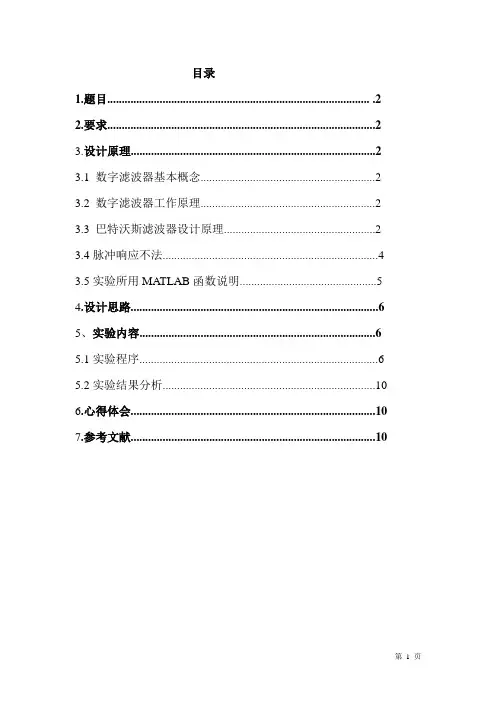

巴特沃斯低通滤波器的设计方法

第 1 页 目录

1.题目.......................................................................................... .2

2.要求............................................................................................2

3.设计原理....................................................................................2

3.1 数字滤波器基本概念............................................................2

3.2 数字滤波器工作原理............................................................2

3.3 巴特沃斯滤波器设计原理....................................................2

3.4脉冲响应不法..........................................................................4

3.5实验所用MATLAB函数说明...............................................5

4.设计思路.....................................................................................6

5、实验内容.................................................................................6

第 1 页 共 2 页 巴特沃斯低通滤波器归一化参数表

（原创实用版）

目录

1.巴特沃斯低通滤波器的概念和特点

2.巴特沃斯低通滤波器的归一化参数表

3.巴特沃斯低通滤波器的应用场景

4.巴特沃斯低通滤波器的设计方法和计算工具

正文

一、巴特沃斯低通滤波器的概念和特点

巴特沃斯低通滤波器是一种电子滤波器，其主要特点是通频带内的频率响应曲线平坦，没有起伏，而在阻频带则逐渐下降为零。在振幅的对数对角频率的波特图上，从某一边界角频率开始，振幅随着角频率的增加而逐步减少，趋向负无穷大。相较于其他类型的低通滤波器，巴特沃斯滤波器具有更平坦的通频带频率响应，使其在信号处理中具有更广泛的应用。

二、巴特沃斯低通滤波器的归一化参数表

巴特沃斯低通滤波器的归一化参数表包括了滤波器的截止频率、通带衰减、阻带衰减等参数。这些参数可以描述滤波器的性能，对于设计和分析滤波器具有重要意义。在实际应用中，根据信号的特点和处理需求，可以选择合适的巴特沃斯滤波器参数。

三、巴特沃斯低通滤波器的应用场景

巴特沃斯低通滤波器广泛应用于信号处理、通信系统、音频处理等领域。例如，在音频处理中，可以利用巴特沃斯低通滤波器对音频信号进行降噪、滤波等处理，提高音质。在通信系统中，巴特沃斯低通滤波器可以用于信号调制、解调等环节，实现信号的传输和恢复。

四、巴特沃斯低通滤波器的设计方法和计算工具 第 2 页 共 2 页 设计巴特沃斯低通滤波器可以采用多种方法，如巴特沃斯公式法、切比雪夫法等。这些方法可以根据信号的特点和处理需求，设计出满足性能要求的滤波器。此外，还有一些计算工具和软件，如巴特沃斯低通滤波器计算器、MATLAB 等，可以帮助工程师快速设计和分析滤波器。

总之，巴特沃斯低通滤波器作为一种性能优良的电子滤波器，在信号处理领域具有广泛的应用。

巴特沃斯低通滤波器查表法

巴特沃斯低通滤波器是一种常用的信号处理工具，可以用于去除高频噪声，保留信号中的低频成分。在实际应用中，我们常常需要根据需要的滤波参数来设计滤波器，而巴特沃斯低通滤波器查表法就是一种常用的设计方法。

巴特沃斯低通滤波器查表法的基本原理是根据巴特沃斯低通滤波器的传递函数公式，计算出滤波器的各个参数，然后使用查表法得到具体的滤波器系数。下面将详细介绍巴特沃斯低通滤波器查表法的步骤和应用。

我们需要确定滤波器的截止频率和阶数。截止频率是指在滤波器输出信号中，高于该频率的信号将被滤除。阶数是指滤波器的阶次，阶次越高，滤波器的滤波效果越好。

接下来，根据所需的滤波器截止频率和阶数，查找巴特沃斯低通滤波器设计表。设计表中记录了不同截止频率和阶数下的滤波器参数。根据表中给出的参数，我们可以得到滤波器的传递函数。

然后，根据滤波器的传递函数，计算出滤波器的各个参数，包括截止频率、阻带增益、极点和零点等。这些参数的计算需要一定的数学公式和计算方法，但根据要求，我们在这里不输出公式。需要注意的是，不同的阶数和截止频率对应不同的参数计算方式。

根据计算得到的滤波器参数，使用查表法得到具体的滤波器系数。查表法是一种将连续函数近似离散化的方法，通过查表可以得到滤波器的离散表示，方便实际应用。查表法的具体步骤是，将滤波器的传递函数按照一定的步长进行离散化，然后查表得到离散的滤波器系数。

巴特沃斯低通滤波器查表法的优点是设计简单、计算快捷，适用于实时滤波和嵌入式系统等资源有限的应用场景。但也需要注意的是，查表法得到的滤波器系数是近似值，滤波器的实际性能可能会受到一定的影响。因此，在具体应用中需要根据实际需求进行调整和优化。

巴特沃斯低通滤波器查表法是一种常用的滤波器设计方法，通过查表法可以方便地得到滤波器的离散表示。在实际应用中，我们可以根据需要的滤波参数选择对应的查表结果，从而实现滤波器的设计和实现。这种方法简单高效，适用于资源有限的系统。但在使用中也需要注意查表结果的近似性，需要根据实际情况进行调整和优化。

1. 设计一个巴特沃斯模拟低通滤波器，要求通带截止频率为Hzf

p25

，通带最大衰减

dBa

p3

，阻带起始频率Hzf

s50

，阻带最小衰减dBa

s25

。

解：根据已知条件确定巴特沃斯低通滤波器的阶数N：

053.01010

2025

20sa

sδ



2355.4

6021.05502.2

2lg21

053.01

lg

lg211

lg

22































pss

ΩΩδ

N

取N＝5。

低通滤波器3dB截止频率为)/(157502sradπfπΩΩ

ppc

则五阶巴特沃斯滤波器的传输函数为：

1021.010719.110095.110326.510048.111236.3236.4236.4236.31

)(

2436495112345





















































sssssΩs

Ωs

Ωs

Ωs

ΩssH

ccccc

2. 设计一个切比雪夫模拟低通滤波器，要求通带截止频率为kHzf

p3

，通带最大衰减

dBa

p2.0

，阻带起始频率kHzf

s12

，阻带最小衰减dBa

s50

。

解：由

2.01lg20

pδ

，求得9772.0101

202.0



pδ

。则

2171.01

9772.01

1

)1(1

22



pδε

由50lg20

sδ

，求得0032.010

2050



sδ

，则

23.3161

0032.01

11

22

sδδ

所需滤波器的阶数为： 

8604.3

0634.29770.7

312arccos2171.0/23.316arccos

arccosarccos



hh

ΩΩhεδh

N

ps 取N=4。

则该模拟低通滤波器的幅度表示为：





















32

42

22

10322171.011

11

)(

πΩ

C

ΩΩ

CεΩjH

pNa 归一化的系统函数表示为：
