600MW机组DEH及EH系统常见故障分析与处理

  • 格式：pdf
  • 大小：168.71 KB
  • 文档页数：2

TECHNOLOGY

TREND［摘要］靖海电厂2×600MW机组自2007年1月和6月分别投产以来，DEH及EH油系统出现了一些典型的故障，本文针对DEH及EH油系统出现的常见故障进行了具体讨论,并对用来诊断与处理这些故障的一些系统化方法加以归纳和总结。［关键词］DEH；EH；故障；现象；处理600MW机组DEH及EH系统常见故障分析与处理

臧杨

（广东粤电靖海发电有限责任公司，广东惠来515200；

武汉大学动力与机械学院自动化系，湖北武汉430000）

广东粤电靖海发电有限公司一期工程2×600MW超临界机组系东

方汽轮机有限责任公司生产的N600-24.2/566/566型超临界一次中间

再热、三缸四排气、单轴、双背压、凝汽式汽轮发电机组，采用高中压

联合方式启动，每台机组配有两个高压主汽门（TV），四个高压调门

（GV）、两个中压主汽门（RSV）和两个中压调门（IV）汽轮机调节系统

为高压抗燃油型数字电液调节系统（简称DEH），电子设备采用了ABB

北京贝利控制有限公司的Symphony系统，液压系统采用了东方汽轮

机控制工程有限公司成套的高压抗燃油EH装置。自投产以来，DEH

及EH油系统出现了不少的故障，轻者导致机组负荷波动，严重则造成

机组跳闸的后果，给生产带来了较大的损失，为了今后减少机组非计划

停运、保障机组长期稳定运行，因此需针对DEH及EH油系统出现的

故障进行分析、总结，并提出一些相应的解决办法和优化方案，避免今

后类似现象的发生，以提高机组运行的经济性。

1汽门无法进行调节，阀杆无法活动

1.1现象

现象一：机组运行期间，右侧主汽门处99％以上开度位置，在做

阀门动作试验时发现给出动作信号后，调节门杆不能移动。

现象二：机组运行期间，右侧中压调门关闭至16％左右的开度位

置时无法继续向下至关闭位置，多次尝试后故障仍然无法消除。

现象三：机组启动或滑停期间，左侧中压调门处于关闭或开启位

置，给出动作信号后，调节门杆无法移动。

1.2分析

导致汽门无法调节的原因较多，但主要原因有以下几点：1）门杆部位存在卡涩现象或执行器部分及其弹簧存在卡涩情况。2）电液伺服阀（MOOG72型）存在线性调节性能故障。

3）热控信号出现问题，如电磁阀或伺服阀的线圈接线错误或送电

故障。4）抗燃油油质不合格导致滤芯堵塞，或者导致电液伺服阀、电磁

阀、卸载阀故障。

1.3处理方法1）发现汽门无法调节后，可以先采取关闭油动机进口滤油器上的

隔离阀，将油动机进油关断，观察汽门是否能缓慢关闭至零位，如果汽

门能够关闭至零位则基本排除门杆及其弹簧存在卡涩的情况，接下来对

汽门油动机进行伺服阀在线更换，更换之前需做好相应的隔离措施和安

全措施，确保伺服阀更换时汽门处于关闭状态，防止更换过程中出现抗

燃油喷出伤人、着火、污染环境的事故。

2）加强抗燃油油质监视及管理，严格按照《油质监督管理标准》

的要求一丝不苟地进行油质监测和管理。定期对抗燃油取样化验或送检

颗粒度，确保抗燃油的颗粒污染度≤NAS1638－6级、酸值≤

0.20mgKOH/g。3）拆装电液伺服阀、电磁阀及快速卸载阀应严格按规定要求去做，

不能受强磁场干扰，不能受空气污染，密封圈每次应进行更换。同时电

液伺服阀需利用机组检修期间进行返厂检修，消除伺服阀堵塞、卡涩、

零漂超标、零偏值不准、内泄漏超标、振荡、特性变差等故障，定期检

测伺服阀，可使其故障隐患及早消除，保证伺服阀始终处于最佳工作状

态。不但可以防止事故因素积累，提高伺服阀使用寿命，同时也减少由

于故障伺服阀报废所造成的经济损失，为电厂节约大量资金。我厂自2007年实行定期送检伺服阀后，到目前为止伺服阀报废仅2台。4）EH油系统的各种滤芯应按照厂家的要求定期进行更换，同时

加强滤芯运行期间的巡检，以便于发现有问题时及时进行更换，以确保

油质始终保持洁净标准范围内。此外在换新油时，要对新油进行不少于24h的循环冲洗，之后取样进行化验确保油质合格，补加新油时应预先

按预定的补加份额进行油样混合试验（按DL/T429.7油泥析出测定法）：

确认无沉淀物产生，方可进行补充油过程，再对EH油系统油管进行更

换或改造之后，投运之前需进行油循环（利用冲洗块），确保抗燃油油

质合格。

5）对抗燃油再生装置进行改造。我公司EH油站配备了一套抗燃

油再生装置，但该部分装置的再生滤芯采用硅藻土作为再生材料，硅藻

土再生原料在实际的运用中存在效率低、易泄漏、易凝胶等主要问题，

该部分问题出现时会严重影响再生效率，经过调研还发现硅藻土在山东

石横电厂、华能丹东电厂、三门峡华阳电厂机组运行过程中泄漏造成

EH油系统二次污染的事故，因此为安全起见该套再生装置不投运使用，

加装一台抗燃油的专用滤油装置，以维持抗燃油系统标准的颗粒度、酸

值、电阻率、水分等主要运行指标，经过调研采用了西安热工院研制生

产的KZTZ-2抗燃油再生装置，该套装置性能良好，再生效率高、不会

产生二次污染及附带杂质、延长油质寿命且维护量小。该套装置原理图

如下图所示：

1）进油阀；2）补油阀；3）吸油滤油器；4）溢流阀；5）油泵；

6）单向阀；7）系统压力表；8）水器；9）再生器前压力表；10）再生器；11）脱水旁通阀；12）再生旁通阀；13）放油阀；14）粗滤前压力表；15）粗滤器；16）精滤前压力表；17）压力报警器；18）精滤器；19）取样阀；20）排油阀；2汽门瞬间波动导致负荷波动

2.1现象

现象1：机组负荷为602.9MW，主汽压为24.13Mpa，机组汽机DEH调门、右侧主汽门突然瞬间关闭（#1高调门阀位由63%降为57%，#3高调门阀位由49%降为45%，左侧中压调门阀位由99%降

为96%，主汽门阀位由98%降至最低60%），机组协调控制系统

（CCS）切除、自动发电控制（AGC）退出、汽轮机通风阀（VV）打开，

汽机控制手动参考由86%降为0，后自动恢复至86%，约2秒后恢复

正常。

现象2：机组在AGC－CCS方式运行，机组负荷301MW，汽机

转速3002r/min，汽机＃1～4高压调门及中压调门突然快速瞬间关闭，

汽机转速从3002r/min下降至2993r/min，机组负荷从301MW迅速

下降至158MW，机组AGC主动退出，首出为"DEHCCS投入退出"，

机组自动切为锅炉跟随的协调控制方式（BF模式）。（下转第260页）应用科技2512010年4月(上

)（上接第251页）2.2分析

造成汽机调门突然快速瞬间波动的原因，主要有以下几点：1）汽轮机EH油系统异常使调门关闭，主要包括EH供油压力低

或是EH保安油泄压；

2）汽轮机异常情况时的OPC保护动作，通过逻辑输出引起汽轮

机调门的快关电磁阀带电使调门关闭；

3）汽轮机OPC保护输出硬件回路故障，OPC保护输出硬件回路

中OPC保护继电器误动作。

4）控制器从另一个控制器通过通讯方式读取数据时，采用了不恰

当的通讯方式，增加了通讯的不稳定性，从而造成了信号在通讯过程中

发生了翻转。

2.3处理措施1）加强机组故障时数据信息的有效收集，可以采取将机组OPC

保护继电器输出接点信号引入DCS系统的SOE进行记录。2）利用机

组停运或检修机会，对机组OPC保护控制回路进行检查、试验，特别

要求对OPC保护回路的接地、绝缘、接线、继电器触点等情况进行重

点检查。3）对机组EH油系统设备进行重点检查，确认各个阀门、蓄能器处于正确工作状态，加强现场巡查，确保EH油系统无漏、渗油现

象。4）更正DEH不同控制器间不恰当的通讯方式，对DEH逻辑进行

相应的修改，或对信号的源头或信号本身进行可靠的处理。

作者简介：臧杨，男，汉族，湖北省襄樊市人，1982年生，助理

工程师，本科，华中科技大学热能与动力工程专业工学学士，现供职广

东粤电靖海发电有限公司设备部，研究方向为电厂热能与动力（从事汽

机点检工作）。

［参考文献］[1]肖大雏,盛赛斌,张世荣,袁立宏.控制设备及系统(下册)[M].武汉大学出版社,2006.[2]肖大雏.控制设备及系统[M].中国电力出版社,2006.[3]孙奎明.热工自动化:600MW级(火力发电机组丛书)[M].中国电力出版社,2009.量员走到放样点位上，因此十分轻松快捷。由于RTK技术精度较高，

各放样点的误差影响也是独立的。因此已经被很多测绘单位所应用，准

确评价RTK的放样精度，指导在工程中的应用以及质量控制至关重要。2）在地籍测量中的应用：地籍测量中应用RTK技术测定每一宗

土地的测绘地籍图以及权属界址点，由于RTK技术采集精度很高，将GPS获得的数据处理后直接录入GPS系统，可及时、精确地获得地籍

图。在建设用地勘测定界测量中，RTK技术可以实时地测定界桩位置，

确定土地使用界限范围、计算用地面积。在土地利用动态检测中，也可

利用RTK技术。应用这种新技术进行动态监测则可提高检测的速度和

精度，省时省工，真正实现实时动态监测。保证了土地利用状况调查的

现实性。3）在地形测图中的应用：由于RTK技术可进行实时定位以达到

厘米级的精度，因此，RTK技术可用于地形测图、控制测量、地籍等

测量中。地形测图通常是用全站仪采集地物碎部点和地形，利用测图软

件电脑成图。其要求是不仅测站点与被测的地物、地貌碎部点之间通

视，而且还需要2~3人同时进行操作。而采用RTK技术却拥有很大的

优点，在进行测图时，一人只需在基准站架好仪器，另一人背着仪器到

每个碎部点立杆并通过电子手簿输入特征编码记录数据，一般取3s作

为一个记录单元。在记录数据时，要求测量人员立点要准确，尽量稳住

对中杆，同时画出草图，以便内业整图时提供参考。点位精度在符合要

求的情况下。在测定一个区域内的地形、地物点位，测定完成回到室

内，再用传输线将数据导人微机，由专业绘图软件编制地形图。

3.3动态GPS在高速公路工程测量中的实际应用

动态GPS技术在高速公路测量中的应用主要表现在实时动态

（RTK）定位技术。由上节内容可知，RTK定位技术是以载波相位观测

值为根据的实时差分GPS（RTDGPS）技术，动态定位模式在高速公

路勘测阶段，可以完成横断面测量、地形测绘、纵断面地面线测量中、

桩测量等工作。在不需通视的情况下，这个测量过程测量l～3s，精度

就可以达到10～30mm的厘米级别，这种技术要比常规测量仪器（如

全站仪）要优越许多。因此RTK技术优越性十分明显：经可靠性检验

的厘米级精度的测量成果实时动态显示出来；减少了由于误差造成的不

必要的返工，从而提高了工程施工效率：作业效率高，每个放样点只需

要停留I～2s，流动站小组作业（1～3人）可完成中线测量5～10km。若用其进行地形测量，每小组每天完成0.8～1.5（km）的地形测绘，其

精度和效率是常规测量所无法比拟的；在中线放样的同时完成中桩抄平

工作：应用范围广一可以函盖公路测量（包括平、纵、横），施工放样，

监理。竣工测量，GIS前端数据采集诸多方面；如辅助相应的软件，RTK可与全站仪联合作业，充分发挥RTK与全站仪各自的优势。

4结语

本文主要是介绍了GPS技术在工程测量的运用情况，首先分析了

GPS测量的主要原理，通过了解GPS技术原理，可以更好的将这一技

术运用于实际实际运用中，然后通过这一原理跟传统的测量方法进行比

较，得出现有的GPS技术的特点。再从现有的技术特点出发，针对这

些特点着重分析了GPS技术在工程测量中的运用，这种测量方法主要

合集下载

靖海电厂600MW机组DEH阀门活动试验遇到的问题及应对措施

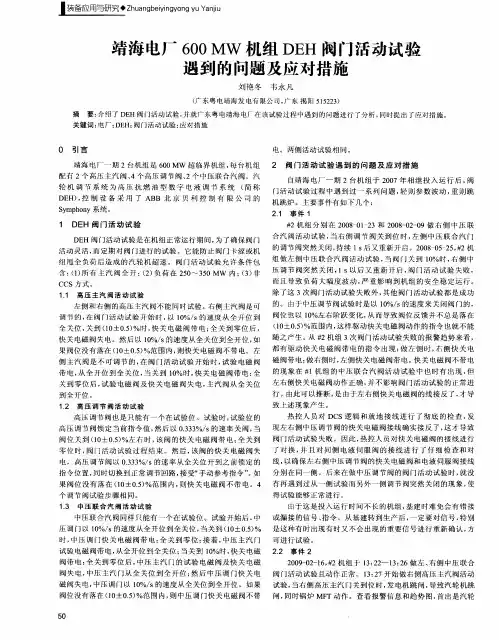

靖海电厂600MW机组DEH阀门活动试验遇到的问题及应对措施

Ｉ堡鱼　里量塑　ｚｈｕａｎｇｂｅ　ｎｇｙｏｎｇ　Ｙｕ　Ｙａｎｊｉｕ　靖海电厂６００　ＭＷ机组ＤＥＨ阀门活动试验　遇到的问题及应对措施　刘艳冬韦永凡　（广东粤电靖海发电有限公司，广东揭阳５１５２２３）　摘要：介绍了ＤＥＨ阀门活动试验，并就广东粤电靖海电厂在该试验过程中遇到的问题进行ｒ分析，同时提出了应对措施。　关键词：电厂；ＤＥＨ；阀门活动试验；应对措施　０引言　电。两侧活动试验相同。　靖海电厂一期２台机组是６００Ｍｗ超临界机组，每台机组　配有２个高压主汽阀、４个高压调节阀、２个中压联合汽阀。汽　轮机调节系统为高压抗燃油型数字电液调节系统（简称　ＤＥＨ），控制设备采用了ＡＢＢ北京贝利控制有限公司的　Ｓｙｍｐｈｏｎｙ系统。　１　ＤＥＨ阀门活动试验　ＤＥＨ阀门活动试验是在机组正常运行期间，为了确保阀门　活动灵活，而定期对阀门进行的试验。它能防止阀门卡涩或机　组甩全负荷后造成的汽轮机超速。阀门活动试验允许条件包　含：（１）所有主汽阀全开；（２）负荷在２５０　３５０　Ｍｗ内；（３）非　ＣＣＳ方式。　１．１　高压主汽阀活动试验　左侧和右侧的高压主汽阀小能同时试验。右侧主汽阀是可　调节的，在阀门活动试验开始时，以１０％／ｓ的速度从全开位到　全芙位，芙到（１０±０．５）％时，快关电磁阀带电；全关到零位后，　快关电磁阀失电。然后以ｌＯ％／ｓ的速度从全关位到全开位，如　果阀位没有落在（１０±０．５）％范围内，则快关电磁阀不带电。左　侧主汽阀是不可调节的，在阀门活动试验开始时，试验电磁阀　带电，从全开位到全关位，当关到１０％时，快关电磁阀带电；全　关到零位后，试验电磁阀及快关电磁阀失电，主汽阀从全关位　到全开位。　１＿２高压调节阀活动试验　高压调节阀也是只能有一个在试验位。试验时，试验位的　高压调节阀锁定当前指令值，然后以０．３３３％／ｓ的速率关阀，当　阀位天到（１０４－０．５）％左右时，该阀的快关电磁阀带电；全关到　零位时，阀门活动试验过程结束。然后，该阀的快关电磁阀失　电，高压调节阀以Ｏ．３３３％／ｓ的速率从全关位开到之前锁定的　指令位置，同时切换到正常调节回路，接受“手动参考指令”。如　果阀位没有落在（１０±０．５）％范围内，则快关电磁阀不带电。４　个调节阀试验步骤相同。　１．３中压联合汽阀活动试验　中压联合汽阀同样只能有一个在试验位。试验开始后，中　压调门以ｌＯ％／ｓ的速度从全开位到全关位，当关到（１０±Ｏ．５）％　时，中压调门快关电磁阀带电；全关到零位；接着，中压主汽门　试验电磁阀带电，从全开位到全关位；当关到１０％时，快关电磁　阀带电；全关到零位后，中压主汽门的试验电磁阀及快关电磁　阀失电，中压主汽门从全关位到全开位；然后中压调门快关电　磁阀失电，中压调门以ｌＯ％／ｓ的速度从全关位到全开位。如果　阀位没有落在（１０±０．５）％范围内，则中压调门快关电磁阀不带　２阀门活动试验遇到的问题及应对措施　自靖海电厂一期２台机组于２００７年相继投入运行后，阀　门活动试验过程中遇到过一系列问题，轻则参数波动，重则跳　机跳炉。主要事件有如下几个：　２．１　事件１　≠｝２机组分别在２００８　Ｏ１—２３和２００８—０２—０９做右侧中压联　合汽阀活动试验，当右侧调节阀关到位时，左侧中压联合汽门　的调节阀突然关闭，持续１　Ｓ后又重新开启。２００８—０５　２５，　２机　组做左侧中压联合汽阀活动试验，当阀门关到１０％时，右侧中　压调节阀突然关闭，１　Ｓ以后又重新开启，阀门活动试验失败，　而且导致负荷大幅度波动，严重影响到机组的安全稳定运行。　除了这３次阀门活动试验失败外，其他阀门活动试验都是成功　的。由于中压调节阀试验时是以１０％／ｓ的速度来关闭阀门的，　阀位也以１０％左右阶跃变化，从而导致阀位反馈并不总是落在　（１０±Ｏ．５）％范围内，这样驱动快关电磁阀动作的指令也就不能　随之产生。从撑２机组３次阀门活动试验失败的报警趋势来看，　都有驱动快关电磁阀带电的指令出现：做左侧时，右侧快关电　磁阀带电；做右侧时，左侧快关电磁阀带电。快关电磁阀不带电　的现象在　１机组的中压联合汽阀活动试验中也时有出现，但　左右侧快关电磁阀动作正确，并不影响阀门活动试验的正常进　行。由此可以推断，是由于左右侧快关电磁阀的线接反了，才导　致上述现象产生。　热控人员对ＤＣＳ逻辑和就地接线进行了彻底的检查，发　现左右侧中压调节阀的快关电磁阀接线确实接反了，这才导致　阀门活动试验失败。因此，热控人员对快关电磁阀的接线进行　了对换，并且对同侧电液伺服阀的接线进行了仔细检查和对　线，以确保左右侧中压调节阀的快关电磁阀和电液伺服阀接线　分别在同一侧。后来在做中压调节阀的阀门活动试验时，就没　有再遇到过从一侧试验而另外一侧调节阀突然关闭的现象，使　得试验能够正常进行。　由于这是投入运行时间不长的机组，基建时难免会有错接　或漏接的信号、指令。从基建转到生产后，一定要对信号，特别　是这种有时出现有时又不会出现的重要信号进行重新确认，方　可进行试验。　２．２事件２　２００９—０２—１６，　２机组于１３：２２一ｌ３：２６做左、右侧中压联合　阀门活动试验且动作正常。１３：２７开始做右侧高压主汽阀活动　试验，当右侧高压主汽门关到位时，发电机跳闸，导致汽轮机跳　

EH油管振动原因分析

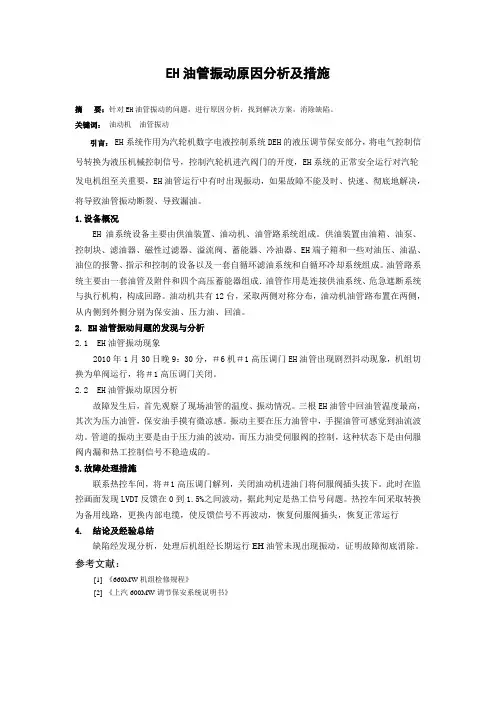

EH油管振动原因分析

EH油管振动原因分析及措施

摘 要：针对EH油管振动的问题，进行原因分析，找到解决方案，消除缺陷。

关键词： 油动机 油管振动

引言： EH系统作用为汽轮机数字电液控制系统DEH的液压调节保安部分，将电气控制信号转换为液压机械控制信号，控制汽轮机进汽阀门的开度，EH系统的正常安全运行对汽轮发电机组至关重要，EH油管运行中有时出现振动，如果故障不能及时、快速、彻底地解决，将导致油管振动断裂、导致漏油。

1.设备概况

EH油系统设备主要由供油装置、油动机、油管路系统组成。供油装置由油箱、油泵、控制块、滤油器、磁性过滤器、溢流阀、蓄能器、冷油器、EH端子箱和一些对油压、油温、油位的报警、指示和控制的设备以及一套自循环滤油系统和自循环冷却系统组成。油管路系统主要由一套油管及附件和四个高压蓄能器组成．油管作用是连接供油系统、危急遮断系统与执行机构，构成回路。油动机共有12台，采取两侧对称分布，油动机油管路布置在两侧，从内侧到外侧分别为保安油、压力油、回油。

2. EH油管振动问题的发现与分析

2.1 EH油管振动现象

2010年1月30日晚9：30分，＃6机＃1高压调门EH油管出现剧烈抖动现象，机组切换为单阀运行，将＃1高压调门关闭。

2.2 EH油管振动原因分析

故障发生后，首先观察了现场油管的温度、振动情况。三根EH油管中回油管温度最高，其次为压力油管，保安油手摸有微凉感。振动主要在压力油管中，手握油管可感觉到油流波动。管道的振动主要是由于压力油的波动，而压力油受伺服阀的控制，这种状态下是由伺服阀内漏和热工控制信号不稳造成的。

3.故障处理措施

联系热控车间，将＃1高压调门解列，关闭油动机进油门将伺服阀插头拔下。此时在监控画面发现LVDT反馈在0到1.5%之间波动，据此判定是热工信号问题。热控车间采取转换为备用线路，更换内部电缆，使反馈信号不再波动，恢复伺服阀插头，恢复正常运行

4. 结论及经验总结

1-EH系统的典型故障及处理

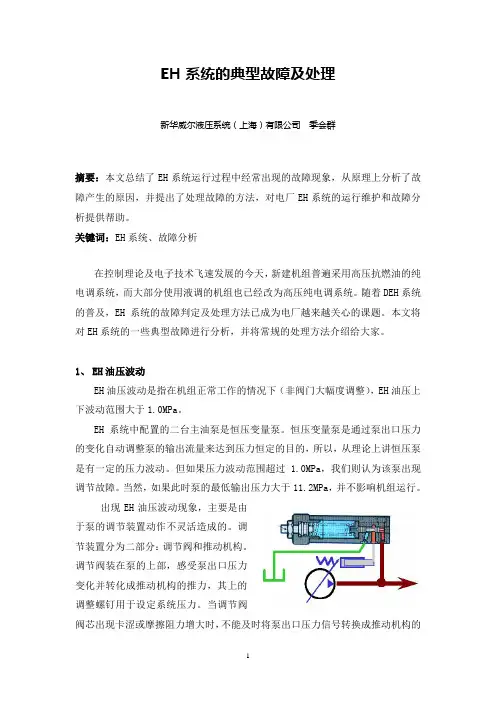

1-EH系统的典型故障及处理
