高压喷射注浆地基工程检验批质量验收记录表
鲁 JJ－100
单位（子单位）工程名称
分部（子分部）工程名称 验收部位
施工单位 项目经理
分包单位 分包项目经理
施工执行标准名称及编号
施工质量验收规范的规定 施工单位检查评定记录 监理（建设）单位验收记录 1 2 3 4 5 6 7 8 9 10
主控项目 1 水泥及外掺剂质量 出厂要求
2 水泥用量 设计要求
3 桩体强度或完整性检验 设计要求
4 地基承载力 设计要求
一
般项目 1 钻孔位置（mm） ≤50
2 钻孔垂直度（％） ≤
3 孔深（mm） ±200
4 注浆压力 按设定参数
5 桩体搭接（mm） ＞200
6 桩体直径（mm） ≤50
7 桩身中心允许偏差（mm） ≤
施工单位检查
评定结果 专业工长（施工员） 施工班组长
项目专业质量检查员： 年 月 日
监理（建设）单位
验收结论
专业监理工程师：
（建设单位项目专业技术负责人） 年 月 日 山东省建设工程质量监督总站监制
陕西省建筑工程施工质量
shanxishengjianzhugongchengshigongzhiliang
验收配套表格及使用指南
（二）
陕西省建设厅发布
2003
陕西省建筑工程施工质量验收
配套表格及使用指南
（二）
陕西省建设厅发布
陕西省建设工程质量安全监督总站编
2003.3 西安
主 编：申善强
副 主 编：李玉林
参编人员：
陈复民 朱沈阳 张 勇
于正富 杨 连 李正才
吕顺德 崔庆怡 张普星
序 言
《建筑工程施工质量验收统一标准》等14本建筑工程施工质量系列验收规范已于2002年1月1日至2002年7月1日先后施行。建设部于2002年8月12日印发了《建设部关于贯彻执行建筑工程勘察设计及施工质量验收规范若干问题的通知》，要求上述新规范于2003年1月1日起全面施行。陕西省建设厅对此项工作十分重视，为了全面执行新版规范，在转发建设部《关于贯彻执行建筑工程勘察设计及施工质量验收规范若干问题的通知》（陕建发【2002】121号）中，授权省质安监督总站为建筑工程施工质量验收统一标准等14本施工质量系列规范的组织培训机构。为此，我站从2002年10月份起组织各专业有关专家，按新版规范编制“陕西省建筑工程施工质量验收配套表格及使用指南”，业已组卷成册。全套共分三册，第一册为陕西省建筑工程施工质量验收技术资料管理整编规定、表格、使用指南和14本系列规范的学习参考资料；第二册为分项工程检验批质量验收统一用表；第三册为施工管理、强制性条文检查、安全和功能检验、材料试验、施工试验、施工记录、见证取样、送样等一系列对工程质量起控制作用的表格。这些表格基本上覆盖了建筑工程的全过程。省建设厅已于2003年3月17日印发了“关于统一使用《陕西省建筑工程施工质量验收配套表格及使用指南》的通知”，要求全省建设系统于4月1日起开始使用。

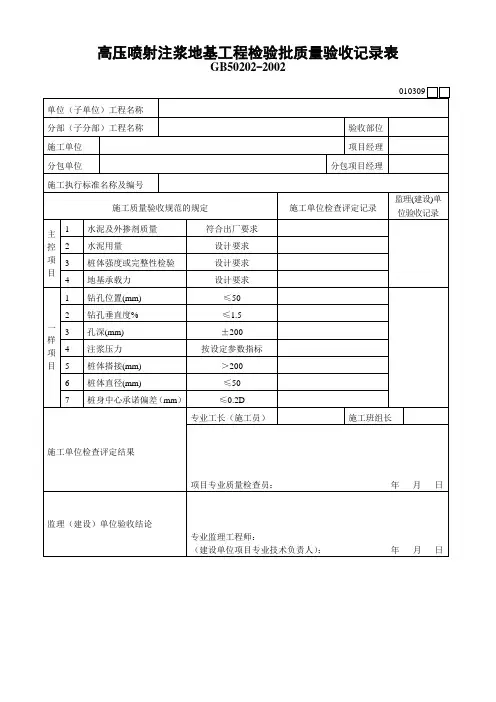

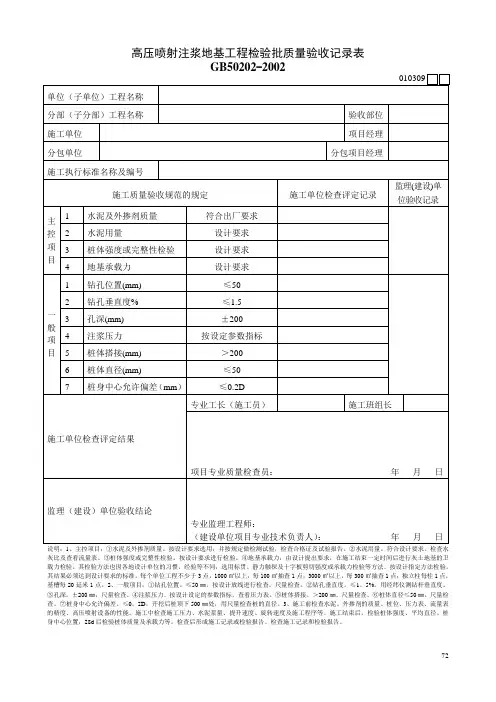

高压喷射注浆地基工程检验批质量验收记录表
GB50202-2002
010309
单位（子单位）工程名称
分部（子分部）工程名称 验收部位
施工单位 项目经理
分包单位 分包项目经理
施工执行标准名称及编号
施工质量验收规范的规定 施工单位检查评定记录 监理(建设)单位验收记录
主控项目 1 水泥及外掺剂质量 符合出厂要求
2 水泥用量 设计要求
3 桩体强度或完整性检验 设计要求
4 地基承载力 设计要求
一般项目 1 钻孔位置(mm) ≤50
2 钻孔垂直度% ≤1.5
3 孔深(mm) ±200
4 注浆压力 按设定参数指标
5 桩体搭接(mm) ＞200
6 桩体直径(mm) ≤50
7 桩身中心允许偏差（mm） ≤0.2D
施工单位检查评定结果 专业工长（施工员） 施工班组长
项目专业质量检查员： 年 月 日
监理（建设）单位验收结论
专业监理工程师：
（建设单位项目专业技术负责人）： 年 月 日
说明：1、主控项目：①水泥及外掺剂质量。按设计要求选用，并按规定做检测试验，检查合格证及试验报告。②水泥用量。符合设计要求。检查水灰比及查看流量表。③桩体强度或完整性检验。按设计要求进行检验。④地基承载力，由设计提出要求，在施工结束一定时间后进行灰土地基的卫载力检验。其检验方法也因各地设计单位的习惯、经验等不同，选用标贯、静力触探及十字板剪切强度或承载力检验等方法。按设计指定方法检验。其结果必须达到设计要求的标准。每个单位工程不少于3点，1000㎡以上，每100㎡抽查1点；3000㎡以上，每300㎡抽查1点；独立柱每柱1点，基槽每20延米1点。2、一般项目：①钻孔位置。≤50㎜。按设计放线进行检查。尺量检查。②钻孔垂直度。≤1。5%。用经纬仪测钻杆垂直度。③孔深。±200㎜，尺量检查。④注浆压力。按设计设定的参数指标，查看压力表。⑤桩体搭接。＞200㎜。尺量检查。⑥桩体直径≤50㎜。尺量检查。⑦桩身中心允许偏差。≤0。2D。开挖后桩顶下500㎜处，用尺量检查桩的直径。3、施工前检查水泥、外掺剂的质量、桩位、压力表、流量表的精度、高压喷射设备的性能。施工中检查施工压力、水泥浆量、提升速度、旋转速度及施工程序等。施工结束后，检验桩体强度、平均直径、桩身中心位置，28d后检验桩体质量及承载力等。检查后形成施工记录或检验报告。检查施工记录和检验报告。
《甘肃省建筑工程施工质量验收表格》目录
001 施工现场质量管理检查记录 表A.0.1
002 分项工程质量验收记录 表E.0.1
003 分部（子分部）工程验收记录 表F.0.1
004 单位（子单位）工程质量竣工验收记录 表G.0.1-1
005 单位（子单位）工程质量控制资料核查记录（共2页） 表G.0.1-2
006 单位（子单位）工程安全和功能检验资料核查及主要功能抽查记录 表G.0.1-3
007 单位（子单位）工程观感质量检查记录 表G.0.1-4
008 土方开挖工程检验批质量验收记录表 010101
009 土方回填工程检验批质量验收记录表 010102
010 排桩墙支护工程检验批质量验收记录表（重复使用钢板桩） （I） 010201
高压喷射注浆地基工程检验批质量验收记录表
GB50202-2002
010309
单位（子单位）工程名称
分部（子分部）工程名称 验收部位
施工单位 项目经理
分包单位 分包项目经理
施工执行标准名称及编号
施工质量验收规范的规定 施工单位检查评定记录 监理(建设)单位验收记录
主控项目 1 水泥及外掺剂质量 符合出厂要求
2 水泥用量 设计要求
3 桩体强度或完整性检验 设计要求
4 地基承载力 设计要求
一样项目 1 钻孔位置(mm) ≤50
2 钻孔垂直度% ≤1.5
3 孔深(mm) ±200
4 注浆压力 按设定参数指标
5 桩体搭接(mm) ＞200
6 桩体直径(mm) ≤50
7 桩身中心承诺偏差（mm） ≤0.2D
施工单位检查评定结果 专业工长（施工员） 施工班组长
项目专业质量检查员： 年 月 日
监理（建设）单位验收结论
专业监理工程师：
（建设单位项目专业技术负责人）： 年 月 日
