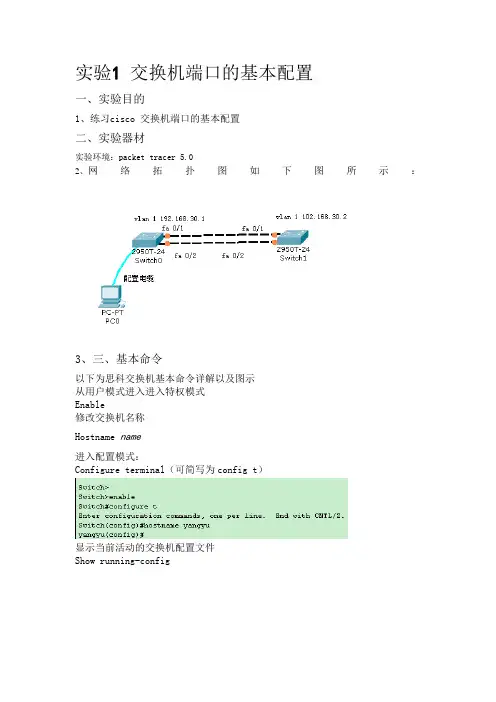

实验1 交换机端口的基本配置
一、实验目的
1、练习cisco 交换机端口的基本配置
二、实验器材
实验环境：packet tracer 5.0
2、网络拓扑图如下图所示：
3、三、基本命令
以下为思科交换机基本命令详解以及图示
从用户模式进入进入特权模式
Enable
修改交换机名称
Hostname name
进入配置模式：
Configure terminal（可简写为config t）
显示当前活动的交换机配置文件
Show running-config
下列命令可以用于显示接口1 的统计和状态信息
Show interface f0/1
查看vlan 信息
Show vlan
其中vlan1 是默认的管理vlan，未对交换机进行配置时所有的接口默认属于vlan1
查看flash 缓存内容
Show
flash
由上图可以看到flash 缓存中只有一个文件
查看IOS 版本号以及系统硬件的配置情况、引导镜像等（注：IOS—cisco
网络设备的操作系统）
从上图可以得知，IOS 版本为12.1，交换机已经运行25 分钟，共有24 个快
速以太网接口，2 个千兆以太网接口。
恢复交换机到默认设置：
Erase startup-config /删除备份配置文件
Reload /重新启动交换机
配置主机名称和控制端密码：
Hostname snnumis0601
Line console 0
Passwod 123456
Login
Line vty 0 15
Password 123456
Login
为二层交换机设置管理vlan 与默认网关
Interface vlan 1
Ip add 192.168.30.1 255.255.255.0
No shutdown
Exit
Ip default-gateway 192.168.30.254
Exit
查看配置后的默认vlan 虚接口信息
实验一 掌握交换机的配置方法
一、实验性质
实验类别：专业基础选修
实验类型：验证型
计划学时：4
实验分组：10-15人/组
二、实验目的
1．掌握交换机的配置方法
2．主控台口配置
3．交换机VLAN的配置
三、实验的基本内容和要求
1. 交换机基本状态：
switch: ；交换机的ROM状态
rommon> ；路由器的ROM状态
hostname> ；用户模式
hostname# ；特权模式
hostname(config)# ；全局配置模式
hostname(config-if)# ；接口状态
交换机口令设置：
switch>enable ；进入特权模式
switch#config terminal ；进入全局配置模式
switch(config)#hostname ；设置交换机的主机名
switch(config)#enable secret xxx ；设置特权加密口令
switch(config)#enable password xxa ；设置特权非密口令
switch(config)#line console 0 ；进入控制台口
NETGEAR 交换机的基本管理和端口配置
1.实验目的
本实验将详细描述Netgear系列交换机常用的基本管理特性的操作和端口配置的方法，主要包括以下内容：
1． 配置交换机的管理IP地址
2． 配置交换机的固件升级
3． 配置交换机的基本端口设置
通过以上实验操作，实验者可以学会独立安装及交换机基本设置的能力，并能应用于实际网络环境下，另外，如果你不了解交换机基本的设置，那么将无法实现对交换机做全面和深入的配置，尽管这节内容很简单，但也是最基本和必须掌握的内容。
1.1实验条件
要完成实验内容，必须具备以下环境.
1． NETGEAR 7000系列交换机（以GSM7328S为例，固件版本7.1.1.7）一台
2． NETGEAR增强型智能网管交换机（以GS724AT为例,固件版本3.0.61）一台
3． NETGEAR基本智能交换机（以FS726T为例,固件版本1.2.4_35）一台
4． NETGEAR智能交换机配置向导软件（SmartWizard_2.05.05）
5． NETGEAR简单网管交换机（以JFS524E，GS105E为例）两台 6． NETGEAR简单网管交换机管理工具（NETGEAR UM+ Utility V1.2B20）
7． TFTP Server软件
8． NETGEAR7000系列交换机随机9针串口设置电缆一根，网线数条（正线若干根）
9． 测试用的个人电脑若干
注：如果需要获得NETGEAR公司所有产品的最新软件，请平常及时访问
，并请注意每个产品升级的注意事项。
2.实验内容
2.1配置交换机的管理IP地址
2.1.1规划内部网络的IP
在配置交换机的管理IP地址之前，我们应该先根据企业使用的实际情况，预先规划及确定企业内部网络的IP地址，依据因特网域名分配组织IANA组织（Internet Assigned Numbers Authority）规划保留了以下三个IP地址块用于私有网络的使用：
1 交换机基本操作及vlan配置实验
一、实验目的
1.VLAN的划分与配置
2.广播域的划分
3.跨交换机的VLAN配置
4.配置VTP
二、 实验内容
1.将同一交换机上连接的PC机划分为两个VLAN。通过Ping命令检查其正确性。
2.通过配置交换机的VTP协议，交换机1为服务器模式，交换机2为客户模式，配置两个交换机间的VLAN trunk线路，划分三个VLAN。检查其正确性。
三、实验环境
两台交换机、八台PC机、八根RJ45连线、一条交叉双绞线（用以连接TRUNK线路）、两条Console控制台电缆(一端接交换机Console口，一端接PC机串口)。
四、实验步骤
交换机基本操作：
COM口登录管理：打开“开始”-“程序”-“附件”-“通讯”-“超级终端”
键入新建连接名称（自定义）后，默认选择COM1,进入属性配置，选择“还原默认值”。
基本命令：
Switch>enable 进入特定权限
Switch#configure terminal 进入全局配置模式
另：命令行中“？”加回车可查询当前模式下可用命令
“ Tab”键用于命令的自动完成
2 （一）单交换机VLAN基本配置
按下图所示在一个交换机上连接四台计算机
PC1连接在交换机的1#端口，PC2连接在3#端口，PC3连接在5#端口，PC4连接在7#端口
创建VLAN。VLAN信息可以在服务器模式或透明模式交换机上创建。
Switch>enable 14 (进入特权模式)
Switch#config t (进入VLAN配置子模式)
Switch(config)#vlan 2
Switch(config-vlan)#name VLAN2 (创建一个VLAN2,可自定义名称)
Switch(config-vlan)#exit
Switch(config)#vlan 3
