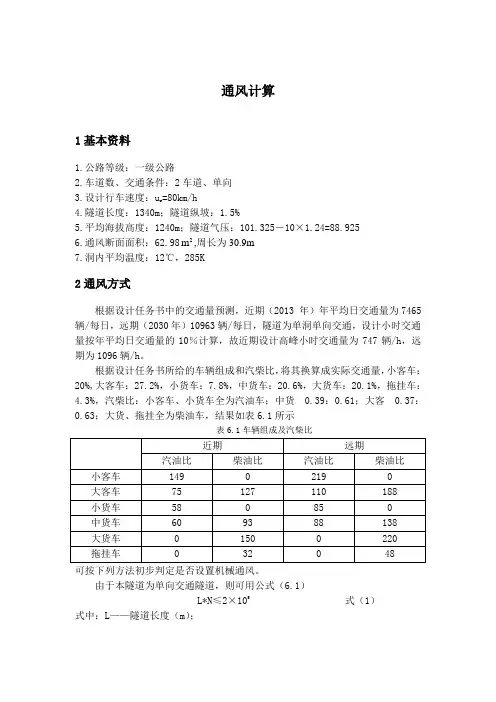

通风计算

1基本资料

1.公路等级：一级公路

2.车道数、交通条件：2车道、单向

3.设计行车速度：ur=80km/h

4.隧道长度：1340m；隧道纵坡：1.5%

5.平均海拔高度：1240m；隧道气压：101.325－10×1.24=88.925

6.通风断面面积：62.982m,周长为30.9m

7.洞内平均温度：12℃，285K

2通风方式

根据设计任务书中的交通量预测，近期（2013 年）年平均日交通量为7465辆/每日，远期（2030年）10963辆/每日，隧道为单洞单向交通，设计小时交通量按年平均日交通量的10％计算，故近期设计高峰小时交通量为747辆/h，远期为1096辆/h。

根据设计任务书所给的车辆组成和汽柴比，将其换算成实际交通量，小客车：20%,大客车：27.2%，小货车：7.8%，中货车：20.6%，大货车：20.1%，拖挂车：4.3%，汽柴比：小客车、小货车全为汽油车；中货 0.39：0.61；大客 0.37：0.63；大货、拖挂全为柴油车，结果如表6.1所示

表6.1车辆组成及汽柴比

近期 远期

汽油比 柴油比 汽油比 柴油比

小客车 149 0 219 0

大客车 75 127 110 188

小货车 58 0 85 0

中货车 60 93 88 138

大货车 0 150 0 220

拖挂车 0 32 0 48

可按下列方法初步判定是否设置机械通风。

由于本隧道为单向交通隧道，则可用公式（6.1）

L*N≤2×105 式（1）

式中：L——隧道长度（m）； N——设计交通量（辆/h）。

其中L、N为设计资料给定，取值远期为N=1096辆/h，L=1340m

由上式，得

1340×1096=1.46×106 >2×105

以上只是隧道是否需要机械通风的经验公式，只能作为初步判定，是否设置风机还应考虑公路等级、隧道断面、长度、纵坡、交通条件及自然条件进行综合分析，由初步设计可知知本设计需要机械通风。

目录

第1章设计目的 ............................................... 1

第2章设计原始资料 ........................................... 1

第3章隧道洞身设计 ........................................... 1

3.1隧道横断面设计 ........................................................... 1

3.1.1隧道建筑限界的确定 ................................................ 1

3.1.2隧道内轮廓线的确定 ................................................ 2

3.2隧道衬砌设计 ............................................................. 3

3.2.1隧道深浅埋的确定及围岩压力计算 ..................................... 3

3.2.2隧道衬砌方案的拟定 ................................................. 4

3.2.3隧道衬砌截面强度验算 ............................................... 5

3.3隧道洞室防排水设计 ....................................................... 5

3.4隧道开挖及施工方案 ....................................................... 6

3.4.1施工方案： ......................................................... 6

隧道工程课程设计说明书

The structural design of the Tunnel

作 者 姓 名：

专业、班级 ： 道桥 班

学 号 ：

指 导 教 师：

设 计 时 间： 目录

一．课程设计题目 .............................................................. 0

二．隧道的建筑限界 ............................................................ 0

三．隧道的衬砌断面 ............................................................ 0

四．荷载确定 .................................................................. 0

4.1围岩压力计算 ........................................................... 0

4.2围岩水平压力 ........................................................... 1

4.3深埋隧道荷载计算 ....................................................... 1

五．结构设计计算 .............................................................. 2

5.1计算基本假定 ........................................................... 2

盾构隧道课程设计计算书

一、课程目标

知识目标：

1. 让学生理解盾构隧道的概念、分类及构造，掌握其基本工作原理；

2. 使学生掌握盾构隧道设计的基本流程、参数计算及施工技术；

3. 引导学生了解盾构隧道工程中的常见问题及解决方法。

技能目标：

1. 培养学生运用所学知识进行盾构隧道设计计算的能力；

2. 提高学生分析盾构隧道工程问题、提出解决方案的能力；

3. 培养学生团队合作精神，提高沟通协调能力。

情感态度价值观目标：

1. 培养学生对盾构隧道工程的兴趣，激发学生探究精神；

2. 引导学生关注盾构隧道工程的社会价值，增强学生的社会责任感；

3. 培养学生严谨的科学态度和良好的职业道德。

课程性质：本课程为工程专业课程，以盾构隧道设计计算为核心内容，强调理论与实践相结合。

学生特点：学生已具备一定的基础理论知识，具有一定的分析问题和解决问题的能力。

教学要求：结合学生特点，注重启发式教学，引导学生主动参与课堂讨论，提高实践操作能力。将课程目标分解为具体的学习成果，以便在教学过程中进行有效评估。 二、教学内容

1. 盾构隧道概述：介绍盾构隧道的定义、发展历程、分类及适用范围；

教材章节：第一章第一节

2. 盾构隧道构造与工作原理：分析盾构隧道的构造、工作原理及主要性能参数；

教材章节：第一章第二节

3. 盾构隧道设计计算：讲解盾构隧道设计的基本流程、参数计算及设计要点；

教材章节：第二章

4. 盾构隧道施工技术：介绍盾构隧道施工工艺、施工组织与管理；

教材章节：第三章

5. 盾构隧道工程案例分析：分析典型盾构隧道工程案例，总结经验教训；

教材章节：第四章

6. 盾构隧道工程问题及解决方法：探讨盾构隧道工程中常见问题及解决策略；

教材章节：第五章

7. 实践教学环节：组织学生进行盾构隧道设计计算练习，提高实际操作能力；

教材章节：第六章

教学内容安排与进度：本课程共计16学时，教学内容按以上七个部分进行安排，每个部分分配2学时，理论与实践相结合，确保学生充分掌握盾构隧道的设计计算和施工技术。
