电动汽油泵工作原理

电动汽车充电桩的工作原理

1. 电动汽车充电设施的主要内容

电动汽车充电设施包含的内容较为广泛，包括充电电池、充电电缆、充电接口以及充电站建设中与电动汽车充电相关的相它设施等。关于电动汽车充电接口、充电电缆、充电电池、电动汽车充电站等国家已经颁布相应的标准、各对口部委也已出台相应的规范，在本项目中不再展开。本项目研究关注的主要目标是与民生计量息息相关的牵涉贸易结算的电动汽车充电桩。

2. 电动汽车充电桩的工作原理

直流充电桩（机）的工作原理及图示如下：

大功率电动汽车充电机(快速充电模式)的结构框图如图一所示，通过三相电网输入交流电，经过三相桥式不可控整流电路整流变成直流电，滤波后提供给高频DC-DC功率变换器，功率变换器经过直直变换输出需要的直流，再次滤波后为电动汽车动力蓄电池充电。

图一

交流充电桩的工作原理及图示如下：

交流充电桩一般为常规充电模式, 图二为交流充电桩的原理图,其人机交互界面采用大屏幕LCD彩色触摸屏，充电可选择定电量、定时间、定金额、自动（充满为止）四种模式。充电桩的交流工作电压220V±15％，额度输出功率3.5KW、7KW，普通纯电动轿车用充电桩充满电需要4-5个小时，由于充电桩造价低廉、主要安装在停车场，适用于慢充动力电池。 图二

3. 研究的目的和意义

与各地对电动汽车充电设施的建设情况相比，该产业相关的国家标准、行业标准、地方标准的编制相对滞后。电动汽车充电装置国家检定规程至今尚未出台。电动汽车充电站就像加油站，充电桩就像加油机一样，都是电动汽车推广应用的基础条件，而关于电动汽车充电设备的产品标准和检测技术等在我国尚处于刚刚起步阶段。

2018.09维修诊断学术ACADEMIC

0780 引言汽车电动燃油泵是一种高效、节能及环保型的高新技术产品，在现代汽车中的应用十分广泛。同时，其运行的可靠性还直接关系到发动机的运行情况，进而影响着汽车的整体性能。因此，一旦汽车的电动燃油泵出现问题，其后果往往是比较严重的，而对于电动燃油泵故障检修方法的研究也是非常具有现实意义的。1 汽车电动燃油泵概述1.1 电动燃油泵结构电动燃油泵是汽车发动机的重要组成部分，一般安装在汽车后部的燃油箱内，主要可分为泵体、外壳以及永磁电动机3部分。而对于不同类型的电动燃油泵，其内部结构也会存在着一定的差异。例如滚柱式电动燃油泵主要有出油口、出油阀、溢流阀、壳体、滚柱、转子及进油口等几部分，而永磁电动机部分则包括电刷装置、电枢及永久磁铁等，其中电枢用于产生电磁力矩，其上的换向器与电刷相连接，而电刷的引线则接到外壳的接柱上，将控制电动燃油泵的电压引到电枢绕组上[1]。此外，电动燃油泵还安装了单向阀与安全阀。单向阀主要是为了在燃油泵停止工作时能够将油路密封，从而使燃油系统保持一定残压，以便于发动机的下次起动，而安全阀则主要是为了防止燃油管路阻塞时压力过分升高，以免造成油管破裂或燃油泵损伤现象。1.2 电动燃油泵工作原理不同电动燃油泵的工作原理大致相同，但工作流程略有差异，这里以滚柱式电动燃油泵为例。电动燃油泵中的转子偏心安装在泵体内，而滚柱装在转子的凹槽中，当转子旋转时，滚柱会在离心力的作用下紧压泵体的内表面，同时受惯性力的影响，还会与转子凹槽的侧面贴紧，从而形成若干个工作腔。当电动燃油泵运行后，进油口一侧的工作腔容积会不断增大，进而形成低压吸油腔，使汽油在经过进油口后被吸入到工作腔之中。在相对的出油口一侧，工作腔的容积会逐渐减小，并成为高压油腔，最终在压力的作用下，汽油就会从压油腔中经出油口流出。此外当油压超过450 kPa时，溢流阀会自动开启，使汽油回流到进油口，以免因油压过大而损坏汽摘要：电动燃油泵是现代轿车中燃油供给系统的重要组成部分，本文对汽车电动燃油泵的结构、工作原理及常见故障特征等进行了简单介绍，并对电动燃油泵各部分的故障检测方法展开了分析，之后结合几个汽车电动燃油泵故障的实际案例，对其故障排除方法以及维修使用注意事项进行了探讨。关键词：汽车；电动燃油泵；故障中图分类号：U472.4 文献标识码： A（南阳农业职业学院 473000)刘森，杨浩汽车电动燃油泵的故障检测及排除方法的分析

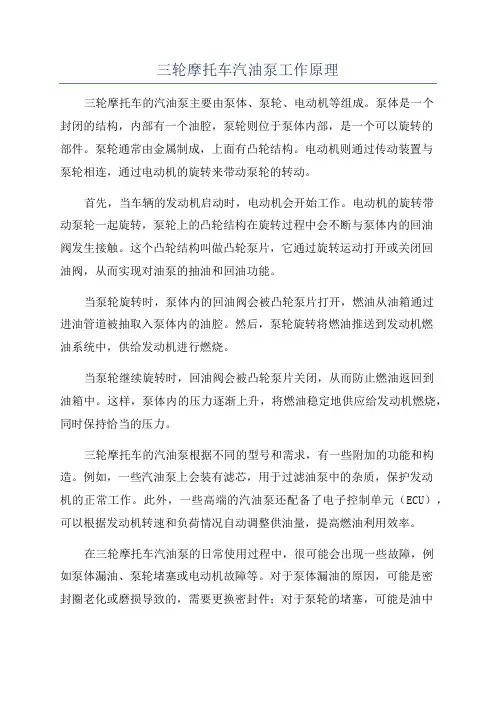

三轮摩托车汽油泵工作原理

三轮摩托车的汽油泵主要由泵体、泵轮、电动机等组成。泵体是一个封闭的结构，内部有一个油腔，泵轮则位于泵体内部，是一个可以旋转的部件。泵轮通常由金属制成，上面有凸轮结构。电动机则通过传动装置与泵轮相连，通过电动机的旋转来带动泵轮的转动。

首先，当车辆的发动机启动时，电动机会开始工作。电动机的旋转带动泵轮一起旋转，泵轮上的凸轮结构在旋转过程中会不断与泵体内的回油阀发生接触。这个凸轮结构叫做凸轮泵片，它通过旋转运动打开或关闭回油阀，从而实现对油泵的抽油和回油功能。

当泵轮旋转时，泵体内的回油阀会被凸轮泵片打开，燃油从油箱通过进油管道被抽取入泵体内的油腔。然后，泵轮旋转将燃油推送到发动机燃油系统中，供给发动机进行燃烧。

当泵轮继续旋转时，回油阀会被凸轮泵片关闭，从而防止燃油返回到油箱中。这样，泵体内的压力逐渐上升，将燃油稳定地供应给发动机燃烧，同时保持恰当的压力。

三轮摩托车的汽油泵根据不同的型号和需求，有一些附加的功能和构造。例如，一些汽油泵上会装有滤芯，用于过滤油泵中的杂质，保护发动机的正常工作。此外，一些高端的汽油泵还配备了电子控制单元（ECU），可以根据发动机转速和负荷情况自动调整供油量，提高燃油利用效率。

在三轮摩托车汽油泵的日常使用过程中，很可能会出现一些故障，例如泵体漏油、泵轮堵塞或电动机故障等。对于泵体漏油的原因，可能是密封圈老化或磨损导致的，需要更换密封件；对于泵轮的堵塞，可能是油中的杂质或油垢导致的，需要清洗或更换泵轮；对于电动机故障，需要检查电源电压、电机绕组以及电机驱动传动装置是否完好。

总之，三轮摩托车汽油泵是引擎供油系统中不可或缺的重要部件，通过电动机的旋转来驱动泵轮，将燃油从油箱输送到发动机供给燃烧。了解其工作原理以及常见故障排除方法，可以更好地维护和保养三轮摩托车的汽油泵，确保发动机的正常运行。

汽车电动燃油泵有几种及其工作原理

汽车电动燃油泵是汽车的一个非常重要的零部件，它的主要作用是将汽油或柴油从油箱中吸出并输送到发动机燃烧室中。现代汽车的燃油传递系统采用了多种电动燃油泵，本文将对其工作原理进行详细介绍。

一、机械燃油泵

机械燃油泵是指不需要电力驱动的燃油泵，常见于早期的汽车上。机械燃油泵的工作原理是利用发动机曲轴的旋转运动带动柱塞或者齿轮等传动装置，使泵体内的燃油经过泵体进口吸入，压缩后经过泵体出口进入发动机燃烧室中。机械燃油泵体积小、结构简单、维护方便等优点，但由于其输出油压和流量受发动机速度和动力输出的影响比较大，不能自动调整输出油量，所以在高速和大负荷工况下容易出现油压不足或供油不足等问题。

二、电磁燃油泵

电磁燃油泵是一种驱动方式简单、结构轻便的燃油泵，其主要工作原理是利用电磁铁控制柱塞的运动，将泵体内的燃油推向发动机燃烧室。其动力来源就是通过电流激励发生电磁铁电磁效应，使得电磁铁中的铁芯发生磁性吸引柱塞运动，使泵体内的燃油压缩并流向发动机燃烧室。由于电磁铁的控制功能，电磁燃油泵的喷油量、喷油压力等参数可以得到精确的掌控，但是在使用过程中需要掌握好供电电压和电路控制，以免发生异常工作。

三、电动燃油泵

电动燃油泵是利用电机驱动的燃油泵，它可以通过不同的控制方式实现燃油的供应和喷射，例如采用变速器或者变量频率电机等技术来实现燃油输送的自适应控制，以满足不同工况的需要。电动燃油泵的主要优点是输出可调、响应速度比较快，适用于不同汽车的使用场合和需求。电动燃油泵主要由电机、泵体、出口管和进口管等零部件组成。

通过以上介绍，我们可以知道汽车电动燃油泵有三种形式：机械燃油泵、电磁燃油泵和电动燃油泵。这三种电动燃油泵都是为了实现汽车发动机的高效运转，提供充足且稳定的燃料供给，从而保障汽车发动机的长期稳定工作。不同的电动燃油泵有着各自独特的优点和缺点，用户在选购和使用时需要综合考虑汽车的使用工况、性能要求和车型等因素。
