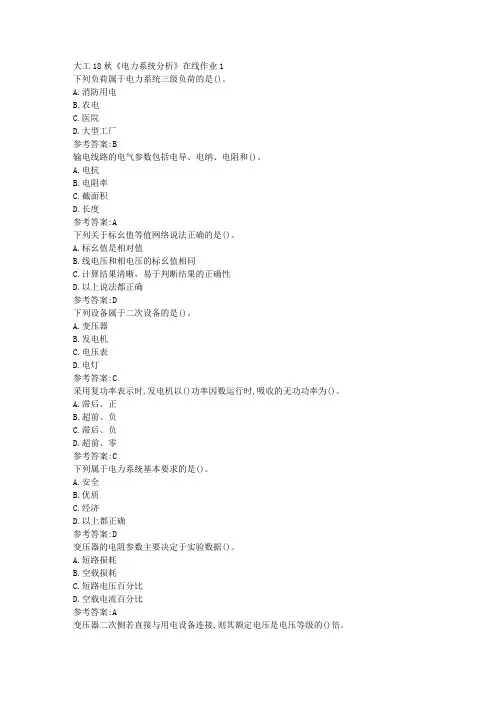

大工18秋《电力系统分析》在线作业1

下列负荷属于电力系统三级负荷的是()。

A.消防用电

B.农电

C.医院

D.大型工厂

参考答案:B

输电线路的电气参数包括电导、电纳、电阻和()。

A.电抗

B.电阻率

C.截面积

D.长度

参考答案:A

下列关于标幺值等值网络说法正确的是()。

A.标幺值是相对值

B.线电压和相电压的标幺值相同

C.计算结果清晰，易于判断结果的正确性

D.以上说法都正确

参考答案:D

下列设备属于二次设备的是()。

A.变压器

B.发电机

C.电压表

D.电灯

参考答案:C

采用复功率表示时,发电机以()功率因数运行时,吸收的无功功率为()。

A.滞后、正

B.超前、负

C.滞后、负

D.超前、零

参考答案:C

下列属于电力系统基本要求的是()。

A.安全

B.优质

C.经济

D.以上都正确

参考答案:D

变压器的电阻参数主要决定于实验数据()。

A.短路损耗

B.空载损耗

C.短路电压百分比

D.空载电流百分比

参考答案:A

变压器二次侧若直接与用电设备连接,则其额定电压是电压等级的()倍。 A.1.05

B.1.0

C.0.95

D.0.9

参考答案:A

线路电压为110~220kV,架空电力线路长度100~300km,电缆电力线路长度不超过100km的电力线路,可视为()。

A.短电力线路

B.中等电力线路

C.长电力线路

D.超长电力线路

参考答案:B

电力系统中性点接地方式会影响()。

A.绝缘水平

B.供电可靠性

C.系统稳定

D.以上选项都正确

参考答案:D

电力系统的中性点指三角形接线的变压器或发电机的中性点。

T.对

F.错

参考答案:B

输电时,沿线路的电压降落一般为5%。

T.对

F.错

参考答案:B

衡量电力系统的规模和大小,通常用总装机容量、年发电量、最大负荷和最高电压等级等基本参数来描述。

目錄

1. 第一章..................................................................................................................... 2

2. 第二章..................................................................................................................... 2

2.1 習題2.1........................................................................................................... 2

2.2. 習題2.2.......................................................................................................... 4

2.3. 習題2.3.......................................................................................................... 5

2.4. 習題2.4.......................................................................................................... 6

2.5. 習題2.5.......................................................................................................... 7

1. 电力系统的定义。（把生产、输送、分配和消费电能的各种电气设备连接在一起而组成的整体称为电力系统。）

2. 电力生产的主要特点。（电能不能大量存储,电能生产、输送、分配与消费同时进行;暂态过程非常短促,从一种运行状态到另一种运行状态的过度极为迅速;与国民经济及人民日常生活关系密切）

3. 对电力系统的基本要求。（简单:安全、优质、经济、环保）

（问答题回答:1.保证安全可靠的供电2.要有合乎要求的电能质量3.要有良好的经济性4.减小对生态环境的有害影响.）

4. 无备用网络(放射式网络, 干线式网络, 树状网络)和有备用网络(双回路,环形网络,两端供电网络)分别包括哪几种接线形式，分别适合什么情况和什么负荷类型的供电。(采用哪一类接线,取决于负荷的性质,无备用接线只适合用于向第三级负荷供电.对于低一级和第二级负荷占比较大比重的用户,应由有备用网络供电.)

5. 变压器的主要参数包括哪几个，掌握参数计算公式和等值电路。变压器主要参数包括：电阻TR、电抗TX、电导TG、电纳TB、变压比TK

32210NNsTSVPR，3210100%NNSTSVVX，SVPGNoT3210，SVSIBNNoT3210100%，NNTVVK21

线路的主要参数包括哪几个，掌握参数计算公式和等值电路。单位长度的电阻r,电抗x,电容b Sr/sbeqDDxlg1445.0

12ln20Dll

分裂导线的特点和优点。（1.减少电抗。2，增大电容。3.增加临界电压）

6. 有名单位制和标幺制的概念。（用实际有名单位表示物理量的方法称为有名单位制。）（标幺制是相对单位制的一种，在标幺制中各物理量都用标幺值表示，标幺值等于有名值除以基准值）

7. 标幺值的计算公式，为什么要采用标幺制？（标幺值=实际有名值/基准值）（1.易于比较电力系统各元件的特性及参数，2，采用标幺制能够简化计算公式3.采用标幺制能在一定程度上简化计算工作）

电力系统分析试题及参考答案

第1页 海纳百川，有容乃大。 练习一参考答案

一、填空题

1．降压变压器高压侧的主分接头电压为220kv，若选择＋2×2.5%的分接头，则该分接头电压为 231KV。

2．电力系统中性点有效接地方式指的是 中性点直接接地 。

3．输电线路的电气参数包括电抗、电导、电纳和 电阻 。

4．输电线路的电压偏移是指线路始端或末端母线的实际运行电压与线路 额定电压 的数值差。

5．电力系统的潮流分布一般是用各节点的电压和 功率 表示。

6．调整发电机组输出的有功功率用来调整电力系统运行的 频率 。

7．复合故障一般是指某一时刻在电力系统 二个及以上地方 发生故障。

8．用对称分量法计算不对称故障，当三相阻抗完全对称时，则其序阻抗矩阵Zsc的非对角元素为 零 。

9．系统中发生单相接地短路时故障点短路电流的大小是零序电流的 3 倍。

10．减小输出电元件的电抗将 提高（改善） 系统的静态稳定性。

二、单项选择题在每小题列出的四个选项中只有一个选项是符合题目要求的，请将正确选项前的字母填在题后的括号内。

11．同步发电机的转速和系统频率之间是否有严格的关系（ ② ）

①否 ②是 ③不一定 ④根据发电机的形式定

12．三绕组变压器的结构、通常将高压绕组放在（ ③ ）

①内层 ②中间层 ③外层 ④独立设置

13．中性点以消弧线圈接地的电力系统，通常采用的补偿方式是（ ③ ）

①全补偿 ②欠补偿 ③过补偿 ④有时全补偿，有时欠补偿

14．三相导线的几何均距越大，则导线的电抗（ ② ）

①越大 ②越小 ③不变 ④无法确定

15．变压器的电导参数GT，主要决定于哪一个实验数据（ ① ）

①△PO ②△PK ③UK% ④IO%
