化工设备的计算

1、传热设备

(1).冷却器

(2).加热器

(3).再沸器

1.热虹吸式再沸器

2.动力循环式再沸器

(4).冷凝器

1.分凝器

2.全凝器

(5).蒸发器

(6).过热器

(7).废热锅炉

(8).换热器

2、传质设备

(一).填料塔

(1).填料

1.环形填料(拉西环,鲍尔环,阶梯环)

2.鞍形填料(矩鞍形,弧鞍形)

3.波纹形填料(板形波纹,网状波纹)

4.其它填料(网环,鞍形网,压延孔环,孔板波纹填料,丝网波纹填料, 栅板填料)

(2).填料塔的附件

1.填料支撑板

2.液体分布装置

a.管式喷淋器,

b.多孔管式喷淋器,

c.莲蓬式喷洒器,

d.盘式分布器

e.溢流槽

3.液体再分布器(截锥式再分布装置)

4.气体的进口及液体的出口装置 5.气体的出口装置

a.拆板除雾器

b.丝网除雾器

(二).板式塔

(1).泡罩塔

(2).筛板塔

往复筛板塔

(3).浮阀塔

(4).其它

a.蛇形板

b.斜孔板

c.网孔板

d.导向筛板(LINDE筛板)

e.穿流栅孔板

3、粉碎设备

(1).研磨机

a.连续式研磨机

b.三辊研磨机

(2).破碎机

(3).磨碎机

(4).粉碎机

(5).球磨机

(6).砂磨机

(7).超微粉碎设备

a.微细粉碎机

b.振动磨

c.气流磨(流能磨)

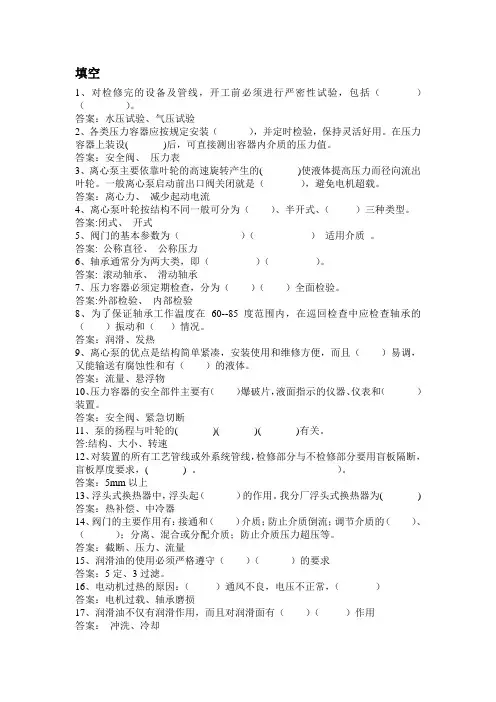

填空

1、对检修完的设备及管线，开工前必须进行严密性试验，包括（ ）（ ）。

答案：水压试验、气压试验

2、各类压力容器应按规定安装（ ），并定时检验，保持灵活好用。在压力容器上装设( )后，可直接测出容器内介质的压力值。

答案：安全阀、 压力表

3、离心泵主要依靠叶轮的高速旋转产生的( )使液体提高压力而径向流出叶轮。一般离心泵启动前出口阀关闭就是（ ），避免电机超载。

答案：离心力、 减少起动电流

4、离心泵叶轮按结构不同一般可分为（ ）、半开式、（ ）三种类型。

答案:闭式、 开式

5、阀门的基本参数为（ ）（ ） 适用介质 。

答案: 公称直径、 公称压力

6、轴承通常分为两大类，即（ ）（ ）。

答案: 滚动轴承、 滑动轴承

7、压力容器必须定期检查，分为（ ）（ ）全面检验。

答案:外部检验、 内部检验

8、为了保证轴承工作温度在 60--85度范围内，在巡回检查中应检查轴承的（ ）振动和（ ）情况。

答案：润滑、发热

9、离心泵的优点是结构简单紧凑，安装使用和维修方便，而且（ ）易调，又能输送有腐蚀性和有（ ）的液体。

答案：流量、悬浮物

10、压力容器的安全部件主要有（ ）爆破片，液面指示的仪器、仪表和（ ）装置。

答案：安全阀、紧急切断

11、泵的扬程与叶轮的( )( )( )有关。

答:结构、大小、转速

12、对装置的所有工艺管线或外系统管线，检修部分与不检修部分要用盲板隔断，盲板厚度要求，( ) 。 ）。

答案：5mm以上

13、浮头式换热器中，浮头起（ ）的作用。我分厂浮头式换热器为( )

・２７０・２０１５年８月　综　述　中文科技期刊数据库（文摘版）工程技术　

化工设备的设计，化工设备制造　

李娟张欢周永君　

兰州泰合石化设备有限责任公司　甘肃兰州　７　３００５０　

摘要：４ｔ＿．ｖ－生产离不开化工工艺以及化工设备的支持，然而在化工行业快速发展的过程中其制造过程中的问题也逐渐的受到　人们日益的关注，工作人员与设计人员应从生产工艺方面的要求入手，完善生产工艺结构，保证化工设备生产安全性，控制化工　生产对环境的负面影响。文章对化工设备的设计制造进行了探讨。　关键词：化工设备；设计：防腐设计　

中图分类号：ＴＭ３３９　文献标识码：Ａ　文章编号：１６７１．５５８６（２０１５）３９．０２７０．０１　

１导言　

目前随着经济的不断发展进而很好的促进了化工产业的发　

展，化工工艺是化工设计工作的起始点，和化工设备结构设计　

关联性较强。因此在对化工设备进行设计的过程中必须要对其　

进行详细的分析，并且要综合可能会导致腐蚀的因素，以此来　

对其进行设计。　

２化工设备结构适应性设计　

２．１保证设备结构安全性　

化工设备具有耐高温、耐高压的特性，为保证在日常使用　

时不会产生爆炸等意外情况，防泄漏方面使用椭圆形垫子等密　

封的结构设备对接口位置进行密封操作，提升化工设备使用效　

率。　

２．２环保型设备结构设计　

管束配套系统中如电机，风机等的声音大在振动时会产牛　

一　噪音，为实现绿色发展战略目标，全面提升设备使用性能　

与环保性能，现在设备的工业噪音控制在８０分贝之下，通过　

Ｕ彤锊束以及对通过尺寸大小进行调整，加固所有零部件，对　

设备结构进行合理化改造，保证设备使用时噪音最小化，提升　

化工工艺与化工设备结构适应性。　

２．３耐用性设计　

化工企业生产时所有的设备价值较高，并且设备磨损程度　

较大，所以在对化工企业设备进行设计时，需要秉承耐用性思　

想，尽量增加设备的使用寿命，从侧面提升企业经济价值，控　

制企业在设备购买方面的不必要资金支出。在对化工设备进行　

化工装置负荷计算公式

负荷计算公式：

有功功率：P30=Pe·Kd。

无功功率：Q30=P30·tanφ。

视在功率：S3O=P30/Cosφ。

计算电流：I30=S30/√3UN。

其中：Pe为设备容量，Kd为需要系数，即用电设备组的需要系数，为用电设备组的半小时最大负荷与其设备容量的比值。cosφ为用电设备组的平均功率因数，Un为用电设备组的额定电压。

负荷计算的入门基础知识

负荷计算是电气设计人员必须掌握的一必修课，选导体、设备还有保护开关的选择，电网系统分析，都离不开负荷计算的内容，为此特意总结9个负荷计算的入门基础知识，分享给大家，希望能在工作和学习中作为一份参考。

1 什么是负荷计算？

计算负荷是将实际负荷转换成一种假想的持续负荷的计算方法。实际负荷中有不间断工作的，也有随机变化的，利用负荷计算将它们进行归一化的处理。

2 负荷计算的目的是什么？ 负荷计算的目的是为供配电设计提供所需要的各项数据。例如，在选变压器容量的时候，需要利用负荷计算的方法得到待选供电区域的负荷有功功率、无功功率和视在功率。

3 负荷计算的内容是什么？

求取各种电气物理量，例如负荷有功功率、无功功率、视在功率、尖峰电流、电网损耗等等。

4 负荷计算的方法有哪些？

主要的负荷计算方法有：（1）单位指标法；（2）需要系数法；（3）利用系数法；

5 如何选用负荷计算的方法？

1）单位指标法：适用于负荷功率不明确的各类项目，多用于在项目前期方案的初步估算；2）需要系数法：适用于各种负荷已知的项目，多用于初设阶段设计、照明负荷统计和高压系统，另外，5台以下设备不宜使用此方法；3）利用系数法：特别适用于工业企业电力负荷计算。

6 如何利用单位指标法求计算负荷？

单位指标法包括三种方法，分别是负荷密度指标法、综合单位指标法和单位产品耗电量法。负荷密度指标法计算公式：

综合单位指标法：

单位产品耗电量法：

7 如何利用需要系数法求计算负荷？
