电气工程施工技术交底

一、引言

电气工程施工技术交底是指施工单位向施工人员详细介绍电气工程的施工技术和安全要求，确保施工人员具备必要的技术知识和操作技能，以保证电气工程施工的质量和安全。

二、施工技术交底内容

1. 项目概况

介绍电气工程的基本情况，包括工程名称、位置、规模、施工周期等。

2. 工程图纸和设计要求

详细解读电气工程的施工图纸和设计要求，包括电气路线布置、设备安装位置、电气设备参数等。

3. 施工工艺和步骤

详细说明电气工程的施工工艺和步骤，包括材料准备、路线敷设、设备安装、接线等。

4. 施工质量要求

强调电气工程施工的质量要求，包括路线接头的坚固性、设备安装的垂直度、接线的可靠性等。

5. 安全注意事项

提醒施工人员注意电气工程施工中的安全事项，包括穿戴防护用具、使用绝缘工具、防止触电等。

6. 施工现场管理 介绍电气工程施工现场的管理要求，包括施工区域的划分、施工人员的分工、施工设备的摆放等。

7. 环境保护要求

强调电气工程施工对环境的保护要求，包括废弃材料的处理、噪音控制、施工区域的清洁等。

8. 紧急情况处理

介绍电气工程施工中可能浮现的紧急情况，并指导施工人员如何应对，包括电气事故的处理、火灾的应急措施等。

三、数据示例

以某电气工程施工为例，施工内容包括路线敷设和设备安装。

1. 项目概况

本次电气工程施工是为某工业园区新建厂房进行电气设备安装，工程位于某省某市，总建造面积约10000平方米，施工周期为3个月。

2. 工程图纸和设计要求

施工图纸和设计要求已经由设计单位提供，包括电气路线布置图、设备安装图和电气设备参数表等。施工人员需子细阅读并理解图纸和设计要求。

3. 施工工艺和步骤

施工工艺和步骤包括以下几个方面：

a. 材料准备：施工人员需准备好所需的电缆、电线、开关插座等材料。

b. 路线敷设：按照设计要求，在厂房内进行电缆敷设，确保路线的合理布局和安全可靠。 c. 设备安装：根据设备安装图，将电气设备安装在指定位置，并确保设备的垂直度和稳固性。

d. 接线：根据电气设备参数表，进行设备之间的接线，确保接线的可靠性和正确性。

4. 施工质量要求

施工质量要求包括以下几个方面：

a. 路线接头的坚固性：路线接头应经过坚固连接，不得存在松动或者接触不良的情况。

b. 设备安装的垂直度：设备安装应垂直度符合设计要求，不得存在倾斜或者不稳定的情况。

c. 接线的可靠性：接线应按照设备参数表进行，确保接线的可靠性和正确性。

5. 安全注意事项

为确保施工人员的安全，需注意以下几点：

a. 穿戴防护用具：施工人员在施工现场必须穿戴好安全帽、防护眼镜、绝缘手套等防护用具。

b. 使用绝缘工具：施工人员在进行电气工程施工时，应使用绝缘工具，避免触电事故的发生。

c. 防止触电：施工人员在进行电气设备安装和接线时，应断开电源，避免触电事故的发生。

6. 施工现场管理

施工现场管理包括以下几个方面： a. 施工区域划分：将施工区域划分为不同的工作区域，确保施工人员的安全和施工进度的顺利进行。

b. 施工人员分工：根据施工工艺和步骤，合理安排施工人员的分工，确保施工任务的完成质量。

c. 施工设备摆放：将施工所需的设备摆放在指定位置，便于施工人员的使用和操作。

7. 环境保护要求

为保护环境，施工人员需注意以下几点：

a. 废弃材料处理：将施工过程中产生的废弃材料进行分类处理，确保环境的清洁和卫生。

b. 噪音控制：在施工过程中，尽量减少噪音的产生，避免对周边环境和居民的影响。

c. 施工区域清洁：施工人员需定期清理施工区域，保持施工现场的整洁和安全。

8. 紧急情况处理

在电气工程施工中，可能会发生紧急情况，施工人员需掌握以下处理方法：

a. 电气事故处理：如发生电气事故，应即将切断电源，并寻求专业人员的匡助进行处理。

b. 火灾应急措施：如发生火灾，应按照应急预案进行疏散，并使用灭火器等器材进行灭火。

四、总结 电气工程施工技术交底是确保电气工程施工质量和安全的重要环节。通过详细介绍施工技术和安全要求，使施工人员具备必要的技术知识和操作技能，能够按照设计要求进行施工，确保电气工程施工的顺利进行。同时，施工单位还需加强对施工人员的培训和管理，提高施工人员的技术水平和安全意识，为电气工程施工的顺利完成提供保障。

合集下载

电气施工安全技术交底

电气施工安全技术交底

【精品文档】

1 电气施工安全技术交底

1.电气工程施工过程中可能发生的安全事故风险分析

⑴电气施工高处作业很多，发生高处坠落事故的可能性较大；

⑵交叉作业，空中物体打击；

⑶平时施工、受送电、试车等工作，都要与电打交道，特别要防止触电事故；

⑷电气施工过程中经常使用氧/乙炔焰切割、电焊，有可能发生火灾、爆炸事故；

⑸电气吊装、搬运设备作业过程中，发生吊装物件倾倒，碰坏设备甚至损坏吊车等；

⑹在平台和坑、洞口旁作业或路过时发生坠落事故；

⑺电气试验、试车过程中易发生击穿、短路、触电等事故。

⑻电缆敷设过程中，易出现电缆盘倾倒伤人，大电缆砸伤手脚、划损电缆外绝缘、电缆挤伤、摔伤等。

⑼经常出现二次线错误，控制失灵。

⑽本次工程电锤、电钻经常使用，注意扭伤及漏电事故。

2.针对以上安全事故风险，制定以下安全注意事项

2.1特种作业人员应按国家规定持证上岗，患有高血压、心脏病、癫痫病及其他不适合高处作业的人员不得从事高处作业；高处作业时，安全带应系挂在作业人员上方固定牢靠的物体上。

2.2现场材料要摆放整齐，工具房、材料房、焊机房等要接地、接零；要保持道路畅通，以便于各种车辆通行。

2.3夜间电气施工时应有足够的照明，照明用电压应在24V以下，且使用防爆灯具，密闭容器内使用安全行灯应注意通风。

2.4严禁操作人员在工作中拆除或移动围栏、携带型接地线和警示牌。

2.5现场所有用电设备接线均应严格按“三相五线制”进行，除保护接零外，还必须在设备负荷线路首端处设置漏电保护装置；现场用电必须实行“一机一闸一保”制，严禁一个开

关控制两台以上用电设备。

2.6施工用电办理临时用电作业票。

2.7脚手架搭设应经安全员检查认可，并挂牌标识后，方可使用。 【精品文档】

2 2.8电气吊装作业时，应有专业起重人员参加，绳扣系牢固，绳索要有足够的承载系数。不得站在重物正下方，指挥应统一、明确。作业前，将可能发生事故的区域隔离，无关人员不得入内。

水电工程施工技术交底

水电工程施工技术交底

水电工程施工技术交底

工程名称： 编号：

施工单位 建设单位

分项工程名称 水电工程 作业单位 水电班组

交底部门 技术质量 交底人 交底日期

接受交底班组员工签名：

一、预埋工程技术要点

首先熟悉工程图纸，对施工图中存在的问题及时与建设单位、设计单位联系，不得擅自改动，并做好图纸技术交底；注意平面布置以建筑、结构图为依据并相互对照，对电气、给排水图中产生与建筑、结构图不一致的问题及时与项目部、技术人员取得联系；另外各施工班组长必须预先对每个职工进行技术交底。

A、给水工程

1、注意住户内给水横支管明装的标高与结构梁标高，穿梁必须设置套管，离墙尺寸须统一，一般止套管边3厘米；冷热水管上下间隔10厘米，平行设置，上热下为冷水管，并不得穿越储藏室、卧室、烟道。

2、注意管道井内的管道及设备须合理布置，核对相关设备尺寸，考虑管道大小，上下预留洞应垂直正确，洞口宜上大下小，并适当离墙，便于补捣及防止洞口接缝处的渗水。

3、管道进出地下室及水箱须设置防水套管，套管的大小根据所穿越的管径设定，应注意套管的标高、位置须正确。

B、排水管工程

1、管道进出地下室须设置防水钢套管，如管道同时穿越多道墙板应考虑管道的坡度，坡度按设计施工，标准坡度为 2.6%，但不得小于1.2%。考虑管道实际施工操作、管配件尺寸。

2、立管、设备预留洞口的设置须上下一致、垂直、正确，设备的具体尺寸应根据设计及建设单位的要求合理布置，特别注意马桶的坑具；各种埋地预留洞口应适当考虑建筑的粉饰工程及毛胚房的后装饰面的尺寸。

3、马桶不得设置在门后，考虑马桶中心距侧面墙不得小于400厘米；地漏设置须避开浴缸、马桶位置。

4、各种埋地预留洞口应于建筑的厨卫大样图相结合，特别注意管道井的建筑尺寸。

二：安装部分技术要点：

电气施工安全技术交底 2

电气施工安全技术交底 2

太平洋水处理工程有限公司

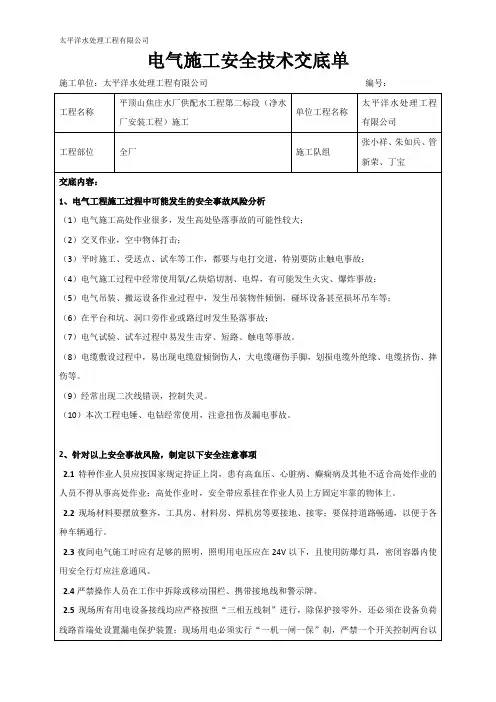

电气施工安全技术交底单

施工单位：太平洋水处理工程有限公司 编号：

工程名称 平顶山焦庄水厂供配水工程第二标段（净水厂安装工程）施工 单位工程名称 太平洋水处理工程有限公司

工程部位 全厂 施工队组 张小祥、朱如兵、管新荣、丁宝

交底内容：

1、电气工程施工过程中可能发生的安全事故风险分析

（1）电气施工高处作业很多，发生高处坠落事故的可能性较大；

（2）交叉作业，空中物体打击；

（3）平时施工、受送点、试车等工作，都要与电打交道，特别要防止触电事故；

（4）电气施工过程中经常使用氧/乙炔焰切割、电焊，有可能发生火灾、爆炸事故；

（5）电气吊装、搬运设备作业过程中，发生吊装物件倾倒，碰坏设备甚至损坏吊车等；

（6）在平台和坑、洞口旁作业或路过时发生坠落事故；

（7）电气试验、试车过程中易发生击穿、短路、触电等事故。

（8）电缆敷设过程中，易出现电缆盘倾倒伤人，大电缆砸伤手脚，划损电缆外绝缘、电缆挤伤、摔伤等。

（9）经常出现二次线错误，控制失灵。

（10）本次工程电锤、电钻经常使用，注意扭伤及漏电事故。

2、针对以上安全事故风险，制定以下安全注意事项

2.1特种作业人员应按国家规定持证上岗，患有高血压、心脏病、癫痫病及其他不适合高处作业的人员不得从事高处作业；高处作业时，安全带应系挂在作业人员上方固定牢靠的物体上。

2.2现场材料要摆放整齐，工具房、材料房、焊机房等要接地、接零；要保持道路畅通，以便于各种车辆通行。

2.3夜间电气施工时应有足够的照明，照明用电压应在24V以下，且使用防爆灯具，密闭容器内使用安全行灯应注意通风。

2.4严禁操作人员在工作中拆除或移动围栏、携带接地线和警示牌。

2.5现场所有用电设备接线均应严格按照“三相五线制”进行，除保护接零外，还必须在设备负荷线路首端处设置漏电保护装置；现场用电必须实行“一机一闸一保”制，严禁一个开关控制两台以太平洋水处理工程有限公司

水电工程施工技术交底 2

水电工程施工技术交底 2

水电工程施工技术交底

工程名称： 编号：

施工单位 建设单位

分项工程名称 水电工程 作业单位 水电班组

交底部门 技术质量 交底人 交底日期

接受交底班组员工签名：

一、预埋工程技术要点

首先熟悉工程图纸，对施工图中存在的问题及时与建设单位、设计单位联系，不得擅自改动，并做好图纸技术交底；注意平面布置以建筑、结构图为依据并相互对照，对电气、给排水图中产生与建筑、结构图不一致的问题及时与项目部、技术人员取得联系；另外各施工班组长必须预先对每个职工进行技术交底。

A、给水工程

1、注意住户内给水横支管明装的标高与结构梁标高，穿梁必须设置套管，离墙尺寸须统一，一般止套管边3厘米；冷热水管上下间隔10厘米，平行设置，上热下为冷水管，并不得穿越储藏室、卧室、烟道。

2、注意管道井内的管道及设备须合理布置，核对相关设备尺寸，考虑管道大小，上下预留洞应垂直正确，洞口宜上大下小，并适当离墙，便于补捣及防止洞口接缝处的渗水。

3、管道进出地下室及水箱须设置防水套管，套管的大小根据所穿越的管径设定，应注意套管的标高、位置须正确。

B、排水管工程

1、管道进出地下室须设置防水钢套管，如管道同时穿越多道墙板应考虑管道的坡度，坡度按设计施工，标准坡度为 2.6%，但不得小于1.2%。考虑管道实际施工操作、管配件尺寸。

2、立管、设备预留洞口的设置须上下一致、垂直、正确，设备的具体尺寸应根据设计及建设单位的要求合理布置，特别注意马桶的坑具；各种埋地预留洞口应适当考虑建筑的粉饰工程及毛胚房的后装饰面的尺寸。

3、各种埋地预留洞口应于建筑的厨卫大样图相结合，特别注意管道井的建筑尺寸。

二：安装部分技术要点：

A、给水工程

1、暗敷塑料冷热水管在补槽前必须经过试压试验，确认无渗漏才可补槽，并作好隐蔽工程验收。
