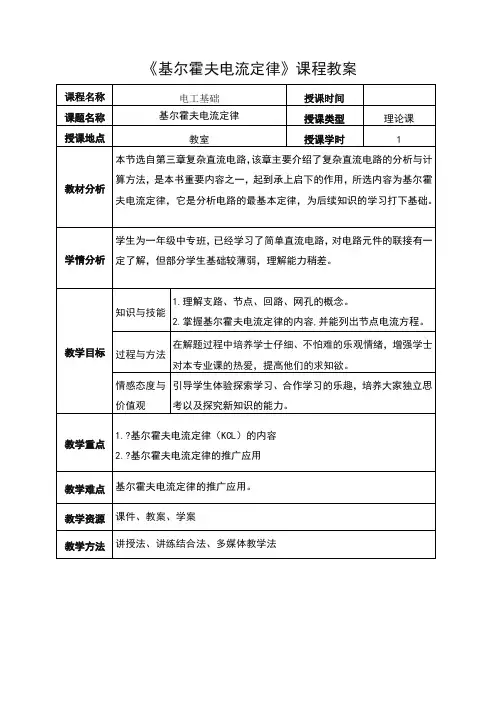

《基尔霍夫电流定律》课程教案
课程名称 电工基础 授课时间
课题名称 基尔霍夫电流定律 授课类型 理论课
授课地点 教室 授课学时 1
教材分析 本节选自第三章复杂直流电路，该章主要介绍了复杂直流电路的分析与计算方法，是本书重要内容之一，起到承上启下的作用，所选内容为基尔霍夫电流定律，它是分析电路的最基本定律，为后续知识的学习打下基础。
学情分析 学生为一年级中专班，已经学习了简单直流电路，对电路元件的联接有一定了解，但部分学生基础较薄弱，理解能力稍差。
教学目标 知识与技能 1.理解支路、节点、回路、网孔的概念。
2.掌握基尔霍夫电流定律的内容,并能列出节点电流方程。
过程与方法 在解题过程中培养学士仔细、不怕难的乐观情绪，增强学士对本专业课的热爱，提高他们的求知欲。
情感态度与
价值观 引导学生体验探索学习、合作学习的乐趣，培养大家独立思考以及探究新知识的能力。
教学重点 1. 基尔霍夫电流定律（KCL）的内容
2. 基尔霍夫电流定律的推广应用
教学难点 基尔霍夫电流定律的推广应用。
教学资源 课件、教案、学案
教学方法 讲授法、讲练结合法、多媒体教学法
教学环节 教 学 内 容 师生活动 设计意图 导入
新课讲授
出示合流交通标识和河流分流图片，电路中也有类似的存在---电流。
电路中电流之间有何关系引出基尔霍夫电流定律。
一、基本概念
支路：由一个或几个元件首尾相接构成的无分支电路。
节点：三条或三条以上的支路汇聚的点。
回路：电路中任一闭合路径。
网孔：内部不含支路的回路。
图中有2个节点、3条支路、3条回路、2个网孔。
练一练：
练习1：图中有 个节点、 条支路、 条回
路、 个网孔。
二、基尔霍夫电流定律(KCL定律)
1．形式一：电路中任意一个节点上，在任一时刻，流入节点的电流之和等于流出节点的电流之和。
公式:I入I出
2.形式二：在任一电路的任一节点上，电流的代数和永远等于零。
《基尔霍夫电流定律》课程教案
课程名称 电工基础 授课时间
课题名称 基尔霍夫电流定律 授课类型 理论课
授课地点 教室 授课学时 1
教材分析 本节选自第三章复杂直流电路，该章主要介绍了复杂直流电路的分析与计算方法，是本书重要内容之一，起到承上启下的作用，所选内容为基尔霍夫电流定律，它是分析电路的最基本定律，为后续知识的学习打下基础。
学情分析 学生为一年级中专班，已经学习了简单直流电路，对电路元件的联接有一定了解，但部分学生基础较薄弱，理解能力稍差。
教学目标 知识与技能 1.理解支路、节点、回路、网孔的概念。
2.掌握基尔霍夫电流定律的内容,并能列出节点电流方程。
过程与方法 在解题过程中培养学士仔细、不怕难的乐观情绪，增强学士对本专业课的热爱，提高他们的求知欲。
情感态度与
价值观 引导学生体验探索学习、合作学习的乐趣，培养大家独立思考以及探究新知识的能力。
教学重点 1.?基尔霍夫电流定律（KCL）的内容
2.?基尔霍夫电流定律的推广应用
教学难点 基尔霍夫电流定律的推广应用。
教学资源 课件、教案、学案
教学方法 讲授法、讲练结合法、多媒体教学法
教学环节 教 学 内 容 师生活动 设计意图
导入
新课讲授
出示合流交通标识和河流分流图片，电路中也有类似的存在---电流。
电路中电流之间有何关系？引出基尔霍夫电流定律。
一、基本概念
支路：由一个或几个元件首尾相接构成的无分支电路。
节点：三条或三条以上的支路汇聚的点。
回路：电路中任一闭合路径。
网孔：内部不含支路的回路。
图中有2个节点、3条支路、3条回路、2个网孔。
练一练：
练习1：图中有 个节点、 条支路、 条回
路、 个网孔。
二、基尔霍夫电流定律(KCL定律)
1．形式一：电路中任意一个节点上，在任一时刻，流入节点的电流之和等于流出节点的电流之和。
公式:??I入?????I出
1 《基尔霍夫电流定律》教案
教师：赵守英 班级：14级机电班
时间：2014.5. 地点：多媒体教室
课题 ： 基尔霍夫电流定律
教学目标： 知识
目标 1．理解支路、节点、回路、网孔等基本概念
2．掌握基尔霍夫电流定律的内容及推广应用。
3．掌握利用基尔霍夫电流定律列节点方程的解题思路。
能力目标 提高学生分析和解决复杂电路问题的能力。
德育目标 培养学生认真、积极的科学态度。
教学重点： 基尔霍夫电流定律的内容及应用。
教学难点： 基尔霍夫电流定律的应用及推广
教学方法： 讲授法
教 具： PPT课件
教学过程： 教学内容 教学策略
(一)复习回顾： 1.什么叫电阻的串联、并联和混联？
2.解决电路串并联关系的一个最基本的定律是什么？ 提问，看图
(二)新课引入： 串联、并联以及可以用串并联化简的混联电路，都可以用欧姆定律来解决，是否所有的电路都可以用欧姆定律来分析和解决呢？现在我们来看下面这两个图：
结论：多媒体展示简单电路和复杂电路的定义。引出复杂电路概念。我们就称这种不能用串并联方式分析和求解的电路为复杂电路。
显然我们前面学过的知识无法解决复杂电路问题，那么我们就要寻找可以分析和解决复杂电路的方法，这就是这节课我们要学习的内容——基尔霍夫定律。展示基尔霍夫定律简介，提出对待科学的态度，引出电流定律，展示目标。
比较，设问：
展示
引出复杂电路概念
板书课题 2
(三)新课讲授：
在学习基尔霍夫定律之前，为讨论解决问题方便先要学习几个基本概念。
一．基本概念：
1．支路：由一个或几个元件首尾相接构成的无分支电路。电路中的每一条分支都叫做一条支路，一般是由一个或
几个电路元件相互串联而成。
2．节点：三条或三条以上支路的汇聚点。
基尔霍夫定律
基尔霍夫定律指的是两条定律，第一条是电流定律，第二条是电压定律。下面，我们分别讲。
基尔霍夫电流定律
基尔霍夫电流定律，英文是Kirchhoff's Current Law,简写为KCL。
基尔霍夫电流定律指出：流入电路中某节点的电流之和等于流出电流之和（Total
current entering a junction is equal to total current leaving it）。
用数学符号表达就是：
基尔霍夫电流定律其中，Σ符号是求和符号，表示对一系列的数求和，就是把它们一个一个加起来。
举个例子,对于下面这个节点，有两个流入电流，三个流出电流
对于上面节点，流入电流之和等于流出电流之和：
为了方便记忆，我们将KCL总结为：
基尔霍夫电流定律也被称为基尔霍夫第一定律（Kirchhoff's First Law）、节点法则（Kirchhoff's Junction Rule），点法则，因为它是研究电路中某个节点的电流的。我们可以用张艺谋的电影一个都不能少来助记这条定律。
基尔霍夫电压定律
基尔霍夫电压定律，英文是Kirchhoff's Voltage Law,简写为KVL。
基尔霍夫电压定律指出：闭合回路中电压升之和等于电压降之和（In any closed
loop network,the total EMF is equal to the sum of Potential Difference
drops.）。
如果我们规定电压升为正，电压降为负，基尔霍夫电压定律也可以表达为：闭合电路中电压的代数和为零（Algebraic sum of voltages around a loop equals to
zero.）。
用数学符号表达就是：
为了方便记忆，我们可以将KVL总结为：
基尔霍夫电压定律也被称为基尔霍夫第二定律（Kirchhoff's First Law）、回路法则（Kirchhoff's Loop Rule），网格法则。
