电路中的电流分析欧姆定律和基尔霍夫定律
在电路中，电流是一个基本的概念。为了正确地设计和管理电路，我们必须理解如何分析电流。本文将介绍欧姆定律和基尔霍夫定律两种方法，用于电路中的电流分析。
欧姆定律
欧姆定律是电流分析的基本法则之一。它描述了电流、电压和电阻之间的关系。欧姆定律的数学表达式如下：
I = V/R
其中，I（电流）是以安培为单位的电流强度，V（电压）是以伏为单位的电压，R（电阻）以欧姆为单位。
欧姆定律说明，电流与电压成正比，与电阻成反比。因此，如果在电路中任意两个量都已知，第三个量也可以通过欧姆定律求出。例如，当我们知道电压和电阻时，可以通过欧姆定律求出电流强度。
基尔霍夫定律
基尔霍夫定律是第二种分析电路的方法。它提供了解决复杂电路的方法。基尔霍夫定律是基于两个原则的：电流守恒和电压守恒。
电流守恒原则指出，在电路中，所有流入节点的电流之和等于所有流出节点的电流之和。这意味着，在任何给定时间内，进入节点的电流量必须等于流出节点的电流量。这个原则可以形式化描述如下：
∑ I（进入节点）=∑ I（流出节点） 电压守恒原则指出，在电路中，电压沿任何回路或路径的总和等于零。这意味着，所有的电压存在一个平衡，没有电压被“浪费”。这个原则可以形式化描述如下：
∑ V（沿路径）= 0
通过使用这两个原则，基尔霍夫定律可以用于分析电路中的电流。该定律可分为两个部分：
基尔霍夫第一定律：
∑ I = 0
这个定律表明，电路中所有分支的电流的代数和为零。
基尔霍夫第二定律：
在任何一个封闭的回路中，电子元件所受到的电动势之和等于电子元件的电位降之和。
用欧姆定律和基尔霍夫定律分析电流
现在我们将应用欧姆定律和基尔霍夫定律来分析一个例子。如下图所示，一个简单的电路包含电池和两个电阻。
我们想要求解电路中的电流。
首先，使用欧姆定律解出 R1 和 R2 两个电阻的电流，I1 和 I2：

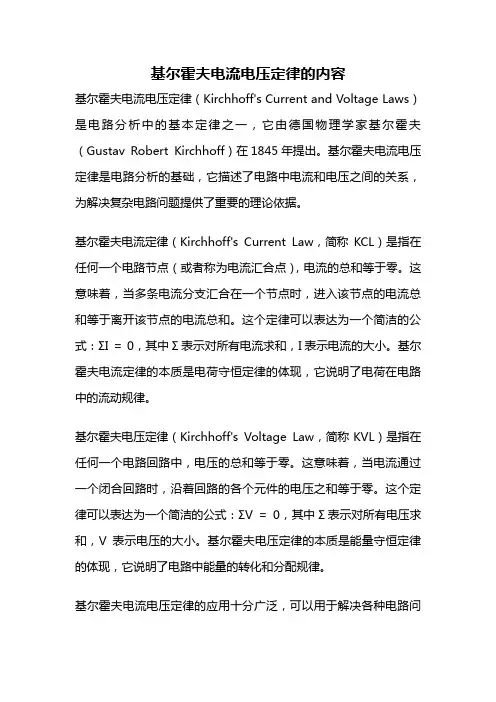

基尔霍夫电流电压定律的内容
基尔霍夫电流电压定律（Kirchhoff's Current and Voltage Laws）是电路分析中的基本定律之一，它由德国物理学家基尔霍夫（Gustav Robert Kirchhoff）在1845年提出。基尔霍夫电流电压定律是电路分析的基础，它描述了电路中电流和电压之间的关系，为解决复杂电路问题提供了重要的理论依据。
基尔霍夫电流定律（Kirchhoff's Current Law，简称KCL）是指在任何一个电路节点（或者称为电流汇合点），电流的总和等于零。这意味着，当多条电流分支汇合在一个节点时，进入该节点的电流总和等于离开该节点的电流总和。这个定律可以表达为一个简洁的公式：ΣI = 0，其中Σ表示对所有电流求和，I表示电流的大小。基尔霍夫电流定律的本质是电荷守恒定律的体现，它说明了电荷在电路中的流动规律。
基尔霍夫电压定律（Kirchhoff's Voltage Law，简称KVL）是指在任何一个电路回路中，电压的总和等于零。这意味着，当电流通过一个闭合回路时，沿着回路的各个元件的电压之和等于零。这个定律可以表达为一个简洁的公式：ΣV = 0，其中Σ表示对所有电压求和，V表示电压的大小。基尔霍夫电压定律的本质是能量守恒定律的体现，它说明了电路中能量的转化和分配规律。
基尔霍夫电流电压定律的应用十分广泛，可以用于解决各种电路问题。通过应用这两个定律，我们可以确定电路中各个节点的电压和各个支路的电流。这些信息对于设计和分析电路都非常重要。
除了基尔霍夫电流电压定律之外，我们还需要了解一些相关概念和定律。例如，电阻是电路中常见的元件，它是电流和电压之间的关系。欧姆定律（Ohm's Law）描述了电阻中电流和电压的关系，即V = IR，其中V表示电压，I表示电流，R表示电阻。基尔霍夫电流电压定律和欧姆定律是电路分析的基础，可以帮助我们理解电路中的各种现象和问题。
2016 NO.03
SCIENCE & TECHNOLOGY INFORMATION动力与电气工程
25 科技资讯 SCIENCE & TECHNOLOGY INFORMATION1 基尔霍夫定律
基尔霍夫定律由两个定律组成。
1.1 基尔霍夫节点电流定律
对于复杂直流电路的任一节点,在任一时刻,流入节点的电流
之和等于流出节点的电路之和。
表达式为:ΣI入=ΣI出;也可表示为ΣI=0(流入为正,流出为
负)。
1.2 基尔霍夫回路电压定律
对于复杂直流电路中的任一回路(回路中可以有电源,也可以
没有电源),从一点出发绕回路一周回到该点时,各段电压(电压
降)的代数和为零。
表达式为:ΣU=0或ΣE=ΣIR(注意电动势的方向)。
2 在简单直流电路中的应用
2.1 基尔霍夫回路电压定律的应用
简单直流电路如图1所示。
在进行简单直流电路的分析中,一般都是从能量守恒的角度得到闭合电路欧姆定律的表达式:I=E/(R+r)rRE
。
其实从基尔霍夫回路电压定律进行分析:将此电路作为复杂
直流电路中的一个回路。从A点出发,按顺时针绕行,IR+Ir－
E=0、I=E/(R+r)。
2.2 基尔霍夫节点电流定律的应用
图2是一个电阻并联电路,有三条支路,我们将A点看作为电
路中的节点,根据基尔霍夫定律的电流定律:ΣI入=ΣI出,I是流
入节点的,而I
1、I
2、I
3是流出节点的,可得I=I
1+I
2+I
3。
3 在复杂直流电路中的使用
基尔霍夫定律适用于要求得到电路中各条支路的电流大小和
方向的问题。它主要有两种方法:支路电流法和回路电流法。
主要看一下支路电流法中基尔霍夫定律的具体应用。
(1)假定各支路中的电流的方向和回路方向,回路方向可以任DOI:10.16661/ki.1672-3791.2016.03.025
基尔霍夫定律在电路分析中的应用
陈海明
(江苏省射阳中等专业学校 江苏盐城 224300)
摘 要:基尔霍夫定律在直流电路、交流电路和磁路中都有广泛的应用,该文从基尔霍夫第一定律、基尔霍夫第二定律的基
电路中的欧姆定律和基尔霍夫定律
电学是物理学的一部分，它研究的是带电点、电场、电势、电容、电流、电磁场等与电有关的现象和原理。作为一个电学入门必须要学会掌握的两个基础定律——欧姆定律和基尔霍夫定律是电路分析中必不可少的基础。
欧姆定律
欧姆定律是电学中最基本的定律之一，它规定了电流、电压和电阻之间的关系。欧姆定律的正式表述是：“电流在任意一段电阻内所受的电势差，与电阻成正比，与电流强度成正比。”这个定律是由德国物理学家欧姆在1827年发现的，是电路分析中最基本的定律之一。
欧姆定律表明电路中的电阻对电流有着影响。当电路中有电流通过时，通过电路的电流会产生电压降，并使电路中的电阻产生热量。由于电阻消耗了能量，所以我们在选择电阻时需要注意电阻的耗电量。
欧姆定律的公式表达为：
I = V / R
其中I表示电流强度，V表示电压，R表示电阻。这个公式表明，当电压和电阻已知时，电流强度将随之而定。而当电流强度和电阻已知时，电压将随之而定。
基尔霍夫定律
基尔霍夫定律是电路分析中另一个基础定律。这个定律被德国物理学家基尔霍夫在19世纪中期发现。基尔霍夫定律给出了电路中电压和电流的关系，以及通过电路的总电流和各个电流分支的电流关系。这个定律在电路分析中非常重要，可以用来解决一些常见的电路问题。
基尔霍夫定律有两个部分，分别是基尔霍夫第一定律和基尔霍夫第二定律。
基尔霍夫第一定律（KVL）规定，一个闭合回路中的电压总和等于零。也就是说，如果有一个电子从一个电池正极开始，最后回到这个电池的负极，那么这个电子所穿过的所有元器件的电压之和等于这个电池的电动势。
基尔霍夫第一定律的公式表达为：
∑V = 0
其中∑V表示电路中所有元器件的电压之和（V1 + V2 + V3 + ...
= 0）。
基尔霍夫第二定律（KCL）规定，电路中任何一个节点的电流总和等于零。也就是说，从一个节点流出的电流总和等于流入这个节点的电流总和。
