基于MSP430无线数据监测系统开发与设计

基于MSP430的热带花卉环境参数无线监测系统设计

黄建清;高家宝;袁琦;余刚;李新春

【摘 要】Considering the importance of real-time monitoring for tropical

flower environment parameters, this paper designed a wireless monitoring

system based on MSP430F149. This system used sensor nodes to obtain

data, sink node to collect data from sensor nodes through wireless sensor

network, and monitoring center to process data downloaded from the sink

node through RS232 serial port. The node hardware platform was

composed of a MSP430F149 processor, AM2306 and NHZD10AI sensors

used to adopt temperature, humidity and light intensity data, and an

nRF905 RF chip used to receive and send data. The node software was

operated in IAR Embedded Workbench, adopting C Language to do node

data collection and process, wireless transmission and serial port

communication. The software of monitoring center was developed in

＿４一　《国外电子元器￣）２００６年第１２期　２００６年１２月　

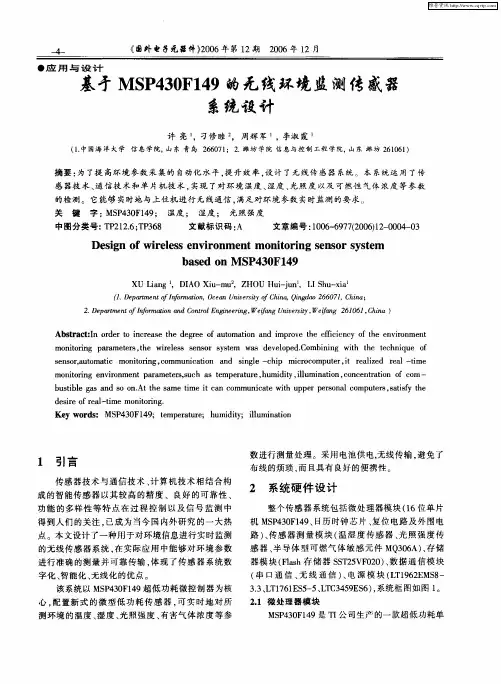

●应用与设计　基矛ＭＳＰ４３０Ｆ１４９的无线环境监测传感器　

系统设计　

许亮　，刁修睦　，周辉军　，李淑霞　

（１．中国海洋大学信息学院，山东青岛２６６０７１；２，潍坊学院信息与控制工程学院，山东潍坊２６１０６１）　

摘要：为了提高环境参数采集的自动化水平，提升效率，设计了无线传感器系统　本系统运用了传　

感器技术、通信技术和单片机技术，实现了对环境温度、湿度、光照度以及可燃性气体浓度等参数　

的检测。它能够实时地与上住机进行无线通信．满足对环境参数实时监测的要求。　

关键字：ＭＳＰ４３０Ｆ１４９；　温度；　湿度；　光照强度　

中图分类号：ＴＰ２１２．６：ＴＰ３６８　文献标识码：Ａ　文章编号：１００６—６９７７（２００６）１２—０００４—０３　

Ｄｅｓｉｇｎ　ｏｆ　ｗｉｒｅｌｅｓｓ　ｅｎｖｉｒｏｎｍｅｎｔ　ｍｏｎｉｔｏｒｉｎｇ　ｓｅｎｓｏｒ　ｓｙｓｔｅｍ　

ｂａｓｅｄ　ｏｎ　ＭＳＰ４３０Ｆ１４９　

ＸＵ　Ｌｉａｎｇ　，ＤＩＡＯ　Ｘｉｕ－ｍｕ　，ＺＨＯＵ　Ｈｕｉ－ｊｕｎ　，ＬＩ　Ｓｈｕ－ｘｉａ　

，Ｄｅｐａｒｔｍｅｎｔ　ｏｆＩｎｆｏｒｍａｔｉｏｎ，Ｏｃｅａｎ　Ｕｎｉｖｅｒｓｉｔｙ　ｏｆＣｈｉｎａ，Ｑｉｎｇｄａｏ　２６６０７１，Ｃｈｉｎａ；　

２．Ｄｅｐａｒｔｍｅｎｔ　ｏｆＩｎｆｏｒｍａｔｉｏｎ　ａｎｄＣｏｎｔｒｏｌＥｎｇｉｎｅｅｒｉｎｇ，ＷｅｉｆａｎｇＵｎｉｖｅｒｓｉｔｙ，Ｗｅｌｆａｎｇ　２６１０６１。Ｃｈｉｎａ）　

Ａｂｓｔｒａｃｔ：Ｉｎ　ｏｒｄｅｒ　ｔｏ　ｉｎｃｒｅａｓｅ　ｔｈｅ　ｄｅｇｒｅｅ　ｏｆ　ａｕｔｏｍａｔｉｏｎ　ａｎｄ　ｉｍｐｒｏｖｅ　ｔｈｅ　ｅｆｆｉｃｉｅｎｃｙ　ｏｆ　ｔｈｅ　ｅｎｖｉｒｏｎｍｅｎｔ　

ｍｏｎｉｔｏｒｉｎｇ　ｐａｒａｍｅｔｅｒｓ，ｔｈｅ　ｗｉｒｅｌｅｓｓ　ｓｅｎｓｏｒ　ｓｙｓｔｅｍ　ｗａｓ　ｄｅｖｅｌｏｐｅｄ，Ｃｏｍｂｉｎｉｎｇ　ｗｉｔｈ　ｔｈｅ　ｔｅｃｈｎｉｑｕｅ　ｏｆ　ｓｅｎｓｏｒ，ａｕｔｏｍａｔｉｃ　ｍｏｎｉｔｏｒｉｎｇ，ｃｏｍｍｕｎｉｃａｔｉｏｎ　ａｎｄ　ｓｉｎｇｌｅ－ｃｈｉｐ　ｍｉｃｒｏｃｏｍｐｕｔｅｒ，ｉｔ　ｒｅａｌｉｚｅｄ　ｒｅａｌ－ｔｉｍｅ　ｍｏｎｉｔｏｒｉｎｇ　ｅｎｖｉｒｏｎｍｅｎｔ　ｐａｒａｍｅｔｅｒｓ，ｓｕｃｈ　ａｓ　ｔｅｍｐｅｒａｔｕｒｅ，ｈｕｍｉｄｉｔｙ，ｉｌｌｕｍｉｎａｔｉｏｎ，ｃｏｎｃｅｎｔｒａｔｉｏｎ　ｏｆ　ｃｏｍ－　

精选文档

欢迎下载，希望能帮到您 基于MSP430的无线通信系统设计

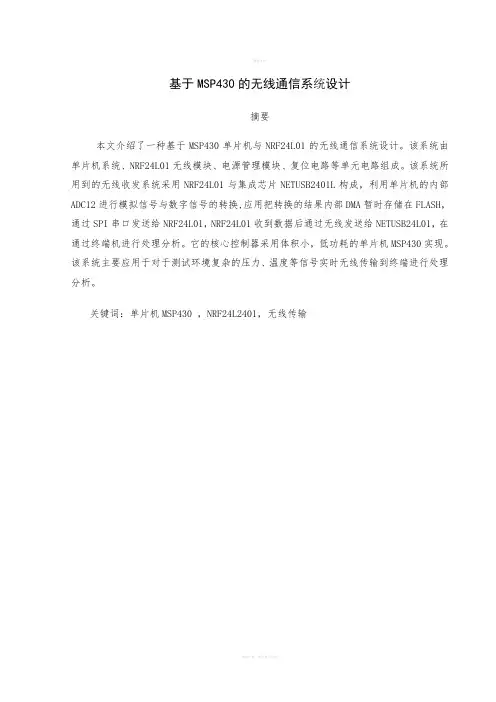

摘要

本文介绍了一种基于MSP430单片机与NRF24L01的无线通信系统设计。该系统由单片机系统、NRF24L01无线模块、电源管理模块、复位电路等单元电路组成。该系统所用到的无线收发系统采用NRF24L01与集成芯片NETUSB2401L构成，利用单片机的内部ADC12进行模拟信号与数字信号的转换,应用把转换的结果内部DMA暂时存储在FLASH，通过SPI串口发送给NRF24L01，NRF24L01收到数据后通过无线发送给NETUSB24L01，在通过终端机进行处理分析。它的核心控制器采用体积小，低功耗的单片机MSP430实现。该系统主要应用于对于测试环境复杂的压力、温度等信号实时无线传输到终端进行处理分析。

关键词：单片机MSP430 ，NRF24L2401，无线传输

精选文档

欢迎下载，希望能帮到您 The wireless communication system design based on MSP430

Abstract

This article describes a wireless communication system based on MSP430

MCU

and NRF24L01 design. The system consists of the SCM system, the nRF24L01 a

wireless module, power management module, the reset circuit unit circuit. The

system used by the wireless transceiver system uses NRF24L01 and integrated

chip

NETUSB2401L of composition, use of the microcontroller's internal ADC12

基于MSP430单片机的温度采集与无线传输系统设计

随着现代数字化和智能化技术的发展，温度检测在工业和农业等方面都有着广泛的应用。温度采集系统通过采用以新型超低功耗MSP430F247单片机为控制核心，低功耗的HM系类蓝牙模块以及低功耗的DS18B20数字温度传感器为外部数据采集，完成现场温度的实时监测并通过蓝牙模块将采集的温度数据以无线方式传输到上位机，从而实现异地温度监测的功能，具有数据传输准确，可靠性高等特点。

标签：温度采集；无线传输；低功耗

温度是表征物体冷热程度基本物理量，在工业和农业生产，以及日常生活等领域中，对温度的测量和控制都占有重要的地位。温室大棚的温度也需要控制在一定的范围内才更有助于农作物的生长。如何精确的测量温室大棚的温度，并快速、准确、稳定的控制被控对象，来满足作物对环境温度的要求，将有利于提高作物的产量和质量。随着单片机等嵌入式技术的蓬勃发展，为现代温度测量控制大大促进了温度监控技术的发展。计算机控制系统能够实现实时数据采集、实施决策控制、实时控制输出，其实时数据能够实时显示，操作人员可以根据实际情况选择手动或自动调节控制器的输出，并通过无线通信技术实现远程监控，从而保证农业生产的安全和可靠。

1 系统硬件设计

1.1 系统结构原理与硬件组成

系统采用的主芯片是MSP430F247单片机，外围模块有蓝牙模块，用于无线传输；DS18b20温度传感器，用于温度的采集；QY1609A0液晶显示屏；蜂鸣器，当温度超过报警上下限时用于报警；按键，对系统进行各项操作；LED指示灯，当系统的电池处于充电状态时指示灯亮，电池充电完成时灯灭；锂电池，用于对系统进行供电。系统的结构框图如图1：

图1 系统结构框图

1.2 温度采集部分

根据温室大棚控制精度的要求，选用DS18B20做为温度传感器。DS18B20内部结构框图如图2所示。主要是由存储器、控制器、单线接口、温度敏感器件构成。
