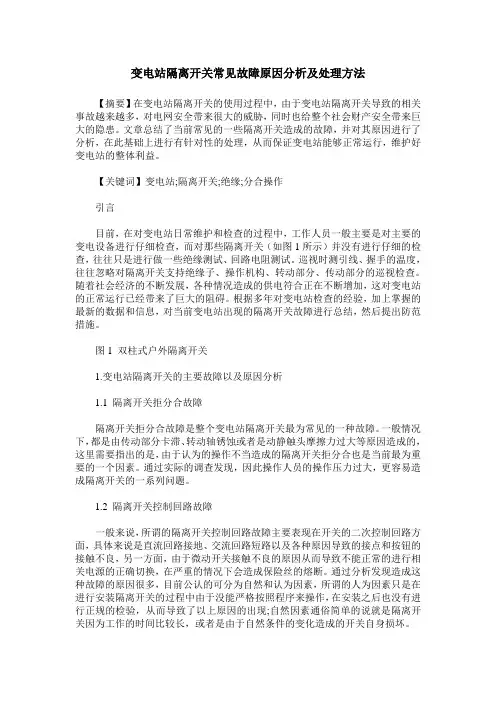

变电站隔离开关常见故障原因分析及处理方法

【摘要】在变电站隔离开关的使用过程中，由于变电站隔离开关导致的相关事故越来越多，对电网安全带来很大的威胁，同时也给整个社会财产安全带来巨大的隐患。文章总结了当前常见的一些隔离开关造成的故障，并对其原因进行了分析，在此基础上进行有针对性的处理，从而保证变电站能够正常运行，维护好变电站的整体利益。

【关键词】变电站;隔离开关;绝缘;分合操作

引言

目前，在对变电站日常维护和检查的过程中，工作人员一般主要是对主要的变电设备进行仔细检查，而对那些隔离开关（如图1所示）并没有进行仔细的检查，往往只是进行做一些绝缘测试、回路电阻测试。巡视时测引线、握手的温度，往往忽略对隔离开关支持绝缘子、操作机构、转动部分、传动部分的巡视检查。随着社会经济的不断发展，各种情况造成的供电符合正在不断增加，这对变电站的正常运行已经带来了巨大的阻碍。根据多年对变电站检查的经验，加上掌握的最新的数据和信息，对当前变电站出现的隔离开关故障进行总结，然后提出防范措施。

图1 双柱式户外隔离开关

1.变电站隔离开关的主要故障以及原因分析

1.1 隔离开关拒分合故障

隔离开关拒分合故障是整个变电站隔离开关最为常见的一种故障。一般情况下，都是由传动部分卡滞、转动轴锈蚀或者是动静触头摩擦力过大等原因造成的，这里需要指出的是，由于认为的操作不当造成的隔离开关拒分合也是当前最为重要的一个因素。通过实际的调查发现，因此操作人员的操作压力过大，更容易造成隔离开关的一系列问题。

1.2 隔离开关控制回路故障

一般来说，所谓的隔离开关控制回路故障主要表现在开关的二次控制回路方面，具体来说是直流回路接地、交流回路短路以及各种原因导致的接点和按钮的接触不良，另一方面，由于微动开关接触不良的原因从而导致不能正常的进行相关电源的正确切换，在严重的情况下会造成保险丝的熔断。通过分析发现造成这种故障的原因很多，目前公认的可分为自然和认为因素，所谓的人为因素只是在进行安装隔离开关的过程中由于没能严格按照程序来操作，在安装之后也没有进行正规的检验，从而导致了以上原因的出现;自然因素通俗简单的说就是隔离开关因为工作的时间比较长，或者是由于自然条件的变化造成的开关自身损坏。

10kV开关柜常见故障及其原因分析

摘要：10 kV 开关柜在运行中经常会出现故障，造成经济上的严重损失，为了保证设备安全运作，降低故障所造成的损害，要有效地做好开关柜电气故障的检测和预防。文章针对10kV开关柜常见的故障进行分析，并提出了处理和改进的措施。

关键词：10kV；高压开关柜；故障分析；改进措施

引言

随着电力技术的发展，10kV 开关柜总体制造质量及运行可靠性有了较大的提高，故障率也大大降低。但在运行中仍存在和发生一些可以避免或不该发生的缺陷及故障，及时对这些故障进行分析和处理，能够有效避免和防止故障的发生，并及时发现潜在缺陷，提高供电可靠性。

一、高压开关柜常见故障分析

高压开关柜是使用极广、数量最多的开关设备，发生故障时造成的后果也很严重，而且往往一台开关柜出现故障，会出现殃及整段母线或相邻开关柜。高压开关柜故障原因分析主要有以下几个方面：

（一）绝缘等级差

1、爬距及空气间隙不够。爬距及空气间隙不够是开关柜发生绝缘损坏事故的根本原因。特别是手车柜，为缩短柜体尺寸，生产单位往往大幅度地减小装于柜内的断路器，隔离插头相间距离或对地距离，未采取有效的保证绝缘强度的措施。

2、制造质量差，工艺不良。制造质量及装配质量对开关柜整体耐压水平有很大的影响。如开关柜内的有些元件可以通过耐压试验，但开关柜整体却通不过，原因是装配质量差。如紧固螺丝不规则，拧紧后螺杆长出螺母过多；有的支持瓷柱紧固底板成“丁”字型，在支持瓷柱处作特殊处理，这样不仅缩短了绝缘距离，而且造成电场局部集中。另外支持瓷柱质量差，稳定性能差，在短路电流冲击下发生断裂，造成事故扩大。

（二）防爆、防护能力不足

1、高压开关柜顶部设计有泄压通道，分别是电缆室、母线室及开关室三个泄压通道，但部分开关柜安装时存在柜顶泄压通道未采用一侧用塑料螺丝紧固而是全用铁螺丝锁死、塑料螺丝与铁螺丝安装方向相反、固定螺丝不规范等问题，导致当柜内短路时，电弧产生高压蒸气无法从泄压通道充分排出，压力瞬间将达到很高值，并从封闭式开关柜中薄弱的地方冲出，对人身和设备造成危害。

户外高压隔离开关常见故障原因及处理方法

摘要户外隔离开关的运行条件比较恶劣,容易产生机械或电气方面的问题,对隔离开关运行中出现的常见故障原因进行了分析,并提出了处理方法。

关键词户外高压隔离开关;常见故障;原因;处理方法

隔离开关又名隔离刀闸,它是高压开关的一种,在电力系统中起着隔离电源、改变系统运行方式、通断小负荷电流、进行倒闸操作等重要作用。它分为户外和户内2种形式,户外隔离开关的运行条件比较恶劣,常年承受着各种气候条件的影响,容易产生机械或电气方面的问题,直接影响供电的可靠性和安全性及正常的生产。在电网中,高压隔离开关用来合、分无负荷的电路电气设备,其功能是输送电力和安全隔离的作用。由于对隔离开关的功能要求相对较少,因此其结构相对比较简单,没有灭弧装置,不能用来接通和切断负荷电流。因为高压隔离开关是户外式结构,环境工作比较恶劣,容易受气候条件影响,所以在设计和制造应充分考虑这个因素,以保证在各种环境下工作的可靠性[1-4]。东雷一期抽黄是以黄河为水源的大型高扬程电力提灌工程,灌区设计灌溉面积6.8万hm2,有效灌溉面积5.58万hm2,拥有28座泵站。根据多年的运行经验,现就隔离开关运行中常见故障的原因进行分析,并结合问题提出解决方案。

1常见故障原因

一是户外隔离开关的运动构件,国内一般采用镀锌的钢制销轴,配以黄铜轴套。这些部件大多裸露,遇雨水潮湿即生锈,严重时锈死,不能产生相对运动。二是滚动轴承涂油不足,当没有密封措施时,渗进雨水或潮气易生锈;或者长期不检修,润滑脂变质干固,使运动不灵活,严重者完全锈死无法转动。三是安装调整不当,投运时就存在蹩劲等毛病,如合闸时触头顶住触指、连锁板位置不对、轴销卡滞不灵活、连杆弯曲、平衡弹簧调整不当等。在新投运时,由于运动系统有润滑油,操作较轻便,但时间一长即会产生操作费力、卡滞及晃动现象。四是支柱瓷瓶断裂的原因,除了上述传动系统操作不灵活,使瓷瓶受到不应有的附加应力外,有些瓷瓶本身的制造质量不好(如胶装质量差)也是原因之一。

PS24600/50（PS24600/75）系统维修案例 系统 交流配置 直流配置 监控模块 整流模块 PS24600/50 两路市电自动切换，有两个交流接触器，板件有： A14C3S1,A14C3C1,A14C3C2,A14C3X1负载下电+电池下电，板件： B12C5U1,B12C5X1 PSM-A2 热插拔模块HD2450

PS24600/75 一路市电，一个交流接触器，板件有：A44C5S1,A4485C1,A4485C2 负载下电+电池下电，板件： W1287X1 PSM-A11 热插拔模块HD2475-2 以PS24600/50系统为例作分析，PS24600/75系统对照参考。

一 交流接触器不吸合

【故障现象】

交流运行灯不亮；整流模块不工作；监控模块有交流故障、模块通信中断等告警

【故障原因】

1、交流输入超出正常工作范围（最大工作范围125~285V，考虑回差影响正常工作电压范围145~265V）；

2、交流采样板A14C3S1故障；

3、交流驱动控制板A14C3C1故障；

4、交流接触器故障；

5、交流逻辑控制板A14C3C2故障。

【检修步骤】

1、检查交流输入

交流输入工作电压应在125～285V之间，由于保护电压与恢复电压有10～20V回差，系统确保工作的交流范围为145～265V。若交流在125～145V或265～285V之间，则可切断交流输入电后重新开启，一般可以消除控制电路回差而使接触器重新吸合。 2、检查监控模块交流参数实时数据

若监控模块与交流屏通信正常，但检测到的交流实时电压与实际交流电压不一致，则检查或更换A14C3S1板。 3、检查A14C3C1板和交流接触器

首先检查A14C3C1板上的交流保险是否已烧断，同时用手检查交流接触器是否动作灵活，在交流断电情况下用万用表电阻档检查交流接触器控制线圈电阻是否在130欧左右。

若A14C3C1板上的2A交流保险断，更换保险后重新上电检查。
