锅炉管阀及附件检修工艺规程
1 Velan Y型无阀盖截止阀检修工艺规程
1.1 设备概况及参数
1.1.1 Velan Y型无阀盖截止阀概况
1/4英寸 – 4 英寸（8-100毫米）
Velan Y型无阀盖截止阀是加拿大威兰有限公司的，阀体为整体铸造式，这种设计结构适用在高压状态下工作。阀门带有定向阀盘, 其材质为钨铬钴合金6。钨铬钴合金是包含钨、铬、钴三种金属的合金。它的平均布氏硬度为400。在阀门行业里，它通常被当作一种理想的坚硬的表面材料来使用。然而，阀盘和阀座并非是不可毁坏。例如，如果有坚硬的杂质被夹在阀盘和阀座之间，当阀盘被压进阀座时，就有可能损毁阀门。
Velan Y型无阀盖截止阀1/4英–4 英寸（8-100毫米）用在台电SG—2026/17.5—M905锅炉的炉顶承压管道排空系统。
1.1.2 Velan Y型无阀盖截止阀参数
1.1.2.1推荐使用的石墨密封填料的压盖螺母扭矩
尺寸
英寸 毫米 等级
扭矩
磅.英尺 牛顿.米
1/4-3/4 (8-20) 2680 14 (19)
1/4-1/2 (8-15) 4500 17 (23)
1 (25) 2680 25 (34)
3/4-1 (20-25) 4500 25 (34)
1 1/4-1 1/2 (32-40) 2680 59 (80)
1 1/4 (32) 4500 30 (40)
2-4 (50-100) 2680 82 (111)
1 1/2 –2 (40-50) 4500 59 (80)
2 1/2
– 4 (65-100) 4500 82 (111)
部分阀门出厂检修情况说明
概述：
根据修旧利废的检修管理要求，计划将#1炉A修、公用系统检修及2014年7月#2机消缺时所更换的部分仍具备修理价值的旧阀门送至专业阀门修理厂进行检修，使其具备再次使用的条件。
一、 拟维修阀门情况
名称 型号 数量 更换时间
高压给水热母管分段门1 Z962Y-200 DN225 PN20 T<450℃ 1 2014年9月公用系统检修
#1炉给水电动门 Z962Y-200 DN150PN200 T<450℃ 1 2014年9月#1炉A修
#1高加进汽电动门 Z941H-40 DN125 PN40 T<450℃ 1 2014年7月#2机消缺
#2高加进汽电动门 Z941H-64 DN125 PN64 T<450℃ 1 2014年7月#2机消缺
#2低加进汽电动门 Z941H-16 DN200 PN16 T<450℃ 1 2014年7月#2机消缺
汇众DN400总门 Z41H-25 DN400 PN25 T<450℃ 1 2014年9月公用系统检修
二、 阀门检修要求
1.阀门拆解清理阀门，去除阀腔残留结垢，将所有零部件清洗干。对碳钢阀体为进行抛丸处理，以恢复阀体原貌。
2.清洗后对阀门各部件进行测量、PMI 检测，将阀门各部件的尺寸、材质、硬化层厚度、硬度等数据精准测绘，提供阀门损坏情况说明。
3.车掉原有闸板堆焊层，重新堆焊硬质合金STL，上车床粗精加工密封面并研磨，HRC≥45，厚度≥2mm。 4.车掉原有阀座堆焊层，重新堆焊硬着合金STL，上车床粗精加工密封面并研磨，HRC≥42，厚度≥2mm。
5.车掉原有上密封面堆焊层，重新堆焊硬着合金STL，上车床机加工，HRC≥42，厚度≥2mm。
6.检查端法兰和中法兰密封槽是否磨损并补焊上车床机加工修复。
7.汇众总门检查阀杆是否拉伤、腐蚀严重，若拉伤、腐蚀严重更换新阀杆。其余阀杆打磨抛光修复；（材质:2Cr13，调质处理，硬化处理）
阀门检修工艺及维修标准
范本一：
阀门检修工艺及维修标准
1. 引言
1.1 目的
本文档旨在提供阀门检修工艺和维修标准的详细说明，以确保阀门的正常运行和维护。
1.2 适用范围
本文档适用于所有类型的阀门的检修工艺和维修标准。
2. 阀门检修工艺
2.1 准备工作
2.1.1 检查工作许可证和锁定程序
在进行阀门检修前，必须检查工作许可证和锁定程序，确保工作场所的安全。
2.1.2 准备所需材料和工具
根据阀门类型和检修工作的需求，准备所需的材料和工具，包括润滑剂、密封件、检测仪器等。2.2 检修流程
2.2.1 阀门拆卸
根据工作许可证和锁定程序，拆卸阀门并将其安全存放在指定的区域。
2.2.2 阀门清洗和维护
使用适当的清洁剂清洗阀门的内部和外部表面，并对阀门进行必要的维护，如润滑、更换密封件等。
2.2.3 阀门组装
将清洗后的阀门组装起来，确保各部件的正确安装和紧固。
2.2.4 阀门测试
对组装好的阀门进行测试，包括密封性、流量等方面的测试，以确保阀门的正常运行。
2.3 阀门维修标准
2.3.1 阀门故障分类
根据阀门故障表现和原因，将阀门故障分为不同的分类，如泄漏、堵塞等。
2.3.2 维修标准对不同类型的阀门故障，制定相应的维修标准，包括维修方法、所需材料和工具等。
3. 附件
本文档附带以下附件：
- 阀门检修工艺流程图
- 阀门维修标准表
4. 法律名词及注释
- 工作许可证：指所需进行某项工作的合法批准证书。
- 锁定程序：指为确保工作安全，限制和控制接触危险设备或系统的方法和程序。
范本二：
阀门检修工艺及维修标准
1. 简介
本文件旨在提供阀门检修工艺和维修标准的详细说明，以确保阀门的正常运行和维护。
2. 阀门检修工艺
2.1 准备工作2.1.1 检查工作许可证和锁定程序
在开始阀门检修工作之前，必须检查工作许可证和锁定程序以确保工作场所的安全。
2.1.2 准备所需材料和工具
根据阀门类型和检修需求，准备所需的材料和工具，包括润滑剂、密封件、检测仪器等。

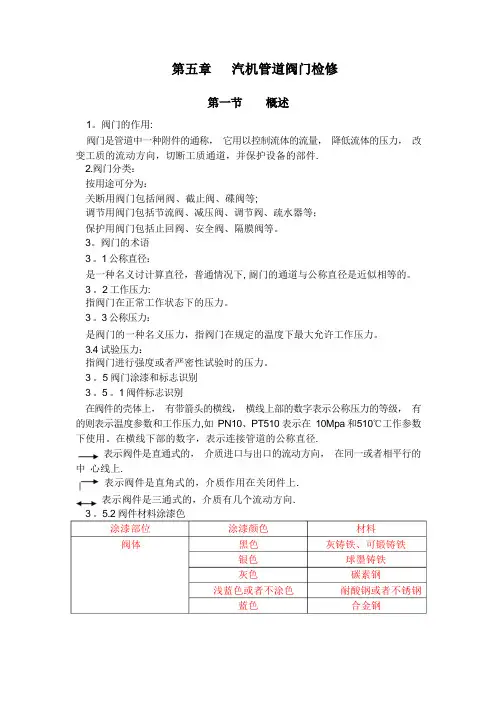

1。阀门的作用:
阀门是管道中一种附件的通称， 它用以控制流体的流量， 降低流体的压力， 改
变工质的流动方向，切断工质通道，并保护设备的部件.
2.阀门分类：
按用途可分为：
关断用阀门包括闸阀、截止阀、碟阀等;
调节用阀门包括节流阀、减压阀、调节阀、疏水器等；
保护用阀门包括止回阀、安全阀、隔膜阀等。
3。阀门的术语
3 。1 公称直径：
是一种名义讨计算直径，普通情况下, 阍门的通道与公称直径是近似相等的。
3 。2 工作压力:
指阀门在正常工作状态下的压力。
3 。3 公称压力：
是阀门的一种名义压力，指阀门在规定的温度下最大允许工作压力。
3.4 试验压力：
指阀门进行强度或者严密性试验时的压力。
3 。5 阀门涂漆和标志识别
3 。5 。1 阀件标志识别
在阀件的壳体上， 有带箭头的横线， 横线上部的数字表示公称压力的等级， 有
的则表示温度参数和工作压力,如 PN10、PT510 表示在 10Mpa 和510℃工作参数
下使用。在横线下部的数字，表示连接管道的公称直径.
表示阀件是直通式的， 介质进口与出口的流动方向， 在同一或者相平行的中 心线上.
表示阀件是直角式的，介质作用在关闭件上.
表示阀件是三通式的，介质有几个流动方向.
3 。5.2 阀件材料涂漆色
涂漆部位 涂漆颜色 材料
阀体 黑色 灰铸铁、可锻铸铁
银色 球墨铸铁
灰色 碳素钢
浅蓝色或者不涂色 耐酸钢或者不锈钢
蓝色 合金钢
弹簧式安全阀是一种自动阀门， 能不借助任何外力而只利用介质本身的力来排
出一额定数量的流体, 以防止系统内压力超过预定的安全值. 当压力恢复正常后，
