5-3 斜二轴测图的画法
图5-17 斜二轴测图的形成
斜二轴测图是由斜投影方式获得的,当选定的轴测投影面平行于V面,投射方向倾斜于轴测投影面,并使OX轴与OY轴夹角为135,沿OY轴的轴向伸缩系数为0.5时,所得的轴测图就是斜二等轴测图,简称斜二测图。
一、斜二轴测图的特点
由于斜二轴测图的XOZ面与物体参考坐标系的X0O0Z0 面平行,所以物体上与正面平行的平面的轴测投影均反映实形。斜二测图的轴间角是:∠XOY=∠YOZ=135,∠ZOX=90。在沿OX、OZ方向上,其轴向伸缩系数是1,沿OY方向则为0.5。图5-18示出了斜二测的轴间角和一个长方体的斜二轴测图。
投射方向
轴测投影面
轴测轴
轴测图
由斜二测图的特点可知,立体上平行于正面的圆,经斜二测投影后保持不变,而平行于水平面和侧面的圆则无此特点,它们投影后变为椭圆,并且短轴不与相应的轴测轴平行,见图5-19,这些椭圆的作图过程也很繁琐,为作图方便起见,对于那些在相互平行的平面内有较多曲线(如圆或圆弧等),形状复杂的立体,常采用斜二轴测投影,并且作图时总把这些平面定为正平面。
(a)轴间角 (b)正投影视图 (c)按轴向伸缩系数作图
图5-18 斜二轴测图的轴间角和轴向伸缩系数
正等轴测图及其画法
集团标准化小组:[VVOPPT-JOPP28-JPPTL98-LOPPNN]
第四章 轴测图
第二节 正等轴测图及其画法
教学目的: 授课形式
1、悉正等轴测图的轴间角和轴向伸缩系数; 讲授
2、掌握正等轴测图的画法。
教学重点: 授课类型
正等轴测图的画法。 新授
教学难点: 课时
正等轴测图的画法及注意事项。 1课时
学情分析:
本次课学习正等轴测图的画法,以帮助学生更好的理解三视图。对于学习机械制图时间不长的学生来说识图是一大难题,由此借助轴测图更好的构建学生的空间想象力。画轴测图学生会比较感兴趣,但是有一定的难度,这个难度有很大一部分取决于学生的空间想象能力。
教 学 内 容 参 考 教 法
复习导入(3分钟):

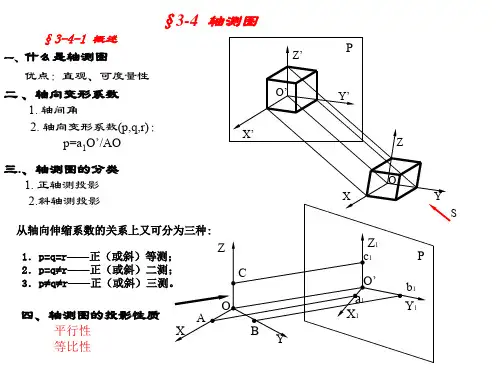

问题:轴测投影的基本特性?
讲授新课
一、正等轴测图的轴间角、轴向伸缩系数(5分钟)
1、 轴间角(3分钟)
XOY=XOZ=YOZ=120o
轴测轴画法:Z轴垂直于水平线;
水平线逆时针旋转30o得到X轴;
水平线顺时针旋转30o得到Y轴。
2、 轴向伸缩系数(2分钟)
P=q=r=1
实物上和坐标轴平行的线段,画在轴测图中的尺寸不变。
二、正等轴测图的画法(29分钟)
步骤:1、在视图上确定坐标轴原点和坐标轴。
2、画轴测轴。 温故所学知识,联系新知识,为新课做好铺垫。(3分钟)
学生通过图形进行熟悉,记忆!
绘制轴测长方体的正等轴测图时,先由物体所在的由三个互相垂直的投影面构成
3、按坐标关系画出物体的轴测图。
例题1、
由下面的长方体为例,通过其三视图来进行正等轴测图的绘制。(绘制时按照步骤三步走来画,并用课件动画进行展示)
三视图如下:
步骤1:确定坐标原点和坐标系
步骤2:建立轴测轴 的空间说起,让学生回忆主视图、俯视图、左视图分别处在哪两个坐标轴所形成的平面内。为学生在三视图中建立坐标系做铺垫。
教学时数:3 学时
课 题:§4-2 正等轴测图及其画法
教学目标:
掌握正等测图的画法。
教学重点:
平面立体,平面坐标的回转体的正等测轴测图的画法。
教学难点:
熟练掌握正等测图的画法。
教学方法:
讲练结合
教 具:
挂图、模型
教学步骤:
(复习提问)
1、轴测图是指什么?
2、轴间角是如何定义的?
3、轴向伸缩系数指什么?
(引入新课)
(讲授新课)
§4-2 正等轴测图及其画法
一、正等轴测图的轴间角、轴向伸缩系数 正等测图的轴间角
1、 ∠XOY=∠XOZ=∠YOZ=1200
2、 三根轴的简化伸缩系数 p=q=r=1
二、正等轴测图的画法
1、平面立体正等轴测图的画法
例:已知长方体的三视图,画它的正等轴测图。
解:分析:图4-2a为长方体的三视图。长方体共有八个顶点,用坐标确定各个顶点在其轴测图中的位置,然后连接各点的棱线即为所求。
作图步骤:
(1)在三视上定出原点和坐标轴的位置。设定右侧后下方的棱角为原点,X、Y、Z轴是过原点的三条棱线,如图4-2a所示。
(2)用30º的三角板画出三根轴测轴,在X轴上量取物体的长l,在Y轴上量取宽b;然后由端点Ⅰ和Ⅱ分别画出X、Y轴的平行线,画出物体底面的形状,如图4-2b所示。
(3)由长方体底面各端点画Z轴的平行线,在各线上量取物体的高度h,得到长方体顶面各端点。把所得各点连接起来并擦去多余的棱线,即得物体的顶面、正面和侧面的形状,如图4-2c所示。
(4)擦去轴测轴线,描深轮廓线,即得长方体正等轴测图。
学生练习:
画出垫块的正等轴测图。
分析:图4-3所示的垫块为一个简单的组合体,是由两个长方体与一个三棱柱组合而成的。只要画出底部长方体后,应用叠加法就可得到它的正等轴测图。
作图步骤:
(1)使OZ轴处于垂直位置,OX,OY与水平成30º;根据三视图尺寸(图4-3a)画出长方体的正等轴测图,如图4-3b所示。
欢迎共阅
第四章 轴测图
第二节 正等轴测图及其画法
教学目的: 授课形式
1、悉正等轴测图的轴间角和轴向伸缩系数; 讲授
2、掌握正等轴测图的画法。
教学重点: 授课类型
正等轴测图的画法。 新授
教学难点: 课时
正等轴测图的画法及注意事项。 1课时
学情分析:
本次课学习正等轴测图的画法,以帮助学生更好的理解三视图。对于学习机械制图时间不长的学生来说识图是一大难题,由此借助轴测图更好的构建学生的空间想象力。画轴测图学生会比较感兴趣,但是有一定的难度,这个难度有很大一部分取决于学生的空间想象能力。
教 学 内 容 参 考 教 法 欢迎共阅
复习导入(3分钟):
问题:轴测投影的基本特性?
讲授新课
一、正等轴测图的轴间角、轴向伸缩系数(5分钟)
1、 轴间角(3分钟)
XOY=XOZ=YOZ=120o
轴测轴画法:Z轴垂直于水平线;
水平线逆时针旋转30o得到X轴;
水平线顺时针旋转30o得到Y轴。
2、 轴向伸缩系数(2分钟)
P=q=r=1
实物上和坐标轴平行的线段,画在轴测图中的尺寸不变。
二、正等轴测图的画法(29分钟)
步骤:1、在视图上确定坐标轴原点和坐标轴。
2、画轴测轴。
3、按坐标关系画出物体的轴测图。
例题1、
由下面的长方体为例,通过其三视图来进行正等轴测图的绘制。(绘制时按照步骤三步走来画,并用课件动画进行展示)
三视图如下:
步骤1:确定坐标原点和坐标系 温故所学知识,联系新知识,为新课做好铺垫。(3分钟)
学生通过图形进行熟悉,记忆!
绘制轴测长方体的正等轴测图时,先由物体所在的由三个互相垂直的投影面构成的空间说起,让学生回忆主视图、俯视图、左视图分别处在哪两个坐标轴所形成的平面内。为学生在三视图中建欢迎共阅
步骤2:建立轴测轴
立坐标系做铺垫。
建立轴测轴需要注意Z轴一定和水平线垂直
