线性电子线路试题7

  • 格式：doc
  • 大小：76.90 KB
  • 文档页数：3

1 线性电子线路试题7

一、是非题（20分）

1．N型半导体的空穴浓度比本征半导体的空穴浓度大。 （ ）

2．空穴运动实质上是自由电子的反向运动。 （ ）

3．固定偏置电路RB、VCC不变时，为使Q点脱离饱和区，可减小RC。 （ ）

4．场效应管温度特性比三极管差，但集成度较高。 （ ）

5．增强型MOS管同结型场效应管一样，可采用自偏置方式。 （ ）

6．温度升高时三极管参数、ICBO、VBE(on)，其结果均使ICQ。 （ ）

7．一信号源内阻较小，若要求负载变化时输出电流基本不变，应采用电流串联负反馈。（ ）

8．放大电路输出电阻随负载电阻的变化而变化。 （ ）

9．三种组态电路中，共集电路特点：Ri大、Ro小、Ai 1。 （ ）

10．简单电容补偿技术是通过降低P1增加系统稳定性的。 （ ）

二、（5分）设二极管为理想器件，V16V，V29V，R3k，试判断图示电路中二极管是导通还是截止，并求VAO值。

三、（15分）图示电路，已知场效应管的gm、三极管的、rbe及各电阻值，rds与rce忽略不计。（1）试指出放大电路由哪两种组态组合而成。（2）写出Ri、Ro、Av的表达式。

+

- -

+ D1

D2

V2 V1 R +

- A

O VAO

2 四、（20分）差分放大电路如图所示，已知60，VBE(on)0.7V。（1）求ICQ1，ICQ2。（2）当vi1100mV，vi250mV时，求输出电压vo。

五、（10分）图示电路，已知RE1750，RE21.2k，RS1k，RC24k，RL1k，Rf10k，设各电容对交流呈短路，RB1、RB2忽略不计，试在深度负反馈条件下估算Avfs。

六、（10分）已知基本放大器中频增益AI103，极点频率fP11MHz，fP210MHz，f P3100MHz，若要求闭环中频增益AfI20dB，试用渐近波特图判断电路是否自激。

七、（10分）图示电路，集成运放是理想的。已知vs12mV，vs24mV，试求输出电压vo。

-

+ R1 R2

R3 R4 100k

100k

50k 50kvs1

vs2 vo

3 -

+

-

+

八、（10分）由理想运放构成的电路如图所示，写出vo的表达式，并在R1R31k，R2R410k时，计算Av值。

参考答案

一、错、错、对、错、错、对、对、错、错、对

二、（1）D1管截止，D2管导通，VAO6V

三、（1）T1、T2组成共漏—共发组合放大器。

（2）RiRG，RoRC，2ebmCm2ebCi2mi2m211)(1rgRgrRRgRgAAAvvv

四、mA 24.02 mA48.00EE2CQ1CQEEEE)on(BEEEIIIRVVI，

k 61.626)1(1CQ2eb1ebIrr

167.02// 8.34)//(21EELC2cebBLC2dRRRArRRRAvv，

V 73.1 mV 50 mV 752id2dic2coi2i1id2i1iicvAvAvvvvvvvvv，，

五、47.7// 3.91 107.0SLC2fsifsfiifs2Ef2EoffiRRRAAkARRRiikivi，，

六、因相位裕量0，因此电路自激。

七、vovo1vo20.5(2sv-1sv)1mV

八、10 )()1(122ii1oi2i112i243412i112oRRvvvAvvRRvRRRRRvRRvv，

R4 vi1

vi2 A1

A2 vo R1

R3 R2 vo1

合集下载

电子电工学复习资料(答案) (1)

电子电工学复习资料(答案) (1)

一、填空题

1．任何一个完整的电路都必须由（ 电源 ）、（负载 ）、（ 连接部分）三个基本部分组成，电路的作用是对电能进行（ 传输 ）和（ 转换 ），对电信号进行（ 传递 ）和（ 处理 ），电源或信号源产生的电压和电流称为（ 激励 ），相应在电路元件上产生的电压和电流称为（ 响应 ）。

2．在电路分析中规定（ 正电荷 ）的运动方向为电流的实际方向。在直流电路中，电源的工作状态有3种，分别为（ 有载 ）、（ 开路 ）和（ 短路 ）。

3．在正弦交流电路中，（ 频率（周期） ）、（ 幅值 ）和（ 初相位 ）称为正弦量的三要素。（ 电感 ）元件和（ 电容 ）元件称为动态元件，感抗与（频率）成正比，容抗与（ 频率 ）成反比。

4．在RLC串联电路中，在进行正弦量的相量计算时常用到3个三角形，它们分别是（阻抗 ）三角形、（ 电压 ）三角形和（ 功率 ）三角形。如果已知RLC串联电路的电流有效值为5A，电阻为30Ω，感抗为40Ω，容抗为80Ω，则电路复阻抗的模为（ 50欧姆），电路为（ 容性 ）性电路，电路的有功功率为（750W ），无功功率为（ -1000Var ）。

5．在RLC串联电路中，发生谐振的条件是（ CLXX ），此时电路中的（ 电流 ）达到最小，（ 电压 ）达到最大，如果设 R = 1 Ω，L = 10 –3 H，C = 10 –5F，则电路的谐振角频率为（104rad/s），电路的品质因素 Q 为（ 10 ），如果在电路加上10 V 的电压源，此时电感和电容二端的电压分别为（j100V ）和（ -j100V ），因此串联谐振又称为（ 电压 ）谐振。

6．在三相交流电路中，负载为星形连接时，线电压与相电压的关系是（ PlUU3），线电流和相电流的关系是（plII），线电压和相电压的相位关系是（线电压超前相电压30）。负载为三角形连接时，线电压和相电压的关系是（plUU），线电流和相电流的关系是（plII3 ），线电流和相电流的相位关系是（ 线电流滞后相电30）。

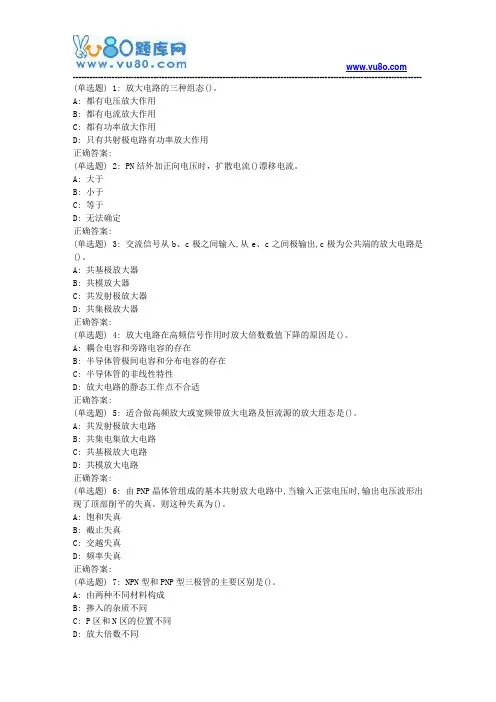

大工18秋《模拟电子线路》在线作业2(满分题)

大工18秋《模拟电子线路》在线作业2(满分题)

------------------------------------------------------------------------------------------------------------------------------

(单选题) 1: 放大电路的三种组态()。

A: 都有电压放大作用

B: 都有电流放大作用

C: 都有功率放大作用

D: 只有共射极电路有功率放大作用

正确答案:

(单选题) 2: PN结外加正向电压时，扩散电流()漂移电流。

A: 大于

B: 小于

C: 等于

D: 无法确定

正确答案:

(单选题) 3: 交流信号从b、c极之间输入,从e、c之间极输出,c极为公共端的放大电路是()。

A: 共基极放大器

B: 共模放大器

C: 共发射极放大器

D: 共集极放大器

正确答案:

(单选题) 4: 放大电路在高频信号作用时放大倍数数值下降的原因是()。

A: 耦合电容和旁路电容的存在

B: 半导体管极间电容和分布电容的存在

C: 半导体管的非线性特性

D: 放大电路的静态工作点不合适

正确答案:

(单选题) 5: 适合做高频放大或宽频带放大电路及恒流源的放大组态是()。

A: 共发射极放大电路

B: 共集电集放大电路

C: 共基极放大电路

D: 共模放大电路

正确答案:

(单选题) 6: 由PNP晶体管组成的基本共射放大电路中,当输入正弦电压时,输出电压波形出现了顶部削平的失真。则这种失真为()。

A: 饱和失真

B: 截止失真

C: 交越失真

D: 频率失真

正确答案:

(单选题) 7: NPN型和PNP型三极管的主要区别是()。

A: 由两种不同材料构成

B: 掺入的杂质不同

C: P区和N区的位置不同

D: 放大倍数不同

------------------------------------------------------------------------------------------------------------------------------

《电路与电子技术》习题库1

《电路与电子技术》习题库1

1 第1章 电路模型和电路定律

三、单项选择题

1、当电路中电流的参考方向与电流的真实方向相反时，该电流（ B ）

A、一定为正值 B、一定为负值 C、不能肯定是正值或负值

2、已知空间有a、b两点，电压Uab=10V，a点电位为Va=4V，则b点电位Vb为（ B ）

A、6V B、－6V C、14V

3、当电阻R上的u、i参考方向为非关联时，欧姆定律的表达式应为（ B ）

A、Riu B、Riu C、

iRu

4、一电阻R上u、i参考方向不一致，令u=－10V，消耗功率为0.5W，则电阻R为（ A ）

A、200Ω B、－200Ω C、±200Ω

5、两个电阻串联，R1：R2=1：2，总电压为60V，则U1的大小为（ B ）

A、10V B、20V C、30V

6、电阻是（ C ）元件，电感是（ B ）的元件，电容是（ A ）的元件。

A、储存电场能量 B、储存磁场能量 C、耗能

7、理想电压源和理想电流源间（ B ）

A、有等效变换关系 B、没有等效变换关系 C、有条件下的等效关系

8、当恒流源开路时，该恒流源内部（ B ）

A、有电流，有功率损耗 B、无电流，无功率损耗 C、有电流，无功率损耗

9、图示电路中5V电压源发出的功率P等于（ A ）

A）15W B）－15W

C）30W D）－30W

五、计算分析题

1、图1.1所示电路，已知U=3V，求R。（2Ω）

2、图1.2所示电路，已知US＝3V，IS＝2A，求UAB和I。（3V、5A）

3、图1.3所示电路，负载电阻RL可以任意改变，问RL等于多大时其上可获得最大功率，1mA 2KΩ + 10V － 4KΩ ＋

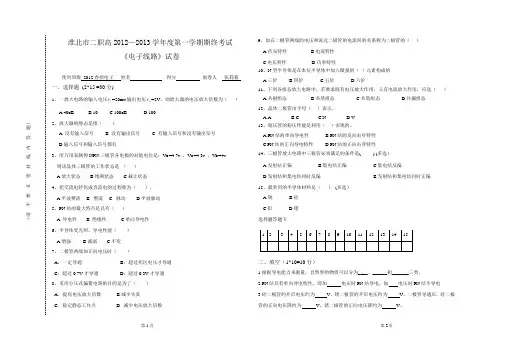

电子线路期终试卷2
