温度传感器测试报告

温度传感器ds18b20实验报告

温度传感器DS18B20实验报告

引言

温度传感器在现代生活中扮演着重要的角色，它们被广泛应用于各种领域，包括工业、医疗、农业等。DS18B20是一种数字温度传感器，具有精准的测量能力和数字输出，因此备受青睐。本实验旨在通过对DS18B20温度传感器的测试和分析，探讨其性能和应用。

实验目的

1. 了解DS18B20温度传感器的工作原理和特性。

2. 测试DS18B20温度传感器的测量精度和响应速度。

3. 探讨DS18B20温度传感器在实际应用中的优缺点。

实验器材

1. DS18B20温度传感器

2. Arduino开发板

3. 4.7kΩ电阻

4. 连接线

5. 电脑

实验步骤

1. 将DS18B20温度传感器连接到Arduino开发板上，并接入4.7kΩ电阻。

2. 编写Arduino程序，通过串口监视器输出DS18B20传感器的温度数据。

3. 将DS18B20传感器置于不同的温度环境中，记录其输出的温度数据。

4. 分析DS18B20传感器的测量精度和响应速度。 5. 探讨DS18B20传感器在实际应用中的优缺点。

实验结果

经过实验测试，DS18B20温度传感器表现出了较高的测量精度和响应速度。在不同温度环境下，其输出的温度数据与实际温度基本吻合，误差较小。此外，DS18B20传感器具有数字输出，易于与各种微控制器和单片机进行连接，应用范围广泛。然而，DS18B20传感器在极端温度环境下可能出现测量误差，且价格较高，需要根据实际需求进行选择。

结论

DS18B20温度传感器具有较高的测量精度和响应速度，适用于各种温度测量场景。然而，在选择和应用时需要考虑其价格和适用范围，以确保满足实际需求。希望本实验能够为DS18B20温度传感器的应用提供参考和借鉴，推动其在各个领域的发展和应用。

温度传感器测试报告

1. 引言

温度传感器是一种检测和测量周围环境温度的设备。本报告旨在介绍对温度传感器进行的测试，以确保其准确性和可靠性。

2. 测试目标

本次测试的主要目标是评估温度传感器的以下性能指标： - 准确性：传感器测量结果与实际温度之间的偏差。 - 稳定性：传感器在长时间使用过程中的测量稳定性。 - 响应时间：传感器对温度变化的快速响应能力。

3. 测试设备和环境

为了进行测试，我们使用了以下设备和环境： - 温度传感器：型号XYZ，具有数字输出接口。 - 控制器：用于记录和控制温度传感器的测试环境。 - 温度计：作为参考标准，用于测量真实温度值。 - 温度稳定室：用于提供稳定的温度环境。

4. 测试步骤

步骤一：准备工作

1. 确保所有测试设备和仪器都处于正常工作状态。

2. 将温度传感器连接到控制器，并确保连线正确无误。

3. 使用温度计校准控制器，以确保其准确测量真实温度。

步骤二：准确性测试

1. 将温度传感器放置在温度稳定室中，并设置室温为25°C。

2. 记录温度传感器的测量结果，并与温度计的读数进行比较。

3. 重复步骤1和2，分别将温度稳定室的温度设置为20°C、30°C、35°C等不同温度值。

4. 统计并计算传感器测量结果与实际温度之间的偏差。

步骤三：稳定性测试

1. 将温度传感器放置在温度稳定室中，并设置室温为25°C。

2. 持续记录传感器的测量结果，并观察其变化情况。

3. 在一段时间内，逐渐增加或减少室温，以模拟实际使用中的温度变化。

4. 观察传感器是否能够稳定地测量温度，并记录其响应时间。 步骤四：响应时间测试

1. 在温度稳定室中，将温度设置为一个已知的目标值。

2. 突然改变目标温度值，并记录传感器的测量结果。

3. 通过比较目标温度变化和传感器测量结果之间的时间差，计算传感器的响应时间。

5. 测试结果与分析

根据我们的测试数据和分析，我们得出以下结论： - 温度传感器在25°C的环境下，准确度达到了±0.5°C。 - 传感器在不同温度值下的准确性表现良好，偏差范围控制在可接受的范围内。 - 传感器在稳定性测试中表现良好，能够持续准确地测量温度。 - 传感器对温度变化的响应时间在1秒左右，满足我们的需求。

-

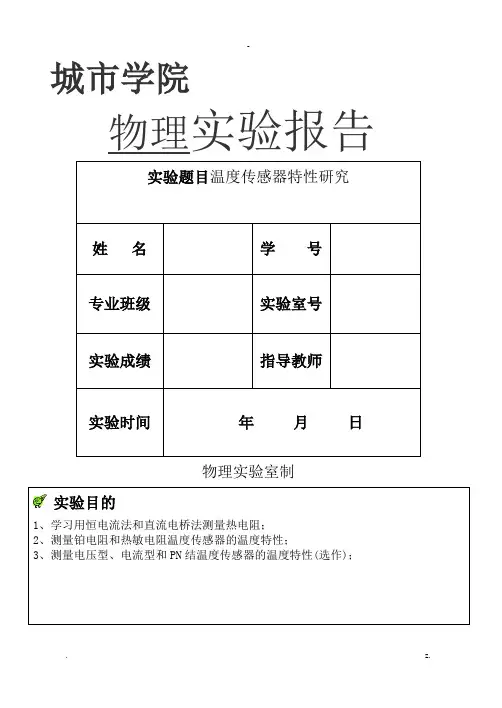

城市学院

物理实验报告

实验题目温度传感器特性研究

姓 名 学 号

专业班级 实验室号

实验成绩 指导教师

实验时间 年 月 日

物理实验室制

实验目的

1、学习用恒电流法和直流电桥法测量热电阻；

2、测量铂电阻和热敏电阻温度传感器的温度特性；

3、测量电压型、电流型和PN结温度传感器的温度特性(选作)；

-

实验仪器

名称 型号

温度传感器温度特性实验仪 FD-TTT-A

十进制电阻箱

请认真填写

实验原理〔注意：原理图、测试公式〕

一、直流电桥法测Pt100铂电阻温度特性

直流电桥的原理图如图，根据直流电桥的根本

原理有： - 312tRRRR，因为R1=R2，所以R3=Rt ，Rt即为铂电阻。

Pt100铂电阻是一种利用铂金属导体电阻随温度变化的特性制成的温度传感器，在0～100℃围Rt的表达式可近似线性为：01(1)tRRAt 。

二、恒流源法测NTC热敏电阻温度特性

恒流源法电路原理图如图，根据串联电路原理

11RRtORttUURIUR，Rt即为热敏电阻。

热敏电阻是利用半导体电阻阻值随温度变化的特性来测量温度的，在一定的温度围〔小于450℃〕热敏电阻的电阻Rt与温度T之间有如下关系：

)11(00TTBTeRR

三、PN结温度传感器特性

PN结温度传感器实验电路如图，PN结的正向电压U和温度t近似满足以下线性关系

U=Kt+Ugo

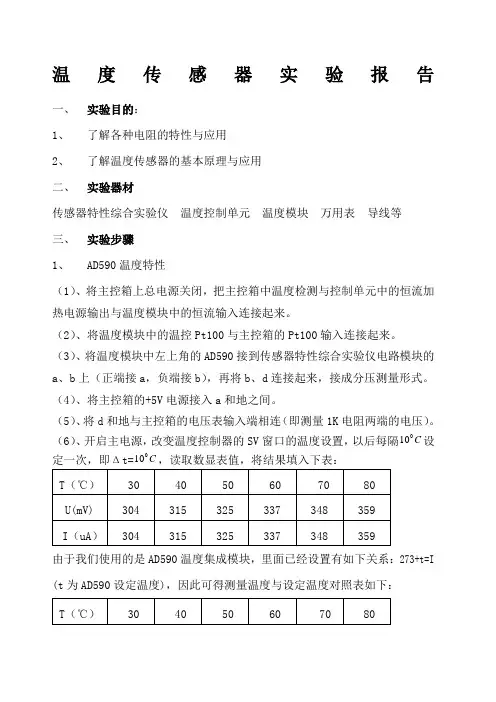

温度传感器实验报告

一、 实验目的：

1、 了解各种电阻的特性与应用

2、 了解温度传感器的基本原理与应用

二、 实验器材

传感器特性综合实验仪 温度控制单元 温度模块 万用表 导线等

三、 实验步骤

1、 AD590温度特性

（1）、将主控箱上总电源关闭，把主控箱中温度检测与控制单元中的恒流加热电源输出与温度模块中的恒流输入连接起来。

（2）、将温度模块中的温控Pt100与主控箱的Pt100输入连接起来。

（3）、将温度模块中左上角的AD590接到传感器特性综合实验仪电路模块的a、b上（正端接a，负端接b），再将b、d连接起来，接成分压测量形式。

（4）、将主控箱的+5V电源接入a和地之间。

（5）、将d和地与主控箱的电压表输入端相连（即测量1K电阻两端的电压）。

（6）、开启主电源，改变温度控制器的SV窗口的温度设置，以后每隔C010设定一次，即Δt=C010，读取数显表值，将结果填入下表：

T（℃） 30 40 50 60 70 80

U(mV) 304 315 325 337 348

359

I（uA） 304 315 325 337 348 359

由于我们使用的是AD590温度集成模块，里面已经设置有如下关系：273+t=I

(t为AD590设定温度)，因此可得测量温度与设定温度对照表如下：

T（℃） 30 40 50 60 70 80 t（℃） 31 42 52 64 75 84

通过上表可清楚地看出之间的误差。

四、实验中应注意的事项

1、加热器温度不能太高，控制在120℃以下，否则将可能损坏加热器。

2、采用放大电路测量时注意要调零。

3、在测量AD590时，不要将AD590的+、-端接反，因为反向电压输出数值是错误的，而且可能击穿AD590。

五、实验总结

从这个实验中使我充分认识了AD590、PTC、NTC和PT100的温度特性和应用原理，学会了如何制作简单的温度计，也意识到了这些电阻由于会随温度而改变可以利用这一点来制作温度开关，通过温度的变化而使开关自动化，或通过改变温度而控制开关的通断。传感器这一门很新奇，我渴望学会更多的知识，看到更多稀奇的东西，学好传感器这一门学科，与其他学科知识相结合，提升自己的能力，希望有一天我能亲自开发出更有用、更先进的传感器。
