电控柜设计规范及标准

电气控制柜设计标准

电气控制柜是工业生产中常见的设备，它承担着对电气设备进行控制和保护的重要功能。因此，电气控制柜的设计标准显得尤为重要。本文将对电气控制柜设计标准进行详细介绍，以期为相关工程技术人员提供参考和指导。

首先，电气控制柜的设计应符合国家相关标准和规定，包括但不限于《电气安装工程施工及验收规范》、《工业企业电气装置设计规范》等。这些标准和规定的制定，是为了保障电气设备在工业生产中的安全运行，因此在设计电气控制柜时，必须严格遵守这些标准和规定，确保电气控制柜的设计符合国家法律法规的要求。

其次，电气控制柜的设计应考虑到工业生产现场的实际情况。在实际工业生产现场中，电气控制柜往往会受到恶劣的环境影响，如高温、潮湿、腐蚀等，因此在设计电气控制柜时，必须考虑到这些因素，选择耐高温、防潮防腐蚀的材料，并采取相应的防护措施，确保电气控制柜在恶劣环境下能够正常运行。

另外，电气控制柜的设计还应考虑到设备的可靠性和安全性。在工业生产中，电气控制柜往往承担着对重要设备的控制和保护功能，因此在设计电气控制柜时，必须确保其具有高可靠性和安全性，能够保证设备的正常运行，并在发生故障时能够及时对设备进行保护，避免事故的发生。

此外，电气控制柜的设计还应考虑到设备的维护和维修。在工业生产中，设备的维护和维修是必不可少的，因此在设计电气控制柜时，必须考虑到设备维护和维修的便利性，设计合理的结构和布局，确保维护人员能够方便地对设备进行维护和维修，提高设备的可靠性和运行效率。

总之，电气控制柜的设计标准是保障工业生产安全和设备正常运行的重要保障。设计人员在进行电气控制柜设计时，必须严格遵守国家相关标准和规定，考虑到工业生产现场的实际情况，确保设备具有高可靠性和安全性，同时考虑到设备的维护和维修便利性，以提高设备的运行效率和安全性。希望本文能为相关工程技术人员提供一些参考和指导，促进电气控制柜设计水平的提高。

//

电气控制柜（箱）

安装接线配线规范

2014年5月

设计文件名称 安装接线配线规范

文 件 代 码

产品型号、名称 电气控制柜（箱）

共12 页 //

。

电气控制柜（箱）安装接线配线规范

1. 适用范围

本规范适用公司生产的各种低压电气控制柜（箱）、仪表盘及非标准电器产品的安装、接线、配线。

2. 目的

规范电气控制柜（箱）的安装、接线、配线，提升产品品质。

3. 参照标准

GB5226.1-2002/IEC 60204-1：2000

GB 14048.1-2006

GBT 14048.7-2006

GBT 14048.8-2006

//

4. 电控柜（箱）电器元辅件安装规范

4.1. 电控柜（箱）电器元器件安装规范：

4.1.1按产品电气原理图进行安装；根据电气原理图和电气元件清单领取元器件等各类材料。

4.1.2元器件和辅件的代用，须经技术部门同意，并办理代用手续后，方可用于装配。

4.1.3安装前仔细检查元器件是否完整无损，并经入厂检验合格，具有产品合格证和生产许可证的方可进行装配。装配过程中如果发现元器件有问题，凡能修复的应及时修复，不能修复的应更换新的元器件。

4.1.4元器件安装和布置必须考虑到安全可靠，操作方便，维修容易，牢固可靠，对称一致，整齐美观。

4.1.5装配元器件时，安装件应轻拿轻放，避免震动磕碰变形油漆脱落，所有电镀件的镀层（包括元件本身的电镀件和紧固件）不得有起皮、脱落、发黑、发霉及生锈等现象；

4.1.6仪表板、元件板安装，应先衬橡胶条，后上仪表板、元件板；装配板件时允许用木锤轻轻敲打，不允许用铁器猛击。

4.1.7一般大型器件应安装于条架或角钢上，小型器件应安装于座板或板条上。

4.1.8所有元件应按照其制造厂的安装条件（包括使用条件所需的飞弧距离，拆卸灭弧装置需要的空间等）进行安装，对于手动操作开关的安装必须保证开关的电弧对操作者不产生危险。 //

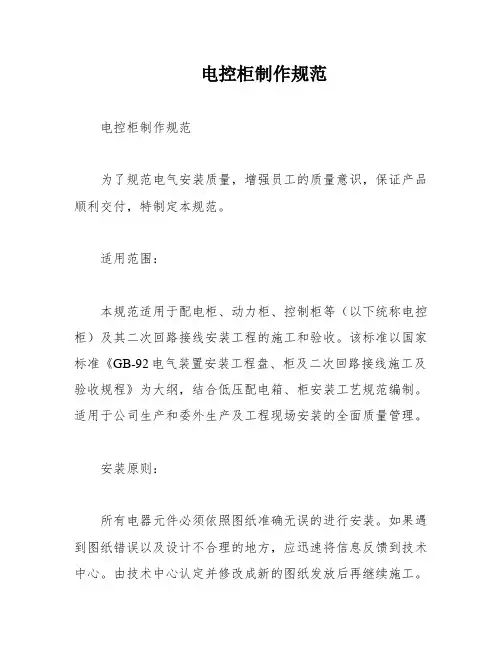

电控柜制作规范

电控柜制作规范

为了规范电气安装质量，增强员工的质量意识，保证产品顺利交付，特制定本规范。

适用范围：

本规范适用于配电柜、动力柜、控制柜等（以下统称电控柜）及其二次回路接线安装工程的施工和验收。该标准以国家标准《GB-92电气装置安装工程盘、柜及二次回路接线施工及验收规程》为大纲，结合低压配电箱、柜安装工艺规范编制。适用于公司生产和委外生产及工程现场安装的全面质量管理。

安装原则：

所有电器元件必须依照图纸准确无误的进行安装。如果遇到图纸错误以及设计不合理的地方，应迅速将信息反馈到技术中心。由技术中心认定并修改成新的图纸发放后再继续施工。不能及时发放图纸的必须由技术总监签署变更通知单才能继续施工。各部门不得擅自更改施工方案。

制作规范：

1.器件、柜壳的外观要求：合格证明齐全。电器元件型号、规格应符合设计要求，外观应完好且附件齐全、密封良好。

2.电控柜门的要求：电控柜门应能在大于90°角内灵活转动，门在转动过程中不应损坏漆膜，不应使电器元件受到冲击，门锁上后不应有明显的晃动。电控柜门与门之间的缝隙均匀差小于1000mm为1mm，大于1000mm为1.5mm，门与门框之间缝隙均匀差小于1000mm为2mm，大于1000mm为2.5mm。

3.壳体的要求：壳体焊接应牢固，焊缝应光洁均匀，不应有焊穿、裂缝、咬边、溅渣、气孔等现象，焊药皮应清除干净。壳体表面处理后，漆膜表面应丰满、色彩鲜明、色泽均匀、平整光滑，用肉眼看不到刷痕、皱痕、针孔、起泡、伤痕、斑痕、手印、修整痕迹及沾附的机械杂质等缺陷。

4.电镀件的要求：产品上所有电镀件的镀层（包括元器件本身的电镀件的镀层及紧固件）不得有起皮、脱落、发黑、生锈等现象。

5.电控柜漆层的要求：电控柜漆层应完整，无损伤，固定电器的支架等应做防腐处理。安装于同一室内且经常监视的盘、柜，其盘面颜色一致，且具有清晰而不退色的丝印和铭牌。柜内照明齐全，卫生干净整洁。

电气控制柜国家标准

电气控制柜是工业生产中常见的设备，它承担着控制、保护和监测电气设备的重要任务。为了保障电气控制柜的安全可靠运行，我国制定了一系列的国家标准，对电气控制柜的设计、制造、安装和运行提出了严格的要求。本文将对电气控制柜国家标准进行详细介绍，以便相关从业人员更好地了解和遵守这些标准。

首先，电气控制柜的国家标准主要包括GB 7251.1-2013《低压成套开关设备和控制设备 第1部分，低压成套开关设备》、GB 7251.3-2013《低压成套开关设备和控制设备 第3部分，控制设备》等。这些标准从设备的选型、布置、绝缘、电气连接、短路保护、过载保护等方面进行了详细的规定，旨在确保电气控制柜在设计和制造过程中符合国家安全标准，能够在实际运行中稳定可靠地工作。

其次，电气控制柜的国家标准对于设备的安装和调试也有着明确的要求。在安装过程中，必须按照相关标准对设备进行正确的接地和接线，保证设备的安全可靠运行。同时，对于设备的调试，国家标准也规定了相应的步骤和方法，以确保设备在投入运行前能够进行全面的检查和测试，排除潜在的安全隐患。

另外，电气控制柜的国家标准还对设备的运行和维护提出了具体的要求。在设备运行过程中，必须严格按照标准操作程序进行操作，保证设备的正常运行。同时，对于设备的维护，国家标准也规定了维护周期、维护内容和维护方法，以确保设备能够长期稳定可靠地工作。

总的来说，电气控制柜国家标准的制定和执行，对于保障工业生产中电气设备的安全可靠运行起着至关重要的作用。相关从业人员必须深入学习和理解这些标准，严格遵守标准的要求，确保设备在设计、制造、安装、运行和维护的每个环节都能够符合国家标准，保障人员和设备的安全。同时，制定和完善相关的行业标准和规范也是非常重要的，以适应不断发展和变化的工业生产需求，推动电气控制柜行业的健康发展。 综上所述，电气控制柜国家标准是保障设备安全可靠运行的重要依据，相关从业人员必须深入学习和遵守这些标准，促进工业生产的安全和稳定发展。希望通过本文的介绍，能够增强大家对电气控制柜国家标准的认识，提高大家对标准的重视和遵守意识，确保设备在生产中能够安全可靠地运行。
