三相电特征

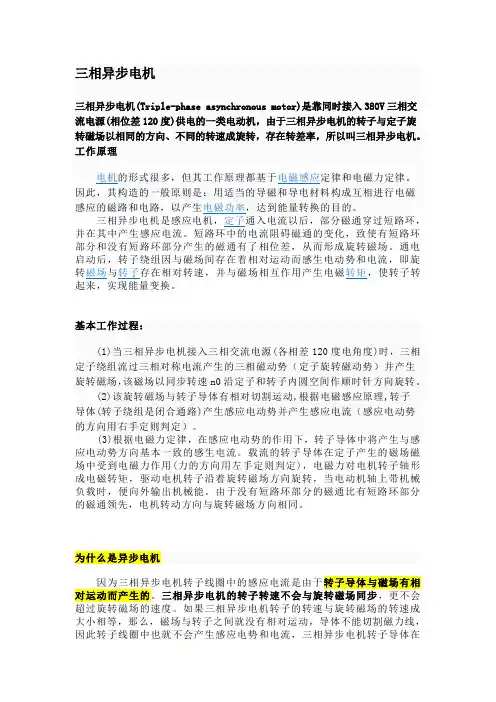

三相异步电机

三相异步电机(Triple-phase asynchronous motor)是靠同时接入380V三相交流电源(相位差120度)供电的一类电动机，由于三相异步电机的转子与定子旋转磁场以相同的方向、不同的转速成旋转，存在转差率，所以叫三相异步电机。工作原理

电机的形式很多，但其工作原理都基于电磁感应定律和电磁力定律。因此，其构造的一般原则是：用适当的导磁和导电材料构成互相进行电磁感应的磁路和电路，以产生电磁功率，达到能量转换的目的。

三相异步电机是感应电机，定子通入电流以后，部分磁通穿过短路环，并在其中产生感应电流。短路环中的电流阻碍磁通的变化，致使有短路环部分和没有短路环部分产生的磁通有了相位差，从而形成旋转磁场。通电启动后，转子绕组因与磁场间存在着相对运动而感生电动势和电流，即旋转磁场与转子存在相对转速，并与磁场相互作用产生电磁转矩，使转子转起来，实现能量变换。

基本工作过程：

(1)当三相异步电机接入三相交流电源(各相差120度电角度)时，三相定子绕组流过三相对称电流产生的三相磁动势（定子旋转磁动势）并产生旋转磁场，该磁场以同步转速n0沿定子和转子内圆空间作顺时针方向旋转。

(2)该旋转磁场与转子导体有相对切割运动,根据电磁感应原理,转子导体(转子绕组是闭合通路)产生感应电动势并产生感应电流（感应电动势的方向用右手定则判定）。

(3)根据电磁力定律，在感应电动势的作用下，转子导体中将产生与感应电动势方向基本一致的感生电流。载流的转子导体在定子产生的磁场磁场中受到电磁力作用(力的方向用左手定则判定)，电磁力对电机转子轴形成电磁转矩，驱动电机转子沿着旋转磁场方向旋转，当电动机轴上带机械负载时，便向外输出机械能。由于没有短路环部分的磁通比有短路环部分的磁通领先，电机转动方向与旋转磁场方向相同。

为什么是异步电机

因为三相异步电机转子线圈中的感应电流是由于转子导体与磁场有相对运动而产生的。三相异步电机的转子转速不会与旋转磁场同步，更不会超过旋转磁场的速度。如果三相异步电机转子的转速与旋转磁场的转速成大小相等，那么，磁场与转子之间就没有相对运动，导体不能切割磁力线，因此转子线圈中也就不会产生感应电势和电流，三相异步电机转子导体在磁场中也就不会受到电磁力的作用而使转子转动。因而三相异步电机的转子旋转速度不可能与旋转磁场相同，总是小于旋转磁场的同步转速。但在特殊运行方式下（如发电制动），三相异步电机转子转速可以大于同步转速。

描述三相电源的基本特点

一、引言

三相电源是指由三个同频率、同幅值、相位互差120度的正弦交流电组成的电源。在现代工业生产中，三相电源已经成为主要的供电方式。本文将从三相电源的基本特点入手，详细描述三相电源的优点和应用。

二、基本特点

1. 三相平衡

在三相电源中，每个相之间的电压和电流都是平衡的，即它们的幅值和频率都是相等的。这种平衡性使得三相电源具有更加稳定和可靠的特性。

2. 无需中性线

与单相供电不同，三相供电不需要中性线。这是因为，在三相系统中，每个相之间都有120度夹角，因此总体上没有净零线路。这种设计使得安装更加简单，并且可以减少对地线路的需求。

3. 高效节能

在给定功率下，使用三相供电比使用单相供电更加高效节能。这是因为，在单项供电系统中，只有一条导线传输功率；而在三项供电系统中，则有3条导线传输功率。由于每条导线传输功率较小，因此可以减少损耗。

4. 适用范围广

三相电源可以应用于各种不同的负载类型，包括电动机、照明设备、加热器等。这种多功能性使得三相电源成为工业生产中的主要供电方式。

5. 稳定性高

由于三相电源的平衡性和高效节能特性，它具有更高的稳定性。这种稳定性使得三相供电系统能够在压力变化较大的情况下保持稳定，从而保证生产过程的连续性。

6. 安全可靠

由于三相电源没有净零线路，因此可以减少对地线路的需求。这种设计使得三相供电系统更加安全可靠，并且可以减少对工人和设备的损伤。

7. 低成本

虽然在安装时需要使用更多的导线和设备，但是三项供电系统具有更高的效率和可靠性。这种效率和可靠性可以为企业节省大量成本，并且提高生产效率。

三、应用领域

1. 工业制造

在工业制造中，三项供电系统是最常见的供电方式之一。它们可以应用于各种不同类型的设备，包括机器人、输送带、照明设备等。

2. 农业生产

在农业生产中，三项供电系统可以应用于灌溉设备、牧场设备等。这种供电方式可以为农民提供更加高效和可靠的电力支持。

三相相电压波形

三相交流电是指电力系统中常用的一种电源形式，它由三个相位相同但互相偏移120度的正弦波电压组成。三相交流电波形具有一定的特点和优势，本文将以三相相电压波形为标题，介绍三相交流电的波形特征以及其在电力系统中的应用。

一、三相交流电的波形特征

三相交流电的波形特征主要体现在以下几个方面：

1. 相位差：三相交流电的三个相位之间相差120度，这种相位差使得三相电压波形呈现出均匀分布的特点，能够提供连续不断的电能供应。

2. 幅值相等：在理想情况下，三相交流电的三个相位的幅值是相等的，这使得三相电压波形在整个周期内呈现出对称的特点。

3. 频率：三相交流电的频率通常为50Hz或60Hz，这是由电网的工作频率决定的。频率的稳定性对电力系统的正常运行起着至关重要的作用。

二、三相交流电在电力系统中的应用

三相交流电波形在电力系统中广泛应用，其重要性体现在以下几个方面：

1. 供电稳定：三相交流电能够提供稳定的电能供应，对于电力系统的正常运行至关重要。通过合理的调度和控制，可以保证用户得到稳定的电力供应。

2. 传输效率高：相比于单相交流电，三相交流电的传输效率更高。在输电过程中，三相交流电能够利用三根相位线分别传输电能，减小了线路的损耗。

3. 电力平衡：三相交流电的三个相位之间相差120度，能够使得电力系统保持较好的平衡。在电力系统中，通过合理的负载分配和控制，可以使得三相电流保持相对平衡，减小线路的过载风险。

4. 电能质量高：三相交流电波形对电能质量要求较高。电力系统中，通过采取措施，如滤波器、稳压装置等，可以保证电能质量，减小电力系统对设备和用户的影响。

5. 电力系统的可靠性：三相交流电的波形特点和优势使得电力系统具备较高的可靠性。在电力系统中，通过合理的设计和运行，可以保障电力系统的可靠供电，提高供电可靠性。

三相交流电波形具有相位差、幅值相等和频率稳定等特点，广泛应用于电力系统中。三相交流电的波形特征和优势使得电力系统能够提供稳定、高效、可靠的电力供应，为现代社会的发展提供了重要的能源支持。相信随着技术的不断进步，三相交流电在电力系统中的应用将发挥越来越重要的作用。

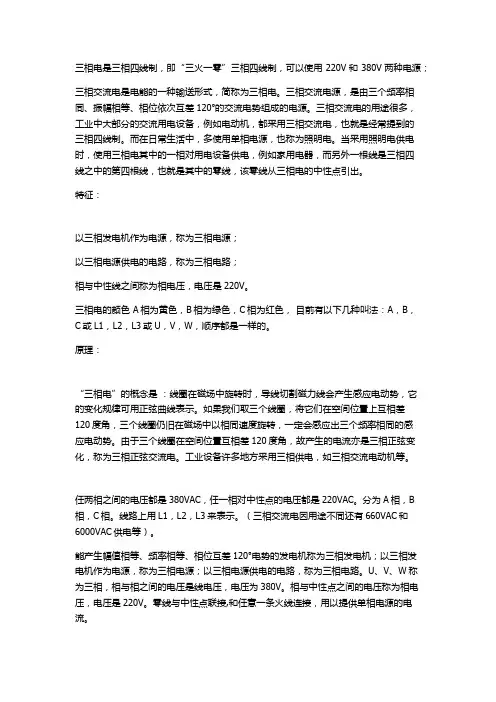

三相电是三相四线制，即“三火一零”三相四线制，可以使用220V和380V两种电源；

三相交流电是电能的一种输送形式，简称为三相电。三相交流电源，是由三个频率相同、振幅相等、相位依次互差120°的交流电势组成的电源。三相交流电的用途很多，工业中大部分的交流用电设备，例如电动机，都采用三相交流电，也就是经常提到的三相四线制。而在日常生活中，多使用单相电源，也称为照明电。当采用照明电供电时，使用三相电其中的一相对用电设备供电，例如家用电器，而另外一根线是三相四线之中的第四根线，也就是其中的零线，该零线从三相电的中性点引出。

特征：

以三相发电机作为电源，称为三相电源；

以三相电源供电的电路，称为三相电路；

相与中性线之间称为相电压，电压是220V。

三相电的颜色 A相为黄色，B相为绿色，C相为红色， 目前有以下几种叫法：A，B，C或L1，L2，L3或U，V，W，顺序都是一样的。

原理：

“三相电”的概念是 ：线圈在磁场中旋转时，导线切割磁力线会产生感应电动势，它的变化规律可用正弦曲线表示。如果我们取三个线圈，将它们在空间位置上互相差120度角，三个线圈仍旧在磁场中以相同速度旋转，一定会感应出三个频率相同的感应电动势。由于三个线圈在空间位置互相差120度角，故产生的电流亦是三相正弦变化，称为三相正弦交流电。工业设备许多地方采用三相供电，如三相交流电动机等。

任两相之间的电压都是380VAC，任一相对中性点的电压都是220VAC。分为A相，B相，C相。线路上用L1，L2，L3来表示。（三相交流电因用途不同还有660VAC和6000VAC供电等）。

能产生幅值相等、频率相等、相位互差120°电势的发电机称为三相发电机；以三相发电机作为电源，称为三相电源；以三相电源供电的电路，称为三相电路。U、V、W称为三相，相与相之间的电压是线电压，电压为380V。相与中性点之间的电压称为相电压，电压是220V。零线与中性点联接,和任意一条火线连接，用以提供单相电源的电流。
