三相电的工作原理

三相电原理和接法， 与两相电、 单相电的区别

单相电用来为民用和办公电器供电， 而三相交流系统则广泛用千配电

及直接为功率更高的设备提供电力本文介绍了三相系统的基本原理以

及可能的不同测量连接之间的差异。三相电由频率相同幅度类似的三个AC电压组成。每个ac电压相位”

与另—个ac电压

相隔120°

(图1)。这可以通过图形方式，使用波形和矢量图（图2)进行表示。

L.

Vzv.

图1.三相电压波形

V1

N

V2

图2.三相电压矢量

使用三相系统的原因有两个：

1.可以使用三个矢量间隔的电压，在马达中产生旋转磁场。从而可以在不需

要额外绕组的情况下启动马达。

2.三相系统可以连接到负载上，要求的铜缆连接数量（传输损耗）是其它方

式的一半。

我们看看三个单相系统，每个系统为—个负载提供100W的功率（图3)。总

负载是3x 100W = 300W为提供电力，1安培电流流经6根线，因此有6个单

位的损耗。也可以把三个电源连接到—个公共回程上，如（图4)所示。当每

个相位中的负载电流相同时，负载被认为是均衡的。在负载均衡、且三个电

流相位彼此位移120°

的清况下，任何时点上的电流之和都为零，回程线路中

没有电流。三相系统三相四线接法

测量四线系统中的总功率要求三个功率表。测得的电压是真实的相电压。通

过使用矢量数学运算，可以从相电压的幅度和相位中准确地计算出相间电

压。现代电源分析仪也使用基尔霍尔定律

，计算流过中线的电流。

三相1....

电混

01" "''

-·三相

.....

负栽

or

人6

IN 立"I人公

图15.

三相四线（三个功率表方法）

配置测量设备

在线数—

定(N)

时

，要求N-1

个功率表测量整体电能质量

，如功率。必须

确保拥有足够数量的通道

，且正确连接。

现代多通道功率分析仪将使用相应的内置公式

，直接计算整体电能质量

，

如瓦特、伏特、安培、伏安和功率因数。公式根据布线配置选择

，因此设置

布线对获得良好的总功率测量至关重要。拥有矢量功能的功率分析仪还将把

相电压（或Y形）分量转换成线电压（或三角形）分量。只能使用因数寸3,实

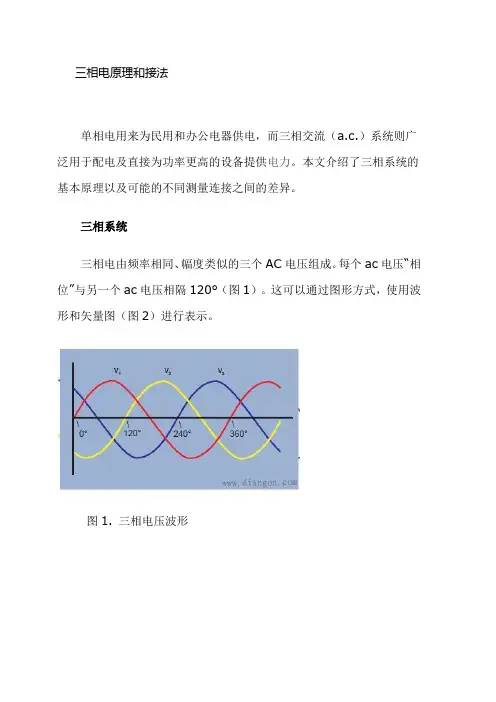

三相电原理和接法

单相电用来为民用和办公电器供电，而三相交流（a.c.）系统则广泛用于配电及直接为功率更高的设备提供电力。本文介绍了三相系统的基本原理以及可能的不同测量连接之间的差异。

三相系统

三相电由频率相同、幅度类似的三个AC电压组成。每个ac电压“相位”与另一个ac电压相隔120°（图1）。这可以通过图形方式，使用波形和矢量图（图2）进行表示。

图1. 三相电压波形

图2. 三相电压矢量

使用三相系统的原因有两个：

1. 可以使用三个矢量间隔的电压，在马达中产生旋转磁场。从而可以在不需要额外绕组的情况下启动马达。

2. 三相系统可以连接到负载上，要求的铜缆连接数量（传输损耗）是其它方式的一半。

我们看看三个单相系统，每个系统为一个负载提供100W的功率（图3）。总负载是3 x 100W = 300W.为提供电力，1安培电流流经6根线，因此有6个单位的损耗。也可以把三个电源连接到一个公共回程上，如图4所示。当每个相位中的负载电流相同时，负载被认为是均衡的。在负载均衡、且三个电流相位彼此位移120°的情况下，任何时点上的电流之和都为零，回程线路中没有电流。

图3. 三个单相电源 - 6个单位损耗

图4. 三相电源，均衡负载 - 3个单位损耗

在三相120°系统中，要求3根线传送功率，而在其它方式下则要求6根线。要求的铜缆数量减少了一半，导线传输损耗也将减半。

Y形接法或星形接法

拥有公共连接的三相系统通常如图5的示意图所示，称为“Y形或星形”接法。 公共点称为中性点。为安全起见，这个点通常在电源上接地。在实践中，负载并不是完美均衡的，要使用第四条“中性”线传送得到的电流。如果本地法规和标准允许，中性导体可能会比三条主导体小得多。

图5. Y形接法或星形接法 - 三相四线

三角形接法

上面讨论的三个单相电源也可以串联起来。在任何时点上，三个120°相移电压之和都是零。如果和为零，那么两个端点都处在相同的电位，可以联接在一起。这种接法如图7中的示意图所示，使用希腊字母Δ表示，称为三角形接法。 图6. 任意时间的瞬时电压之和为零

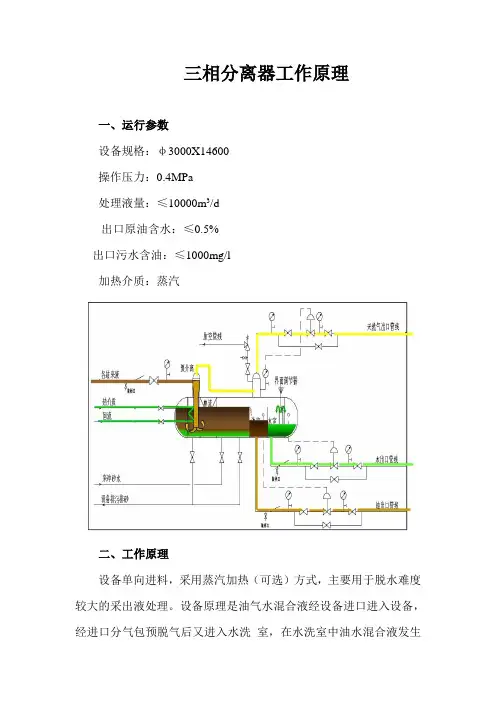

三相分离器工作原理

一、运行参数

设备规格：φ3000X14600

操作压力：0.4MPa

处理液量：≤10000m3/d

出口原油含水：≤0.5%

出口污水含油：≤1000mg/l

加热介质：蒸汽

二、工作原理

设备单向进料，采用蒸汽加热（可选）方式，主要用于脱水难度较大的采出液处理。设备原理是油气水混合液经设备进口进入设备，经进口分气包预脱气后又进入水洗 室，在水洗室中油水混合液发生碰撞，摩擦等降低界面腊的水洗 过程，分离出了大部分的游离水，没有分离的混合液经分配器布液和波纹板整流后进入沉降室，并在沉降室进行最终的油水分离，分离后的油、水分别进入油水室，并经油出口和水出口排出设备。

三、自控流程

分离器自控系统主要由三部分构成：气路、油路和水路，分别采用常规仪表对三相分离器油（水）室液位及压力进行控制。

控制系统由被控对象（液位、压力）测量单元、调节器和执行器组成。压力检测采用气动或电动压力变送器，油（水）室液位检测采用气动或电动浮球液位变送器，调节器采用气或电动调节器，执行机构采用气动薄膜调节阀或电动调节阀。

三相电表工作原理

三相电表工作原理：

一、原理简介

三相电表是一种利用多种变换原理将直流、交流电能量转换为可用数字或者模拟量输出信号的电能测量仪表，它可以用来测量三相四线制电网中电量，即电压、电流、有功功率、无功功率、功率因数等电能参数。

二、工作原理

1、电压检测：

三相电表采用三相三线电流变换原理，由三个精度表触发点共同组成了一个电压变换器，来测量电压。

2、电流检测：

典型的三相电表采用变送器法测量电流，其中测量电流的变送器是一种互感设备，用它可以形成一闭合的可变的交流电路，以把电流信号由三相电网传送到仪表上。

3、功率检测： 测量功率的变换原理有两种，一种是采用电压、电流的数字信号的乘积，来表示功率信号；另一种是采用电流变换原理，设法将功率信号变换为电压信号，以便用电压变换器测量功率。

4、功率因数检测：

测量功率因数有多种变换原理，其中最常用的就是采用四端口检测技术来测量功率因数，这种技术采用了三相四线制的电网连接方式，来测量被测物的功率因数。

三、性能特点

1、高精度：三相电表能够高精度测量电能参数，可交流测量数据的精度在1°以内。

2、抗扰性：三相电表具有良好的抗电磁干扰能力，在正常情况下不会受到电磁干扰的影响。

3、智能化：三相电表内置智能芯片，可实现现代信息化管理，准确控制、识别及安全保护功能。

4、可靠性：三相电表具有高可靠性，可长期稳定运行，在正常使用情况下具有良好的精度持久性，能有效的钝化电能参数的质量和消耗。

5、安全性：三相电表具有良好的安全性，满足相关的安全标准规范，能够有效的预防电能参数的安全泄漏和污染。
