标准输送链条规格参数

输送链条是工业生产中常见的一种传动装置，其规格参数的选择对于生产线的稳定运行和产品质量的保障具有重要意义。本文将介绍标准输送链条的规格参数，以便于生产企业在选型和使用过程中能够更加准确地进行操作。

首先，我们需要了解的是输送链条的材质。通常情况下，输送链条的材质主要包括碳钢、不锈钢和合金钢等。不同材质的输送链条适用于不同的工作环境和工作条件，因此在选择时需要根据实际情况进行综合考虑。

其次，输送链条的规格参数包括链条的型号、链节宽度、链节厚度、链轮齿数等。这些参数的选择需要根据输送设备的功率、转速、负载以及工作环境的温度、湿度等因素进行综合考虑。在选择链条的型号时，需要确保其能够满足输送设备的工作要求，并且具有一定的安全系数。

另外，输送链条的使用寿命也是一个重要的考量因素。通常情况下，输送链条的使用寿命取决于其材质、制造工艺以及使用条件等因素。因此，在选择输送链条时，需要选择具有良好耐磨性和抗拉伸性能的产品，并且在使用过程中需要进行定期的检查和维护，以确保其正常运行。

此外，输送链条的安装和调整也是至关重要的。在安装过程中，需要确保链条的张紧度和对中度适当，并且需要定期进行润滑和清洁，以确保其正常运行。同时，在使用过程中，需要注意避免过载和冲击负载，以避免对链条造成损坏。

最后，需要注意的是，输送链条的选择和使用需要根据具体的工作条件进行调整。不同的生产线和工作环境可能需要不同规格的输送链条，因此在选择和使用过程中需要根据实际情况进行调整和优化。

总之，标准输送链条的规格参数选择需要综合考虑输送设备的工作要求、工作环境的条件以及链条本身的性能等因素，以确保其能够稳定可靠地运行。希望本文能够对您在输送链条选择和使用过程中有所帮助，谢谢阅读！

合集下载

G80起重链条知识参数规格大全

G80起重链条知识参数规格大全

G80级起重链条知识大全

起重链条的外观检查

1.内/外链片是否变形，裂缝，绣蚀 2.销子是否变形或转动，绣蚀 3.滚子是否裂缝，破坏.过度磨损 4.接头是否松脱变形 5.运转时有无异音或不正常的振动，链条润滑状况是否良好

链长精度测量方法

A.测量前链条经过清洗 B.将被测链条围在两链轮上，被测链条的上下两边应得到支撑 C.测量前的链条应在施加三分之ㄧ最小极限拉伸载荷状态下停留1min

D.测量时，在链条上施加规定的测量载荷，使上下两边链条张紧.链条于链轮应保证正常齿合 E.测量两链轮中心距 测量链条伸长 1.为去除整个链条的游隙，要在链条上施加某种程度的拉扯张力状态下测量 2.测量时，为了尽量减少误差，在6-10节(link)的地方测量 3.测量节数的滚子之间的内侧L1和外侧L2尺寸，以求出判断尺寸L=(L1+L2)/2 4.求出链条的伸长长度，这个值和前项的链条伸长的使用界限值成对比 链条的伸长=判断尺寸-基准长度/基准长度*100% 基准长度=链条节距*节数

链条报废判断

1.吊链允许的磨损值不得超过圆环链棒料直径或辅具厚度的10% 2.从主环不弯曲的平面算起，主环扭曲超过10度应报废 3.吊链的任何部位出现裂纹，弯曲或扭曲现象和环铰间有卡死或僵涩滞阻等现象且不能排除时禁止使用. 4.链条和单环的永久性伸长均不得超过原长的5%编辑本段维护与保养 1. 链轮装在轴上应没有歪斜和摆动。在同一传动组件中两个链轮的端面应位于同一平面内，链轮中心距在0.5米以下时，允许偏差1毫米;链轮中心距在0.5米以上的时，允许偏差2毫米。但不允许有摩擦链轮齿侧面现象，如果两轮编移过大容易产生脱链和加速磨损。在更换链轮时必须注意检查和调整偏移量。 2. 起重链条的松紧度应适宜，太紧增加功率消耗，轴承易磨损;太松链条易跳动和脱链。链条的松紧程度为：从链条的中部提起或压下，两链轮中心距的约为2%-3%。 3. 新的起重链条过长或经使用后伸长，难以调整，可看情况拆去链节，但必须为偶数。链节应从链条背面穿过，锁片插在外面，锁紧片的开口应朝转动的相反方向。 4. 链轮磨损严重后，应同时更换新链轮和新链条，以保证良好的啮合。不能只单独更换新链条或新链轮。否则会造成啮合不好加速新链条或新链轮的磨损。链轮齿面磨损到一定程度后应及时翻面使用(指可调面使用的链轮)。以延长使用时间。 5. 旧的起重链条上不能与部分新链条混合使用，否则容易在传动中产生冲击，拉断链条。 6. 起重链条在工作中要记得及时加注润滑油。而润滑油则必须进入滚子和内套的配合间隙，以便改善工作条件，以减少磨损。

标准型号链条参数

标准型号链条参数

A系列链条标准参数

DIN

ISO

链号 ANSI

链号 节距 滚子

直径 内节内宽 销轴直径 销轴长度 内链板高度 链板厚度 极限

拉伸

载荷 每米长重

P d1 max b1 min d2

max L min Lc max h2

max T

max Q min q≈

mm inch mm mm mm mm mm mm mm kN kg/m

*03C-1 *15 4.7625 3/16" 2.48 2.38 1.62 6.10 6.90 4.30 0.60 1.80 0.08

*04C-1 *25 6.35 1/4" 3.30 3.18 2.31 7.90 8.40 6.00 0.80 3.50 0.15

*06C-1 *35 9.525 3/8" 5.08 4.77 3.58 12.40 13.17 9.00 1.30 7.90 0.33

085-1 41 12.70 1/2" 7.77 6.25 3.58 13.75 15.00 9.91 1.30 6.67 0.41

08A-1 40 12.70 1/2" 7.95 7.85 3.96 16.6 17.8 12.00 1.5 14.10 0.62

10A-1 50 15.875 5/8" 10.16 9.40 5.08 20.70 22.20 15.09 2.03 22.20 1.02

12A-1 60 19.050 3/4" 11.91 12.57 5.94 25.90 27.70 18.00 2.42 31.80 1.50

16A-1 80 25.40 1" 15.88 15.75 7.92 32.7 35.00 24.00 3.25 56.70 2.60

20A-1 100 31.75 5/4" 19.05 18.90 9.53 40.40 44.70 30.00 4.00 88.50 3.91

24A-1 120 38.100 3/2" 22.23 25.22 11.10 50.30 54.30 35.70 4.80 127.00 5.62

标准型号链条参数 2

标准型号链条参数 2

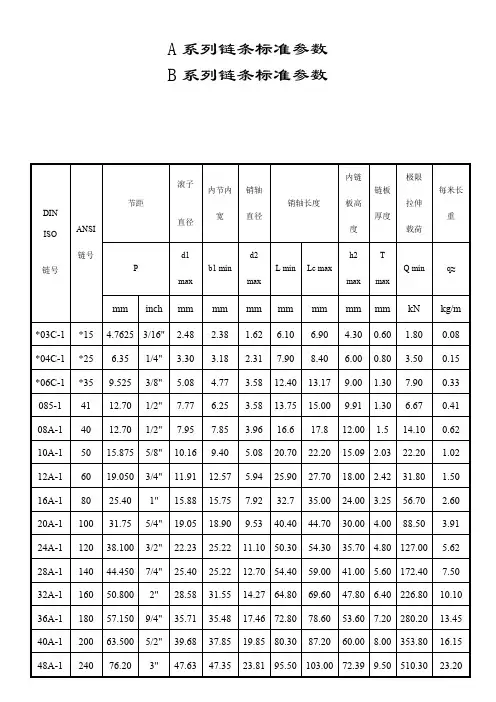

A系列链条标准参数

B系列链条标准参数

DIN

ISO

链号 ANSI

链号 节距 滚子

直径 内节内宽 销轴直径 销轴长度 内链板高度 链板厚度 极限

拉伸

载荷 每米长重

P d1

max b1 min d2

max L min Lc max h2

max T

max Q min q≈

mm inch mm mm mm mm mm mm mm kN kg/m

*03C-1 *15 4.7625 3/16" 2.48 2.38 1.62 6.10 6.90 4.30 0.60 1.80 0.08

*04C-1 *25 6.35 1/4" 3.30 3.18 2.31 7.90 8.40 6.00 0.80 3.50 0.15

*06C-1 *35 9.525 3/8" 5.08 4.77 3.58 12.40 13.17 9.00 1.30 7.90 0.33

085-1 41 12.70 1/2" 7.77 6.25 3.58 13.75 15.00 9.91 1.30 6.67 0.41

08A-1 40 12.70 1/2" 7.95 7.85 3.96 16.6 17.8 12.00 1.5 14.10 0.62

10A-1 50 15.875 5/8" 10.16 9.40 5.08 20.70 22.20 15.09 2.03 22.20 1.02

12A-1 60 19.050 3/4" 11.91 12.57 5.94 25.90 27.70 18.00 2.42 31.80 1.50

16A-1 80 25.40 1" 15.88 15.75 7.92 32.7 35.00 24.00 3.25 56.70 2.60

20A-1 100 31.75 5/4" 19.05 18.90 9.53 40.40 44.70 30.00 4.00 88.50 3.91

24A-1 120 38.100 3/2" 22.23 25.22 11.10 50.30 54.30 35.70 4.80 127.00 5.62

管链输送机技术参数

管链输送机技术参数

管链输送机技术参数

管链输送机具有设备结构简单、操作可靠、维护方便、可靠性高、投资低等特点。它常被用来作为盘式输送机、自动机等机械设备的附加输送装置。下面介绍一下管链输送机的技术参数。

一、管链输送机的尺寸

管径：Φ150-300mm。

链轨长度：20-50mm/m。

1、有多种不同规格的管链节距，可满足多种不同的安装环境，以满足不同的工况的要求。

2、链板由优质不锈钢制造，具有坚固耐用和表面光滑等特点。

3、管链输送机配有自动水平调节装置，它可以使输送管不偏移，寿命更长。

4、结构简单、设备安装简单、操作简单。

5、多种管用组合，可大大提高设备的运行能力和效率。

6、管链输送机体重轻，空间小，可根据现场安装条件所需调整尺寸和规格。

1、工作负荷：

1) 如果负荷重的话每立方米推动重量应小于5000g/m。

2）用链条驱动的链输送机，管重自重小于10kg/m。

2、工作环境：

1) 温度不能超过120℃；

2）相对湿度不得超过90％；

3) 工作噪音：60分贝（A）以下。
