实验一 熟悉汇编语言使用环境

《微机实验》报告

一、任务要求

1.掌握KeilC环境的使用

1）字节拆分、合并：调试e421.asm程序， 观察相关寄存器和单元的内容。

2）数据块填充：调试fill.asm程序，观察相关寄存器和单元的内容。

2. 编写两个十六位数的加法程序。

有两个十六位无符号数，分别存放在从20H和30H开始的数据区中，低八位先存，高八位在后，和存于R3（高八位）和R4（低八位），进位位存于R2。

二、设计思路

对于任务1，可直接创建工程模拟运行程序，调试查看结果；

对于任务2，可用加法指令ADD，但是考虑到高位存在进位，所以采用ADDC指令加法。

三、资源分配

假设两个十六位无符号数存放在从20H和30H开始的区域中，它们加法后的高位存放在R3寄存器，低位存放在R4寄存器，进位存放在R2寄存器。

四、流程图

五、源代码 （含文件头说明、资源使用说明、语句行注释）

File name: 16位加法.asm

Source used: 20H A的低位;

21H A的高位;

30H B的低位;

31H B的高位;

R3 和的高位; 开始

进位C清零

定义两个十六位无符号数

低位相加，进位存在C, 和存在R4 清零A

低位相加和存在R3

进位存在R2

结束 R4 和的低位;

R2 进位

ORG 0000H

LJMP MAIN

ORG 0100H

MAIN: CLR C

MOV 20H,#10H

MOV 21H,#2AH

MOV 30H,#21H

MOV 31H,#00H ;把两个数的高低位地址赋值

MOV R0,#20H ;A低位给R0

MOV A,30H ;B低位给A

ADDC A,R0 ;AB低位相加，进位存在C

MOV R4,A ;和存在R4

CLR A

1

实验一 熟悉c语言编程环境

实验目的

1. 熟悉C语言编程环境创天中文版VC++，掌握运行一个C程序的基本步骤，包括编辑，编译，连接跟运行。

2. 了解C语言基本框架，能够编写简单的C程序。

3. 理解程序调试的思想，能找出并改正C程序中的语法错误。

实验内容

1. 建立自己的文件夹

在磁盘上新建一个文件夹，用于存放C程序，如C:\c_programming。

2. 编程示例

在屏幕上显示一个短句“Hello World！”。

源程序

# include

int main(void)

{

printf(“Hello World!\n”);

return 0;

}

运行结果

Hello World！”

作为本书的第一个实验，在Visual c++编程环境下，以上述c语言源程序为例，介绍运行一个C程序的基本步骤，请读者按照一下步骤进行操作。

1）启动VC++。执行“开始”->“所有程序”->“Microsoft Visual Studio

6.0”->“Microsoft Visual C++ 6.0”命令，进入VC++编程环境（如图1.1所示）。

2

图1.1 VC++窗口

2）新建文件。执行“文件”->“新建”命令，单击“文件”选项卡（如图1.2所以），先在“文件”文本框中输入test，把C语言源程序文件命名为test.cpp，在“目录”下拉列表框中选择已经建立的文件夹，如C:\c_programming，然后选中”C++ Source File”,单击“确定”按钮，在C:\c_programming下就新建了文件test.cpp，并显示编辑窗口和信息窗口（如图1.3所示）。

图1.2 新建文件

3

图1.3 编辑器程序

3）编辑和保存。在编辑窗口（如图1.3所示）中输入源程序，然后执行“文件”->“保存”命令，保存源文件。

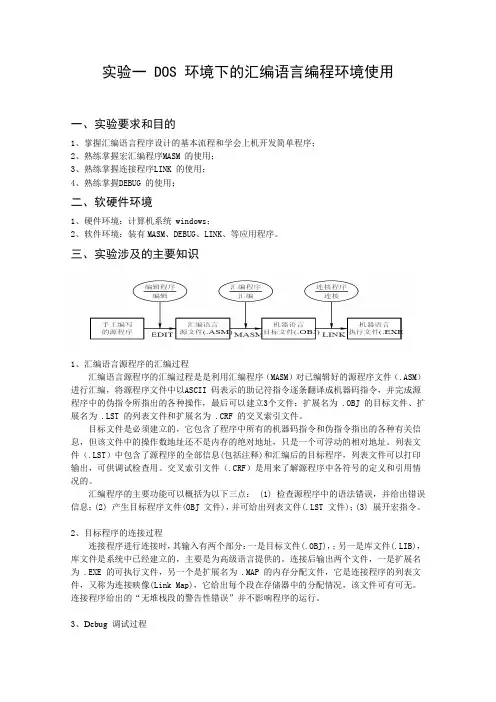

实验一 DOS 环境下的汇编语言编程环境使用

一、实验要求和目的

1、掌握汇编语言程序设计的基本流程和学会上机开发简单程序；

2、熟练掌握宏汇编程序MASM 的使用；

3、熟练掌握连接程序LINK 的使用；

4、熟练掌握DEBUG 的使用；

二、软硬件环境

1、硬件环境：计算机系统 windows；

2、软件环境：装有MASM、DEBUG、LINK、等应用程序。

三、实验涉及的主要知识

1、汇编语言源程序的汇编过程

汇编语言源程序的汇编过程是是利用汇编程序（MASM）对已编辑好的源程序文件（.ASM）进行汇编，将源程序文件中以ASCII 码表示的助记符指令逐条翻译成机器码指令，并完成源程序中的伪指令所指出的各种操作，最后可以建立3个文件：扩展名为 .OBJ 的目标文件、扩展名为 .LST 的列表文件和扩展名为 .CRF 的交叉索引文件。

目标文件是必须建立的，它包含了程序中所有的机器码指令和伪指令指出的各种有关信息，但该文件中的操作数地址还不是内存的绝对地址，只是一个可浮动的相对地址。列表文件（.LST）中包含了源程序的全部信息(包括注释)和汇编后的目标程序，列表文件可以打印输出，可供调试检查用。交叉索引文件（.CRF）是用来了解源程序中各符号的定义和引用情况的。

汇编程序的主要功能可以概括为以下三点： (1) 检查源程序中的语法错误，并给出错误信息；(2) 产生目标程序文件(OBJ 文件)，并可给出列表文件(.LST 文件)；(3) 展开宏指令。

2、目标程序的连接过程

连接程序进行连接时，其输入有两个部分：一是目标文件(.OBJ)，；另一是库文件(.LIB)，库文件是系统中已经建立的，主要是为高级语言提供的。连接后输出两个文件，一是扩展名为 .EXE 的可执行文件，另一个是扩展名为 .MAP 的内存分配文件，它是连接程序的列表文件，又称为连接映像(Link Map)，它给出每个段在存储器中的分配情况，该文件可有可无。连接程序给出的“无堆栈段的警告性错误”并不影响程序的运行。

实验一 熟悉汇编语言使用环境

1．实验目的：

（1） 熟悉汇编语言的编辑、汇编、连接、运行的全过程。

（2） 了解汇编语言的程序结构、学习调用过程实现输入输出及用INCLUDE命令包含文件的方法。

2．实验步骤：

（1） 用编辑软件记事本或EDIT 编辑一个扩展文件名为ASM的汇编语言源程序。

（2） 用汇编程序TASM 汇编上述的汇编语言源程序，形成目标代码文件。（扩展名为OBJ）

（3） 用连接程序TLINK连接目标代码文件，形成可执行文件。（扩展名为EXE）

（4） 运行可执行文件。观察执行结果，以验证其正确性。

3．从键盘上输入两个十进制数正数（-32767

参考程序：

.model small

.stack

.code

.startup

CALL read ;从键盘接受一个十进制数

call dpcrlf

MOV AX,BX

CALL read ;从键盘接受一个十进制数

call dpcrlf

ADD AX,BX

mov bx,ax

CALL write ;显示结果

call dpcrlf

.exit ;返回DOS

INCLUDE in_d_b.ASM

INCLUDE out_b_d.ASM

END

结果显示

4. 改写程序为输入两个十进制数，相减并显示输出。

参考程序：

.model small

.stack

.code

.startup

CALL read ;从键盘接受一个十进制数

call dpcrlf
