阻抗匹配

信号传输过程中负载阻抗和信源内阻抗之间的特定配合关系。一件器材的输出阻抗和所连接的负载阻抗之间所应满足的某种关系，以免接上负载后对器材本身的工作状态产生明显的影响。对电子设备互连来说，例如信号源连放大器，前级连后级，只要后一级的输入阻抗大于前一级的输出阻抗5-10倍以上，就可认为阻抗匹配良好；对于放大器连接音箱来说，电子管机应选用与其输出端标称阻抗相等或接近的音箱，而晶体管放大器则无此限制，可以接任何阻抗的音箱。

目录

英文名称

匹配条件

共轭匹配

匹配分类

何为阻抗

编辑本段英文名称

英文名称：impedance matching

编辑本段匹配条件 ① 负载阻抗等于信源内阻抗，即它们的模与辐角分别相等，这时在负载阻抗上可以得到无失真的电压传输。

②负载阻抗等于信源内阻抗的共轭值，即它们的模相等而辐角之和为零。这时在负载阻抗上可以得到最大功率。这种匹配条件称为共轭匹配。如果信源内阻抗和负载阻抗均为纯阻性，则两种匹配条件是等同的。 阻抗匹配是指负载阻抗与激励源内部阻抗互相适配，得到最大功率输出的一种工作状态。对于不同特性的电路，匹配条件是不一样的。在纯电阻电路中，当负载电阻等于激励源内阻时，则输出功率为最大，这种工作状态称为匹配，否则称为失配。

当激励源内阻抗和负载阻抗含有电抗成份时，为使负载得到最大功率，负载阻抗与内阻必须满足共扼关系，即电阻成份相等，电抗成份绝对值相等而符号相反。这种匹配条件称为共扼匹配。 阻抗匹配（Impedance matching）是微波电子学里的一部分，主要用于传输线上，来达至所有高频的微波信号皆能传至负载点的目的，不会有信号反射回来源点，从而提升能源效益。史密夫图表上。电容或电感与负载串联起来，即可增加或减少负载的阻抗值，在图表上的点会沿着代表实数电阻的圆圈走动。如果把电容或电感接地，首先图表上的点会以图中心旋转180度，然后才沿电阻圈走动，再沿中心旋转180度。重覆以上方法直至电阻值变成1，即可直接把阻抗力变为零完成匹配。

阻抗匹配和阻抗变换是什么?阻抗变换和阻抗匹配的详细概述

阻抗匹配是无线电技术中常见的一种工作状态，它反映了输入电路与输出电路之间的功率传输关系。当电路实现阻抗匹配时，将获得最大的功率传输。反之，当电路阻抗失配时，不但得不到最大的功率传输，还可能对电路产生损害。 阻抗匹配常见于各级放大电路之间、放大器与负载之间、测量仪器与被测电路之间、天线与接收机或发信机与天线之间，等等。例如，扩音机的输出电路与扬声器之间必须做到阻抗匹配，不匹配时，扩音机的输出功率将不能全部送至扬声器。如果扬声器的阻抗远小于扩音机的输出阻抗，扩音机就处于过载状态，其末级功率放大管很容易损坏。反之，如果扬声器的阻抗高于扩音机的输出阻抗过多，会引起输出电压升高，同样不利于扩，音机的工作，声音还会产生失真.因此扩音机电路的输出阻抗与扬声器的阻抗越接近越好。 又例如，无线电发信机的输出阻抗与馈线的阻抗、馈线与天线的阻抗也应达到一致。如果阻抗值不一致，发信机输出的高频能量将不能全部由天线发射出去。这部分没有发射出去的能量会反射回来，产生驻波，严重时会引起馈线的绝缘层及发信机末级功放管的损坏。为了使信号和能量有效地传输，必须使电路工作在阻抗匹配状态，即信号源或功率源的内阻等于电路的输人阻抗，电路的输出阻抗等于负载的阻抗。在一般的输入、输出电路中常含有电阻、电容和电感元件，由它们所组成的电路称为电抗电路，其中只含有电阻的电路称为纯电阻电路.

下面对纯电阻电路和电抗电路的阻抗匹配问题分别进行简要的分。1、纯电阻电路在中学物理电学中曾讲述这样一个问题：把一个电阻为R的用电器，接在一个电动势为E、内阻为r的电池组上(见图1)，在什么条件下电源输出的功率最大呢?当外电阻等于内电阻时，电源对外电路输出的功率最大，这就是纯电阻电路的功率匹配。假如换成交流电路，同样也必须满足R=r这个条件电路才能匹配。

2、电抗电路电抗电路要比纯电阻电路复杂，电路中除了电阻外还有电容和电感.元件，并工作于低频或高频交流电路。在交流电路中，电阻、电容和电感对交流电的阻碍作用叫阻抗，用字母Z表示.其中，电容和电感对交流电的阻碍作用，分别称为容抗及和感抗而.容

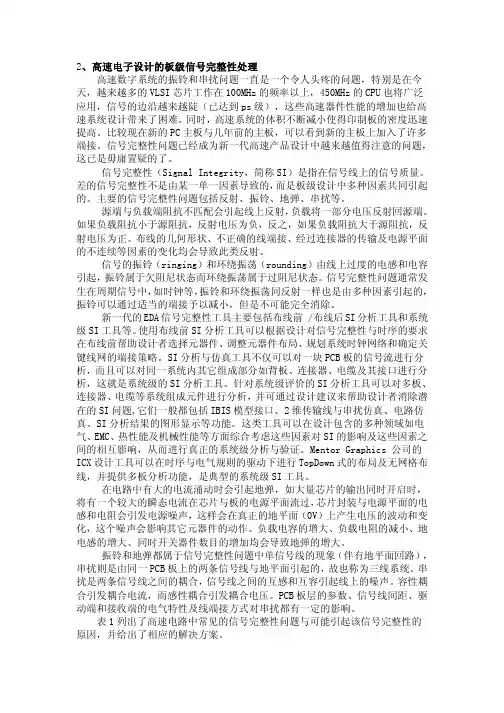

2、高速电子设计的板级信号完整性处理 高速数字系统的振铃和串扰问题一直是一个令人头疼的问题，特别是在今天，越来越多的VLSI芯片工作在100MHz的频率以上，450MHz的CPU也将广泛应用，信号的边沿越来越陡（已达到ps级），这些高速器件性能的增加也给高速系统设计带来了困难。同时，高速系统的体积不断减小使得印制板的密度迅速提高。比较现在新的PC主板与几年前的主板，可以看到新的主板上加入了许多端接。信号完整性问题已经成为新一代高速产品设计中越来越值得注意的问题，这已是毋庸置疑的了。 信号完整性（Signal Integrity，简称SI）是指在信号线上的信号质量。差的信号完整性不是由某一单一因素导致的，而是板级设计中多种因素共同引起的。主要的信号完整性问题包括反射、振铃、地弹、串扰等。 源端与负载端阻抗不匹配会引起线上反射，负载将一部分电压反射回源端。如果负载阻抗小于源阻抗，反射电压为负，反之，如果负载阻抗大于源阻抗，反射电压为正。布线的几何形状、不正确的线端接、经过连接器的传输及电源平面的不连续等因素的变化均会导致此类反射。 信号的振铃（ringing）和环绕振荡（rounding）由线上过度的电感和电容引起，振铃属于欠阻尼状态而环绕振荡属于过阻尼状态。信号完整性问题通常发生在周期信号中，如时钟等，振铃和环绕振荡同反射一样也是由多种因素引起的，振铃可以通过适当的端接予以减小，但是不可能完全消除。 新一代的EDA信号完整性工具主要包括布线前 /布线后SI分析工具和系统级SI工具等。使用布线前SI分析工具可以根据设计对信号完整性与时序的要求在布线前帮助设计者选择元器件、调整元器件布局、规划系统时钟网络和确定关键线网的端接策略。SI分析与仿真工具不仅可以对一块PCB板的信号流进行分析，而且可以对同一系统内其它组成部分如背板、连接器、电缆及其接口进行分析，这就是系统级的SI分析工具。针对系统级评价的SI分析工具可以对多板、连接器、电缆等系统组成元件进行分析，并可通过设计建议来帮助设计者消除潜在的SI问题,它们一般都包括IBIS模型接口、2维传输线与串扰仿真、电路仿真、SI分析结果的图形显示等功能。这类工具可以在设计包含的多种领域如电气、EMC、热性能及机械性能等方面综合考虑这些因素对SI的影响及这些因素之间的相互影响，从而进行真正的系统级分析与验证。Mentor Graphics 公司的 ICX设计工具可以在时序与电气规则的驱动下进行TopDown式的布局及无网格布线，并提供多板分析功能，是典型的系统级SI工具。 在电路中有大的电流涌动时会引起地弹，如大量芯片的输出同时开启时，将有一个较大的瞬态电流在芯片与板的电源平面流过，芯片封装与电源平面的电感和电阻会引发电源噪声，这样会在真正的地平面（0V）上产生电压的波动和变化，这个噪声会影响其它元器件的动作。负载电容的增大、负载电阻的减小、地电感的增大、同时开关器件数目的增加均会导致地弹的增大。 振铃和地弹都属于信号完整性问题中单信号线的现象（伴有地平面回路），串扰则是由同一PCB板上的两条信号线与地平面引起的，故也称为三线系统。串扰是两条信号线之间的耦合，信号线之间的互感和互容引起线上的噪声。容性耦合引发耦合电流，而感性耦合引发耦合电压。PCB板层的参数、信号线间距、驱动端和接收端的电气特性及线端接方式对串扰都有一定的影响。 表1列出了高速电路中常见的信号完整性问题与可能引起该信号完整性的原因，并给出了相应的解决方案。 表 1 常见信号完整性（SI）问题及解决方法 问题 可能原因 解决方法 变更的解决方法 过大的上冲 终端阻抗不匹配 终端端接 使用上升时间缓慢的驱动源 直流电压电平不好 线上负载过大 以交流负载替换直流负载 使用能提供更大驱动电流的驱动源

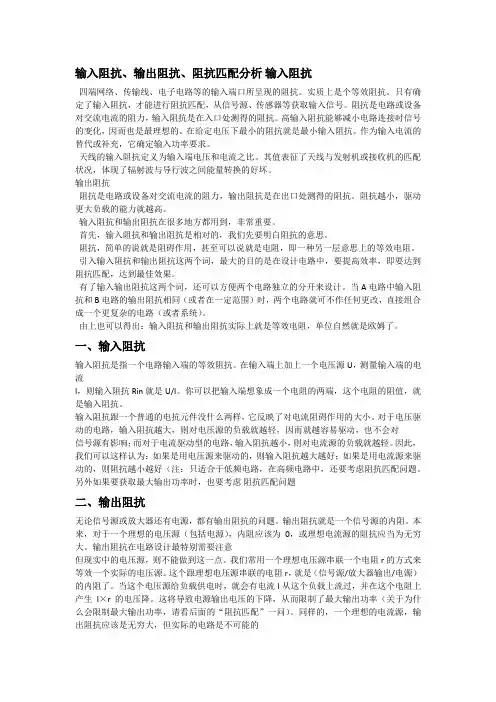

输入阻抗、输出阻抗、阻抗匹配分析 输入阻抗

四端网络、传输线、电子电路等的输入端口所呈现的阻抗。实质上是个等效阻抗。只有确定了输入阻抗，才能进行阻抗匹配，从信号源、传感器等获取输入信号。阻抗是电路或设备对交流电流的阻力，输入阻抗是在入口处测得的阻抗。高输入阻抗能够减小电路连接时信号的变化，因而也是最理想的。在给定电压下最小的阻抗就是最小输入阻抗。作为输入电流的替代或补充，它确定输入功率要求。

天线的输入阻抗定义为输入端电压和电流之比。其值表征了天线与发射机或接收机的匹配状况，体现了辐射波与导行波之间能量转换的好坏。

输出阻抗

阻抗是电路或设备对交流电流的阻力，输出阻抗是在出口处测得的阻抗。阻抗越小，驱动更大负载的能力就越高。

输入阻抗和输出阻抗在很多地方都用到，非常重要。

首先，输入阻抗和输出阻抗是相对的，我们先要明白阻抗的意思。

阻抗，简单的说就是阻碍作用，甚至可以说就是电阻，即一种另一层意思上的等效电阻。

引入输入阻抗和输出阻抗这两个词，最大的目的是在设计电路中，要提高效率，即要达到阻抗匹配，达到最佳效果。

有了输入输出阻抗这两个词，还可以方便两个电路独立的分开来设计。当A电路中输入阻抗和B电路的输出阻抗相同（或者在一定范围）时，两个电路就可不作任何更改，直接组合成一个更复杂的电路（或者系统）。

由上也可以得出：输入阻抗和输出阻抗实际上就是等效电阻，单位自然就是欧姆了。

一、输入阻抗

输入阻抗是指一个电路输入端的等效阻抗。在输入端上加上一个电压源U，测量输入端的电流

I，则输入阻抗Rin就是U/I。你可以把输入端想象成一个电阻的两端，这个电阻的阻值，就是输入阻抗。

输入阻抗跟一个普通的电抗元件没什么两样，它反映了对电流阻碍作用的大小。对于电压驱动的电路，输入阻抗越大，则对电压源的负载就越轻，因而就越容易驱动，也不会对

信号源有影响；而对于电流驱动型的电路，输入阻抗越小，则对电流源的负载就越轻。因此，我们可以这样认为：如果是用电压源来驱动的，则输入阻抗越大越好；如果是用电流源来驱动的，则阻抗越小越好（注：只适合于低频电路，在高频电路中，还要考虑阻抗匹配问题。另外如果要获取最大输出功率时，也要考虑 阻抗匹配问题
