电厂化水的工艺流程

化学水处理系统

一．从给水品质标准看化学水处理的必要性

下表是锅炉给水品质标准。

总 硬 度

(μmol/L) 溶解氧

(μg/L) 电导率

(μs/cm) 二氧化硅

(μg/L) PH值

(25℃) 二氧化碳

(μg/L)

标准 ≤30 ≤50 10 ≤20 8.8～9.2 ≤20

我国北方多采用深井水源，其水质超标最严重的是总硬度，总硬度是指溶液中钙离子（Ca2＋）和镁离子（Mg2＋）摩尔浓度的平均值。所谓摩尔浓度指每升溶液中溶质含量的毫摩尔数。例如Ca的原子量为40，1mol Ca2＋的质量是80g（其化学意义是：1mol Ca2＋内含6.02×1023个钙离子）。如果1L溶液中含有1g Ca2＋，那么它的摩尔浓度是1/80＝0.0125mol/L＝12.5mmol/L。

给水水质不良，特别是钙、镁、钠、硅酸根离子超标，会给热力 设备造成如下危害：

1. 热力设备的结垢：如果进入锅炉或其它热交换器的水质不良，则经过一段时间运 行后，在和水接触的受热面上，会生成一些固体附着物,这种现象称为结垢，这些固体附着物称为水垢。因为水垢的导热性比金属差几百倍，而这些水垢又极易在热负荷很高的锅炉炉管中生成，所以结垢对锅炉（或热交换器）的危害性很大；它可使结垢部位的金属管壁温度过高，引起金属强度下降，这样在管内压力的作用下,就会发生管道局部变形、产生鼓包，甚至引起爆管等严重事故。结垢不仅危害安全运行，而且还会大大降低发电厂的经济性。例如，热力发电厂锅炉的省煤器中,结有1mm厚的水垢时，其燃料用量就比原来的多消耗1.5％～2.0%。因此有效防止或减少结垢，将会产生很大的经济效益。另外，循环水的水质不良，在汽轮机凝汽器内结垢会导致凝汽器真空度降低,从而使汽轮机的热效率和出力下降；过热器的结垢会使蒸汽温度达不到设计值，使整个热力系统的经济性降低。热力设备结垢以后,必须及时进行清洗工作，这就要停运设备，减少了设备的年利用小时数；此外，还要增加检修工作量和费用等。

２０１４年６月　

第１１期总第３０９期　内蒙古科技与经济　

Ｉｎｎｅｒ　Ｍｏｎｇｏｌｉａ　Ｓｃｉｅｎｃｅ　Ｔｅｃｈｎｏｌｏｇｙ＆Ｅｃｏｎｏｍｙ　Ｊｕｎｅ　２Ｏ１４　

Ｎｏ．１１　Ｔｏｔａ１　Ｎｏ．３０９　

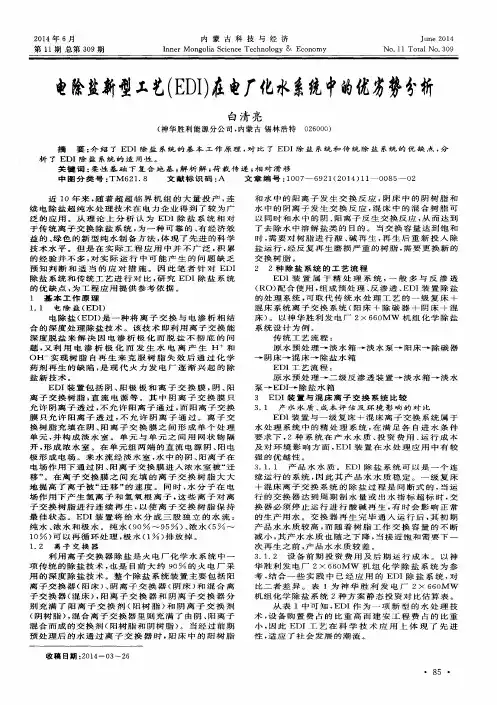

电除盐新型工艺（ＥＤＩ）在电厂化水系统中的优劣势分析　

白清亮　

（神华胜利能源分公司，内蒙古锡林浩特０２６０００）　

摘　要：介绍了ＥＤＩ除盐系统的基本工作原理，对比了ＥＤＩ除盐系统和传统除盐系统的优缺点，分　

析了ＥＤＩ除盐系统的适用性。　

关键词：柔性基础下复合地基；解析解；荷载传递；相对滑移　

中图分类号：ＴＭ６２１．８　文献标识码：Ａ　文章编号：１ＯＯ７—６９２１（２０１４）ｌ１一ＯＯ８５—０２　

近１０年来，随着超超临界机组的大量投产，连　

续电除盐超纯水处理技术在电力企业得到了较为广　

泛的应用。从理论上分析认为ＥＤＩ除盐系统相对　

于传统离子交换除盐系统，为一种可靠的、有经济效　

益的、绿色的新型纯水制备方法，体现了先进的科学　

技术水平。但是在实际工程应用中并不广泛，积累　

的经验并不多，对实际运行中可能产生的问题缺乏　

预知判断和适当的应对措施。因此笔者针对ＥＤＩ　

除盐系统和传统工艺进行对比，研究ＥＤＩ除盐系统　

的优缺点，为工程应用提供参考依据。　

１　基本工作原理　

１．１　电除盐（ＥＤＩ）　

电除盐（ＥＤＩ）是一种将离子交换与电渗析相结　

合的深度处理除盐技术。该技术即利用离子交换能　

深度脱盐来解决因电渗析极化而脱盐不彻底的问　

题，又利用电渗析极化而发生水电离产生Ｈ　和　

ｏＨ一实现树脂自再生来克服树脂失效后通过化学　

药剂再生的缺陷，是现代火力发电厂逐渐兴起的除　

盐新技术。　

ＥＤＩ装置包括阴、阳极板和离子交换膜，阴、阳　

离子交换树脂，直流电源等。其中阴离子交换膜只　

允许阴离子透过，不允许阳离子通过，而阳离子交换　

膜只允许阳离子透过，不允许阴离子通过。离子交　

换树脂充填在阴、阳离子交换膜之间形成单个处理　

单元，并构成淡水室。单元与单元之间用网状物隔　

电厂化学水处理工艺流程

Company Document number：WUUT-WUUY-WBBGB-BWYTT-1982GT 化学水处理系统

一．从给水品质标准看化学水处理的必要性

下表是锅炉给水品质标准。

总 硬 度

(μmol/L) 溶解氧

(μg/L) 电导率

(μs/cm) 二氧化硅

(μg/L) PH值

(25℃) 二氧化碳

(μg/L)

标准 ≤30 ≤50 10 ≤20 ～ ≤20

我国北方多采用深井水源，其水质超标最严重的是总硬度，总硬度是指溶液中钙离子（Ca2＋）和镁离子（Mg2＋）摩尔浓度的平均值。所谓摩尔浓度指每升溶液中溶质含量的毫摩尔数。例如Ca的原子量为40，1mol Ca2＋的质量是80g（其化学意义是：1mol Ca2＋内含×1023个钙离子）。如果1L溶液中含有1g Ca2＋，那么它的摩尔浓度是1/80＝L＝L。

给水水质不良，特别是钙、镁、钠、硅酸根离子超标，会给热力 设备造成如下危害：

1. 热力设备的结垢：如果进入锅炉或其它热交换器的水质不良，则经过一段时间运 行后，在和水接触的受热面上，会生成一些固体附着物,这种现象称为结垢，这些固体附着物称为水垢。因为水垢的导热性比金属差几百倍，而这些水垢又极易在热负荷很高的锅炉炉管中生成，所以结垢对锅炉（或热交换器）的危害性很大；它可使结垢部位的金属管壁温度过高，引起金属强度下降，这样在管内压力的作用下,就会发生管道局部变形、产生鼓包，甚至引起爆管等严重事故。结垢不仅危害安全运行，而且还会大大降低发电厂的经济性。例如，热力发电厂锅炉的省煤器中,结有1mm厚的水垢时，其燃料用量就比原来的多消耗％～%。因此有效防止或减少结垢，将会产生很大的经济效益。另外，循环水的水质不良，在汽轮机凝汽器内结垢会导致凝汽器真空度降低,从而使汽轮机的热效率和出力下降；过热器的结垢会使蒸汽温度达不到设计值，使整个热力系统的经济性降低。热力设备结垢以后,必须及时进行清洗工作，这就要停运设备，减少了设备的年利用小时数；此外，还要增加检修工作量和费用等。

电厂化学水处理工艺流程

Final approval draft on November 22, 2020 化学水处理系统

一．从给水品质标准看化学水处理的必要性

下表是锅炉给水品质标准。

总 硬 度

(μmol/L) 溶解氧

(μg/L) 电导率

(μs/cm) 二氧化硅

(μg/L) PH值

(25℃) 二氧化碳

(μg/L)

标准 ≤30 ≤50 10 ≤20 ～ ≤20

我国北方多采用深井水源，其水质超标最严重的是总硬度，总硬度是指溶液中钙离子（Ca2＋）和镁离子（Mg2＋）摩尔浓度的平均值。所谓摩尔浓度指每升溶液中溶质含量的毫摩尔数。例如Ca的原子量为40，1mol Ca2＋的质量是80g（其化学意义是：1mol Ca2＋内含×1023个钙离子）。如果1L溶液中含有1g

Ca2＋，那么它的摩尔浓度是1/80＝L＝L。

给水水质不良，特别是钙、镁、钠、硅酸根离子超标，会给热力 设备造成如下危害：

1. 热力设备的结垢：如果进入锅炉或其它热交换器的水质不良，则经过一段时间运 行后，在和水接触的受热面上，会生成一些固体附着物,这种现象称为结垢，这些固体附着物称为水垢。因为水垢的导热性比金属差几百倍，而这些水垢又极易在热负荷很高的锅炉炉管中生成，所以结垢对锅炉（或热交换器）的危害性很大；它可使结垢部位的金属管壁温度过高，引起金属强度下降，这样在管内压力的作用下,就会发生管道局部变形、产生鼓包，甚至引起爆管等严重事故。结垢不仅危害安全运行，而且还会大大降低发电厂的经济性。例如，热力发电厂锅炉的省煤器中,结有1mm厚的水垢时，其燃料用量就比原来的多消耗％～%。因此有效防止或减少结垢，将会产生很大的经济效益。另外，循环水的水质不良，在汽轮机凝汽器内结垢会导致凝汽器真空度降低,从而使汽轮机的热效率和出力下降；过热器的结垢会使蒸汽温度达不到设计值，使整个热力系统的经济性降低。热力设备结垢以后,必须及时进行清洗工作，这就要停运设备，减少了设备的年利用小时数；此外，还要增加检修工作量和费用等。
