(完整版)网络互联技术第四章局域网交换电子教案(4)

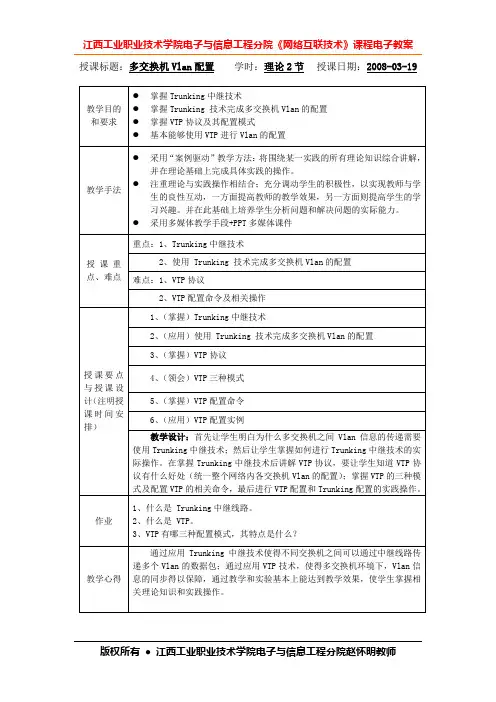

版权所有 ● 江西工业职业技术学院电子与信息工程分院赵怀明教师 授课标题:多交换机Vlan配置 学时：理论2节 授课日期：2008—03-19
教学目的和要求 掌握Trunking中继技术
掌握Trunking 技术完成多交换机Vlan的配置
掌握VTP协议及其配置模式
基本能够使用VTP进行Vlan的配置
教学手法 采用“案例驱动”教学方法:将围绕某一实践的所有理论知识综合讲解，并在理论基础上完成具体实践的操作。
注重理论与实践操作相结合;充分调动学生的积极性，以实现教师与学生的良性互动，一方面提高教师的教学效果，另一方面则提高学生的学习兴趣.并在此基础上培养学生分析问题和解决问题的实际能力。
采用多媒体教学手段+PPT多媒体课件
授 课 重点、难点 重点：1、Trunking中继技术
2、使用 Trunking 技术完成多交换机Vlan的配置
难点:1、VTP协议
2、VTP配置命令及相关操作
授课要点与授课设计（注明授课时间安排） 1、（掌握）Trunking中继技术
2、（应用）使用 Trunking 技术完成多交换机Vlan的配置
3、（掌握)VTP协议
4、（领会）VTP三种模式
5、（掌握）VTP配置命令
6、（应用)VTP配置实例
教学设计：首先让学生明白为什么多交换机之间Vlan信息的传递需要使用Trunking中继技术;然后让学生掌握如何进行Trunking中继技术的实际操作.在掌握Trunking中继技术后讲解VTP协议，要让学生知道VTP协议有什么好处（统一整个网络内各交换机Vlan的配置）;掌握VTP的三种模式及配置VTP的相关命令，最后进行VTP配置和Trunking配置的实践操作。
作业 1、什么是 Trunking中继线路。
2、什么是 VTP。
3、VTP有哪三种配置模式，其特点是什么?
江西工业职业技术学院电子与信息工程分院《网络互联技术》课程电子教案
版权所有 ● 江西工业职业技术学院电子与信息工程分院赵怀明教师 授课标题：多交换机Vlan配置 学时：理论2节 授课日期：2008-03-19
教学目的和要求 掌握Trunking中继技术
掌握Trunking 技术完成多交换机Vlan的配置
掌握VTP协议及其配置模式
基本能够使用VTP进行Vlan的配置
教学手法 采用“案例驱动”教学方法：将围绕某一实践的所有理论知识综合讲解，并在理论基础上完成具体实践的操作。
注重理论与实践操作相结合；充分调动学生的积极性，以实现教师与学生的良性互动，一方面提高教师的教学效果，另一方面则提高学生的学习兴趣。并在此基础上培养学生分析问题和解决问题的实际能力。
采用多媒体教学手段+PPT多媒体课件
授 课 重点、难点 重点：1、Trunking中继技术
2、使用 Trunking 技术完成多交换机Vlan的配置
难点：1、VTP协议
2、VTP配置命令及相关操作
授课要点与授课设计（注明授课时间安排） 1、（掌握）Trunking中继技术
2、（应用）使用 Trunking 技术完成多交换机Vlan的配置
3、（掌握）VTP协议
4、（领会）VTP三种模式
5、（掌握）VTP配置命令
6、（应用）VTP配置实例
教学设计：首先让学生明白为什么多交换机之间Vlan信息的传递需要使用Trunking中继技术；然后让学生掌握如何进行Trunking中继技术的实际操作。在掌握Trunking中继技术后讲解VTP协议，要让学生知道VTP协议有什么好处（统一整个网络内各交换机Vlan的配置）；掌握VTP的三种模式及配置VTP的相关命令，最后进行VTP配置和Trunking配置的实践操作。
作业 1、什么是 Trunking中继线路。
2、什么是 VTP。
详解第四层交换技术
交换机就像一台效劳器一样把网页传递给电脑，此时给你的感觉就像在访问一个网站一样。四层交换机都保存一个与被选择的效劳器相配的源IP地址以及源TCP端口相关联的连接表，那么，下面就对第四层交换技术做一下自己看法和见解，希望能给大家带来相关的帮助。
第四层交换的一个简单定义是：它是一种功能，它决定传输不仅仅依据MAC地址(第二层网桥)或源/目标IP地址(第三层路由)，而且依据TCP/UDP(第四层) 应用端口号。第四层交换功能就象是虚IP，指向物理效劳器。它传输的业务服从的协议多种多样，有、FTP、NFS、Tel或其他协议。这些业务在物理效劳器根底上，需要复杂的载量平衡算法。
在IP世界，业务类型由终端TCP或UDP端口地址来决定，在第四层交换中的应用区间那么由源端和终端IP地址、TCP和UDP端口共同决定。在第四层交换中为每个供搜寻使用的效劳器组设立虚IP地址(VIP)，每组效劳器支持某种应用。
在域名效劳器(DNS)中存储的每个应用效劳器地址是VIP，而不是真实的效劳器地址。当某用户申请应用时，一个带有目标效劳器组的VIP连接请求(例如一个TCP SYN包)发给效劳器交换机。
效劳器交换机在组中选取最好的效劳器，将终端地址中的VIP用实际效劳器的IP取代，并将连接请求传给效劳器。这样，同一区间所有的包由效劳器交换机进行映射，在用户和同一效劳器间进行传输。
OSI模型的第四层是传输层。传输层负责端对端通信，即在网络源和目标系统之间协调通信。在IP协议栈中这是TCP(一种传输协议)和UDP(用户数据包协议)所在的协议层。在第四层中，TCP和UDP标题包含端口号(port number)，它们可以唯一区分每个数据包包含哪些应用协议(例如、FTP等)。
端点系统利用这种信息来区分包中的数据，尤其是端口号使一个接收端计算机系统能够确定它所收到的IP包类型，并把它交给适宜的高层软件。端口号和设备IP地址的组合通常称作"插口(socket)"。
中试部XX专业培训教材（培训对象） 内部资料 注意保存保密
L2与L3基础
编写：陶光庆22014
审核：XXX
测试中心
2002年7月 初版
XXXX年X月 第X次修订
第一章 绪论
第 3 页
1.802.3协议
第 3 页
2.CSMA/CD
第 4 页
3.集线器
第 4 页
4.网桥
第 5 页
5.交换机
第 7 页
6.路由器与三层交换机
第 7 页
第二章 二层交换原理
第 9 页
1.以太网的封装形式
第 9 页
2.L2交换
第 10 页
3.VLAN
第 10 页 4.MAC地址转发表
第 11 页
5.地址表管理
第 12 页
6.二层转发配置
第 13 页
第三章 二层交换机相关技术
第 16 页
1.干路端口（Port Trunking）
第 16 页
2.汇聚端口（Port Aggregation）
第 16 页
3.自协商
第 16 页
4.流控
第 17 页
5.生成树（Spanning Tree）
第 17 页
6.MDI/MDI-X自适应
