光栅尺的应用与原理

光栅尺工作原理光栅尺是一种精密测量仪器，常用于工业自动化领域中的位置测量。

它通过光学原理来测量物体的位移，并将其转换为数字信号输出。

下面将详细介绍光栅尺的工作原理。

一、光栅尺的构成和工作原理光栅尺主要由光栅条、读取头和信号处理器组成。

光栅条是一种具有高精度刻线的透明玻璃或金属材料，上面刻有一系列等距的光栅线。

读取头由光电二极管组成，它通过感应光栅条上的光栅线的变化来产生电信号。

信号处理器则负责接收并处理读取头产生的电信号。

光栅尺的工作原理是基于光的干涉现象。

当光束照射到光栅条上时，光栅线会使光束发生干涉，形成一系列亮暗相间的干涉条纹。

读取头接收到这些干涉条纹后，会将其转换为电信号。

二、光栅尺的测量原理光栅尺通过测量干涉条纹的位移来确定物体的位移。

当物体发生位移时，光栅尺也会随之移动，导致干涉条纹的位置发生变化。

读取头会感应到这些变化，并将其转化为电信号。

信号处理器会对读取头输出的电信号进行处理，通过计算干涉条纹的位移量来确定物体的位移。

一般来说，信号处理器会将电信号转换为数字信号，并通过数学运算来计算出位移的数值。

三、光栅尺的精度和应用光栅尺的精度取决于光栅条上的光栅线数量和间距的精度，以及读取头的灵敏度和分辨率。

一般来说，光栅尺的分辨率可以达到亚微米级别，具有很高的测量精度。

光栅尺广泛应用于各种需要精确测量位置的领域，如数控机床、半导体制造、精密仪器等。

它可以实现高精度的位移测量，并具有快速响应、抗干扰能力强等特点。

四、光栅尺的优势和局限性光栅尺相比其他位移传感器具有一些明显的优势。

首先，光栅尺具有高分辨率和高精度，可以满足很多精密测量的需求。

其次，光栅尺响应速度快，可以实时监测物体的位移变化。

此外，光栅尺结构简单、体积小，易于安装和维护。

然而，光栅尺也存在一些局限性。

首先，光栅尺对环境光的干扰比较敏感，需要在较为恒定的光照条件下使用。

其次，由于光栅尺的工作原理，其测量范围相对较小，一般在几米以内。

光栅尺的应用与原理光栅尺的结构是由有刻有窄的等间距的线纹标尺光栅和读数头组成，读数头是由刻有与标尺光栅光刻密度相同好的指示光栅、光学系统和光路原件等组成。

标尺光栅与尺度光栅与一定间距平行放置，并且他们的刻度线相互倾斜一定角度@，标尺光栅固定不动，指示光栅沿着垂直线条纹方向运动，光线照在标尺光栅上放射或者投射在指示光栅并发生光的衍射，产生明暗相间的莫尔条纹，光电探测器检测莫尔条纹的宽度变化并将其转换成电信号输出给控制装置。

莫尔条纹的特点：1.莫尔条纹的移动与光栅栅距之间的移动关系，光栅移动一个条纹，莫尔条纹正好移动一个条纹。

2.莫尔条纹的放大作用：B=W/(2SIN2/2)=W/2主要的元件：发光LED, 标尺光栅，指示光栅，光电探测器。

光栅的选用：选用光栅要综合考虑一下几个要素：1.考虑被测物理量的性质，要根据呗测量的行程和精度要求选择量程和精度，根据被测量的最大速度确定光栅尺的最大移动速度以及是否需要基准标记和相位开关传感器，要什么形式的光栅。

2.根据控制器可以控制的信号的类型选择光栅输出类型，还要考虑接口的硬件匹配。

3.根据工作条件确定光栅尺应具备在何种环境下工作的能力4.根据被测的物体考虑安装方案。

考虑到空间，方向等问题。

5.设计电缆的长度6.价格和服务7.市场的方便，型号的选择。

光栅的主要技术参数：分辨率：表征的测量精度，有5.0um ，1.0um ,0.5um ,0.1um输出波形：方波和正弦波两种。

按控制的形式：数字量和模拟量，要与控制器匹配。

测量周期：没测一次所需的时间测量长度：可以应许的测量范围测量方式：绝对值和识字增量坐标使用温度：5----45度供电电源：一般为+5+5%，电流大小为120mA最大移动速度：要大于要求值最小时钟频率：要保证控制器的频率高于要求值。

安装：把光栅尺贴在平台的固定部分上。

安装要用专用工具，保证光栅的安装合付要求（水平度、垂直度）。

读数头要安装在平台的移动部分上。

光栅尺工作原理光栅尺是一种常用的测量设备，用于测量物体的位置和运动。

它基于光学原理，利用光的干涉和衍射来实现高精度的测量。

下面将详细介绍光栅尺的工作原理。

1. 光栅尺的基本结构光栅尺由一个光栅和一个读取头组成。

光栅是由许多平行的刻痕组成，刻痕之间的间距非常小，通常在几微米到几十微米之间。

读取头包含一个光源和一个光电探测器。

2. 光栅尺的工作原理光栅尺的工作原理基于光的干涉和衍射现象。

当光栅尺上的光源照射到光栅上时，光栅会将光分成多个光束，并形成干涉条纹。

这些干涉条纹会被反射回读取头的光电探测器上。

3. 光栅尺的干涉原理光栅尺的干涉原理是利用光的波动性和干涉现象。

当光通过光栅时，光束会被分成多个光束，这些光束之间会发生干涉。

干涉条纹的形成是由于光栅上的刻痕间距非常小，光经过光栅后会发生相位差，从而形成干涉条纹。

4. 光栅尺的衍射原理光栅尺的衍射原理是利用光的波动性和衍射现象。

当光通过光栅时，光束会发生衍射，形成多个衍射波。

这些衍射波会相互干涉，形成干涉条纹。

通过测量干涉条纹的变化，可以确定物体的位置和运动。

5. 光栅尺的测量原理光栅尺通过测量干涉条纹的变化来实现对物体位置和运动的测量。

当物体移动时，光栅尺上的干涉条纹会发生移动和变化。

读取头中的光电探测器会检测到这些变化，并将其转换为电信号。

通过分析电信号的变化，可以确定物体的位置和运动。

6. 光栅尺的精度和分辨率光栅尺的精度和分辨率取决于光栅的刻痕间距和读取头的灵敏度。

刻痕间距越小，光栅尺的精度和分辨率越高。

读取头的灵敏度越高，对干涉条纹的变化越敏感，从而提高了测量的精度和分辨率。

总结：光栅尺是一种基于光学原理的测量设备，利用光的干涉和衍射现象来实现高精度的测量。

通过测量干涉条纹的变化，可以确定物体的位置和运动。

光栅尺具有高精度和分辨率的特点，广泛应用于各种需要精确测量的领域，如机械加工、自动化控制等。

简述光栅尺工作原理及应用光栅尺是一种精密测量仪器，常用于机床、测量仪器等精密加工和检测系统中。

其工作原理基于光学原理和电子技术原理，利用光栅条纹和光电检测器之间的相互作用来实现长度、角度等物理量的测量。

本文将对光栅尺的工作原理和应用进行详细介绍。

一、光栅尺的工作原理光栅尺的基本构成是光栅条纹和光电检测器，其中光栅是由一系列平行的条纹组成的线性光栅，条纹的宽度和间距非常小，精度可达到亚微米级别。

光电检测器则是光电二极管或双晶电子扫描器等电子元器件，能够将光信号转化为电信号。

光栅尺通过将光源、光栅和光电检测器组合在一起，实现对长度、角度等物理量的非接触式测量。

光栅尺的工作原理可以分为三个过程：1、光栅的发光和透射：光栅的条纹宽度和间距非常小，通常在几十或者几百微米范围内，人眼无法看到。

当光源照射到光栅上时，光栅的条纹会发生透射和反射，形成特定的光学线条。

2、光学信号的检测：光电检测器可以将光学信号转化为电学信号，其中包含光栅条纹的信息。

在实际应用中，光电检测器可以采用光电二极管、双晶电子扫描器等元件。

当光学信号入射到光电检测器上时，会产生电流，电流强度与光学信号的亮度成正比。

3、信号处理和计量：将光栅尺检测到的电信号转化为数值信号，可以通过A/D 转换器将模拟信号转换为数字信号进行记录和处理。

最终，数值信号经过处理得到物理量的数值输出。

除了基本的线性光栅，还有二维、三维光栅尺，其原理和线性光栅类似，不同点在于二维和三维光栅尺可以测量物体的超出线性运动轨迹的角度和形状等复杂运动规律。

二、光栅尺的应用光栅尺广泛应用于精密加工和检测系统中，如机床、精密仪器和制造业等多个领域。

光栅尺的应用主要有以下几个方面：1、长度测量：光栅尺可以测量物体的线性运动轨迹长度，其精度可达到亚微米级别。

光栅尺广泛应用于机床、加工中心、激光加工机等多个领域，能够测量工件、刀具和加工台等物体的长度和移动轨迹。

2、角度测量：光栅尺还可以测量物体的角度，其精度可达到亚角秒级别。

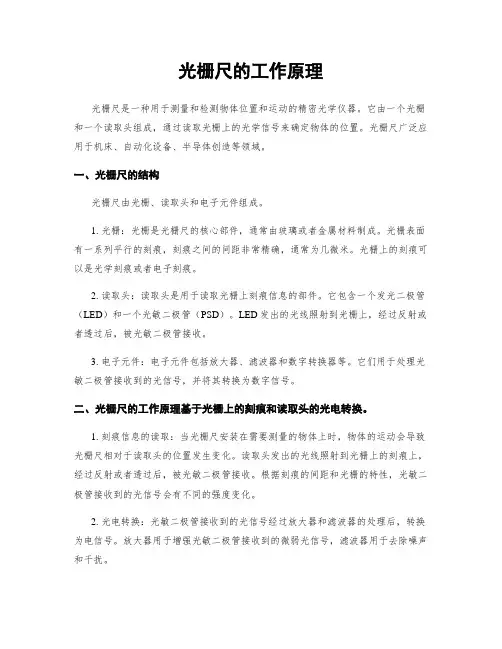

光栅尺的工作原理光栅尺是一种用于测量和检测物体位置和运动的精密光学仪器。

它由一个光栅和一个读取头组成，通过读取光栅上的光学信号来确定物体的位置。

光栅尺广泛应用于机床、自动化设备、半导体创造等领域。

一、光栅尺的结构光栅尺由光栅、读取头和电子元件组成。

1. 光栅：光栅是光栅尺的核心部件，通常由玻璃或者金属材料制成。

光栅表面有一系列平行的刻痕，刻痕之间的间距非常精确，通常为几微米。

光栅上的刻痕可以是光学刻痕或者电子刻痕。

2. 读取头：读取头是用于读取光栅上刻痕信息的部件。

它包含一个发光二极管（LED）和一个光敏二极管（PSD）。

LED发出的光线照射到光栅上，经过反射或者透过后，被光敏二极管接收。

3. 电子元件：电子元件包括放大器、滤波器和数字转换器等。

它们用于处理光敏二极管接收到的光信号，并将其转换为数字信号。

二、光栅尺的工作原理基于光栅上的刻痕和读取头的光电转换。

1. 刻痕信息的读取：当光栅尺安装在需要测量的物体上时，物体的运动会导致光栅尺相对于读取头的位置发生变化。

读取头发出的光线照射到光栅上的刻痕上，经过反射或者透过后，被光敏二极管接收。

根据刻痕的间距和光栅的特性，光敏二极管接收到的光信号会有不同的强度变化。

2. 光电转换：光敏二极管接收到的光信号经过放大器和滤波器的处理后，转换为电信号。

放大器用于增强光敏二极管接收到的微弱光信号，滤波器用于去除噪声和干扰。

3. 数字信号处理：经过电子元件的处理，光敏二极管接收到的电信号被转换为数字信号。

数字信号可以通过计算机或者显示器进行处理和显示，从而得到物体的位置和运动状态。

三、光栅尺的优势和应用光栅尺具有以下优势：1. 高精度：光栅尺的刻痕间距非常小，可以达到亚微米级别的精度。

因此，它可以实现高精度的位置测量和运动控制。

2. 高分辨率：光栅尺的刻痕间距决定了其分辨率。

刻痕间距越小，分辨率越高。

光栅尺的高分辨率使其适合于需要高精度测量的应用。

3. 快速响应：光栅尺的光电转换速度很快，可以实时获取物体的位置和运动信息。

光栅尺原理及其应用光栅尺（Grating ruler）是一种光学测量仪器，其原理是利用光的干涉和衍射现象进行距离、角度和位移的测量。

光栅尺广泛应用于工程测量、机床控制、精密机械、光学仪器等领域。

光栅尺的原理是基于衍射和干涉现象。

光栅尺由一条分有许多等距的刻纹线的刻度尺组成，刻度线被均匀间隔的切割成小块，形成一系列等宽的透光条纹。

当入射光通过光栅尺时，每个透光条纹会发生衍射和干涉，形成衍射光栅，根据衍射光栅的模式，可以测量出光栅尺相对运动的距离、角度和位移。

光栅尺的应用主要有以下几个方面：1.机床控制：光栅尺广泛应用于机床的位置和位移测量。

光栅尺可以安装在机床上，通过测量光栅尺与工作台、刀架等物体的相对位置和位移来控制机床的运动。

由于光栅尺具有高精度、高分辨率和稳定性好等特点，因此可以实现精密机床的高速和高精度控制。

2.工程测量：光栅尺在工程领域常用于长度、角度和位移的测量。

例如，用光栅尺测量建筑物的长度、角度和水平度等参数，或者测量机械零件的尺寸和位置等。

由于光栅尺具有高测量精度和可靠性，可以满足工程测量中对精度和稳定性的要求。

3.光学仪器：光栅尺广泛应用于光学仪器中。

例如，用光栅尺测量显微镜中物体的尺寸和位置，或者用光栅尺测量光学元件的角度和偏移等。

由于光栅尺具有高分辨率和稳定性，可以提高光学仪器的测量精度和可靠性。

4.科学研究：光栅尺在科学研究中也有广泛的应用。

例如，用光栅尺测量物体的动态参数，如振动和加速度等。

光栅尺可以将物体的运动转化为光学信号，通过对光学信号的处理和分析，可以得到物体的运动参数。

由于光栅尺具有高灵敏度和快速响应的特点，可以满足科学研究中对运动参数测量的要求。

总之，光栅尺原理基于光的干涉和衍射现象，通过测量衍射光栅的模式，可以实现对距离、角度和位移等参数的测量。

光栅尺广泛应用于机床控制、工程测量、光学仪器和科学研究等领域，具有高精度、高分辨率和稳定性好等特点，可以满足各种领域中对测量精度和可靠性的要求。

光栅尺的工作原理光栅尺是一种用于测量物体位置和运动的精密测量仪器。

它利用光的干涉原理来实现高精度的测量。

下面将详细介绍光栅尺的工作原理。

一、光栅尺的基本结构光栅尺由光栅条和读取头组成。

光栅条是由一系列等距的透明条纹和不透明条纹组成的，这些条纹被刻在一个透明的基底上。

读取头包含一个光源和一个光电探测器。

二、光栅尺的测量原理1. 光栅尺的工作过程光栅尺通过光栅条上的透明和不透明条纹来产生干涉。

当光源照射到光栅条上时，透明条纹和不透明条纹会形成一系列的亮暗交替的光斑。

这些光斑经过透射后，被读取头中的光电探测器接收。

2. 干涉原理光栅尺利用光的干涉原理来测量物体的位置和运动。

当光通过光栅条时，光的波长与光栅条的周期相比，会产生干涉现象。

根据干涉现象的性质，可以测量出物体的位置和运动。

3. 光栅尺的测量精度光栅尺的测量精度取决于光栅条的周期和读取头的分辨率。

光栅条的周期越小，测量精度越高。

而读取头的分辨率越高，测量精度也越高。

三、光栅尺的工作过程1. 光源发出的光线经过透明条纹和不透明条纹的交替干涉后，形成一系列的亮暗交替的光斑。

2. 这些光斑经过透射后，被读取头中的光电探测器接收。

光电探测器将光信号转换为电信号。

3. 读取头将电信号传输给测量系统，测量系统通过对电信号进行处理，可以得到物体的位置和运动信息。

四、光栅尺的应用领域光栅尺广泛应用于各种精密测量领域，如机械加工、半导体制造、精密仪器等。

它具有测量精度高、稳定性好、抗干扰能力强等特点。

五、光栅尺的优缺点1. 优点：- 高精度：光栅尺具有非常高的测量精度，可以达到亚微米甚至纳米级别的精度。

- 高稳定性：光栅尺在测量过程中具有很好的稳定性，不受温度和湿度的影响。

- 高分辨率：光栅尺的读取头具有很高的分辨率，可以实现精确的位置和运动测量。

2. 缺点：- 昂贵：光栅尺的制造成本较高，因此价格相对较高。

- 对环境要求高：光栅尺对环境的要求较高，需要在洁净、稳定的环境下使用。

光栅尺的工作原理和应用1. 简介光栅尺是一种测量长度和位置的装置，它利用光学的原理来实现非接触式测量。

光栅尺由光栅、读头和信号处理电路组成，广泛应用于机械加工、精密仪器、半导体制造等领域。

2. 工作原理光栅尺的基本工作原理是：利用光栅的周期性排列结构，通过光学测量的方式来测量位移或长度。

2.1 光栅光栅是由一系列等距的刻线组成的透明玻璃或光学划线，通常有平行的透明和不透明部分。

光栅的刻线间距称为“栅距”，栅距决定了光栅尺的测量精度。

2.2 读头读头是光栅尺的另一个重要组成部分，它通过接收光栅尺发出的光信号，并将其转化为电信号。

2.3 信号处理电路信号处理电路负责处理由读头接收到的电信号，将其转化为有用的测量值，并进行相应的校准和误差补偿。

3. 应用光栅尺具有高精度、高可靠性、高稳定性等优点，因此在许多领域得到了广泛的应用。

3.1 机械加工在机械加工中，光栅尺可用于测量机床的位置和运动轨迹，实现精密的加工控制。

例如，在数控机床上，通过光栅尺精确测量工件的位置，可以实现高精度的切削操作。

3.2 精密仪器在精密仪器领域，光栅尺常用于测量仪器的移动和位置。

通过光栅尺进行测量，可以实现微米级别的精度。

3.3 半导体制造在半导体制造中，光栅尺被广泛应用于曝光机、划片机等设备中，以测量和控制设备的运动轨迹和位置，保证制造过程的精度和稳定性。

3.4 其他应用除了上述应用领域，光栅尺还可以应用于光学仪器、医疗设备、航空航天等领域。

光栅尺的高精度和非接触式测量特性使其适用于需要高精度测量的各种场合。

4. 总结光栅尺通过利用光学原理实现了非接触式的测量，具有高精度、高可靠性和高稳定性等优点。

在机械加工、精密仪器、半导体制造等领域具有广泛应用。

随着科技的不断进步，光栅尺的应用领域将进一步扩大，为各个行业提供更准确、更稳定的测量和控制手段。

光栅尺工作原理光栅尺是一种用于测量物体位置和运动的精密测量仪器。

它由一个光栅和一个读取头组成，通过光学原理实现高精度的位置测量。

1. 光栅的结构和原理：光栅是一种具有周期性结构的光学元件，通常由透明的玻璃或金属制成。

它的表面被刻上了一系列平行的凹槽或凸起，形成了一条条等间距的光栅线。

光栅线的间距称为光栅常数，通常用微米或纳米表示。

2. 光栅尺的工作原理：光栅尺的读取头内部装有一束激光光束，该光束经过透镜聚焦后照射到光栅上。

当光栅尺相对于读取头移动时，光束会被光栅的结构所改变，光栅会将光束分成多个不同的衍射光束。

这些衍射光束会被读取头中的光电元件接收，并转化为电信号。

3. 衍射现象：根据衍射原理，当光栅尺的光栅线间距与入射光波长相当时，光束会发生衍射现象。

衍射光束的方向和强度与光栅线的间距和入射角度有关。

读取头中的光电元件可以通过测量衍射光束的强度和方向来确定光栅尺的位置。

4. 位置测量原理：光栅尺的位置测量原理基于光栅线的间距和光栅尺相对于读取头的位置之间的关系。

通过测量衍射光束的强度和方向，读取头可以计算出光栅尺的位置。

由于光栅线的间距非常小，因此光栅尺可以实现非常高的位置分辨率和重复性。

5. 应用领域：光栅尺广泛应用于各种需要高精度位置测量的领域，如机床、半导体制造、精密仪器等。

它可以实现亚微米甚至纳米级别的位置测量精度，具有高稳定性和可靠性。

总结：光栅尺是一种基于光学原理的精密位置测量仪器。

它利用光栅的结构和衍射现象实现对物体位置和运动的测量。

通过测量衍射光束的强度和方向，光栅尺可以实现高精度的位置测量。

光栅尺在机床、半导体制造和精密仪器等领域具有重要的应用价值。

它的高分辨率和稳定性使其成为现代工业中不可或缺的测量工具之一。

光栅尺的工作原理与应用1. 引言光栅尺是一种精密测量装置，广泛应用于工业生产和科学研究领域。

它利用光栅的原理实现对物体长度、位移等参数的测量，具有高精度和稳定性的特点。

本文将介绍光栅尺的工作原理及其在各领域的应用。

2. 光栅尺的工作原理光栅尺的工作原理基于光栅的干涉效应。

光栅是一种由周期性刻线构成的透明介质，其周期性刻线可以分为等距离刻线和等宽刻线两种类型。

2.1 等距离刻线光栅等距离刻线光栅是指刻线之间的间距相等，常见的有光栅尺和光栅编码器。

当光线通过等距离刻线光栅时，会产生干涉现象，形成明暗相间的光斑。

根据干涉测量原理，通过测量光斑的位置变化，可以计算出位置或位移的变化量。

2.2 等宽刻线光栅等宽刻线光栅是指刻线的宽度相等，常见的有光栅光谱仪和波长选择器。

当光线通过等宽刻线光栅时，会发生光的衍射现象，使不同波长的光产生不同的角度偏转。

通过测量光的偏转角度，可以确定光的波长。

3. 光栅尺的应用领域光栅尺作为一种高精度测量装置，被广泛应用于各个领域。

3.1 机械制造在机械制造领域，光栅尺主要用于数控机床、加工中心、测量仪器等设备中，用于测量机械零件的运动轨迹、定位精度等。

光栅尺具有高精度和稳定性的特点，可以实现对机械装置的精确控制。

3.2 科学研究在科学研究领域，光栅尺常用于物理实验中，用于测量光源的波长、光栅的周期等参数。

通过精确测量光的性质，可以探索光的基本原理和性质，为科学研究提供重要的参考数据。

3.3 光学仪器光栅尺也广泛应用于各类光学仪器中。

例如光学显微镜、激光材料加工设备等。

光栅尺可以实现对光学仪器的校准，保证其测量结果的准确性。

3.4 制造业在制造业中，光栅尺被用于多轴运动控制、自动化设备、机器人等领域。

通过集成光栅尺系统，可以实现对复杂物体的测量、定位、控制等功能，提高生产效率和产品质量。

4. 光栅尺的特点与优势光栅尺相比传统的测量方法具有以下特点和优势：•高精度：光栅尺可以实现亚微米级的测量精度。

光栅尺的工作原理
光栅尺是一种精密测量仪器，广泛应用于数控机床、加工中心、数控车床等机械设备中，用于测量物体的位置和运动。

光栅尺通过
光电传感器和光栅尺条之间的光学原理，实现高精度的位置测量。

下面我们将详细介绍光栅尺的工作原理。

光栅尺的工作原理主要基于光学干涉原理。

光栅尺条上被刻有
许多等距的刻线，当光源照射到光栅尺条上时，光线将通过刻线的
间隙形成干涉条纹。

光栅尺条上的刻线间距非常小，一般在几微米
到几十微米之间，因此可以实现非常高的分辨率。

当被测物体移动时，光栅尺条也会随之移动，光电传感器接收
到经过光栅尺条的光线，根据光的干涉条纹变化来测量被测物体的
位移。

光电传感器将接收到的光信号转换为电信号，并通过信号处
理电路进行处理，最终输出被测物体的位置信息。

光栅尺的工作原理可以简单总结为，光源照射到光栅尺条上，
形成干涉条纹；被测物体移动时，光栅尺条也随之移动，干涉条纹
发生变化；光电传感器接收到光信号，转换为电信号并进行处理，
最终得到被测物体的位置信息。

光栅尺的工作原理具有高精度、高分辨率、稳定可靠等特点，
因此在精密测量领域得到广泛应用。

光栅尺的工作原理也为数控机床、加工中心等设备的精密定位和运动控制提供了重要的技术支持。

总的来说，光栅尺的工作原理基于光学干涉原理，利用光栅尺
条上的刻线和光电传感器之间的光学原理，实现对被测物体位置的
高精度测量。

光栅尺在工业自动化领域发挥着重要作用，为设备的
精密定位和运动控制提供了可靠的技术支持。

光栅尺的工作原理光栅尺是一种精密测量仪器，常用于工业自动化控制系统中的位移测量。

它通过光学原理来测量物体的位移，并将其转化为电信号输出，以供控制系统进行处理。

一、光栅尺的基本结构光栅尺主要由光栅尺头和读数头两部分组成。

光栅尺头包括光栅尺尺身和光栅尺标尺，光栅尺标尺上刻有一系列等距的光栅线。

读数头包括光源、光电二极管和信号处理电路等组件。

二、光栅尺的工作原理1. 光栅尺的工作原理基于光学干涉现象。

当光线通过光栅尺标尺时，会发生光的衍射和干涉现象。

光栅尺标尺上的光栅线间距非常小，当光线通过光栅线时，会发生干涉现象，形成明暗相间的干涉条纹。

2. 光栅尺头中的光源会发出一束平行光线，经过透镜聚焦后照射到光栅尺标尺上。

光栅尺标尺上的光栅线会将光线分成多个光斑，光斑经过物体表面的反射或透射后，再次通过光栅尺标尺。

3. 光电二极管接收到经过光栅尺标尺反射或透射后的光斑，并将光斑转化为电信号。

光电二极管的输出信号经过信号处理电路进行放大和滤波处理，最终转化为数字信号输出给控制系统。

4. 接收到数字信号的控制系统可以根据信号的变化来计算物体的位移。

通过对光栅尺标尺上的光栅线进行计数，可以得到物体相对于光栅尺的位移量。

三、光栅尺的优势和应用领域1. 高精度：光栅尺能够实现非常高的测量精度，一般可达到亚微米级别。

这使得光栅尺在需要高精度位移测量的领域中得到广泛应用，如机床、半导体制造等。

2. 高分辨率：光栅尺的标尺上刻有大量的光栅线，可以提供非常高的分辨率。

这使得光栅尺能够实现对微小位移的测量，适用于需要高分辨率的应用场景，如光刻机、精密仪器等。

3. 高稳定性：光栅尺的光学测量原理使其对温度、湿度等环境因素的影响较小，具有较高的稳定性和可靠性。

4. 广泛应用：光栅尺广泛应用于各个领域的位移测量中，包括机械制造、电子设备、医疗器械等。

总结：光栅尺通过光学原理实现对物体位移的测量，具有高精度、高分辨率和高稳定性等优势。

它在工业自动化控制系统中的位移测量中得到广泛应用，并在各个领域发挥着重要作用。

光栅尺工作原理光栅尺是一种测量设备，常用于工业自动化领域中的长度测量。

它利用光学原理来测量物体的位移，并将其转换为电信号输出。

下面将详细介绍光栅尺的工作原理。

一、光栅尺的结构光栅尺由光栅尺头和读数头两部分组成。

光栅尺头通常由玻璃或金属制成，上面刻有一系列等距的光栅线。

读数头则包含光源、光电元件和信号处理电路。

二、光栅尺的工作原理1. 光源发出光束：光栅尺工作时，光源会发出一束平行光线。

光线经过透镜聚焦后，射向光栅尺头。

2. 光栅尺头的光栅线：光栅尺头上的光栅线是由一系列等距的透明线和不透明线组成。

当光线射到光栅线上时，会发生衍射现象。

3. 光电元件接收光信号：光线经过光栅线后，会被光电元件接收。

光电元件通常是一种光敏电阻或光敏二极管，能够将光信号转换为电信号。

4. 信号处理电路处理电信号：光电元件输出的电信号会被信号处理电路放大和滤波，然后转换为数字信号。

5. 位移计算：通过对数字信号的处理，可以计算出物体的位移。

光栅尺的光栅线是等距的，因此可以根据光电元件接收到的光信号的强度变化来计算位移。

6. 信号输出：计算出的位移数值会通过输出接口传输给控制系统或显示设备，以实现对物体位移的测量和控制。

三、光栅尺的优势和应用领域光栅尺具有以下优势：1. 高精度：光栅尺的测量精度通常可以达到亚微米级别，适用于对精度要求较高的测量任务。

2. 高分辨率：光栅尺的光栅线密度高，可以提供较高的测量分辨率，满足对细小位移的测量需求。

3. 快速响应：光栅尺的信号处理电路可以实现快速的数据采集和处理，能够实时输出测量结果。

光栅尺在工业自动化领域中有广泛的应用，包括但不限于以下领域：1. 机床加工：光栅尺可以用于机床的位置反馈和定位控制，确保加工的精度和稳定性。

2. 电子制造：光栅尺可以用于电子元件的精确定位和对位控制，提高电子产品的制造质量。

3. 机器人技术：光栅尺可以用于机器人的运动控制和定位，实现精确的运动轨迹和姿态控制。

光栅尺工作原理
光栅尺是一种非接触式的测量仪器，它主要用于精密机械加工、测量和运动控制领域。

其工作原理是基于摩擦原理、光学原理和电学原理。

通常，光栅尺由光栅编码器、读数头、信号处理器、显示器和上位机等组成。

光栅编码器是光栅尺的核心部件，它利用光学原理将长度间隔等信息转化为光学信号。

光栅尺中常用的光栅编码器主要有反射式和透射式两种。

反射式光栅编码器由光栅和检测器组成，光栅贴在测量物体上，当物体移动时，光栅上的刻线就会使反射光在空气中产生相位差，进而在检测器中形成光强变化，由光电检测器转化为电信号，表示出位移数值。

透射式光栅编码器由透过的光栅和透光窗口组成，光线从窗口透过到光栅中，这时在光栅中将产生交替的明暗条纹，此时在另一侧与光栅一起设立的光电检测器接受到光信号，并将其转化为电信号输出，表示出位移数值。

读数头接收到编码器的电信号后，将其处理成标准的数字信号，再由信号处理器将这些数字信号转化为位移数值，并通过显示器或上位机进行显示和处理。

光栅尺的精度在一定程度上依赖于光电检测器和信号处理器的性能。

总的来说，光栅尺通过光学原理和电学原理将运动物体的位移量转换为数字信号，然后将其进行处理和显示，提供高精度和可靠的运动控制和测量结果。

它广泛应用于机床、加工中心、印刷机、机器人等精密运动控制领域。

光栅尺测量原理介绍光栅尺是一种常用的测量设备，广泛应用于工业生产和科学研究领域。

光栅尺通过测量光的干涉原理来实现高精度的距离测量，具有测量精度高、稳定性好、使用方便等特点。

本文将对光栅尺的测量原理进行全面、详细、完整和深入的探讨。

光栅尺的基本结构光栅尺由光栅、读数头和信号处理电路组成。

光栅是光栅尺的核心部件，它是由平行等宽的透明和不透明间隔的条纹组成的。

读数头是与光栅进行光信号交互的部分，它由光源、光电探测器和相关光电元件组成。

信号处理电路用于将光电信号转换为数字信号，并进行处理和显示。

光栅尺的工作原理光栅尺的测量原理是基于光的干涉现象。

当光线从一个介质进入另一个介质时，会发生折射和反射。

而在光栅表面上，光线的反射和折射会引起光的干涉现象。

1.光的干涉原理–光的干涉是指两束或多束光相遇时，由于光波的叠加作用而产生的明暗相间的光条纹。

–干涉现象有两种主要类型：薄膜干涉和光栅干涉。

光栅干涉是指光线通过光栅时产生的干涉现象。

2.光栅的特性–光栅是由均匀间隔的透明和不透明条纹组成的光学元件。

–光栅的间隔距离称为光栅周期，表示为d。

–光栅的间隔数目称为光栅线数，表示为N。

3.光栅尺的测量过程–光栅尺先发射一束平行光线，通过光栅后，光会被光栅上的条纹折射和反射。

–折射和反射的光线会形成一系列的明暗相间的光条纹。

–读数头中的光电探测器将光信号转换为电信号，并经过信号处理电路处理。

–处理后的信号可以通过显示器或其它方式呈现出来，以显示出被测量的距离。

光栅尺的优缺点光栅尺作为一种高精度测量设备，具有以下优点：•测量精度高：光栅尺能够实现亚微米级别的距离测量精度。

•稳定性好：光栅尺具有较好的稳定性和抗干扰能力，适用于复杂的工作环境。

•大测量范围：光栅尺能够实现大范围的距离测量，可满足不同应用需求。

然而，光栅尺也存在一些缺点：•昂贵的价格：光栅尺的制造和维护成本较高，价格昂贵。

•对工作环境要求高：光栅尺要求工作环境稳定，对温度、湿度等要求较高。

常见光栅的工作原理都是根据物理上莫尔条纹的形成原理进行工作的。

当使指示光栅上的线纹与标尺光栅上的线纹成一角度来放置两光栅尺时，必然会造成两光栅尺上的线纹互相交义。

在光源的照射下，交叉点近旁的小区域内由于黑色线纹重叠，因而遮光面积最小，挡光效应最弱，光的累积作用使得这个区域出现亮带。

相反，距交叉点较远的区域，因两光栅尺不透明的黑色线纹的重叠部分变得越来越少，不透明区域面积逐渐变大，即遮光面积逐渐变大，使得挡光效应变强，只有较少的光线能通过这个区域透过光栅，使这个区域出现暗带。

这些与光栅线纹几乎垂直，相间出现的亮、暗带就是莫尔条纹。

莫尔条纹具有以下性质：（1）当用平行光束照射光栅时，透过莫尔条纹的光强度分布近似于余弦函数。

（2）若用W表示莫尔条纹的宽度，d表示光栅的栅距，θ表示两光栅尺线纹的夹角，则它们之间的几何关系为W-d/sin当角很小时，上式可近似写W=d/θ。

若取d=0.01mm，θ=0.01rad，则由上式可得W=1mm。

这说明，无需复杂的光学系统和电子系统，利用光的干涉现象，就能把光栅的栅距转换成放大100倍的莫尔条纹的宽度。

这种放大作用是光栅的一个重要特点。

（3）由于莫尔条纹是由若干条光栅线纹共同干涉形成的，所以莫尔条纹对光栅个别线纹之间的栅距误差具有平均效应，能消除光栅栅距不均匀所造成的影响。

（4）莫尔条纹的移动与两光栅尺之间的相对移动相对应。

两光栅尺相对移动一个栅距d，莫尔条纹便相应移动一个莫尔条纹宽度W，其方向与两光栅尺相对移动的方向垂直，且当两光栅尺相对移动的方向改变时，莫尔条纹移动的方向也随之改变。

根据上述莫尔条纹的特性，假如我们在莫尔条纹移动的方向上开4窗口A，B，C，D，且使这4个窗口两两相距1/4莫尔条纹宽度，即W/4，由上述讨论可知，当两光栅尺相对移动时，莫尔条纹随之移动，从4个观察窗口A，B，C，D可以得到4个在相位上依次超前或滞后（取决于两光栅尺相对移动的方向）1/4周期（即π/2）的近似于余弦函数的光强度变化过程，用表示，见图4-9（c）。

数显光栅尺工作原理及作用数显光栅尺工作原理及作用数显光栅尺是一种精密测量装置。

它利用光电效应原理，将尺子上的刻度映射到数字上，可以测量物体的长度、角度和平移量等尺寸。

本文将详细介绍数显光栅尺的工作原理及其作用。

一、工作原理数显光栅尺主要由LED灯、光栅标尺、凸透镜、CCD传感器和处理器等组成。

其中，光栅标尺是一个由透明与不透明相间形成的光栅条。

当LED灯照射到光栅标尺上时，由于光栅条的透光性不同，光束会被分为多个不同角度的方向，形成光栅条上的条纹。

这些条纹被经过凸透镜聚焦到CCD传感器上。

CCD传感器能够转换成电子信号，并将信号传输到处理器上。

处理器可以将这些信号转换成数码显示器上的刻度。

二、作用数显光栅尺是一种非接触式的测量工具，它广泛应用于机械工程、物理学、化学、医学、环境监测、天文学等领域中。

它有着多种应用。

1. 测量长度和高度在机器加工中，数显光栅尺可以帮助机床精确地切割。

物理实验场合中，可以用它来测量试件的长度和高度等尺寸。

2. 测量角度在物体旋转的过程中，我们可以使用数显光栅尺来测量物体的角度。

3. 监测油液和气体流量数显光栅尺还可以计算流量。

在化学实验中，可以通过测量油液和气体流量来确定化学反应过程的速度。

4. 用于传感器数显光栅尺还可以用于传感器中，例如温度和压力传感器。

5. 用于机器人数显光栅尺还可以用于机器人的控制中。

它可以为机器人提供较高的空间精度，使其能够更好地感知周围环境，更好地执行任务。

综上所述，数显光栅尺是一种常用的测量工具，它的测量精度和显示精度相对较高，可以广泛应用于各种机械加工、物理实验、化学实验等领域。

光栅尺ttl-概述说明以及解释1.引言1.1 概述光栅尺是一种精密测量仪器，通过利用光栅原理来进行高精度的位置测量。

其原理是通过光栅尺上的刻痕和光电检测器之间的光学干涉效应来确定被测量物体的位置。

光栅尺广泛应用于数控机床、印刷设备、半导体生产设备等领域，为精密加工和生产过程提供了重要的位置反馈信息。

本文将介绍光栅尺的定义、原理、应用领域，以及其优势和局限性，旨在帮助读者更好地了解这一重要的测量工具。

1.2 文章结构文章结构部分将介绍本文的整体架构和内容安排。

首先，本文将从引言部分开始，介绍光栅尺的基本概念和本文的目的。

接着，正文部分将详细阐述光栅尺的定义与原理，探讨其在不同领域的应用情况，并分析其在实际应用中的优势和局限性。

最后，结论部分将对全文进行总结，展望光栅尺未来的发展方向，并给出对光栅尺的结论评价。

通过以上安排，读者将全面了解光栅尺的相关知识和应用情况，以及其在未来的发展前景和挑战。

1.3 目的：本文旨在全面介绍光栅尺ttl的概念、原理、应用领域，以及其优势和局限性。

通过深入的研究和分析，读者可以更加全面地了解光栅尺ttl在工程领域的重要性和作用。

同时，本文也旨在为相关领域的研究人员提供参考和借鉴，促进光栅尺ttl技术的进一步发展和应用。

希望读者通过阅读本文能够对光栅尺ttl有一个更加深入的了解，并为相关研究工作提供有益的信息和启发。

2.正文2.1 光栅尺的定义与原理光栅尺是一种精密测量仪器，利用光的干涉原理来实现高精度的长度测量。

其工作原理基于光栅的特性，光栅是指在透明基底上涂覆有微细光栅条纹的光学元件。

当光线通过光栅时，会发生衍射现象，形成干涉条纹。

通过测量干涉条纹的变化，可以确定被测量物体的长度。

光栅尺通常由光源、光栅、光电探测器和信号处理器等部件组成。

光源产生的光线通过光栅后被分成多个光束，经过光电探测器接收并转换为电信号。

信号处理器对电信号进行处理，最终得到被测量物体的长度数据。

光栅尺一、简介光栅尺，也称为光栅尺位移传感器（光栅尺传感器），是利用光栅的光学原理工作的测量反馈装置。

光栅尺经常应用于数控机床的闭环伺服系统中，可用作直线位移或者角位移的检测。

其测量输出的信号为数字脉冲，具有检测范围大，检测精度高，响应速度快的特点。

例如，在数控机床中常用于对刀具和工件的坐标进行检测，来观察和跟踪走刀误差，以起到一个补偿刀具的运动误差的作用。

光栅尺按照制造方法和光学原理的不同，分为透射式光栅尺和反射式光栅尺。

二、光栅尺的结构光栅尺位移传感器是由标尺光栅、光栅读数头两部分组成。

光栅检测装置的关键部分是光栅读数头，它由光源、会聚透镜、指示光栅、光电元件及调整机构等组成。

光栅读数头结构形式很多，根据读数头结构特点和使用场合，分为直接接收式读数头(或称硅光电池读数头、镜像式读数头、分光镜式读数头、金属光栅反射式读数头。

标尺光栅一般固定在机床活动部件上，光栅读数头装在机床固定部件上，指示光栅装在光栅读数头中。

三、光栅尺位移传感器的工作原理当指示光栅上的线纹与标尺光栅上的线纹成一角度，来放置两光栅尺时，必然会造成两光栅尺上的线纹互相交叉。

在光源的照射下，交叉点近旁的小区域内由于黑色线纹重叠，因而遮光面积最小，挡光效应最弱，光的累积作用使得这个区域出现亮带。

相反，距交叉点较远的区域，因两光栅尺不透明的黑色线纹的重叠部分变得越来越少，不透明区域面积逐渐变大，即遮光面积逐渐变大，使得挡光效应变强，只有较少的光线能通过这个区域透过光栅，使这个区域出现暗带，从而便形成了我们所见到的莫尔条纹。

严格地说，莫尔条纹排列的方向是与两片光栅线纹夹角的平分线相垂直。

莫尔条纹中两条亮纹或两条暗纹之间的距离称为莫尔条纹的宽度，以W表示。

W=ω /2* sin（θ /2）=ω /θ 。

四、光栅尺位移传感器的安装光栅尺线位移传感器的安装比较灵活，可安装在机床的不同部位。

1、光栅尺线位移传感器的安装基面光栅主尺及读数头分别安装在机床相对运动的两个部件上。
