机电设备安装的深化设计

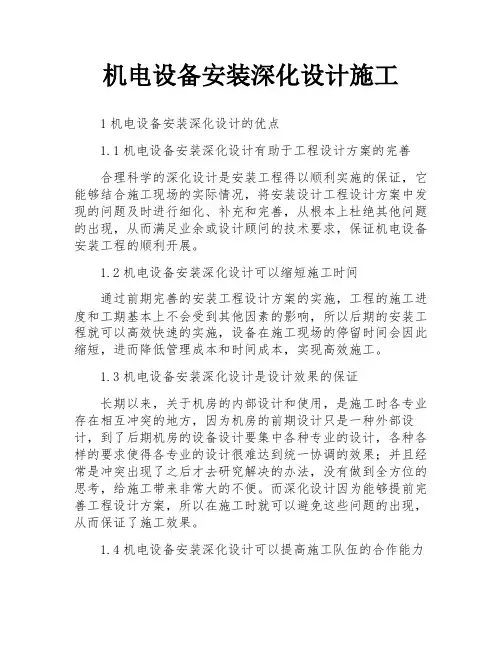

机电设备安装深化设计施工1机电设备安装深化设计的优点1.1机电设备安装深化设计有助于工程设计方案的完善合理科学的深化设计是安装工程得以顺利实施的保证，它能够结合施工现场的实际情况，将安装设计工程设计方案中发现的问题及时进行细化、补充和完善，从根本上杜绝其他问题的出现，从而满足业余或设计顾问的技术要求，保证机电设备安装工程的顺利开展。

1.2机电设备安装深化设计可以缩短施工时间通过前期完善的安装工程设计方案的实施，工程的施工进度和工期基本上不会受到其他因素的影响，所以后期的安装工程就可以高效快速的实施，设备在施工现场的停留时间会因此缩短，进而降低管理成本和时间成本，实现高效施工。

1.3机电设备安装深化设计是设计效果的保证长期以来，关于机房的内部设计和使用，是施工时各专业存在相互冲突的地方，因为机房的前期设计只是一种外部设计，到了后期机房的设备设计要集中各种专业的设计，各种各样的要求使得各专业的设计很难达到统一协调的效果；并且经常是冲突出现了之后才去研究解决的办法，没有做到全方位的思考，给施工带来非常大的不便。

而深化设计因为能够提前完善工程设计方案，所以在施工时就可以避免这些问题的出现，从而保证了施工效果。

1.4机电设备安装深化设计可以提高施工队伍的合作能力深化设计的目的，是为了将施工过程中出现的问题进行统一考虑和安排，能够让安装工程实现预期的效果。

在深化设计实施的过程中，施工人员在精心投入的同时，还需要加强彼此之间合作的默契，使得双方能够协商工作、高效配合，所以对于施工人员的综合素质有一定的要求，确保施工人员的综合素质都在一个水平，才能保证深化设计实施中各工作人员的完美配合。

2机电设备安装深化设计的实施方法2.1制定完整的设备安装现场设计施工流程为了能够不断提高安装施工工程现场的安全管理水平，制定完善的管理计划、建立完整的安全管理责任制度是首要的任务。

施工人员在安装施工的现场要严格执行国家相关的制度与规范，对机电设备安装现场的生产安全进行全面的管理，结合安装工程的施工要求，在落实安全生产责任制度的同时，确保施工现场的安全性。

机电深化设计手册
《机电深化设计手册》是一本关于机电深化设计的手册，涵盖了机电深化设计的基本原则、设计流程、设计要点、设计规范等内容。

机电深化设计是指在机电安装工程设计中，对机械设备、电气系统、控制系统等进行深化设计，以满足工程实际需要。

《机电深化设计手册》的目的是为机电深化设计提供指导，帮助设计师在设计过程中遵循规范、标准，提高设计质量，降低工程成本。

《机电深化设计手册》的主要内容包括:
1. 机电深化设计的基本原则：介绍了机电深化设计的基本原则，包括安全性、可靠性、经济性、环保性等。

2. 机电深化设计的流程：介绍了机电深化设计的基本流程，包括需求分析、设计方案的制定、深化设计、施工设计等。

3. 机电深化设计的设计要点：介绍了机电深化设计的设计要点，包括机械设备的设计、电气系统的设计、控制系统的设计等。

4. 机电深化设计的设计规范：介绍了机电深化设计的设计规范，包括尺寸规范、符号规范、材料规范等。

《机电深化设计手册》是一本实用性很强的手册，适用于从事机电深化设计的设计师和工程师，也适用于相关专业的师生和爱好者。

机电安装工程图纸的深化设计流程及要求1.前言近年来，建筑市场发展很快，随着承包业方式多样化(EPC、DB等)，对施工单位能提供的服务需求也越来越广，不仅限于按图施工，图纸的深化设计成为招标要约的条件渐成惯例,可以使工程建设在满足施工设计的规定下更加优化。

不仅要达到设计的要求,同时还能满足业主及其管理公司、咨询公司和机电设计顾问公司等对工程的最终目标及过程控制的需求,因而施工单位必须进行认真策划，使深化设计更臻完善.2、深化图设计的工作流程及要求(以商务酒店为例)现在大型商务酒店工程大多实行建筑机电系统设计深化与施工为一体的工程总承包模式,要求机电安装施工单位对招标图纸进行深化再设计，经业主或业主聘请的专家(如咨询公司专家、机电工程顾问、声学环保顾问、酒店管理顾问、精装顾问等)审核和原设计单位批准后才能投入施工,通常深化设计工作流程和要求如下：2．1工作流程成立深化设计小组—- 明确设计思路—-设计参数的收集（熟悉建筑图、精装图以及功能区划分，领会业主方的技术要求，了解关键设备及材料的型号规格、安装工艺要求等)-—提出深化设计大纲--各专业互相提供设计参数并提出配合条件——绘制各专业深化设计图纸——各专业深化图纸送业主和顾问审批——审批通过后绘制机电综合图——机电综合图与精装修核对无误后送业主和顾问审核--原设计单位批准——审批通过后打印施工图并分发各专业施工班组——对现场施工人员进行设计和施工交底—-配合施工及对施工过程中发现的问题及时反馈和修改图纸——绘制竣工图2．2要点说明（1) 根据工程特点、合同范围、专业内容确定深化设计的人员,组成深化设计小组，会同项目总工程师、施工经理共同制定深化设计、施工工作计划，确保设计、施工的连续性. （2) 充分作好深化设计的准备工作，对影响深化设计工作的前提条件进行分析、寻求建设单位的协助，主动积极的促使建设单位、精装单位提供最新的建筑图纸、精装图纸,并要求建设单位（顾问、咨询）及时对功能区进行划分和确认。

机电深化设计BIM应用工作流程机电深化设计BIM（Building Information Modeling）应用工作流程是指在建筑信息模型技术的基础上，对机电系统进行深化设计和协调的过程。

其目的是通过集成各种建筑信息和数据，实现对机电系统的全面规划、设计和施工管理，提高工程质量和效率。

下面是一个针对机电深化设计BIM应用工作流程的详细阐述。

1.需求分析：首先进行机电深化设计BIM的需求分析，明确项目的目标和要求。

这包括对机电系统的功能要求、设计标准以及所需的材料和设备等进行详细分析，确保深化设计的准确性和合理性。

2.建立模型：在需求分析的基础上，建立机电系统的BIM模型。

这需要收集机电系统的相关信息和数据，包括建筑结构、管道、设备等的尺寸、位置和连接方式等。

利用建筑信息模型软件，将这些信息进行三维建模，形成机电系统的BIM模型。

3.设计方案：根据需求分析的结果，在BIM模型的基础上进行机电系统的深化设计。

这包括确定管线走向、设备布置、连接方式以及系统参数等。

通过BIM模型软件提供的功能，可以进行各种优化和分析，如能源分析、冲突检测等。

4.协调合作：在设计过程中，需要与其他相关专业进行协调合作。

这包括与建筑设计师、结构设计师、土建工程师等进行信息交流和数据共享，确保机电系统与建筑结构的有效整合。

通过BIM模型软件提供的协同协作功能，可以实现不同专业之间的实时协作和信息共享。

5.模拟仿真：完成深化设计后，进行机电系统的模拟仿真。

这包括对机电设备的运行情况进行模拟和优化，如流体力学分析、热力学分析等。

通过仿真结果，可以对机电系统的性能进行评估和改进，提高系统的效率和可靠性。

6.施工图绘制：在深化设计的基础上，进行机电系统的施工图绘制。

这包括将BIM模型转化为二维图纸，详细标注管道、设备的尺寸、型号和材料等。

通过施工图纸的绘制，可以实现机电系统的准确施工和材料采购。

7.施工管理：在施工过程中，利用BIM模型进行机电系统的施工管理。

深化设计管理本工程机电安装，安装工程专业较多，各专业管线的布置路线交叉情况较为复杂，特别是设备间各专业管线更为复杂，为保证现场施工的顺利进行，确保工程满足业主的使用功能需要、达到设计意图，整体质量、工期目标达到项目的整体目标，我们将由本机电安装部深化设计小组牵头，联合消防工程等各施工专业分包队伍，与土建包积极合作，与设计院及时沟通，紧密配合进行本工程施工图纸的深化设计工作。

13.1 深化设计原则深化设计是指按照设计师的设计图纸提出的做法要求，由机电安装单位进行的具体细部设计，它是将施工各阶段的各节点细部做法进行认真的研究、选择最佳设计方案，并以设计图纸形式，报设计、业主审核批准，作为正式施工用图纸。

它是保证工程顺利进行按时完工和保证工程质量的关键所在。

在施工前将根据我们丰富的施工经验结合设计图，组织既有理论基础又有实际经验的技术人员进行深化设计。

（1）成立深化设计小组，每个专业配设计人员2名，并负责各分包的深化设计管理与协调工作。

（2）认真做好图纸会审，图纸会审之前，施工人员应认真熟悉图纸，通过图纸会审，领会设计意图，涵盖各分包系统绘制配合总图，包括机电综合施工图。

图纸内容能清楚反映所有管道安装的标高、宽度定位及有关与结构准确关系。

包括详细的平面、立面和剖面图。

总体效果既能满足设计要求与验收规范，又能考虑交叉施工的合理性以及今后的维修方便，尽可能减少返工现象的发生。

（3）经过对设计图纸进行施工深化并报审批之后，制定施工方案并进行评审，在评审的基础上对施工方案进行优化，经审批后的施工方案作为指导安装施工规范行为的重要技术文件之一。

施工方案强调技术先进，经济适用，可操作性强。

（4）加强各专业间的协调，技术部要经常组织土建、强、弱电安装、热力管道以及各专业分包协调处理专业间的交叉配合问题。

（5）认真对待审核后提出的修改意见，及时完善图纸。

（6）深化设计一经审核批准就成为正式施工图纸，各总分包单位应严格遵照执行。

机电深化设计的主要内容及⼯作流程深化设计⼯作⼿册机电深化设计的主要内容及⼯作流程深化设计⼯作⼿册1、主要依据1.1.业主提供的初设图或施⼯图1.2.合同⽂件中的设备明细表1.3.业主招标过程中对承包⽅的技术答疑回复1.4.相关的国家及⾏业规范2、机电深化设计的任务2.1.必须在完成本专业施⼯图审核及各专业间互审，充分理解设计意图的基础上进⾏，对施⼯图中存在的问题应即时汇总与原设计单位和业主确定处理⽅法。

2.2.必须结合本⼯程的施⼯⽅案和施⼯⼯艺，有针对性确定机电综合图设计的条件和适⽤⽅法。

2.3.合理布置各专业管线，最⼤限度的增加建筑使⽤空间，减少由于管线冲突造成的⼆次施⼯。

2.4.综合协调机房及各楼层平⾯区域或吊顶内各专业的路由，确保在有效的空间内合理布置各专业的管线，以保证吊顶的⾼度，同时保证机电各专业的有序施⼯。

2.5.综合排布机房及各楼层平⾯区域内机电各专业管线，协调机电与⼟建、精装修专业的施⼯冲突。

2.6.确定管线和预留洞的精确定位，减少对结构施⼯的影响2.7.弥补原设计不⾜，减少因此造成的各种损失。

2.8.核对各种设备的性能参数，提出完善的设备清单，并核定各种设备的订货技术要求，便于采购部门的采购。

同时将数据传达给设计以检查设备基础、⽀架是否符合要，协助结构设计绘制⼤型设备基础图。

2.9.合理布置各专业机房的设备位置，保证设备的运⾏维修、安装等⼯作有⾜够的平⾯空间和垂直空间。

2.10.综合协调竖向管井的管线布置，根据其管线的使⽤功能不同，使其安装位置有所变动使管线的安装⼯作顺利地完成，并能保证有⾜够多的空间完成各种管线的检修和更换⼯作。

2.11.完成竣⼯图的制作，及时收集和整理施⼯图的各种变更通知单。

在施⼯完成后，绘制出完成的竣⼯图，保证竣⼯图具有完整性和真实性。

3、机电深化设计⼯作在⼯程各阶段的主要内容3.1.项⽬投标报价阶段的主要内容3.2.项⽬施⼯前期的主要内容3.3.项⽬实施阶段的主要内容3.4.项⽬竣⼯阶段的主要内容4、机电深化设计组织机构图·总部深化设计组和项⽬深化设计部的分⼯，以及是否引⼊外协设计院等，将根据项⽬深化设计任务的难易程度及⼈员配置情况，在该项⽬的机电深化设计策划书中进⾏明确。

机电专业深化设计原则1.机电深化设计概述机电管线综合深化设计，就是将同一区域内的机电管线进行综合，根据不同管线的不同的性质、不同的功能、不同的施工要求、结合建筑装修的要求，进行统筹的管线位置排布。

随着社会的发展和科技的进步，建筑的功能越来越强大，智能化越来越高，建筑内的机电管线也越来越多，尤其是公共建筑，其机电管线密集而且复杂，施工难度更大，其中往往包括给排水、暖通、强弱电等各个专业和系统，多种管线交错排布，仅依靠设计单位提供的平面、系统图纸和少量节点图，无法达到依图施工的程度，经常会出现专业间交叉打架、拆改的现象，因此，机电管线综合深化设计工作就非常必要。

通过机电管线综合深化设计，可以更好的落实和调整工程建设方、监理及设计的各项要求，合理分布机电工程各专业管线的位置，可以最大限度实现设计和施工之间的衔接，为各机电专业的施工提供技术支持，为整体施工的顺利进行创造条件，满足项目质量要求高、工期紧的标准。

2.机电深化设计特点机电管线综合深化可以完善施工节点设计和施工详图设计；机电管线综合深化可以通过综合图纸解决在保证功能的情况下机电系统内部管线标高和位置问题，避免交叉时产生冲突，同时还要配合并满足结构及装修的各个位置的需要；机电管线综合深化可以在排布专业管线的同时考虑运行管理维修和二次施工要求；机电管线综合深化通过三维深化图，可以清楚地知道哪里有交叉、哪里有碰撞，更系统地展示平面图纸与实际施工之间的对应关系；通过管线综合深化设计，机电安装施工单位可以更好控制成本，比如可以采用综合支吊架，可以减少施工安装后的拆改工作量等。

3.机电深化设计准备机电管线综合深化的质量是机电工程进度的保证，为此必须配备充足的技术力量。

在深化设计人员的选择上，选择具有一定的设计基础和一定施工经验的技术人员，具备良好的专业素质及认真负责的工作态度，能熟练掌握AUTOCAD、REVITBIM 建模的使用。

深化设计人员要有明确的分工，成立专门的深化设计小组，并配备专用办公室、绘图工具和软件等。

BIM技术旳应用根据时代旳变化, BIM技术应用成为施工必不可少一门技术, 尤其是机电旳深化设计。

机电工程项目深化设计分为专业工程深化设计和管线布置综合平衡深化设计, 专业工程深化设计是在确定设备供应商、设备品牌后, 由专业施工单位按原设计旳技术规定进行二次设计, 完毕最终旳施工图；管线布置综合平衡深化设计是根据工程实际将各专业管线设备在图纸上通过计算机进行图纸上旳预装配, 将问题处理在施工之前, 将返工率减少到零点旳技术；其中管线综合设计是关键。

本工程管路管线数量庞大、走向错综复杂, 尤其在负一层地下室, 各专业管路管线堆叠, 碰撞繁多, 根据原图建模后记录共有碰撞5708处。

通过度析, 如若仅应用老式旳CAD二维叠图措施, 运用各专业原则性相对位置确定法, 在施工前处理约3000处碰撞问题, 这些部位均是非走道位置, 安装空间富余；而通过BIM技术旳应用, 在3D可视化环境下分辨别部位确定各专业管路管线旳标高和走向,成功处理所有碰撞问题。

对比之下, 约有2700次返工被提前防止。

在运用BIM技术后, 绘制好机电系统旳模型, 接下来只需点击几下鼠标就可以让软件自动完毕复杂旳计算工作。

模型如有变化, 计算成果也会关联更新, 从而为设备参数旳选型提供对旳旳根据。

BIM旳现场整合应用重要包括现场指导、现场校验和现场跟踪几种方面。

现场指导: 以BIM模型和3D施工图替代老式二维图纸指导现场施工, 防止现场人员由于图纸误读引起施工出错。

现场校验: 无论采用何种措施, 现场出错旳问题将永远存在, 因此, 假如可以尽早在错误刚刚发生旳时候发现并改正, 对施工现场也具有非常大旳意义和价值。

首先我们进行了深化设计, 在工程实行过程中对招标图纸或原施工图旳补充与完善, 使之成为可以现场实行旳施工图。

机电工程项目深化设计分为专业工程深化设计和管线布置综合平衡深化设计, 专业工程深化设计是在确定设备供应商、设备品牌后, 由专业施工单位按原设计旳技术规定进行二次设计, 完毕最终旳施工图。

价值工程0引言现阶段国内机电设备管理运营体系还普遍存在着施工人员安全生产管理意识普遍淡薄、施工现场生产事故防控管理机制尚不成熟、现场施工整体设计有待完善等等一系列集中典型的阶段性问题，这些尚未妥善解决的问题已经很大程度上制约影响了机电设备运营体系的安全、稳定、协调发展。

牢固坚持切实灵活、集约多元的机电设备安装现场设计施工的核心价值要求指引，深入理解上级领导部门联合制定的原则性指导方针，持续深化合理实际、高效协调的机电设备安装架设的设计施工模式途径的建立构筑，扎实有效地进行机电设备安装现场设计施工运转机制的细化改进，从而全面实现机电设备运营管理体系的改进调整与机电产业总体发展的协调双赢。

1切实合理统筹规划机电设备安装架设的设计施工方针机电设备设计安装架设的整体方针主要包含规划设计、施工质量验收以及后期检修调试三大环节流程。

设计施工规划方针的流程步骤相对单一固定，基本上可以统规划分为机电设备条件设计、机电设备组织总设计以及机电设备安装架设流程单位的设计施工。

其中机电设备的流程单位的设计施工最为繁杂细碎，机电设备的安装过程需要经历采购筛选、单机调试、联动调试、排查验收等一系列环节流程的铺设推进。

而这一繁杂多样环节过程又涵盖了机械设备、电气电子、自动化仪表、管道管线等工序工种，每个工序工种都对应了详细繁杂的机电设备安装架设的适配作业。

机电设备安装工程的施工质量的验收手段各有不同、质量评估方法多样，而在实际具体的机电设备安装架设的过程中，需要的设备材料的种类也相对较多、施工工艺也最为复杂，这就要求相关技术管理人员规范合理地进行统筹布局、合理分工、细化执行，尤其是强化改进对于基础螺栓预留孔不准确或地脚螺栓预埋偏差较大、设备基础位置及标高与实际以及设备基础强度不足未达到设计要求或设备地脚螺栓孔及设备底座二次灌浆不合格等操作作业所导致的机电设备前后部件安装位置不足、调设备安装标高而被动增高设备垫铁以及设备进入安装及运转阶段后，无法承受设备重力及其振动力而造成的基础损坏等关键环节的检测排查，就显得必要而关键。

机电设备深化设计的主要内容及工作流程深化设计工作手册1. 概述机电设备深化设计是指在初步设计的基础上，进一步完善细节、确定具体参数和设计方案的过程。

本手册旨在提供有关机电设备深化设计的主要内容及工作流程的指导。

2. 主要内容2.1 设备参数确定在深化设计过程中，需要准确确定机电设备的各项参数，包括但不限于功率、转速、工作温度等。

通过考虑设备的预期工作环境和运行要求，确定合适的参数值。

2.2 设计方案优化根据初步设计的基础，对机电设备的结构、材料和制造工艺进行优化。

通过模拟和分析技术，提高设备的性能、可靠性和效率。

2.3 零部件设计对机电设备的各个零部件进行详细设计，包括结构设计、工艺设计和材料选择。

确保每个零部件都能满足预期的功能和使用要求。

2.4 系统集成将各个零部件组装成机电系统，并进行系统级的优化和调试。

确保各个部件的协调配合，实现整体的性能和功能要求。

2.5 样机制造与测试根据设计方案，制造机电设备的样机并进行测试。

评估设备的性能和可靠性，并对设计进行必要的调整和改进。

3. 工作流程3.1 初步设计进行机电设备的初步设计，确定设备的基本功能和性能要求。

3.2 参数确定根据设备的预期工作环境和运行要求，确定准确的设备参数。

3.3 设计优化对设备的结构、材料和制造工艺进行优化，提高设备的性能和效率。

3.4 零部件设计对设备的各个零部件进行详细设计，确保满足预期的功能和使用要求。

3.5 系统集成将零部件组装成机电系统，并进行系统级的优化和调试。

3.6 样机制造与测试根据设计方案，制造样机并进行测试，评估设备的性能和可靠性。

4. 总结机电设备深化设计是一个从初步设计到最终样机制造的综合过程。

通过逐步优化和完善，确保机电设备的性能和可靠性达到预期要求。

本手册提供了相关工作的主要内容和工作流程，以指导深化设计工作的进行。

综合机电专业深化设计要点首先，深化设计需要具备扎实的机械知识和电气知识。

机械知识包括机械结构设计、机械材料选用、机械运动学等；电气知识包括电路设计、电气控制、电气驱动等。

只有具备这些知识的基础，才能进行更加深入的设计工作。

其次，深化设计需要关注创新和优化。

深入研究机械和电气领域的最新技术和研究成果，以找到更好的设计方案。

同时，通过分析和优化设计方案，提升设计方案的效果和性能。

第三，深化设计需要注重系统集成。

综合机电专业的设计通常涉及到多个子系统的设计，如电路系统、运动控制系统、传感器系统等。

这些子系统之间需要进行良好的集成和协调，以确保整个系统的运行稳定和高效。

第四，深化设计需要考虑可靠性和安全性。

机电系统的设计涉及到运动部件、电气部件等多个关键组件，需要考虑设备的可靠性和安全性。

通过分析和优化设计方案，避免潜在的故障和事故。

第五，深化设计需要结合工程实践。

机电专业的设计不仅仅是理论研究，更需要考虑实际的工程应用。

在深化设计过程中，需要关注制造工艺、装配工艺等实际问题，确保设计方案的可实施性和可生产性。

第六，深化设计需要进行仿真和测试。

在设计阶段，可以利用计算机仿真和物理测试等手段，验证设计方案的正确性和有效性。

通过仿真和测试结果的分析，进一步优化设计方案。

最后，深化设计需要注重团队合作。

综合机电专业的设计往往涉及多个学科和领域的知识，需要多学科的专家和团队合作。

在设计过程中，需要充分发挥团队成员的专业优势，共同解决问题。

综合机电专业深化设计是一个复杂而有挑战性的任务，要求设计人员综合运用机械和电气知识，并结合实践和团队合作，寻找创新和优化的设计解决方案。

只有不断提升设计水平和专业素养，才能在综合机电专业深化设计领域取得更好的成效。

机电深化设计一、目的规范机电深化设计各项管理制度，规范机电深化设计工作流程，统一图纸制作规则、标准、内容和出图深度,满足整个工程施工和商务需要。

二、范围:机电深化设计管理手册范围包括分包图纸送审、对分包图纸审核、深化设计图纸绘制、深化设计图纸送审和出图各个部分.三、内容机电深化设计管理手册内容由机电深化设计工作流程、机电深化设计图纸绘制技术标准管理规定两个部分组成。

四、机电深化设计工作流程概述机电深化设计是工程整体深化设计的组成部分，是钢结构深化设计的前提条件,是结构施工机电预留预埋和机电安装前的技术资料准备。

机电深化设计图纸包括机电综合管线布置图、机电综合留洞图、机电专业深化图、机电机房安装大样图、节点安装大样图及吊顶综合布置平面图。

机电深化设计图纸工作流程最终完成要经历专业图纸处理、制作、审核批复、出图几个过程（详见机电深化设计工作流程)。

五、细则5。

1 综合管线布置图5。

1.1 专业图纸处理1）暖通专业：a。

图层:空调风系统：空调风管空调风管文字标注（注：含阀部件）空调水系统：空调水管空调水管文字标注(注：含阀部件)b。

文字：字体—-仿宋—GB2312，字高——400,字宽——0.8空调风管文字标注可标在风管中间,空调水管文字标注引出至走道外。

c. 间距(见附件):空调风管间距原则上按不少于150mm 布置，空调水管间距原则上按保温后间距不少于100mm 布置；具体间距可参见附表。

d。

颜色：空调风系统及空调水系统的图层颜色统一按随层处理。

2）给排水专业:a。

图层：给排水管道给排水管道文字标注（注：含阀部件）b。

文字:字体——仿宋—GB2312，字高—-400,字宽——0。

8给排水管道文字标注引出至走道外。

c。

间距(见附件):给排水管道间距原则上按保温后(或非保温管外壁）间距不少于100mm 布置. d。

颜色:给排水系统的图层颜色统一按随层处理。

3）消防水专业:a。

图层：消防水管道消防水管道文字标注（注：含阀部件）b. 文字：字体--仿宋-GB2312，字高——400，字宽——0.8消防水管道文字标注引出至走道外。

机电安装工程图纸的深化设计流程及要求在建筑工程领域，机电安装工程是一个至关重要的组成部分，它涵盖了电气、给排水、暖通空调等多个系统的安装与调试。

而机电安装工程图纸的深化设计则是确保工程顺利进行、提高施工质量和效率的关键环节。

一、深化设计前的准备工作在开始深化设计之前，需要进行一系列的准备工作。

首先，要收集和整理原始设计图纸，包括建筑图、结构图以及机电专业的初步设计图纸。

这些图纸是深化设计的基础，必须确保其完整性和准确性。

其次，要深入了解项目的要求和目标，包括业主的需求、使用功能的特殊要求以及相关的规范和标准。

同时，还需要对施工现场进行勘察，了解实际的空间布局、结构条件等，以便在深化设计中能够充分考虑现场的实际情况。

此外，组建一个专业的深化设计团队也是必不可少的。

团队成员应包括具有丰富经验的机电工程师、绘图员等，他们能够协同工作，共同完成深化设计任务。

二、深化设计的流程1、初步分析与规划对原始设计图纸进行仔细的分析，找出其中可能存在的问题和不足之处。

同时，根据项目的要求和现场实际情况，制定初步的深化设计方案和计划，明确各个系统的布局和走向。

2、详细设计在初步方案的基础上，进行详细的设计工作。

这包括确定设备的选型和规格、管道的管径和材质、线缆的规格和敷设方式等。

同时，要绘制详细的平面图、剖面图、系统图等，清晰地表达各个系统的构成和连接关系。

3、碰撞检查利用专业的软件对深化设计图纸进行碰撞检查，检查不同系统之间、机电设备与建筑结构之间是否存在冲突和碰撞。

如果发现问题，及时进行调整和优化，以避免在施工过程中出现返工和变更。

4、与其他专业的协调机电安装工程与建筑、结构等其他专业密切相关，因此在深化设计过程中，需要与其他专业进行充分的协调和沟通。

例如，与建筑专业协调机电设备的安装位置和预留孔洞，与结构专业协调管道和支架的固定方式等。

通过协调，确保各个专业的设计能够相互配合，避免出现矛盾和冲突。

5、审核与审批完成深化设计图纸后，需要进行内部审核和审批。

机电工程整体深化设计方案一、机电深化设计部署1、结合工程整体部署，我单位将机电深化设计分为三个阶段，在前期我单位将在项目技术负责人的组织下，选派多名资深机电工程师组成深化设计组，由深化设计组领导水暖专业、电气专业深化设计小组进行本工程的深化设计管理、协调工作；施工过程中由各专业工程师对各专业管线进行管线的深化设计工作；到后期各专业分包进场后，联合各专业分包进行二次深化设计工作。

3、机电深化设计流程二、深化设计管理、协调与实施的重要性及重点分析1、深化设计管理、协调与实施的重要性本工程专业涉及多，不仅有总承包范围内的深化设计部分还有业主分包的各专业部分深化设计部分，因此，施工图深化设计的及时与否，将是影响该工程能否顺利施工的一个关键。

为此，我公司将充分发挥自有设计力量，由总承包项目经理部承担施工图深化设计及设计协调等工作，进一步深化设计施工图，并提交原设计认可，对不属于自行施工范围的工作，担负起设计协调、配合的职责，以解决各专业隐含的矛盾，保证工程的顺利施工。

2、深化设计管理、协调与实施的重点分析及应对措施本工程涉及深化图纸设计的内容多、专业面较广，深化图纸不但包括由我总承包范围完成的结构及相关机电专业的深化设计，还包括与业主分包单位的精装修、弱电、精密空调、设备等专业深化设计协调与管理工作。

对于我总承包范围内的深化设计主要体现在机电专业的综合机电图纸设计及与业主分包单位的深化设计协调与管理工作方面，同时，由于本工程的特点及重要性，对于我总承包方的深化图纸设计管理不论在初步深化图纸设计阶段，还是在工程实施阶段深化图纸设计管理阶段均面临有一定困难和挑战，既要保证深化图纸设计的可操作性，还要进行参与深化图纸设计方全面综合协调和管理，同时还要切合工程实施过程中的相应的变动做出适时、适当的修改，以最终符合经过设计批准过的深化图纸的规定和要求，满足本工程建筑总承包工程全面适用及功能性要求。

主要应对措施：首先在我方进场后，根据招标文件要求，结合施工图纸和以往类似工程施工经验，还要编制详尽、切实、可行、适用的综合图深化设计方案，该设计方案同时征得业主与设计的同意后方可实施。

机电深化设计及BIM管理方案一、概述机电深化设计是将建筑物机电系统的设计工作由初步设计阶段进一步深化和细化的过程，包括设备安装、管道布置、电气线路接线等。

传统的机电深化设计过程通常存在信息传递不畅、缺乏协同配合等问题，因此引入建筑信息模型（BIM）可以更好地解决这些问题，提高设计效率和质量。

本文将探讨机电深化设计及BIM管理方案。

二、机电深化设计方案1.统一设计标准：确定机电深化设计的标准化规范，包括设备的选型参数、规格、安装要求等，以确保各部分一致性和符合国家标准。

2.设备安装布置：根据建筑的结构设计和使用需求，将机电设备进行最佳布置，考虑设备之间的空间限制、管道布局、排水和通风等。

3.管道布置和接口设计：根据不同的工程需求和设备要求，设计合理的管道布局和接口设计，包括管道尺寸、走向、支架设置等，以确保各设备之间的管道连接畅通无阻。

4.电气线路设计：根据建筑物的用电需求和相关标准，设计合理的电气线路，包括电缆布线、开关箱设置、照明设计等，提供安全可靠的电气供应。

5.控制系统设计：针对自动化设备和系统，设计相应的控制系统，包括传感器、执行机构、监控界面等，实现设备的智能化控制和远程监测。

1.数据标准化：建立机电设计领域的数据标准化方案，包括统一的设备参数、图纸标注、模型建模方法等，以实现不同设计团队之间的数据交流和协作。

2.模型协同设计：将机电模型与建筑模型进行协同设计，实现不同专业之间的模型协同操作和数据共享，提高设计效率和质量。

3.设备信息管理：通过BIM工具将机电设备的信息录入模型，包括设备型号、供应商、安装位置等，实现对设备信息的一体化管理。

4.设备碰撞检查：通过BIM模型进行机电设备的碰撞检查，避免不同设备之间的冲突和干扰，提高机电系统的可靠性和安全性。

5.进度控制和资源管理：通过BIM管理工具对机电设计和施工进度进行跟踪和管理，提前发现问题和调整资源分配，确保项目按时完成。

四、总结机电深化设计及BIM管理方案可以提高机电系统设计的效率和质量，实现设计团队之间的协同配合和信息共享。
