最全钢筋翻样基础知识及工程量计算图文精讲

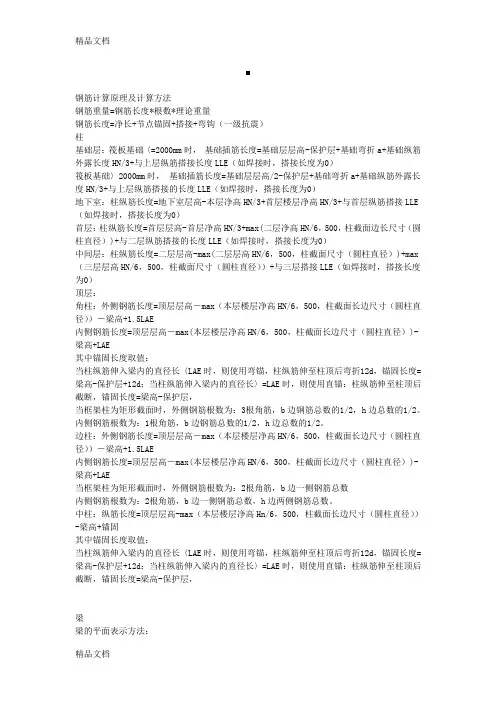

钢筋计算原理及计算方法钢筋重量=钢筋长度*根数*理论重量钢筋长度=净长+节点锚固+搭接+弯钩（一级抗震）柱基础层：筏板基础〈=2000mm时，基础插筋长度=基础层层高-保护层+基础弯折a+基础纵筋外露长度HN/3+与上层纵筋搭接长度LLE（如焊接时，搭接长度为0）筏板基础〉2000mm时，基础插筋长度=基础层层高/2-保护层+基础弯折a+基础纵筋外露长度HN/3+与上层纵筋搭接的长度LLE（如焊接时，搭接长度为0）地下室：柱纵筋长度=地下室层高-本层净高HN/3+首层楼层净高HN/3+与首层纵筋搭接LLE （如焊接时，搭接长度为0）首层：柱纵筋长度=首层层高-首层净高HN/3+max(二层净高HN/6，500，柱截面边长尺寸（圆柱直径）)+与二层纵筋搭接的长度LLE（如焊接时，搭接长度为0）中间层：柱纵筋长度=二层层高-max(二层层高HN/6，500，柱截面尺寸（圆柱直径）)+max （三层层高HN/6，500，柱截面尺寸（圆柱直径））+与三层搭接LLE（如焊接时，搭接长度为0）顶层：角柱：外侧钢筋长度=顶层层高－max（本层楼层净高HN/6，500，柱截面长边尺寸（圆柱直径））－梁高+1.5LAE内侧钢筋长度=顶层层高－max(本层楼层净高HN/6，500，柱截面长边尺寸（圆柱直径）)-梁高+LAE其中锚固长度取值：当柱纵筋伸入梁内的直径长〈LAE时，则使用弯锚，柱纵筋伸至柱顶后弯折12d，锚固长度=梁高-保护层+12d；当柱纵筋伸入梁内的直径长〉=LAE时，则使用直锚：柱纵筋伸至柱顶后截断，锚固长度=梁高-保护层，当框架柱为矩形截面时，外侧钢筋根数为：3根角筋，b边钢筋总数的1/2，h边总数的1/2。

内侧钢筋根数为：1根角筋，b边钢筋总数的1/2，h边总数的1/2。

边柱：外侧钢筋长度=顶层层高－max（本层楼层净高HN/6，500，柱截面长边尺寸（圆柱直径））－梁高+1.5LAE内侧钢筋长度=顶层层高－max(本层楼层净高HN/6，500，柱截面长边尺寸（圆柱直径）)-梁高+LAE当框架柱为矩形截面时，外侧钢筋根数为：2根角筋，b边一侧钢筋总数内侧钢筋根数为：2根角筋，b边一侧钢筋总数，h边两侧钢筋总数。

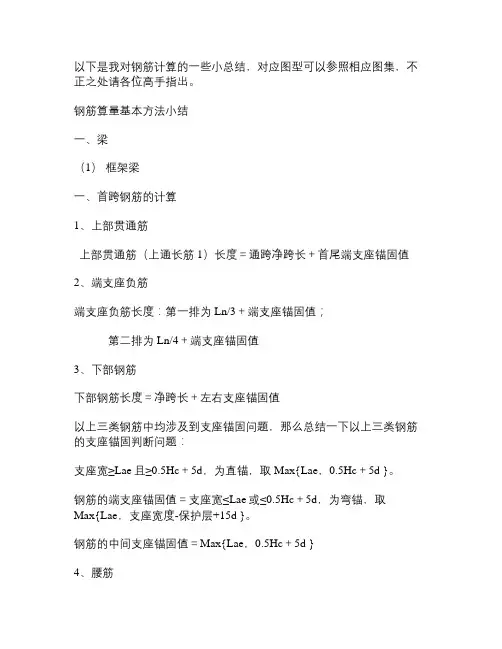

以下是我对钢筋计算的一些小总结，对应图型可以参照相应图集，不正之处请各位高手指出。

钢筋算量基本方法小结一、梁（1）框架梁一、首跨钢筋的计算1、上部贯通筋上部贯通筋（上通长筋1）长度＝通跨净跨长＋首尾端支座锚固值2、端支座负筋端支座负筋长度：第一排为Ln/3＋端支座锚固值；第二排为Ln/4＋端支座锚固值3、下部钢筋下部钢筋长度＝净跨长＋左右支座锚固值以上三类钢筋中均涉及到支座锚固问题，那么总结一下以上三类钢筋的支座锚固判断问题：支座宽≥Lae且≥0.5Hc＋5d，为直锚，取Max{Lae，0.5Hc＋5d }。

钢筋的端支座锚固值＝支座宽≤Lae或≤0.5Hc＋5d，为弯锚，取Max{Lae，支座宽度-保护层+15d }。

钢筋的中间支座锚固值＝Max{Lae，0.5Hc＋5d }4、腰筋构造钢筋：构造钢筋长度＝净跨长＋2×15d抗扭钢筋：算法同贯通钢筋5、拉筋拉筋长度＝（梁宽－2×保护层）＋2×11.9d（抗震弯钩值）＋2d拉筋根数：如果我们没有在平法输入中给定拉筋的布筋间距，那么拉筋的根数＝（箍筋根数/2）×（构造筋根数/2）；如果给定了拉筋的布筋间距，那么拉筋的根数＝布筋长度/布筋间距。

6、箍筋箍筋长度＝（梁宽－2×保护层＋梁高-2×保护层）*2＋2×11.9d＋8d箍筋根数＝（加密区长度/加密区间距+1）×2＋（非加密区长度/非加密区间距－1）+1注意：因为构件扣减保护层时，都是扣至纵筋的外皮，那么，我们可以发现，拉筋和箍筋在每个保护层处均被多扣掉了直径值；并且我们在预算中计算钢筋长度时，都是按照外皮计算的，所以软件自动会将多扣掉的长度在补充回来，由此，拉筋计算时增加了2d，箍筋计算时增加了8d。

7、吊筋吊筋长度＝2*锚固（20d）+2*斜段长度+次梁宽度+2*50，其中框梁高度>800mm 夹角=60°≤800mm夹角=45°二、中间跨钢筋的计算1、中间支座负筋中间支座负筋：第一排为：Ln/3＋中间支座值＋Ln/3；第二排为：Ln/4＋中间支座值＋Ln/4注意：当中间跨两端的支座负筋延伸长度之和≥该跨的净跨长时，其钢筋长度：第一排为：该跨净跨长＋（Ln/3＋前中间支座值）＋（Ln/3＋后中间支座值）；第二排为：该跨净跨长＋（Ln/4＋前中间支座值）＋（Ln/4＋后中间支座值）。

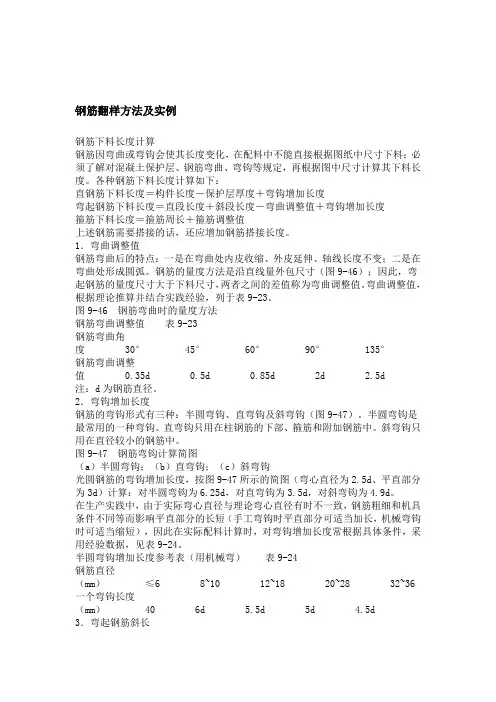

钢筋翻样方法及实例钢筋下料长度计算钢筋因弯曲或弯钩会使其长度变化，在配料中不能直接根据图纸中尺寸下料；必须了解对混凝土保护层、钢筋弯曲、弯钩等规定，再根据图中尺寸计算其下料长度。

各种钢筋下料长度计算如下：直钢筋下料长度＝构件长度－保护层厚度＋弯钩增加长度弯起钢筋下料长度＝直段长度＋斜段长度－弯曲调整值＋弯钩增加长度箍筋下料长度＝箍筋周长＋箍筋调整值上述钢筋需要搭接的话，还应增加钢筋搭接长度。

1．弯曲调整值钢筋弯曲后的特点：一是在弯曲处内皮收缩、外皮延伸、轴线长度不变；二是在弯曲处形成圆弧。

钢筋的量度方法是沿直线量外包尺寸（图9-46）；因此，弯起钢筋的量度尺寸大于下料尺寸，两者之间的差值称为弯曲调整值。

弯曲调整值，根据理论推算并结合实践经验，列于表9-23。

图9-46 钢筋弯曲时的量度方法钢筋弯曲调整值表9-23钢筋弯曲角度30°45°60°90°135°钢筋弯曲调整值0.35d 0.5d 0.85d 2d 2.5d注：d为钢筋直径。

2．弯钩增加长度钢筋的弯钩形式有三种：半圆弯钩、直弯钩及斜弯钩（图9-47）。

半圆弯钩是最常用的一种弯钩。

直弯钩只用在柱钢筋的下部、箍筋和附加钢筋中。

斜弯钩只用在直径较小的钢筋中。

图9-47 钢筋弯钩计算简图（a）半圆弯钩；（b）直弯钩；（c）斜弯钩光圆钢筋的弯钩增加长度，按图9-47所示的简图（弯心直径为2.5d、平直部分为3d）计算：对半圆弯钩为6.25d，对直弯钩为3.5d，对斜弯钩为4.9d。

在生产实践中，由于实际弯心直径与理论弯心直径有时不一致，钢筋粗细和机具条件不同等而影响平直部分的长短（手工弯钩时平直部分可适当加长，机械弯钩时可适当缩短），因此在实际配料计算时，对弯钩增加长度常根据具体条件，采用经验数据，见表9-24。

半圆弯钩增加长度参考表（用机械弯）表9-24钢筋直径（mm）≤68~10 12~18 20~28 32~36 一个弯钩长度（mm）40 6d 5.5d 5d 4.5d3．弯起钢筋斜长弯起钢筋斜长计算简图，见图9-48。
