PKPM作业

第一次作业1 PKPM结构软件提供了哪几种建模方式；PKPM结构软件提供了四种建模方式:(1)PMCAD建模(2)将建筑APM模型转换为结构模型。

(3)将AutoCAD软件的平面图形转换为结构模型。

(4)SPASCAD复杂空问结构建模。

2 PMCAD提供了哪些网点定位方式和夹点捕捉方式，如何切换；轴线输人的关键是网点定位，PMCAD软件提供了多种定位方式，其中最常用的有以下方式: 1）键盘坐标输入方式2）鼠标引导键盘坐标输入方式3）参考点定位方式4）夹点捕捉方式5）图标提示夹点捕捉方式3 PMCAD如何定义任意截面柱，任意形状板洞；板洞:必须布置在有楼板的房间内，可以全房间开洞，也可以布置矩形、圆形和任意形状的板洞。

任意形状板洞定义方式与任意截面柱相同，新版软件以半透明方式显示楼板，以透明方式显示板洞。

任意截面柱定义：（1）点击[柱布置]，在定义柱截面类刑对话框中，选择<任意多边形>。

（2）屏幕提示:“输入绘制窗口的高度”，回车，同意程序默认的5m作为绘图窗口的尺寸，屏幕弹出任意多边形绘制窗口，窗口为边长5m的正方形，每边十等分，每个小格的尺寸是500mm*500mm，作为绘图定位参考单元。

（3）按工程需要在窗口中绘制任意截面形状的柱（4）设定柱的定位基准点，将其存放在柱定义数据库中，布置方式与普通柱相同。

4 PMCAD允许对单个构件设置材料强度吗，计算软件修改材料强度后可以保存到PMCAD模型中吗?新版PMCAD允许在建模时设定构件的材料强度，点击【楼层定义/材料强度】，弹出构件材料设置对话框。

可以设定混凝上构件的强度等级或钢构件的钢号。

PMCAD建模时设置的构件材抖强度可以传给SATWE、TAT、PMSAP等计算软件，如在SATWE 等计算软件中修改材料强度。

其修改信息仍然保存在PMCAD模型中，实现了一模多改，数据共享。

5人防荷载、吊车荷载如何输入；点击【人防荷载/荷载设置】，弹出人防荷载设置对话框，根据《人防规范》规定，可以设置核武器和常规武器的抗爆设计等级，顶板和外墙的人防等效荷载。

PKPM操作步骤建筑结构设计PKPM是一种常用的建筑结构设计软件，它能够对建筑结构进行分析和计算，并生成相应的计算报告。

下面是PKPM的操作步骤建筑结构设计的详细介绍。

1.启动PKPM软件。

在计算机桌面上找到PKPM的图标，双击打开软件。

2.新建项目。

在PKPM软件界面的菜单栏中，点击“文件”->“新建”->“工程”，输入项目名称和相关信息，并选择要设计的结构类型，如混凝土结构、钢结构等。

3.创建结构模型。

在PKPM软件界面的左侧工具栏中，选择相应的结构元素，如柱、梁、墙等，并根据实际情况进行绘制。

可以使用鼠标进行拖拉和绘制，也可以输入具体的坐标和尺寸进行绘制。

4.材料属性设置。

在PKPM软件界面的右侧属性设置栏中，选择各个结构元素的材料属性，并填写相应的参数，如混凝土的强度等。

可以根据实际情况选择不同的材料属性。

5.荷载设置。

在PKPM软件界面的左下方荷载设置栏中，选择相应的荷载类型，并填写荷载的大小和分布情况。

可以根据具体需求设置不同的荷载条件。

6.约束条件设置。

在PKPM软件界面的右下方约束条件栏中，选择各个结构元素的约束条件，如固定端、弹性支座等。

可以根据实际情况选择不同的约束条件。

7.进行分析计算。

在PKPM软件界面的菜单栏中，点击“计算”->“结构分析”，进行结构的分析计算。

软件会根据设计的结构模型、材料属性、荷载和约束条件等进行相应的分析计算。

8.结果查看与分析。

分析计算完成后，可以在PKPM软件界面的右侧结果查看栏中查看各个结构元素的应力、变形和位移等结果。

可以根据结果进行相应的结构优化和修改。

9.生成计算报告。

在PKPM软件界面的菜单栏中，点击“文件”->“生成报告”，可以将分析计算结果生成为计算报告。

报告中包括了结构模型、材料属性、荷载、约束条件和分析结果等信息。

10.保存项目文件。

在PKPM软件界面的菜单栏中，点击“文件”->“保存”，将项目文件保存到指定的文件夹中。

pkpm 吊车荷载布置方法PKPM（Parametric Designing Program for Steel Structures）是钢结构参数化设计软件，是一种广泛应用于工程设计中的计算机辅助设计软件。

吊车荷载布置方法是PKPM中的一个重要设计步骤，它对于保证工程质量和安全性起到关键作用。

本文将从PKPM的使用背景、吊车荷载布置的原则和步骤等方面进行详细介绍。

我们来了解一下PKPM软件。

PKPM是我国自主研发的一套钢结构参数化设计软件，具有强大的计算和设计功能。

它可以实现从结构布置到材料选型、节点设计、计算分析等多个方面的全过程设计，提高了工程设计的效率和准确性。

在钢结构工程中，PKPM被广泛应用于高层建筑、桥梁、厂房等各类工程的设计和计算。

吊车荷载布置是PKPM软件中的一个关键步骤，它主要用于确定吊车在施工过程中的荷载分布。

吊车荷载布置的目的是合理分配吊车的荷载，确保施工过程中的安全性和稳定性。

根据实际情况和设计要求，吊车荷载布置需要遵循以下原则。

要根据工程的实际情况确定吊车的类型和规格。

吊车的类型和规格直接影响了吊车的荷载能力和施工安全性。

在PKPM软件中，可以根据吊车的参数和工程要求，选择合适的吊车类型和规格。

要根据工程的结构布置确定吊车的位置。

吊车的位置应该考虑到施工过程中的安全性和作业效率。

一般来说，吊车应该尽可能靠近施工区域，但又不能影响到其他工作的进行。

在PKPM软件中，可以通过输入结构布置参数，确定吊车的位置。

然后，要根据工程的荷载要求确定吊车的荷载分布。

吊车的荷载分布应该符合工程的设计要求，不得超过结构的承载能力。

在PKPM 软件中，可以通过设置吊车的荷载参数，进行荷载分布的计算和分析。

要根据工程的施工顺序确定吊车的移动轨迹。

吊车的移动轨迹应该符合施工顺序和安全要求。

在PKPM软件中，可以通过设置吊车的移动轨迹，进行施工过程的模拟和分析。

在进行吊车荷载布置时，需要按照以下步骤进行操作。

第三次作业1 为什么主梁上伸出的“悬臂梁”配筋很小，而封口梁超筋，如何解决；①主梁伸出的“悬臂梁”与从柱伸出的悬臂梁不同,由于其没有竖向支撑构件,既不是框架梁,也不是悬臂梁,准确的名称应为连续梁。

②由于柱的竖向刚度大,对悬挑梁约束强,可以作为梁的硬支座。

而从主梁上挑出的梁,由于主梁平面外扭转刚度很小,其约束远不及柱,会产生转角位移,这种软支座与硬支座有很大的不同。

③梁变形协调也与悬臂梁不同,它受到主梁变形(竖向位移)的影响很大,从而降低了刚度,把自身的荷载卸向两边刚度较大的悬臂梁。

解决这个方法是，设法减少框架梁的变形，可以将封口梁的两端设为铰接并采用相应的构造措施,或设定封口梁不参与计算。

2 楼梯、阳台、雨蓬、挑檐、老虎窗、空调板等构件建模时需要输入吗；通常这些非主要承重构件不必在整体建模中输人,只考虑其荷载即可。

（各种类型楼梯的计算分析可以由LTCAD楼梯设计程序完成。

建筑物的阳台、雨篷、挑檐等的设计计算可以在QITI或GJ中选择<砌体结构混凝土构件辅助设计>项完成。

在PMCAD 建模时，这些构件通常以悬挑板的方式布置到整体模型中并输人其荷载，以便考虑其对整体模型的影响，但倾覆力矩须人工补充计算。

）3 高层建筑屋顶上的水箱、电梯间需要建模和计算吗；屋顶水箱、电梯间等对于结构的主要影响是考虑其竖向荷载和地震作用,通常应作为一个标准层建模,布置附加荷载,增加振型个数,参与结构整体计算分析。

由于水箱壁受不均匀水平荷载作用,和挡土墙一样PKPM软件不能计算,应采用规范指定的算法进行验算。

4楼板上的节点集中力或线荷载如何输入和计算；①在楼板节点荷载或线荷载处布置次梁,然后将点(线)荷载直接输人到次梁上。

②如楼板节点集中力或线荷载处不允许布置次梁,但集中力不是很大,可以将点、线荷载折算成等效均布面荷载输人,与楼面荷载组合,由PMCAD完成计算。

③如节点集中力或线荷载较大,建议采用复杂楼板有限元分析程序SLABCAD或混凝土构件程序GJ中特殊楼板有限元分析程序做更精确的计算。

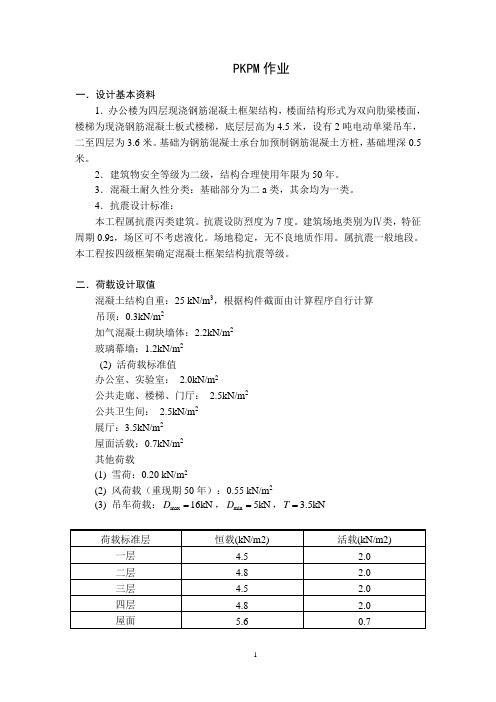

PKPM作业一．设计基本资料1．办公楼为四层现浇钢筋混凝土框架结构，楼面结构形式为双向肋梁楼面，楼梯为现浇钢筋混凝土板式楼梯，底层层高为4.5米，设有2吨电动单梁吊车，二至四层为3.6米。

基础为钢筋混凝土承台加预制钢筋混凝土方桩，基础埋深0.5米。

2．建筑物安全等级为二级，结构合理使用年限为50年。

3．混凝土耐久性分类：基础部分为二a类，其余均为一类。

4．抗震设计标准：本工程属抗震丙类建筑。

抗震设防烈度为7度。

建筑场地类别为Ⅳ类，特征周期0.9s，场区可不考虑液化。

场地稳定，无不良地质作用。

属抗震一般地段。

本工程按四级框架确定混凝土框架结构抗震等级。

二．荷载设计取值混凝土结构自重：25 kN/m3，根据构件截面由计算程序自行计算吊顶：0.3kN/m2加气混凝土砌块墙体：2.2kN/m2玻璃幕墙：1.2kN/m2(2) 活荷载标准值办公室、实验室：2.0kN/m2公共走廊、楼梯、门厅：2.5kN/m2公共卫生间：2.5kN/m2展厅：3.5kN/m2屋面活载：0.7kN/m2其他荷载(1) 雪荷：0.20 kN/m2(2) 风荷载（重现期50年）：0.55 kN/m2(3) 吊车荷载：max 16kND=，min5kND=， 3.5kNT=荷载标准层恒载(kN/m2) 活载(kN/m2) 一层 4.5 2.0二层 4.8 2.0三层 4.5 2.0四层 4.8 2.0屋面 5.6 0.7三．主要结构材料1．混凝土：基础C25，其余结构用C30。

2．钢筋：HPB235（f y = 210 N/mm2）和HRB335（f y = 300 N/mm2）。

3．填充墙：填充墙采用容重=1.9kN/m3的砌块砌筑。

四．结构设计钢筋混凝土框架结构采用中国建筑科学研究院PKPM CAD工程部编制的SATWE和PK软件计算。

五．提交的作业内容（1）注明学号、姓名（打包压缩，文件夹名字取为：PKPM学号姓名，如PKPM03065王明）；（2）PMCAD模型数据文件；（3）SATWE模型数据文件；（4）PK计算框架的模型数据文件；（5）顶层屋面板配筋图（用PM5完成，提交*.T图）；（6）SATWE的前三个结果文件；（7）SATWE的二、三、四层梁和柱配筋计算图（*.T图）；（8）某榀框架结构立面图（*.T图）。

pkpm施工实施方案PKPM施工实施方案。

一、施工前准备。

在进行PKPM施工前，首先需要进行充分的施工前准备工作。

这包括对施工现场的勘察和测量，以及对施工材料和设备的准备工作。

在勘察和测量方面，需要对施工现场的地形、地貌、地质情况进行详细的调查，以便为后续的施工工作提供准确的数据支持。

同时，还需要对施工现场的环境进行评估，确保施工过程中不会对周围的环境造成影响。

在施工材料和设备的准备方面，需要根据施工计划和施工图纸的要求，提前准备好所需的材料和设备，确保施工过程中的顺利进行。

二、施工工艺和方法。

在进行PKPM施工时，需要根据具体的施工要求和条件，选择合适的施工工艺和方法。

这包括施工过程中所需的各种施工工艺流程和施工方法，以及施工中所需的各种施工设备和工具。

在选择施工工艺和方法时，需要充分考虑施工现场的实际情况和施工要求，确保选择的施工工艺和方法能够满足施工质量和进度的要求。

同时，在施工过程中需要严格按照施工工艺和方法进行操作，确保施工过程中的安全和质量。

三、施工组织和管理。

在进行PKPM施工时，需要合理组织和管理施工过程，确保施工工作能够按照计划顺利进行。

这包括对施工人员的组织和管理，以及对施工现场的管理和协调工作。

在施工人员的组织和管理方面，需要根据施工计划和施工要求，合理安排施工人员的工作任务，确保施工人员能够按时按质完成施工任务。

同时，还需要对施工现场的管理和协调工作进行有效的组织和管理，确保施工现场的安全和秩序。

四、施工质量和安全。

在进行PKPM施工时，需要严格控制施工质量和安全，确保施工过程中的质量和安全。

这包括对施工过程中的质量进行严格控制和检查，确保施工过程中的质量能够满足设计要求和标准要求。

同时，还需要对施工过程中的安全进行严格管理和监控，确保施工过程中不会发生安全事故和质量事故。

五、施工验收和交接。

在PKPM施工完成后，需要进行施工验收和交接工作。

这包括对施工过程中的质量和安全进行全面的验收和检查，确保施工过程中的质量和安全能够满足验收要求。

PKPM操作流程自己总结PKPM（Pushover-Knee Point Method）是一种常用的结构强度计算方法，主要用于对建筑结构的承载能力进行综合评估。

PKPM操作流程主要分为输入数据准备、计算模型建立、荷载计算、强度验算和结果评定五个步骤。

以下是对PKPM操作流程的详细总结：第一步：输入数据准备在进行PKPM计算之前，首先需要准备各种输入数据，包括结构的基本信息、材料力学性质、荷载信息以及边界条件等。

其中结构的基本信息包括结构的类型、梁柱的尺寸、板的厚度等；材料力学性质包括混凝土和钢筋的弹性模量、抗压强度、抗拉强度等；荷载信息包括活载、恒载、风载、地震荷载等；边界条件包括支座、铰接等信息。

第二步：计算模型建立PKPM建立计算模型的过程需要绘制结构的平面图和立面图，并建立相应的分析模型。

通常将结构分解为杆件和节点进行离散化，节点为梁柱交叉处，杆件为连续的结构单元。

根据结构的几何形状，利用有限元方法或者杈杆模型等建立结构分析模型。

第三步：荷载计算在对结构进行荷载计算之前，首先需要根据荷载的作用方向确定结构的永久荷载和活载；然后按照荷载标准计算各个加载情况下的荷载大小，并根据结构的特点和荷载作用方式进行分析。

荷载计算包括结构的重量计算、满载计算和特殊荷载计算，其中满载计算是指在结构受到最大荷载作用时，进行的荷载计算。

第四步：强度验算强度验算是根据结构的受力性质和荷载作用情况，对结构中各个构件进行强度计算和强度判断的过程。

根据力学原理和材料力学性质，计算结构构件在各个设计工况下的安全储备系数，以决定结构的强度是否满足设计要求。

第五步：结果评定在完成结构强度计算后，根据强度验算的结果进行评定。

如果结构的强度满足设计要求，则可以通过验收，并进行相关的施工工作。

如果结构的强度不满足设计要求，则需重新设计或者修改结构，直至满足设计要求为止。

总结起来，PKPM操作流程主要包括输入数据准备、计算模型建立、荷载计算、强度验算和结果评定五个步骤。

P K P M计算书(总16页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--PKPM课程作业---框架结构1工程概况本工程为7层小办公楼，框架结构，一、二层层高为，三、四层层高为，五、六层层高为，七层层高为。

设计地震分组为二组，抗震设防烈度为8度（），场地类别为二类，框架抗震等级为三级。

地面粗糙度为B类，基本风压为2kN mm。

/建筑模型与荷载输入建筑模型与荷载输入本办公楼1、2层为第一标准层，选用截面为800*800的柱，500*700的主梁；3、4层为第二标准层，选用选用截面为700*700的柱，500*700的主梁；第5、6层为第三标准层，选用截面为600*600的柱，500*700的主梁；第7层为第四标准层，选用截面为400*400的柱，400*600的主梁；。

标准层设置如图所示图1 第一标准层图2 第二标准层图3 第三标准层图4 第四标准层修改设计参数及输入楼面荷载图5 地震及风压设计参数图楼层组装图6 楼层组装图7 整楼组装效果图荷载计算本工程荷载输入如下图8 楼、屋面荷载定义图2楼板计算楼板编号（以一层为例）图9 一层楼板房间编号图楼板配筋（以一层楼板为例）图10 一层楼板配筋及钢筋表图楼板计算书房间标号为18的楼板计算书：日期：11/18/2010时间： 9:01:54:28 pm一、基本资料：1、房间编号： 182、边界条件（左端/下端/右端/上端）：固定/固定/固定/固定/3、荷载：永久荷载标准值：g ＝ kN/M2可变荷载标准值：q ＝ kN/M2计算跨度Lx = 3900 mm ；计算跨度Ly = 3900 mm板厚H = 120 mm；砼强度等级：C25；钢筋强度等级：HPB2354、计算方法：弹性算法。

5、泊松比：μ＝1/5.6、考虑活荷载不利组合。

二、计算结果：Mx =+5)** +* * ^2 = ·M考虑活载不利布置跨中X向应增加的弯矩：Mxa =+5)** * ^2 = ·MMx= + = ·MAsx= ，实配φ 8@150 (As ＝ρmin ＝ % ，ρ＝ %My =+5)** +* * ^2= ·M考虑活载不利布置跨中Y向应增加的弯矩：Mya =+5)** * ^2 = ·MMy= + = ·MAsy= ，实配φ 8@150 (As ＝ρmin ＝ % ，ρ＝ %Mx' =** +* * ^2 = ·MAsx'= ，实配φ 8@100 (As ＝ ,可能与邻跨有关系)ρmin ＝ % ，ρ＝ %My' =** +* * ^2 = ·MAsy'= ，实配φ 8@100 (As ＝ ,可能与邻跨有关系)ρmin ＝ % ，ρ＝ %三、跨中挠度验算：Mk -------- 按荷载效应的标准组合计算的弯矩值Mq -------- 按荷载效应的准永久组合计算的弯矩值(1)、挠度和裂缝验算参数：Mk =+5)** +* )* ^2 = ·MMq =+5)** +* )* ^2 = ·MEs ＝ mm2 Ec ＝ mm2Ftk ＝ mm2 Fy ＝ mm2(2)、在荷载效应的标准组合作用下，受弯构件的短期刚度 Bs：①、裂缝间纵向受拉钢筋应变不均匀系数ψ，按下列公式计算：ψ＝ - * ftk / (ρte * σsk) （混凝土规范式）σsk ＝ Mk / * ho * As) （混凝土规范式）σsk ＝ * 101.* 335.) = mm矩形截面，Ate＝*b*h＝*1000*120.=ρte ＝ As / Ate （混凝土规范式）ρte ＝ 335./ 60000.=ψ＝ - * * =当ψ＜时，取ψ＝②、钢筋弹性模量与混凝土模量的比值αE：αE ＝Es / Ec ＝ =③、受压翼缘面积与腹板有效面积的比值γf'：矩形截面，γf' ＝ 0④、纵向受拉钢筋配筋率ρ＝ As / b / ho ＝ 335./1000/ 101.=⑤、钢筋混凝土受弯构件的 Bs 按公式（混凝土规范式）计算:Bs=Es*As*ho^2/[ψ++6*αE*ρ/(1+ γf')]Bs＝ 210000.* 335.* 101.^2/[*++6**(1+*]= ·M(3)、考虑荷载长期效应组合对挠度影响增大影响系数θ：按混凝土规范第条，当ρ' ＝ 0时，θ＝(4)、受弯构件的长期刚度 B，可按下列公式计算：B ＝ Mk / [Mq * (θ - 1) + Mk] * Bs （混凝土规范式）B＝ [ *(2-1)+ ]* = ·M(5)、挠度 f ＝κ * Qk * L ^ 4 / Bf ＝* * ^4/ =f / L ＝ 3900.= 1/ 926.，满足规范要求！四、裂缝宽度验算：①、X方向板带跨中裂缝：裂缝间纵向受拉钢筋应变不均匀系数ψ，按下列公式计算：ψ＝ - * ftk / (ρte * σsk) （混凝土规范式）σsk ＝ Mk / * ho * As) （混凝土规范式）σsk ＝ *10^6/* 101.* 335.) = mm矩形截面，Ate＝*b*h＝*1000*120.=ρte ＝ As / Ate （混凝土规范式）ρte ＝ 335./ 60000.=当ρte ＜时，取ρte ＝ψ＝ - * ( * =当ψ＜时，取ψ＝ωmax ＝αcr*ψ*σsk/Es*+*Deq/ρte) （混凝土规范式）ωmax ＝**210000.**20.+* = ，满足规范要求！②、Y方向板带跨中裂缝：裂缝间纵向受拉钢筋应变不均匀系数ψ，按下列公式计算：ψ＝ - * ftk / (ρte * σsk) （混凝土规范式）σsk ＝ Mk / * ho * As) （混凝土规范式）σsk ＝ *10^6/* 93.* 335.) = mm矩形截面，Ate＝*b*h＝*1000*120.=ρte ＝ As / Ate （混凝土规范式）ρte ＝ 335./ 60000.=当ρte ＜时，取ρte ＝ψ＝ - * ( * =当ψ＜时，取ψ＝ωmax ＝αcr*ψ*σsk/Es*+*Deq/ρte) （混凝土规范式）ωmax ＝**210000.**20.+* = ，满足规范要求！③、左端支座跨中裂缝：裂缝间纵向受拉钢筋应变不均匀系数ψ，按下列公式计算：ψ＝ - * ftk / (ρte * σsk) （混凝土规范式）σsk ＝ Mk / * ho * As) （混凝土规范式）σsk ＝ *10^6/* 101.* 503.) = mm矩形截面，Ate＝*b*h＝*1000*120.=ρte ＝ As / Ate （混凝土规范式）ρte ＝ 503./ 60000.=当ρte ＜时，取ρte ＝ψ＝ - * ( * =ωmax ＝αcr*ψ*σsk/Es*+*Deq/ρte) （混凝土规范式）ωmax ＝**210000.**20.+* = ，满足规范要求！④、下端支座跨中裂缝：裂缝间纵向受拉钢筋应变不均匀系数ψ，按下列公式计算：ψ＝ - * ftk / (ρte * σsk) （混凝土规范式）σsk ＝ Mk / * ho * As) （混凝土规范式）σsk ＝ *10^6/* 101.* 503.) = mm矩形截面，Ate＝*b*h＝*1000*120.=ρte ＝ As / Ate （混凝土规范式）ρte ＝ 503./ 60000.=当ρte ＜时，取ρte ＝ψ＝ - * ( * =ωmax ＝αcr*ψ*σsk/Es*+*Deq/ρte) （混凝土规范式）ωmax ＝**210000.**20.+* = ，满足规范要求！⑤、右端支座跨中裂缝：裂缝间纵向受拉钢筋应变不均匀系数ψ，按下列公式计算：ψ＝ - * ftk / (ρte * σsk) （混凝土规范式）σsk ＝ Mk / * ho * As) （混凝土规范式）σsk ＝ *10^6/* 101.* 503.) = mm矩形截面，Ate＝*b*h＝*1000*120.=ρte ＝ As / Ate （混凝土规范式）ρte ＝ 503./ 60000.=当ρte ＜时，取ρte ＝ψ＝ - * ( * =ωmax ＝αcr*ψ*σsk/Es*+*Deq/ρte) （混凝土规范式）ωmax ＝**210000.**20.+* = ，满足规范要求！⑥、上端支座跨中裂缝：裂缝间纵向受拉钢筋应变不均匀系数ψ，按下列公式计算：ψ＝ - * ftk / (ρte * σsk) （混凝土规范式）σsk ＝ Mk / * ho * As) （混凝土规范式）σsk ＝ *10^6/* 101.* 503.) = mm矩形截面，Ate＝*b*h＝*1000*120.=ρte ＝ As / Ate （混凝土规范式）ρte ＝ 503./ 60000.=当ρte ＜时，取ρte ＝ψ＝ - * ( * =ωmax ＝αcr*ψ*σsk/Es*+*Deq/ρte) （混凝土规范式）ωmax ＝**210000.**20.+* = ，满足规范要求！3形成PK文件形成4轴和C轴的PK文件做出相应计算（以4轴为例）如图所示图11 第4轴框架的计算简图及各种内力图第4轴整榀框架的配筋图12 第4轴整榀框架的配筋图绘制柱的施工图图13柱的施工图4楼梯设计楼梯参数设置及对话输入图14 楼梯参数设置图15 整楼楼梯组装效果图楼梯施工图一层楼梯施工图及配筋表示意图如图：图16 一层楼梯施工图图17 楼梯配筋表及钢筋编号配筋示意图。

1.本工程为四层现浇钢筋混凝土框架结构，平面如图所示。

层高从下至上分别为4.2m，3.6m，3.6m，3.9m。

2.场地土为Ⅱ类，持力层地基承载力标准值f k=200kN/m2。

3.设防烈度为7度，基本风压为w=0.52kN/m2，B类粗糙度。

4.混凝土标号为C30。

5.恒载：4 kN/m2活载：楼面为2.5kN/m2，顶层为1.5kN/m2。

6.外围填充墙自重按10 kN/m。

作业要求：
1.根据专业知识确定框架柱框架梁尺寸，进行楼屋盖布置，确定楼板尺寸，楼梯位置自定。

2.用PMCAD绘制一张结构平面施工图。

3.用JCCAD计算并绘制基础平面施工图及大样图，图中须有必要的文字说明。

4.绘制梁、柱平法施工图各一张。

5.上交以上电子版图纸（保存为dwg文件），并上交建立的模型过程文件。
