绍兴天马汽车试驾体验场过水箱涵施工方案项目总工：项目经理：中铁四局集团第一工程有限公司绍兴天马汽车试驾体验场项目经理部二〇一五年五月二十日过水箱涵施工方案编号：ZJSCC-SGFA-009版本号：B版发放编号：编制：复核：审核：批准：有效状态：中铁四局集团第一工程有限公司浙江国际赛车场项目经理部二〇一五年五月二十日目录1 编制依据 (1)1.1方案编制依据 (1)1.2编制原则 (2)2 工程概况 (3)2.1概述 (3)2.2设计概况 (3)2.3自然条件 (4)2.3.1 地形地貌 (4)2.3.2 气象条件 (4)2.3.3 水文条件 (5)2.3.4 工程地质 (5)2.4主要工程数量 (7)2.5建设相关单位 (7)2.6工程重难点 (7)3 施工计划、费用 (8)3.1施工进度计划 (8)3.2施工机械设备 (8)3.3施工材料及费用 (9)4 施工工艺技术 (11)4.1施工准备 (11)4.1.1 施工技术准备 (11)4.1.2 施工控制测量准备 (11)4.2施工场地布置 (12)4.3围堰方案比选 (13)4.4施工任务部署 (13)4.5过水箱涵的施工工艺 (15)4.5.1 测量放样 (15)4.5.2 施工导流、箱涵填土 (16)4.5.3 拉森钢板桩围堰施工 (16)4.5.4 基坑开挖 (20)4.5.5 地基承载力检测 (20)4.5.6 碎石褥垫层及C20混凝土垫层 (20)4.5.7 钢筋工程 (21)4.5.8 箱涵底板施工 (21)4.5.9 墙身及顶板施工 (22)4.5.10 变形缝处理 (23)4.5.11 台背回填 (23)4.5.12 检查验收 ...................................................... 错误!未定义书签。
5 安全保证措施 (24)5.1安全生产目标 (24)5.2五项安全管理制度 (24)5.3保证安全具体措施 (24)5.4应急预案 (25)5.4.1 发生事故的应急救援程序 (25)5.4.2 高处坠落事故应急救援措施 (26)5.4.3 触电事故应急救援措施 (27)6 其他技术组织措施 (29)6.1工期保证措施 (29)6.1.1从组织分工上保证工期 (29)6.1.2 从计划安排上保证工期 (29)6.1.3 从资源上保证工期 (30)6.1.4 从技术上保证工期 (30)6.2质量保证措施 (30)6.2.1 质量控制目标 (31)6.2.2 坚持图纸审核、技术交底制度 (32)6.2.3 建立测量复核制度 (32)6.2.4 建立严格的内部质量检查制度 (32)6.2.5 隐蔽工程检查制度 (33)6.2.6 建立教育、培训、持证上岗制度 (33)6.2.7 现场材料进场检验制度 (33)6.3技术保证措施 (33)6.3.1 原材料控制措施 (33)6.3.2 坐标定位控制措施 (34)6.4环境保护措施 (34)6.4.1 环境保护方针 (34)6.4.2 环境保护管理体系 (34)6.4.3 环境保护组织机构 (34)6.4.4 控制噪声污染施工措施 (35)6.4.5 废水处理措施 (35)6.4.6 渣土及粉尘控制措施 (35)6.4.7 固体废弃物控制措施 (36)6.4.8 文明施工措施 (36)6.4.9 组织措施 (36)6.4.10 文明施工标准 (36)6.4.11 改善作业条件，保障职工健康 (36)6.4.12 广泛开展共建活动 (37)6.5施工配合与协调措施 (37)6.5.1 与甲方的配合措施 (37)6.5.2 与设计单位的配合措施 (37)6.5.3 与监理单位的配合措施 (37)7 劳动力计划 (38)7.1施工班组配置 (38)7.2项目部人员配置 (38)8 计算书 (39)8.1钢便桥计算 (39)8.2拉森钢板桩设计计算 (41)8.3墙体模板及支架力学计算 (43)8.4顶板支架力学计算 (45)附表： ...................................................................... 错误!未定义书签。
钢筋混凝土箱涵专项施工方案K1+980箱涵工程施工方案一、工程概况箱涵位于K1+980处，箱涵横断面为单箱两室，每室净空尺寸（B ×H）为4×3.5m，涵总宽度8.36m，箱涵全长69.71m, 本箱涵与道路斜交60o角。
本工程所处地段为基础下部采取CFG桩基处理，并且地下水位较高，同时基槽开挖难度大。
采用现浇钢筋砼整体式框架结构,涵体强度等级为C25砼,设置沉降缝2道, 分别为22m/道，沉降缝缝隙宽0.03m。
二、施工部署(1)施工原则：我方拟投入一批建筑经验丰富的施工技术管理人员，合理安排劳动力，提高机械使用率，一如既往地贯彻“创一流质量，争最佳服务”的质量方针，精心组织施工，提早或按进度完成工程施工任务，争创优质工程。
三、施工工艺及具体施工方法基坑开挖—施工放样—基底垫层施工—放样—底板钢筋绑扎—底板模板支设—底板砼浇筑—侧墙钢筋绑扎—墙身模板支设—顶板模板支设—顶板钢筋绑扎—墙身、顶板砼浇筑—砼养护—模板拆除—防水处理、沉降缝处理。
（1）技术准备：开工前做好施工资料的准备工作，组织技术人员认真熟悉施工图的弃土石充填河沟形成施工平台、材料般运便道、施工便道，材料堆放在右边南岸，改河沟方向意向简图。
(4)严格控制平面位置、断面尺寸和标高，严禁扰动基底。
土质基坑开挖放坡1：0.5，采用挖掘机开挖，人工配合，预留30cm厚人工清基，挖掘机配合人工开挖。
弃土石、材料及机具堆放设置在距坑顶边缘1.0～2.0m外的地方，且不小于基坑深度，以减少压力振动，保证基坑边坡稳定性。
基槽底部必须留置300mm×300mm的排水沟，以便排出沟底存在的地下水和雨水，保证基础开挖符合设计图纸要求及规范有关规定。
(5)根据现场踏勘并结合设计图纸，由于箱涵施工面全线都设计有直径为φ400mmCFG桩，并且已经全部施工完毕。
然而CFG桩桩顶高程为15.50m，而箱涵涵底高程为14.75，即在对箱涵基础进行施工前，必须对其高出的土方进行挖除和CFG桩突出部分进行破除处理。

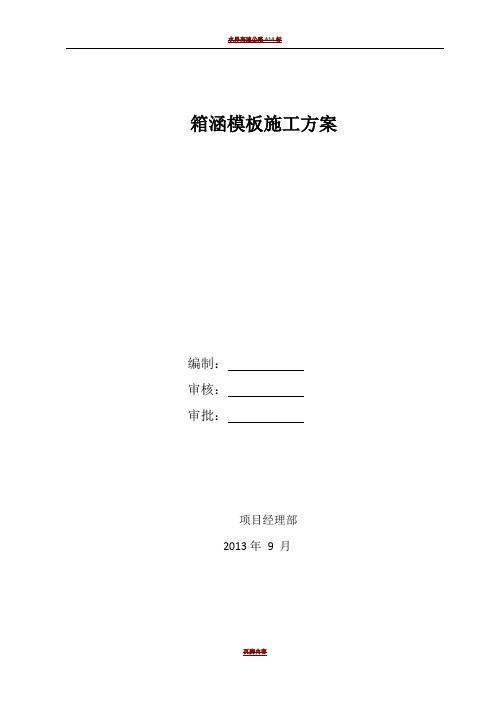

箱涵模板施工方案编制：审核：审批：项目经理部2013年9 月目录1 编制依据 (1)2 工程概况 (1)3 模板方案选择与施工难点。
(1)3.1施工现场情况 (1)3.2模板方案选择 (2)3.3模板分项工程的难点 (2)4 施工准备 (2)4.1技术准备 (2)4.2机具准备 (3)4.3材料准备 (3)4.4劳动力组织及职责分工 (4)5 主要施工方法 (5)5.1工艺流程 (5)5.2脱模剂的选择及使用注意事项 (5)5.3箱涵底板模板设计 (6)5.4箱涵墙及拱顶模板设计及施工 (7)5.5洞口模板设计及施工 (8)5.6模板的拆除 (8)5.7模板的存放、维护及修理 (9)5.8冬期施工 (10)6 质量保证措施及质量标准 (11)6.1模板加工质量标准 (11)6.2进场模板材料质量标准 (11)6.3模板安装质量标准 (12)6.4质量控制主要项目及质量通病的防治 (13)6.5质量保证措施 (14)7 安全文明施工、消防环保措施 (15)7.1安全文明施工保证体系 (15)7.2安全文明施工注意事项 (15)7.3文明施工 (16)7.4消防环保措施 (17)8 成品保护 (18)1 编制依据2 工程概况排水箱涵为箱形混凝土结构，总长度约580m，断面外包尺寸约3.5m×4.35m（拱涵采用直墙拱顶断面，直墙高度1.7m，拱顶为直径2.5m半圆，拱涵顶板、侧墙厚0.50m,底板厚0.80/0.90m）。
结构混凝土强度均采用C30，抗渗等级为P8，垫层采用C15混凝土；结构缝间距一般为15米,结构缝处设枕梁，结构缝处设橡胶止水带；排水箱涵内一侧设600mm宽检修道；箱涵埋深为7.6米～26.04米（按规划设计路面）。
3 模板方案选择与施工难点。
3.1 施工现场情况1、本工程为管涵迁改工程，后期建筑群尚未开工，现场可用施工场地较大，为模板架料的堆放、运输及加工创造了有利条件。

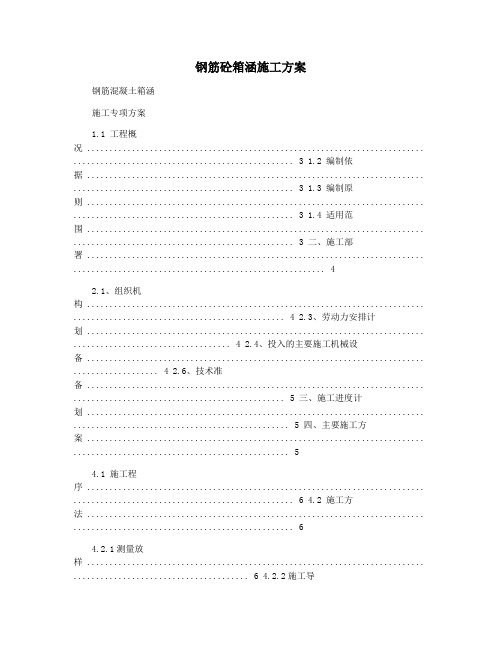

钢筋砼箱涵施工方案钢筋混凝土箱涵施工专项方案1.1 工程概况 ........................................................................... ................................................. 3 1.2 编制依据 ........................................................................... ................................................. 3 1.3 编制原则 ........................................................................... ................................................. 3 1.4 适用范围 ........................................................................... ................................................. 3 二、施工部署 ........................................................................... .. (4)2.1、组织机构 ........................................................................... ............................................... 4 2.3、劳动力安排计划 ........................................................................... ................................... 4 2.4、投入的主要施工机械设备 ........................................................................... ................... 4 2.6、技术准备 ........................................................................... ............................................... 5 三、施工进度计划 ........................................................................... ................................................ 5 四、主要施工方案 ........................................................................... (5)4.1 施工程序 ........................................................................... ................................................. 6 4.2 施工方法 ........................................................................... . (6)4.2.1测量放样 ........................................................................... ....................................... 6 4.2.2施工导....................................... 6 4.2.3护坡施工、基坑开挖 ........................................................................... ................... 6 4.2.4地基承载力检测 ........................................................................... ........................... 6 4.2.5箱涵底板施工 ........................................................................... ............................... 7 4.2.6墙身及顶板施工 ........................................................................... ........................... 7 4.2.7沉降缝处理 ........................................................................... ................................... 7 4.2.8 台背回填 ........................................................................... .... 错误！未定义书签。
关于市政工程现浇箱涵质量验收标准参考恒志天成市政软件。
箱涵可以划分到道路工程、排水工程或桥梁工程。
具体看自己项目箱涵施工工艺属于哪类。
在城镇道路工程施工质量检验标准里。
8项有附属构筑物—8.6涵洞、倒虹吸管。
打开8.6项8.6.2/1 8.6.2/2 注意这两句。
用安管、顶管、砌筑、浇筑施工方法施工的涵洞和倒虹吸管工程，符合《排水管(渠)工程施工质量检验标准》(DBJ01-13)相关条款的规定。
用箱涵顶进方法施工的涵洞，符合《桥梁工程施工质量检验标准》(DBJ01-12)相关条款的规定。
现在再针对自己工程选择合适的标准。
现浇箱涵参考排水工程。
（项目划分是可以把现浇箱涵划分到排水工程。
如果划分道路工程去了，验收批里验收标准还得参考排水工程的相关标准。
这里就像雨水口可以划分道路工程，也可以划分到排水工程里。
）下面，参考排水工程质量检验标准。
找下相关的验收标准。
①在6项开槽施工主体结构有6.3现浇管渠。
把箱涵当成管渠做，钢筋、模板、砼三道工序都合在一起。
这一点就和水利工程的砼工序表格有相似处，合在一起报验。
止水带也在表格能找到。
②在7项非开槽施工主体结构顶管施工。
③在10项抽升泵站里有混凝土结构这项。
就分开了，有模板、钢筋、砼三道工序各自成表格。
在模板、钢筋、现浇混凝土三工序里没找到止水带。
只有预埋件。
表格设计感觉有点缺陷了。
这里箱涵当成泵站做。
10.2.1模板10.2.2钢筋安装（加工就省掉了）10.2.3砼浇筑水利验收表格（表格填的是偏差值。
结合工程实际情况，改实测值）这是管渠里表格修改过来了的。
钢筋骨架安装没法体现出来。
这里说的是环筋。
需改正下。
结合10项泵站钢筋混凝土结构—钢筋安装。
用一张表效果不太好。
还是把三道工序分开做好。
箱涵浇筑分二次浇筑。
一次浇筑底板至墙低30cm；二次浇筑墙体和顶板。
箱涵施工：基础开挖→基础砂砾料垫层→砼垫层→底板→墙体和顶板→两侧土方回填。
混凝土箱涵施工方案
1工程概况
本工程（二队）主要工作内容为总长10.8km （5+300〜16+100的新建工程，路面
结构为20cm厚天然颗粒料底基层、20cm厚级配碎石基层、沥青粘结层及透层、10cm厚沥青混凝土面层，设计时速110km/h;其中包括道路范围内植被的清理、土石方开挖与回填、排水、桥梁的施工，标识与标线，以及路缘石・防撞护栏等交通附属设施。
钢筋混凝土箱涵工程数量表
箱涵采用C25混凝土，其余部位均采用C15混凝土，钢筋保护层厚度为30mm涵洞基底承载力不小于160KPa,箱涵两侧与现况箱涵、沟渠顺接。
2编制依据
主要编制依据如下表所示（包括但不局限于）：
3施工准备
(1 )熟悉设计图纸、相应规范及各类文件要求，施工前向现场人员进行技术、操作、安全、文明施工、环保交底，满足《给水排水构造物工程施工及验收规范》GB50141-2008 的相尖规定，确保交底内容无遗漏，每份交底到位。
确保施工过程中工程质量、人身安全、绿色文明施工。
(2 )熟悉施工现场环境，排查清理施工区域内的地下管线(管道、电缆)、地下构筑物、危险建筑等的分布情况。
本工程危险源包括高空坠落、物体打击、触电、机械伤害、坍塌、中毒、火灾、职业病等。
针对此类工程存在的上述危险源，现场定期和不定期的自检和排查。
4资源配置
4.1投入人力
根据本工程实际情况，确保工程建设目标，原地面处理工作由作业队伍负责，项目
副经理主管，各作业工区根据施工进度及强度进行人力配备，拟配置职工65名人员配备(见下表)。
成都资阳三岔湖合作区域起步区市政道路 2 标段—滨湖路工程箱涵模板与支架专项方案编制单位：四川沃特市政工程股份编制日期：二〇一五年四月目录一、工程概况 (1)二、施工组织和管理机构 (1)三、箱涵涵身施工工艺流程 (2)四、施工进度方案 (3)五、箱涵涵身施工要点 (3)六、扣件钢管顶板模板支架计算 (4)七、腹板〔墙〕模板计算 (5)八、施工技术要求 (5)九、平安管理 (11)十、确保工程质量的措施 (14)十一、文明施工 (14)十二、预防伤害平安生产事故应急救援预案 (15)一、工程概况成都资阳三岔湖合作区域起步区市政道路 2 标段 -滨湖路工程共有箱涵 1 座，本箱涵为×单孔箱涵，中心里程桩号K0+192，箱涵中心线与设计混合车道中心线斜交，涵长。
采用整体式钢筋混凝土涵身，扶壁式挡土墙翼墙。
箱涵净孔尺寸为×。
顶板厚40cm，底板厚 40cm，边腹板厚 40cm，涵身为现浇 C30 混凝土。
底板下缘浇注20cm C20 混凝土垫层，其下为浆砌片块石垫层。
二、施工组织和管理机构工程经理工程副经理工程技术负责人项测质目安资量材负检工料全料工责程员员员员人师混其钢模他筋板凝综土合班班班班组组三、箱涵涵身施工工艺流程测量放样浆砌片钢筋检验钢筋制作浇注垫层砼绑扎底板及腹板40cm 钢筋安装模板浇注底板及腹板40cm 砼模板撤除搭设顶板支架和模板绑扎腹板及顶板钢筋安装腹板模板浇筑顶板和腹板40cm 砼撤除模板和支架砼养护砼养护四、施工进度方案见附件 3。
五、箱涵涵身施工要点1、编制依据①施工图设计文件及地勘报告，以及设计变更、图纸会审纪要、补充、修改图纸及文件资料。
②国家有关的政策、法规、施工验收标准和工程建设标准强制性条文〔城市建设局部〕，以及现行有关施工技术标准、标准等。
③?公路桥涵设计标准? ；④?公路桥涵施工技术标准? ；⑤?公路桥涵施工手册? ；⑥?公路桥涵钢结构及木结构设计标准?JTJ025-86；⑦?建筑施工脚手架实用手册? ；⑧?建筑施工模板平安技术标准?JGJ162-2021；⑨?建筑施工扣件式脚手架平安技术标准?JGJ130-2001。
南水北调中线一期工程天津干线工程廊坊市段工程箱涵混凝土浇筑方案合同编号：SIK^HYDRO批准:校核:编制:中国水利水电第X工程局有限公司X标项目部20XX年X月X日箱涵混凝土施工方案1、概述本工程为南水北调中期一期工程天津干线廊坊市段TJ4-3标，设计桩号为XW99+89^XW111+6O0标段长度11.703km,本标主要以有压箱涵为主，有压箱涵共长10.723km,为3孔4.4 x4.4m钢筋混凝土箱涵；该工程段内除箱涵外，共有各种建筑物17座，其中：河渠交叉建筑物6座，公路交叉建筑物4座，通气孔5座，保水堰1座, 分水口1座。
2、箱涵混凝土施工特点本工程主体结构主要为输水箱涵形式，输水箱涵为三孔有压箱涵，三孔分别为两边孔和中孔，箱涵净空为4.4m x 4.4m，箱涵高度为5.6m，边墙厚为0.55m,中墙厚为0.45m, 箱涵每15m为一节，每节箱涵之间设置沉降缝，沉降缝宽度为3cm本工程混凝土主要为薄壁混凝土结构，根据混凝土结构形式，为便于工程施工，提高工作效率，降低成本投入，项目部拟采用简易钢模台车做支撑进行辅助施工。
3、编制依据及原则3.1、编制依据1）、《南水北调中线一期工程天津干线廊坊市段工程TJ4-3标合同文件》；2）、《南水北调中线一期工程天津干线廊坊市段工程TJ4-3标施工图纸》；3）、与业主单位所有往来函件及补遗资料；4）、本标段现场实际情况；5）、主要依据现行的设计、施工及验收规范。
3.2、编制原则3.2.1、安全的原则严格遵守国家法律法规，认真贯彻工程建设的各项方针和政策，严格执行OHSAS18001 ISO14000及工程建设程序。
始终按照技术可靠、措施得力、确保安全的原则确定施工方案，制定可靠合理的安全措施并将安全措施落实到位，在确保万无一失的前提下组织施工。
3.2.2、指导施工的原则根据本工程特点结合以往类似工程实践经验，遵循建筑施工工艺及其技术规律，主要针对工程主体及关键部位制定合理的、可操作性强的方案，确保工程建设顺利实施。
