佳能打印机常见故障代码和解决方案!让你更了解打印机的维护!随着时代的发展，现在很多公司都会配备有打印机。
那么打印机出现错误是会有什么现象呢?我们面对这些现象需要做什么样的了解呢?今天小编为大家整理了一些打印机常见错误现象和代码，帮助大家更了解打印机故障发生，下面我们一起来看看吧!故障代码以及原因排除00 正常工作代码机器正常，可以联机打印。
02 正常工作代码机器预热，准备使用。
11 机器缺纸请加纸12 机器上门未关好请检查并关好故障代码以及原因排除13 机器卡纸请清除纸再重新开机或后门没关好。
14 机器未检测到硒鼓请检查硒鼓是否安装好。
16 机器的墨粉缺少请加墨粉。
17 机器没有装入下纸盒或下纸盒没有放入纸张。
18 纸盒里的尺寸非标准纸改从手动纸托进纸.20 内存满,无法继续处理减少一次打印的页数.A6-46 SERVICE -- 内存出错检查内存,重插一次。
故障代码以及原因排除41 机器选用纸张尺寸或方向与电脑选用的纸张不对。
42 I/F: 2 ERROR Interface problem: CENTRO* (parallel) RS232 (serial)Remove the defective device JCI5F-50 定影器损坏或没有定影电压，或者探温器失灵。
更换配件，或彻底清洁。
5F-50 Service CTL SFT E E 定影器可能结露，潮湿引起温控保护或短路保护。
LBP-730定影器出此代码比较多，温控系统设计或元件有缺陷，不稳定! 反复开机无效的话，检查温控管和定影器的通断情况，更换温控管或定影器。
注意：佳能打印机很多都用220V电压,如果插110V电源的话,就会出现这样的代码。
购机时,请注意标明的电压!。
佳能复印机故障代码总结及故障代码解决方案大全号码显示主要原因说明解决方法更换零件E000 热敏电阻（TH1 、TH2 ）接触不良，断路接通电源后，在规定时间内（TH1 、TH2 ）检测的按SW 开关或关机10 分种（NP6016 、NP3020 ）热敏电阻E001 定影加热器（H1）断线温度没有达到指定温度JP1 、JP2 短路（NP6012 、PC770 ）热保险E002 热敏开关（TS1 ）断路规定时间内检测的温度超过规定值J250-1 、2 短路（NP155 ）定影灯E003 双向可控硅（SSR）不良规定时间内检测的温度低于规定值*4* ERROR OK （NP3050 、3030 、6030 、4050 ）SSRE004 交流驱动板（AC）不良规定时间内检测不到的温度值[4] 401 OK （NP6330 ）灯控板、门开关主控板（DC ）不良*4* ERROR * （NP6050 ）主板图像处理板不良*28* 412 [START] （NP7163 ）图像处理板不良复合电源板FONCTION>CLEAR>ERR 复合电源板继电器继电器E005 定影清洁棉布用完固定装置内的纸带拉紧长度超过规定值*4* ERROR * （NP6050 ）清洁纸带棉布传感器故障[6] 619 按*OK （NP6330 ）主控板（DC ）不良*6* WEB 同时按维修开关和清除键（NP3050 ）图像处理板不良COPIER>COUNTER>MISC>FIX-WEBE007 显影薄膜位置不好，破损NP6016 、NP6012 、PC770 故障按住SW 开关，关电源后再开电源定硬薄膜压力辊位置不良，工作运行不良薄膜驱动电极显影薄膜电机不良薄膜传感器显影薄膜传感器不良驱动齿轮E009 定影器类型不一致主机电源的额定电压与定影器的额定电压不一致时E010 主马达不良主马达驱动信号产生1 秒内不能输入2 脉冲以上的同检查主板与主马达之间有无0 和5V 的变化主马达、马达驱动板、电源板、主板主马达驱动板不良步脉冲检查电源板与主马达之间有无0 和24V 的变化驱动链主控板（DC ）不良复合电源板图像处理板不良E011 主马达旋转异常主马达的旋转次数超过规定旋转数时E013 废色粉输送螺杆传感器（不良）NP7163废色粉输送螺杆（错误）废色粉输送螺杆不能运转以及在规定时间按开关多*4* ERROR * （NP6050 ）更换感光鼓组件主控板（DC ）不良次废墨粉输送螺杆传感器、主板E014 拾取电动机（故障）在产生拾取电动机传动信号后，在1 秒钟内未产生主控板（DC ）不良2 个以上的时钟脉冲定影电机转动不良定影电机启动后，经1 秒之后，转动还不稳定图像处理板不良定影清洁带复合电源板E019 废墨粉检测部动作不良打开电源开关或复印动作中的鼓马达旋转时，不管墨粉是否装满，废墨粉检测部在一定时间内不能检测到光时E020 墨粉余量检测电路（不良）在复印运转时，色粉供给信号维持“20”分达钟或更粉仓马达（不良）长的时间注：必须预热结束才可加粉显影的粉传感器、粉仓马达、粉仓传感器显影器色粉传感器（不良）*4* ERROR OK （NP4050 ）螺杆、主板粉仓色粉传感器（不良）*4* ERROR * （NP6050 ）主控板（DC ）不良E021 显影旋转部故障显影旋转位置检测器PS3 检测黑色异常E022 黑显影器加压传感器（不良）双色复印机才有检查传感器、电磁线圈、压力弹簧片黑显影加压传感器黑显影器加压电磁线圈（不良）检查弹簧离合器的位置、间隙黑显影加压电磁线圈主控板（DC ）不良检查电源板与离合器有无24V 主板E030 双向可控硅（不良）NP7163 故障E031 计数器（断线）在选择计数器传动装置切断时，在选择计数器内检用1K 档测量电阻值是否480Ω 总计数器选择计数器（断线）测到有断路选择计数器主控板（DC ）不良主板E032 数据控制器和复印机计数器数据通信不良在规定时间内复印数据控制器未检测到计数数据图像处理板不良E040 中板抬板臂（纸盒）故障多页供纸器供纸时，不管从DC 板输出到中板电磁开关SL4 动作的指示是否发出，中板位置检测传感器PS1302 都不能检测到中板时E041 纸库升降电机不良侧纸库驱动回路板不良主控板不良纸库升降位置传感器纸库用纸补给位置传感器E043 纸库主电机侧纸库驱动回路板不良图像处理板主控板不良E050 固定盘原位传感器（故障）在产生固定盘电动机传动信号时，在4 秒内未产生NP6050 固定盘原位传感器固定盘电动机（故障）固定原位信号固定盘电动机主控板（DC ）不良在产生固定盘电动机传动信号时，产生 2 秒或更长主控板时间的固定盘原位信号E051 固定盘、横向对位辊原位传感器（故障）在产生固定盘电动机传动信号时，在4 秒内未产生检查主板与传感器有无0V 和5V 的变化固定盘、横向对位辊原位传感器固定盘、横向对位电动机（故障）固定原位信号检查电动机固定盘、横向对位电动机马达驱动板不良在产生固定盘电动机传动信号时，?秒或更长马达驱动板主控板（DC ）不良时间的固定盘原位信号主控板或板上的保险E053 横向定位纸边缘传感器（故障）电源开关接通后，1 秒钟内横向定位纸边缘信号没有清洁离合器边缘传感器、电磁开关NP6330 横向定位电动机（故障）产生检查主板与传感器有无0V 和5V 的变化记录马达、马达驱动板马达驱动板不良检查电动机主板关没有打开 检查清洁器开关是否导通 马达驱动板、主板清洁器马达（不良）马达驱动板不良 主控板（ DC ）不良E064 复合电源电路板不良（高压） 复合电源电路板的输出值与反馈值之间有大的差距 感光鼓套件、除电针、显影器 高压电线套管、复合电源板、主板COPIER>ADJUST>HV-PRI （ 输入数据 ）检查 DC-CPU 用 DIMM 插口E065 主控板（ DC ）不良 复合电源电路板的高压漏电的时候 配线短路 （NP6030 、 NP6016）E066 温湿度传感器故障 图像稳定化补正控制时， DC 控制板不能检测到温度传感器信号和湿度传感器信号时E100 激光总成不良 （ 0001 ）图像形成中没有产生 BD 信号时（ 2 页之后给纸时）BD 回路板不良 （ 0002 ）激光 ON 之后 2 秒之内未产生 BD 信号时（ 1 页给纸时） 激光驱动回路板不良CCD 回路板 图像处理板E110 激光扫描电机不良 激光扫描电机驱动信号发生之后，未达到规定速度时 激光扫描驱动基板不良 达到一定速度之后，从规定速度偏离时 激光扫描总成 低压电源板 图像处理板 主控板（ DC ）不良E191 主控板（ DC ）和复合电源板之间通信不良 通信数据 8 秒以上不更新时或通信时连续 3 次发生异常时 复合电源板 主控板（ DC ）不良E196 DC 控制板 EEPROM 故障 DC 控制板上的 EEPROM （IC212 ）发生异常时E197 机内通信故障 打印机内部的机内通信连续，多次发生时。
![佳能复印机维修代码[1]](https://img.taocdn.com/s1/m/0066e4e8856a561252d36f47.png)
佳能复印机维修代码?佳能复印机维修代码,Free Flash Games c1 佳能NPA2Z型复印机复印图像全白故障现象：复印出来的稿件全是一片白色，没有任何图像。
分析与检修：开机复印，观察发现空白曝光灯在原稿台前进过程中不亮。
检查各印制电路板上的接插件，及各电晕器之间连接用的高压电缆线的接插件，均接触良好。
试将服务方式I/O显示方式的地址置于EA，发现电晕器从前旋转到后期间均为高电平，由此判断高压变压器或显影偏压控制电路有故障。
经仔细检查，发现高压变压器HVT损坏。
处理方法：更换为同型号HVT后试机，故障排除。
2 佳能NPA2Z型复印机复印图像全黑故障现象：不管原稿台上放置的是白纸还是图像，复印出来的全是一片黑色，无任何字符。
分析与检修：引起复印图像全黑的原因主要有：1）曝光灯不亮；2）电晕器不良；3）光路系统工作异常；4）感光鼓损坏或接地不良。
加电开机，使复印进入复印状态，观察发现原稿扫描曝光灯不亮。
关机拔下曝光灯用电源接插件J17，用万用表R×1挡测J17①、②脚之间的电阻值为1Ω左右。
再接通接插件J17，将万用表AC 6V挡COM表笔接灯调节器上的接插件J202④脚、OUTPUT表笔接J302的③脚，打开电源，在原稿台前进过程中测电压为0.3V左右，由此判断DC控制器不良。
经仔细检查，发现DC控制器已损坏。
处理方法：更换为同型号DC控制器后试机，故障排除。
3 佳能NP270型复印机复印件上有纵向黑带故障现象：复印图像在走纸方向出现黑色条带。
分析与检修：按“缩小/放大”键，纵向黑带位置不变，由此判断故障的原因主要有：1）曝光灯有问题；2）清洁器与感光鼓间有异物；3）感光鼓上部分区域只充电不曝光；4）热辊磨损后墨粉硅油泥透过磨损处浸出。
经逐一仔细检查，发现曝光灯已损坏了2个。
处理方法：更换2个24V/1.6W曝光灯后试机，故障排除。
4 佳能NP270型复印机复印件上有纵向黑带故障现象：复印过程中，复印件突然变黑，但黑中有字。

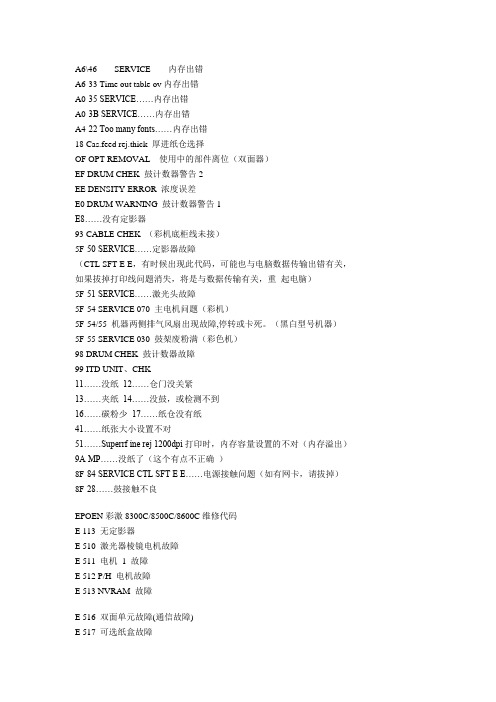

A6\46SERVICE内存出错A6-33 Time out table ov内存出错A0-35 SERVICE……内存出错A0-3B SERVICE……内存出错A4-22 Too many fonts……内存出错18 Cas.feed rej.thick 厚进纸仓选择OF OPT REMOVAL使用中的部件离位（双面器）EF DRUM CHEK 鼓计数器警告2EE DENSITY ERROR 浓度误差E0 DRUM WARNING 鼓计数器警告1E8……没有定影器93 CABLE CHEK （彩机底柜线未接）5F-50 SERVICE……定影器故障（CTL SFT E E，有时候出现此代码，可能也与电脑数据传输出错有关，如果拔掉打印线问题消失，将是与数据传输有关，重起电脑）5F-51 SERVICE……激光头故障5F-54 SERVICE 070 主电机问题（彩机）5F-54/55 机器两侧排气风扇出现故障,停转或卡死。
（黑白型号机器）5F-55 SERVICE 030 鼓架废粉满（彩色机）98 DRUM CHEK 鼓计数器故障99 ITD UNIT、CHK11……没纸12……仓门没关紧13……夹纸14……没鼓，或检测不到16……碳粉少17……纸仓没有纸41……纸张大小设置不对51……Superrf ine rej 1200dpi打印时，内存容量设置的不对（内存溢出）9A MP……没纸了（这个有点不正确）8F-84 SERVICE CTL SFT E E……电源接触问题（如有网卡，请拔掉）8F-28……鼓接触不良EPOEN彩激8300C/8500C/8600C维修代码E 113 无定影器E 510 激光器棱镜电机故障E 511 电机1 故障E 512 P/H 电机故障E 513 NVRAM 故障E 516 双面单元故障(通信故障)E 517 可选纸盒故障E 520 二次转印故障(Advance) E 521 二次转印故障E 523 PCDC 故障E 524 碳粉浓度过低E 525 碳粉浓度过高E 526 ADC 传感器脏E 527 显影原位传感器故障E 530 环境(湿度)传感器故障E 531 PR 电机故障E 532 P/H 电机2 故障E 533 温度传感器故障E 534 定影器故障(低温)E 535 定影器故障(灯管)E 536 定影器故障(超时)E 537 定影器故障(过热)E 543 后部风扇故障E 544 定影器风扇2故障E 545 定影器风扇1故障E 546 双面单元电机故障E 547 可选纸盒进纸电机故障E 620 K 显影器寿命已到E 621 C 显影器寿命已到E 622 M 显影器寿命已到E 623 Y 显影器寿命已到E 624 转印皮带寿命已到E 626 二次转印组件寿命已到E 627 皮带刮板寿命已到E 830 可选大容量纸盒LC3故障E 831 可选纸盒LC2故障E 832 多功能纸盒故障(下降) E 833 多功能纸盒故障(抬起) E 998 引擎通信错。
佳能复印机错误代码细节维修模式：IR2320j/3300开机后按*键，再按2.8（同时按），再按*（几秒内完成）。
iR C2220 按左右键三秒，然后按菜单键[E602-XXYY][补救措施]当执行HD-CLEAR 时，所涉及的分区的所有内容（文件、子目录）将损失。
当机器在执行HD-CLEAN时关闭后实际格式化在机器启动时进行。
这时，启动屏幕显示进程条，其边缘在大约5min内达到终点。
确定不要在进程条移动时关闭电源。
此功能（即模式项）无法用于BOOTDEV 和DOSDEV4 ；要重新格式化这2个分区的任何一个，必须使用SST。
记住在维修模式中格式化硬盘驱动器必须为完全格式化。
- HD-CHECK如果当数据写入到硬盘驱动器时切断电源，有可能发生扇区写入中止。
当在这样的扇区上运行HD-CHECK 时，将进行维修，但扇区中的所有数据将丢失。
写入中止的扇区可仅通过HDD-CHECK （0）进行维修；如果类型- 类型不为0，任务将限于FS水平的检查。
如果含有控制区的一个重要扇区出现写入中止的扇区，则无法修复；您必须执行硬盘驱动器格式化。
- 更换硬盘驱动器1. 关闭主开关。
2. 连接新的硬盘驱动器。
3. 在安全模式中启动机器。
4. 连接SST，并执行完全格式化。
5. 使用SST，下l 载系统软件（系统、语言、RUI）。
6. 关闭然后再打开电源。
（机器启动可能需要花费大约5min）清E000000-000代码：开机后按*键，再按2.8（同时按），再按*（几秒内完成）。
按COPIER-FUNCTION-CLEAR-ERR-OK。
关机再打开。
佳能复印机故障代码总结及故障代码解决方案大全1.E000：温度过高这个故障代码通常表示复印机温度过高，可能由于散热器堵塞或风扇故障引起。
解决方案包括清理散热器和风扇，确保良好的散热。
2.E001：温度过低这个故障代码表示复印机温度过低，可能由于加热装置故障引起。
解决方案包括检查加热装置的连接和电源，确保其正常工作。
3.E100：激光扫描器故障这个故障代码表示激光扫描器故障，可能由于激光发射模块或光标传感器故障引起。
解决方案包括检查激光发射模块和光标传感器的连接，必要时更换故障部件。
4.E202：显像装置故障这个故障代码表示显像装置故障，可能由于显像装置马达或驱动电路故障引起。
解决方案包括检查显像装置马达和驱动电路的连接，必要时更换故障部件。
5.E301：传送装置故障这个故障代码表示传送装置故障，可能由于传送装置马达或驱动电路故障引起。
解决方案包括检查传送装置马达和驱动电路的连接，必要时更换故障部件。
6.E400：输入纸盒故障这个故障代码通常表示输入纸盒出现问题，可能由于纸盒传感器故障或纸张堵塞引起。
解决方案包括检查纸盒传感器和纸张路径是否正常，清理纸张堵塞。
7.E514：废纸盒满这个故障代码表示废纸盒已满，需要更换或清空废纸盒。
解决方案包括更换或清空废纸盒，并定期清理废纸。
8.E602：硒鼓装置故障这个故障代码表示硒鼓装置故障，可能由于硒鼓马达或驱动电路故障引起。
解决方案包括检查硒鼓马达和驱动电路的连接，必要时更换故障部件。
9.E716：温度过高这个故障代码通常表示打印头温度过高，可能由于打印头散热器堵塞或风扇故障引起。
解决方案包括清理打印头散热器和风扇，确保良好的散热。
10.E808：硬盘故障这个故障代码表示硬盘故障，可能由于硬盘连接问题或硬盘本身的故障引起。
解决方案包括检查硬盘连接和电源，必要时更换硬盘。
总结：。
精心整理佳能复印机故障代码总结及故障代码解决方案大全号码显示主要原因说明解决方法更换零件E000、NP3020E001E002E003SSRE004主控板（复合电源板FONCTION>CLEAR>ERR复合电源板继电器继电器E005定影清洁棉布用完固定装置内的纸带拉紧长度超过规定值*4*ERROR*（NP6050）清洁纸带棉布传感器故障[6]619按*OK（NP6330）主控板（DC）不良*6*WEB同时按维修开关和清除键（NP3050）图像处理板不良COPIER>COUNTER>MISC>FIX-WEBE007E009E010主马达驱动板不良步脉冲检查电源板与主马达之间有无0和24V的变化驱动链主控板（DC）不良复合电源板图像处理板不良E011主马达旋转异常主马达的旋转次数超过规定旋转数时E013主控板（E014主控板（图像处理板不良定影清洁带复合电源板E019废墨粉检测部动作不良打开电源开关或复印动作中的鼓马达旋转时，不管墨粉是否装满，废墨粉检测部在一定时间内不能检测到光时E020墨粉余量检测电路（不良）在复印运转时，色粉供给信号维持“0”达2分钟或更主控板（E021E022黑显影器加压电磁线圈（不良）检查弹簧离合器的位置、间隙黑显影加压电磁线圈主控板（DC）不良检查电源板与离合器有无24V主板E030双向可控硅（不良）NP7163故障E031计数器（断线）在选择计数器传动装置切断时，在选择计数器内检用1K档测量电阻值是否480Ω总计数器选择计数器（断线）测到有断路选择计数器主控板（DC）不良主板E032E040E041主控板不良纸库升降位置传感器纸库用纸补给位置传感器E043纸库主电机侧纸库驱动回路板不良图像处理板主控板不良E050主控板（E0510V和5V马达驱动板不良在产生固定盘电动机传动信号时，?秒或更长马达驱动板主控板（DC）不良时间的固定盘原位信号主控板或板上的保险E053横向定位纸边缘传感器（故障）电源开关接通后，1秒钟内横向定位纸边缘信号没有清洁离合器边缘传感器、电磁开关NP6330横向定位电动机（故障）产生检查主板与传感器有无0V和5V的变化记录马达、马达驱动板马达驱动板不良检查电动机主板主控板（E0541的原始位置时E055E060传感器、清洁马达NP6330电极丝清洁器后位开关（不良）关没有打开检查清洁器开关是否导通马达驱动板、主板清洁器马达（不良）马达驱动板不良主控板（DC）不良E064复合电源电路板不良（高压）复合电源电路板的输出值与反馈值之间有大的差距桂林GP220出两条黑线（换鼓组件）转印器、感光鼓套件、除电针、显影器高压电线套管、复合电源板、主板检查E065配线短路E066E100BD回路板不良（0002）激光ON之后2秒之内未产生BD信号时（1页给纸时）激光驱动回路板不良CCD回路板图像处理板E110激光扫描电机不良激光扫描电机驱动信号发生之后，未达到规定速度时激光扫描驱动基板不良达到一定速度之后，从规定速度偏离时主控板（E191主控板（E196DC控制板EEPROM故障DC控制板上的EEPROM（IC212）发生异常时E197机内通信故障打印机内部的机内通信连续，多次发生时。
佳能打印机常见故障代码和解决方案！让你更了解打印机的维护！随着时代的发展，现在很多公司都会配备有打印机。
那么打印机出现错误是会有什么现象呢?我们面对这些现象需要做什么样的了解呢?今天小编为大家整理了一些打印机常见错误现象和代码，帮助大家更了解打印机故障发生，下面我们一起来看看吧!故障代码以及原因排除00 正常工作代码机器正常，可以联机打印。
02 正常工作代码机器预热，准备使用。
11 机器缺纸请加纸12 机器上门未关好请检查并关好故障代码以及原因排除13 机器卡纸请清除纸再重新开机或后门没关好。
14 机器未检测到硒鼓请检查硒鼓是否安装好。
16 机器的墨粉缺少请加墨粉。
17 机器没有装入下纸盒或下纸盒没有放入纸张。
18 纸盒里的尺寸非标准纸改从手动纸托进纸.20 内存满,无法继续处理减少一次打印的页数.A6-46 SERVICE -- 内存出错检查内存,重插一次。
故障代码以及原因排除41 机器选用纸张尺寸或方向与电脑选用的纸张不对。
42 I/F: 2 ERROR Interface problem: CENTRO* (parallel) RS232 (serial) Remove the defective device JCI5F-50 定影器损坏或没有定影电压，或者探温器失灵。
更换配件，或彻底清洁。
5F-50 Service CTL SFT E E 定影器可能结露，潮湿引起温控保护或短路保护。
LBP-730定影器出此代码比较多，温控系统设计或元件有缺陷，不稳定! 反复开机无效的话，检查温控管和定影器的通断情况，更换温控管或定影器。
注意：佳能打印机很多都用220V电压,如果插110V电源的话,就会出现这样的代码。
购机时,请注意标明的电压!5F-51 没有检测到激光束,可能是激光偏转马达损坏或硒鼓没装好。
清洁、加油，或更换5F-51 Service CTL SFT E E 激光偏转马达转速异常，可能轴承缺油或铁锈过多，造成摩擦过大，转速变慢。
佳能打印机故障代码、故障原因、故障排除收集者：小路故障代码故障原因故障排除00 正常工作代码机器正常，可以联机打印。
02正常工作代码机器预热，准备使用。
03 0511 机器缺纸请加纸12 机器上门未关好请检查并关好故障代码故障原因故障排除13 机器卡纸请清除纸再重新开机或后门没关好。
14 机器未检测到硒鼓请检查硒鼓是否安装好。
16 机器的墨粉缺少请加墨粉。
17 机器没有装入下纸盒或下纸盒没有放入纸张。
18 纸盒里的尺寸非标准纸改从手动纸托进纸. 19 20内存满,无法继续处理减少一次打印的页数.A6-46SERVI CE --内存出错检查内存,重插一次。
故障代码故障原因故障排除41 机器选用纸张尺寸或方向与电脑选用的纸张不对。
42I/F:2 ERR OR In terfa ce pr oblem: CEN TRO*(para llel) RS232 (se rial) Remo ve th e def ectiv e dev ice J CI5F-50定影器损坏或没有定影电压，或者探温器失灵。
更换配件，或彻底清洁。
5F-50 Serv ice C TL SF T E E定影器可能结露，潮湿引起温控保护或短路保护。
L BP-730定影器出此代码比较多，温控系统设计或元件有缺陷，不稳定！反复开机无效的话，检查温控管和定影器的通断情况，更换温控管或定影器。
注意：佳能打印机很多都用220V电压,如果插110V电源的话,就会出现这样的代码。
购机时,请注意标明的电压！5F-51 没有检测到激光束,可能是激光偏转马达损坏或硒鼓没装好。
