2024年中考物理二轮复习重难点亮点专题精练—磁学必考的作图问题1.（2023新疆）请在图中标出静止的小磁针的N极。
【答案】如图所示。
【解析】由右手螺旋定则可知通电螺线管的左侧为N极，右侧为S极。
又因为异名磁极相互吸引，故小磁针的右端为N极。
如图所示。
2.（2023甘肃兰州）如图所示，小磁针左侧为通电螺线管，右侧为条形磁体，请根据小磁针的N极指向，标出条形磁体的磁极，并用箭头标出磁感线的方向和螺线管中的电流方向。
【答案】【解析】由同名磁极相排斥，异名磁极相吸引得，条形磁体的左端为N极；螺线管的右端为S极，左端为N极；磁感线方向从N极指向S极；由右手螺旋定则得，螺线管的电流中右端进入，左端流出，如图所示。
3.（2023湖北天门）磁流体是一种新型功能材料，其周围如果存在磁场，就会“模拟”出磁感线的形状。
如图，水杯中放有磁流体，左侧为电磁铁A，右侧为永磁体B，闭合S后的情景如图（图中画出了一条磁惑线）。
已知A左端为N极，请在括号内标出电源左端的极性（“+”或“-”）B右端的磁极（“N”或“S”），并标出图中磁感线的方向。
【答案】【解析】螺线管的右侧为N极，根据安培定则可知，电流从螺线管的右端流入，左端流出，故电源右端为正极；磁感线是从磁体的N极出来回到磁体的S极的，故永磁体B的左端为S极，右端为N 极。
4.（2023湖北随州）五一假期小聪和父母到随州大洪山旅游，茂密的森林里丰富的物种深深地吸引着他们，可走着走着迷路了。
小聪镇定地找出电池和导线在一根短木棒上密密匝匝地绕制成通电螺线管，又找来一个塑料圆盘用几根细线悬吊起来，然后将螺线管放在这个可以自由水平转动的圆盘上。
小聪依靠这个自制装置的引导成功地走出了森林。
如图是小聪的自制指南针，图中规定了通电螺线管的N极，请用笔画线代替导线画出绕线（画3匝示意即可）并在螺线管周图画出一条磁感线。
【答案】如图所示【解析】自制指南针静止时，右端为N极，下左端为S极，根据右手定则，伸出右手，使右手大拇指指向通电螺线管的N极（右端），则四指曲所指的方向为电流的方向。

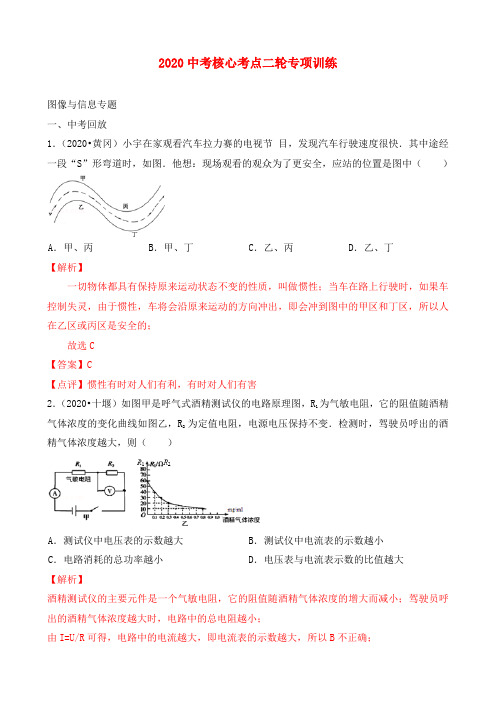

2020中考核心考点二轮专项训练图像与信息专题一、中考回放1．（2020•黄冈）小宇在家观看汽车拉力赛的电视节目，发现汽车行驶速度很快．其中途经一段“S”形弯道时，如图．他想：现场观看的观众为了更安全，应站的位置是图中（）A．甲、丙B．甲、丁C．乙、丙D．乙、丁【解析】一切物体都具有保持原来运动状态不变的性质，叫做惯性；当车在路上行驶时，如果车控制失灵，由于惯性，车将会沿原来运动的方向冲出，即会冲到图中的甲区和丁区，所以人在乙区或丙区是安全的；故选C【答案】C【点评】惯性有时对人们有利，有时对人们有害2．（2020•十堰）如图甲是呼气式酒精测试仪的电路原理图，R为气敏电阻，它的阻值随酒精1为定值电阻，电源电压保持不变．检测时，驾驶员呼出的酒气体浓度的变化曲线如图乙，R2精气体浓度越大，则（）A．测试仪中电压表的示数越大B．测试仪中电流表的示数越小C．电路消耗的总功率越小D．电压表与电流表示数的比值越大【解析】酒精测试仪的主要元件是一个气敏电阻，它的阻值随酒精气体浓度的增大而减小；驾驶员呼出的酒精气体浓度越大时，电路中的总电阻越小；由I=U/R可得，电路中的电流越大，即电流表的示数越大，所以B不正确；由U=IR可得，定值电阻R2两端的电压越大，即电压表的示数越大，所以A正确；由P=UI可知，电路消耗的总功率越大，所以C不正确；电压表与电流表示数的比值等于定值电阻R2的阻值，所以，电压表与电流表示数的比值不变，所以D不正确．故选A【答案】A【点评】应用题；电路和欧姆定律；电能和电功率；电路变化分析综合题3．（2020•随州）据图分析，下列说法正确的是（）A．大象之间的“交谈”有时用超声波，声音很小，人类听不见但大象们能听清B．静谧的夜晚我们身边的狗狗有时突然耳朵一竖并转动几下，这可能是狗狗听到了人类听不见的声音C．家人之间悄悄说话，身边的狗狗无动于衷，因为“悄悄话”的频率狗狗是无法感知的D．因为大象和狗的“发声频率”没有重叠区，所以狗的叫声大象永远也听不见【解析】人和动物的发声频率和听到声音的频率不同；人的听觉频率范围是20Hz～20000Hz，高于20000Hz的是超声波，低于20Hz的是次声波；从“狗和大象的发声频率范围和听觉频率范围大象的声音频率属于次声波，不在人耳听觉范围之内，选项A不正确；狗的听觉范围在15Hz～50000Hz，人的听觉范围是20Hz～20000Hz，因此人耳听不到的声音狗能感觉到，选项B正确；狗的听觉范围比人的听觉范围比人的广，人说话的声音狗是能够听到的，选项C不正确；大象的听觉范围是1Hz～20000Hz，而狗的发声范围是452Hz～1800Hz，因此大象是能够听到狗的叫声的，选项D不正确．故选B．【答案】B【点评】能够根据图示中提供的信息作出正确的判断4．（2020•随州）架设两套完全相同的（如图甲所示）加热装置，两套装置的试管中分别装有少量的相等体积的M固体和N固体．它们的加热时间﹣﹣温度曲线如图乙所示（M为实线，N 为虚线），在35min内M物质从固体熔化成了液体，N物质始终是固体．则下列说法正确的是（）A．这种加热方法一般称为“水浴法”优点是被加热物质受热经较均匀，缺点是加热温度一般不会超过100℃B．由图乙知，M、N肯定都是晶体C．由图乙知，M、N肯定都是非晶体D．由图乙知，M肯定是晶体，N肯定是非晶体【解析】本题是利用水浴法来探究晶体和非晶体的熔化和凝固的；水浴法的好处是物体的温度变化比较均匀，并且变化比较慢，便于记录实验温度。
2024中考物理二轮复习热点题型归纳及训练—作图题：受力分析类（含解析）1．（2023•淮安）在图中画出质地均匀薄木块所受重力的示意图。
【解答】解：画重力的示意图时，先找重心，重心就画在物体的几何中心；重力的方向是竖直向下的，从重心画一竖直向下的线段，标上箭头和字母G。
故答案为：如图2．（2023•通辽）如图所示，物体A与弹簧连接（弹簧被压缩），静止在光滑的斜面上，请画出物体A的受力示意图。
【解答】解：物体A与弹簧连接，静止在光滑的斜面上，则物体A不受摩擦力，过物体A的重心分别画出平行于斜面向上的弹力，竖直向下的重力、垂直于斜面向上的支持力，如图所示：3．（2023•广东）如图所示，书静止放在水平桌面上，请在O点画出书受到的重力G和支持力F的示意图。
【解答】解：过重心作竖直向下的重力，在箭头的末端用G表示。
书静止受力平衡，则支持力与重力大小相等、方向相反，作用在同一条直线上，都画在重心上，如图所示：4．（2023•德州）如图甲所示，建筑工地上起重机竖直提升重物，在此过程中，起重机对重物拉力F 的大小随时间t变化的情况如图乙所示，重物上升的v﹣t图象如图丙所示。
请在甲图上画出t＝11s时，重物受力的示意图，并标明力的大小（O点为重物的重心），不计空气阻力。
【解答】解：根据乙图，2﹣10s物体做匀速直线运动，受力平衡，拉力等于重力，根据甲图知此时的拉力为2000N，则重力也是2000N，t＝11s时，由甲图知，拉力为1000N，而重力不变，分别在重心画出拉力和重力，如图所示：5．（2022•眉山）如图所示，图甲是某运动员在2022年北京冬奥会上沿赛道向上滑行的某一情景。
和此时赛道对她产生的请你在此情景的示意图乙中以O点为力的作用点，画出她受到的重力G人摩擦力f的示意图。
【解答】解：重力的方向是竖直向下的，从运动员重心画竖直向下的有向线段，用G表示；运动员沿着赛道向上运动，所受滑动摩擦力平行于斜面向下，用f表示，两个力的作用点都标在运动员的重心上，如图所示：。

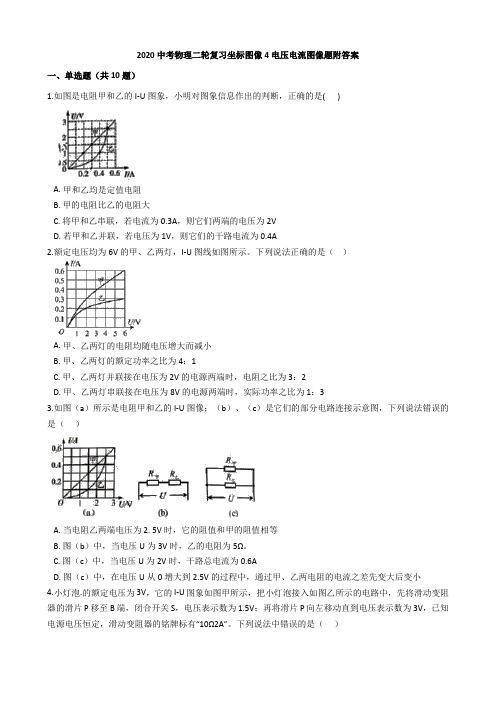

2020中考物理二轮复习坐标图像4电压电流图像题附答案一、单选题（共10题）1.如图是电阻甲和乙的I-U图象，小明对图象信息作出的判断，正确的是( )A. 甲和乙均是定值电阻B. 甲的电阻比乙的电阻大C. 将甲和乙串联，若电流为0.3A，则它们两端的电压为2VD. 若甲和乙并联，若电压为1V，则它们的干路电流为0.4A2.额定电压均为6V的甲、乙两灯，I-U图线如图所示。
下列说法正确的是（）A. 甲、乙两灯的电阻均随电压增大而减小B. 甲、乙两灯的额定功率之比为4：1C. 甲、乙两灯并联接在电压为2V的电源两端时，电阻之比为3：2D. 甲、乙两灯串联接在电压为8V的电源两端时，实际功率之比为1：33.如图（a）所示是电阻甲和乙的I-U图像；（b）、（c）是它们的部分电路连接示意图，下列说法错误的是（）A. 当电阻乙两端电压为2. 5V时，它的阻值和甲的阻值相等B. 图（b）中，当电压U为3V时，乙的电阻为5Ω。
C. 图（c）中，当电压U为2V时，干路总电流为0.6AD. 图（c）中，在电压U从0增大到2.5V的过程中，通过甲、乙两电阻的电流之差先变大后变小4.小灯泡.的额定电压为3V，它的I-U图象如图甲所示，把小灯泡接入如图乙所示的电路中，先将滑动变阻器的滑片P移至B端，闭合开关S，电压表示数为1.5V；再将滑片P向左移动直到电压表示数为3V，已知电源电压恒定，滑动变阻器的铭牌标有“10Ω2A”。
下列说法中错误的是（）A. 电源电压为4.5VB. 小灯泡的额定功率为1.5WC. 小灯泡正常发光时，滑动变阻器消耗的电功率为1.25WD. 小灯泡正常发光时，滑动变阻器接入电路的阻值为3Ω5.甲、乙两个电阻的U-I 图线如右图所示，若把两个电阻串联接在同一电路中，下列说法正确的是（）A. 甲的电阻值小于乙的电阻值B. 通过甲、乙两个电阻的电流之比是2:1C. 甲、乙两个电阻两端电压之比是2:1D. 甲、乙两个电阻的电功率之比是1:46.如图，小明利用标有“6V6W”的灯泡L1和“6V3W”的灯泡L2，进行实验。
2024中考物理二轮复习热点题型归纳及训练—作图题：光学类（含解析）1．（2023•枣庄）自行车尾灯可有效避免夜间交通事故的发生，它由多组“直角反射器”组成，其中一组“直角反射器”如图所示，一束光射向平面镜S1，请在图中画出经过S1、S2两个平面镜反射后的光路图。
【解答】解：先过入射点画出法线，根据反射角等于入射角画出反射光线；入射到下面的镜面，同理画出第二次反射光线，如图所示：2．（2023•大庆）如图，A为暗室中的点光源，B为不透光薄板，B与上方水平放置的平面镜左边缘对齐，请画出B薄板右侧水平地面被光照亮的区域左右边界的光路图（只考虑直接经平面镜到达地面光线）。
【解答】解：先作出点光源A关于平面镜的对称点A′；连接A与平面镜的左端，交平面镜于点C，作出入射光线AC和反射光线CE；连接A与挡光板的最上边缘，交平面镜于点D，作出入射光线AD和反射光线DF；则水平地面被光照亮的区域为EF，如图所示：3．（2023•郴州）“井底之蛙”这个成语大家都很熟悉，图中M点表示青蛙。
请根据光的直线传播知识画图说明为什么“坐井观天，所见甚小”。
（温馨提示：必须标出光的传播方向）【解答】解：过井沿的边缘和青蛙的眼球画出进入青蛙眼睛最边缘的两条光线，如图所示，可见“坐井观天，所见甚小”。
4．（2023•泸州）一束激光从空气中以图示角度射入水中，其反射光线与折射光线刚好垂直。
请在图中画出折射光线，并标出折射角的角度大小。
【解答】解：过入射点O的垂直于界面是法线，根据反射角等于入射角等于53°画出反射光线；反射光线与界面的夹角为90°﹣53°＝37°，光从空气斜射向某透明介质，折射角小于入射角画出折射光线，折射光线与反射光线垂直，则折射光线与界面之间的夹角为90°﹣37°＝53°，折射角为：90°﹣53°＝37°，如图所示：5．（2023•广西）如图是经平面镜反射后的反射光线，请画出射向平面镜的入射光线和进入空气中的折射光线。
2024中考物理二轮复习热点题型归纳及训练—作图题：电学类（含解析）1．（2023•北京）小京在复习时，用两端电压不变的电源及其他器材再次做了如图所示的实验。
她将电阻丝R1、R2先后分别接入电路中的a、b两端，闭合开关后，观察到接入R2时，小灯泡的亮度更亮，电流表的示数更大。
已知灯泡亮度变亮时，灯丝电阻变大。
请分析并判断R1与R2阻值的大小关系。
（可画电路图辅助说明）【解答】答：R1、R2分别接入电路中，等效电路如图甲、乙所示电源电压U不变，电流I1＜I2，灯丝电阻R L＜R L′，由欧姆定律可得：U L＝I1R L，U L′＝I2R L′，可知U L＜U L′由串联电路的电压关系可得：U1＝U﹣U L，U2＝U﹣U L′，U1＞U2，由欧姆定律I=可得，1=11，2=22，可知，R1＞R2。
2．（2023•陕西）小明设计了一款道路井盖移动报警电路。
该电路由电源、警示灯L、保护电阻R0、开关S和S1组成。
闭合开关S，当井盖未被移动时，相当于开关S1闭合，警示灯L不亮；当井盖被移动时，相当于开关S1断开，警示灯L发光提醒路人。
请根据以上要求，将图中的电路补充完整。
【解答】解：根据题意可知，当井盖没有被移动，井盖开关S1闭合，警示灯不亮；当井盖被移动，井盖开关S1断开，警示灯L发光，这说明开关S1闭合时，把警示灯短路了，所以开关与警示灯是并联的，完整的电路连接图如下：3．（2023•赤峰）小明同学想设计电子秤电路原理图。
选用的器材有：电源、开关、导线、电压表、一个阻值随压力增大而减小的压敏电阻R1（元件符号为）、一个定值电阻R2。
要求：电子秤刻度盘是由电压表改装而成，且示数随着压敏电阻所受压力的增大而增大。
请你帮小明设计出符合条件的电路图。
【解答】解：根据题意，电压表示数随着压敏电阻所受压力的增大而增大，不能采用并联电路，只能把定值电阻与压敏电阻串联，由于是一个阻值随压力增大而减小的压敏电阻R1，当压力增大时，电路中的总电阻减小，根据欧姆定律知，电路中的电流增大，根据U＝IR，定值电阻R2的电压增大，而压敏电阻R1的电压减小，则电压表并联在定值电阻R2的两端，如图所示：4．（2023•河南）图甲为一个带开关的插座，开关闭合时，插孔可以提供工作电压，请在图乙中，将对应的电路连接完整，并符合安全用电原则。
2024年中考物理二轮复习重难点亮点专题精练—中考物理科学方法类问题（含答案解析）一、选择题1.（2023泰安）在初中物理的学习中，我们常会用到一些科学研究方法，如在“探究压力的作用效果与受力面积的关系”时，保持压力不变，改变受力面积。
以下研究中所采用方法与此相同的是（）A.“探究物体动能的大小与速度的关系”时，让同一小车由斜面的不同高度静止滑下B.“探究杠杆平衡的条件”时，改变动力（臂）和阻力（臂），多次测量C.计算高速列车由泰安到北京全程的平均速度时，忽略列车的长度D.认识磁场时，用磁感线描述磁场【答案】A【解析】“探究压力的作用效果与受力面积的关系”时，保持压力不变，改变受力面积，采用控制变量法。
A．探究物体动能的大小与速度的关系”时，让同一小车由斜面的不同高度静止滑下，控制小车的质量相同，改变小车到水平面的速度，采用控制变量法，故A符合题意；B．“探究杠杆平衡的条件”时，改变动力（臂）和阻力（臂），多次测量，没有采用控制变量法，故B不符合题意；C．计算高速列车由泰安到北京全程的平均速度时，忽略列车的长度，是采用理想模型法，故C不符合题意；D．认识磁场时，用磁感线描述磁场采用模型法，故D不符合题意。
故选A。
2.（2023黑龙江大庆）下面几个实验探究，研究方法相同的是（）①探究“声音的产生条件”时，利用扬声器上泡沫塑料小球的跳动说明声源在振动②探究“压力的作用效果与哪些因素有关”时，保持压力相同，改变受力面积③探究“电流产生热量与哪些因素有关”时，保持电阻和通电时间相同，改变电流大小④探究“同一直线上二力的合成”时，一个力与两个力分别使橡皮筋产生相同形变量A.①和④B.②和③C.①和③D.②和④【答案】B【解析】①．探究“声音的产生条件”实验时，利用扬声器上泡沫塑料小球的跳动说明声源在振动，采用的是转换法；②．探究“压力的作用效果与哪些因素有关”时，保持压力不变，改变受力面积，采用的是控制变量法；③．探究“电流产生热量与哪些因素有关”时，保持电阻和通电时间相同，改变电流大小，采用的是控制变量法；④．探究“同一直线上二力的合成”时，一个力与两个力分别使橡皮筋产生相同形变量，采用的是等效替代法；综上，研究方法相同的是②③。
中考物理真题知识点分类汇编 图像、图表信息专题 新人教版一、选择题〔2021茂名〕1．物理规律除了用文字和公式表述外，还可以用图像直观地表示。
如下图图像中，描述正确的选项是A ．图甲表示物体做匀速直线运动B ．图乙表示物体所受到的重力与质量成正比C ．图丙表示晶体熔化时温度随时间的变化规律D ．图丁表示导体的电阻不随电压的变化而变化答案：B〔2021孝感〕2．以下物理图象所表示出的各物理量之间的关系，错误的选项是A ．图甲为某物体的路程与时间关系，由图象可知，该物体运动的速度为10m/sB ．图乙为某种物质的质量与体积关系，由图象可知，该物质的密度为2.5g/cm 3C ．图丙为某导体中电流跟它两端电压的关系，由图象可知，此导体的电阻为5ΩD ．图丁为物体受到的重力与物体质量关系，由图象可知，重力与质量的比值为9.8N/kg 答案：A〔2021深圳〕3．水是生命之源，如下图能正确描述水的各物理量之间的关系图像是s /mt /sG /Nm /kgU /VI /A温度/℃时间/min甲乙丙丁m /g3 2 5 0I /A10 2G /N 2 19.6 0s /m 1 10 甲乙 丙 丁答案：D〔2021常德〕4．水是人类生存不可缺少的物质，能正确描述水的各物理量之间关系的图像是答案：B〔2021潜江〕5．下表列出了五种金属的局部物理特性及它们的产量、价格情况。
关于该表的说法中，正确的选项是金属 全球年产量/104t 密度/kg·m -3熔点 /℃导热性能 1表示最强 5表示最弱 导电性能 1表示最强 5表示最弱 市场价格/元·吨-1〔大约〕 铝 15000 2.7×103660 3 3 16000 铜 8000 8.9×103 1083 2 2 17700 钢铁 3014307.9×103 1540 5 5 2200 镍 800 8.9×103 1453 4 4 103000 银810.5×103961111365000A ．银的导电性能最强，家庭电路中使用的导线都是银做的B ．铜与镍密度相同，可以通过它们的其他属性来鉴别C ．铝的熔点比钢铁低，可以用来制作熔化钢铁的容器D ．钢铁的导热性能最弱，不能用钢铁来制作铁锅 答案：B 二、填空题A ．水的重力与质量的关系B ．水的密度与体积的关系C ．浸没在水中的物体受到的浮力与物体在水中深度的关系D ．水产生的压强与深度的关系G /Nm /kgρ/g -3V /cm 3F 浮/Nh /m p /Pah /mG/N ρ/g·cm －3c /J·〔kg·℃〕－1p /Pa0 0 0m /kgm /gt /℃h /mA ．水的重力与质量的关系B ．水的密度与质量的关系C ．水的比热容与温度的关系D ．水产生的压强与深度的关系〔2021铜仁〕6．仔细分析下表中所列物质的各种参数，请写出你从表中发现的三条规律或信息：〔1〕＿＿＿＿＿＿＿＿；〔2〕＿＿＿＿＿＿＿＿；〔3〕＿＿＿＿＿＿＿＿。
专题四图片信息题,专题特征)图片信息题是河北省近8年中考的必考题型，均出现在第23题。
图片信息题的特点是：1.此类问题在2013年前一般有三小问，前两问是一般的问答题，答案唯一；第三问是开放式的问答，没有固定的答案，只要合理即可；近两年前两问逐渐省去，但第三问开放式的问答2分具有挑战性，一直保留，但2016年中考第二问答案唯一。
2．题干较短，信息的主要来源，一类是直接从图片中获取信息，一类是根据所提供的情景，联想所学习过的实验或相关知识；3.由于所提供的信息源涉及的知识点比较多，因此在开放设问点上趋于收紧。
仅从某一角度进行设问，给学生提供了一个思考的方向。
从内容上来看，它既能有效地考查同学们对初中物理“双基”掌握程度，又能很好地考查同学们的阅读理解能力、逻辑思维能力、语言表达能力和解决实际问题能力。
这类题常常用“是什么”“为什么”“怎么样”“试解释”“其原因是”等方式来提出问题。
它要求用文字来说明、比较或论证，解决物理现象的“为什么”。
近三年河北中考考查的具体情况如下表：年份考查内容信息源分析总结规律题号分值2016流体压强与流速的关系生活体验：两列高铁相遇时，感觉车身有点晃2015机械能的转化教材图片：运动员从蹦床上方落下2014改变物体内能的方法、物态变化教材图片：探究实验：做功改变物体内能，能量转化伴有物态变化主要以课本上的图片和生活中我们所熟悉的情景为背景考查。
一般为2小问23 123 223 3从上表来看，河北中考每年的试题形式变化不大。
预计2017年该题型仍是河北中考的必考内容之一，以课本图片、实验图片或生活体验作为材料，设置1—2小问，分值为1—2分。
【方法技巧】图片信息题的解题步骤一般为：1.读懂题目，弄清楚本题提供了哪些信息，第一问提出了什么问题，第二问是从什么角度出发提问；2.认真分析素材，挖掘素材所提供的信息和所涉及的知识；3.根据所给出的问题筛选有用的信息，作出正确的解答；4.在解答问答题时，一定要看清楚从什么角度出发设问，避免出现错误的答案。
,针对性训练)1．(2015河北23题)图中是一运动员做蹦床运动的一幅图片。
针对蹦床运动，从动能与势能相互转化的角度提出一个问题并回答。
(不计空气阻力)问题：__运动员在空中上升过程中，动能和势能如何转化__？回答：__动能转化为重力势能(答案不唯一)__。
2．(2014河北23题)将一个底部封闭的薄壁金属管固定在支架上，管中装一些酒精，然后用塞子塞紧管口。
把一根橡皮条缠在管子上并迅速来回拉动，很快会观察到塞子被酒精蒸气顶出(如图所示)。
回答下列问题：(1)问题：采用哪种方法使金属管壁的温度升高的？回答：__做功__。
(2)请从物态变化角度提出一个问题并回答。
问题：__管口“白气”是怎样形成的__？回答：__酒精蒸气液化形成的__。
3．(2013河北23题)如图是一幅三峡大坝的图片。
针对三峡大坝涉及的物理知识，回答下列问题。
(1)问题：水电站中的发电机是利用什么原理制成的？回答：__电磁感应__。
(2)问题：大坝侧面的船闸是利用什么原理修建的？回答：__连通器__。
(3)请从机械能角度提出一个问题并回答。
问题：__大坝为什么要建得很高__？回答：__提高水位增大重力势能__。
4．(2012河北23题)如图是运动员在空中降落时的图片。
请回答下列问题。
(1)运动员从静止在空中的直升飞机上跳下，降落伞未打开前向下做加速运动。
原因是__重力大于阻力__。
(2)降落伞打开后，最终匀速降落。
运动员在匀速降落过程中，机械能如何变化？答：__机械能减小__。
(3)针对运动员匀速降落过程，从运动和静止的相对性角度提出一个问题并回答。
问题：__运动员以哪个物体为参照物是运动的或以哪个物体为参照物是静止的__？回答：__以地面为参照物是运动的或以伞为参照物是静止的__。
5．(2011河北23题)针对如图所示的实验装置及探究过程中涉及的物理知识，回答下列问题。
(1)问题：为什么要使小车从同一高度自由滑下？回答：__使小车在水平面上初速度相同__。
(2)问题：如果运动的物体不受力，它将做怎样的运动？回答：__匀速直线运动__。
(3)请从机械能角度提出一个问题并回答。
问题：__小车向下运动过程中重力势能如何变化__？回答：__减小__。
6．(2010河北23题)电冰箱在结构上和工作过程中应用了许多物理知识(如图所示)。
(1)问题：为什么要使用三脚插头？回答：__将金属外壳接地，防止触电__。
(2)问题：为什么要使用具有磁性的密封条？回答：__利用磁铁吸引铁质的冰箱门__。
(3)提出一个与物态变化有关的问题并回答。
问题：__制冷剂在冷冻室内发生的物态变化是什么__？回答：__汽化__。
7．(2016石家庄28中中考模拟)热风干手器如图所示，洗完手后把手伸进干手器里，干手器里电热丝与电动机同时工作，吹出热风使湿手快速变干。
回答下列问题。
问题：为什么干手器吹出热风但手却感觉很凉？回答：__干手器吹出热风加快手表面水的蒸发，蒸发吸热。
__8．(2016保定育德中学中考模拟)如图所示是小明和爷爷在湖中叉鱼的情景，回答下列问题：问题：爷爷用桨向后划船，为什么船却向前运动？回答：__物体间力的作用是相互的，向后划船，水对船有向前的推力__。
9．(2016承德2中中考模拟)如图所示，是同学们练习投实心球的情景，请根据所学物理知识，回答下列问题(不计空气阻力)。
问题：抛出去的实心球为什么做弧线运动？回答：__实心球受到重力的作用，力可以改变物体的运动状态。
__10．(2016沧州8中中考模拟)一只小船静止在湖面上，如图所示，回答下列问题。
问题：小船为什么能静止在湖面上？回答：__小船受到浮力的作用，浮力与重力达到平衡。
__11．(2016河北三模)如图所示，在集气瓶中装少量水，向瓶内打气，当瓶塞跳出时，观察到在瓶口出现白雾。
请说明在上述过程中瓶内气体内能的变化，并解释瓶口产生白雾的原因。
气体内能的变化：__瓶内气体对塞子做功，内能减小，转化为塞子的机械能__；白雾产生的原因：__瓶内气体对塞子做功，内能减小，温度降低，水蒸气发生液化__。
12．(2016唐山路北区二模)如图所示的是用传送带把货物从低处运到高处的情景。
请你从相对运动的角度提出一个问题并回答。
问题：__货物相对传送带是静止还是运动的__？回答：__货物相对传送带是静止的__。
13．(2016河北四模)如图所示是运动员高山滑雪的情景，针对运动员腾空后的降落过程，从机械能的角度提出一个问题并回答。
(不计空气阻力)问题：__运动员在降落过程中，机械能是如何转化的__？回答：__重力势能转化为动能__。
14．(2016石家庄桥西区中考模拟)如图所示是运载火箭点火起飞的情景。
结合图片，请你提出一个物理问题并回答。
提问：__发射塔下水池中的“白气”是怎样形成的__？回答：__水池中的水先汽化后液化形成的__。
15．(2016保定调研)地震发生后，救灾飞机会在一定高度匀速飞行，向灾区投放物资，请从机械能的角度提出一个问题并回答。
问题：__救灾飞机在一定高度匀速飞行，空投物资后，其机械能如何变化__？回答：__变小__。
16．(2016河北定心卷)雨后晴朗的夜晚，为了不踩到地上的积水，迎着月光走时，地上发亮的是__积水__(选填“积水”或“地面”)，原因是__积水处发生镜面反射__。
请你在图中画出人看到月亮的光路图(M代表月亮)。
17．(2016唐山9中中考模拟)针对如图所示的实验装置及探究过程中所涉及的物理知识，请从力的作用效果提出问题并回答。
问题：__图示的钢球运动轨迹发生变化，说明了力的什么作用效果__？回答：__力可以改变物体的运动状态__。
18．(2016张家口9中中考模拟)如图是运动员撑杆跳比赛的情景，针对此图，从运动和静止的相对性角度提出一个问题并回答。
问题：__运动员在撑杆起跳的过程中，相对地面是静止还是运动的__？回答：__运动的__。
19．(2016保定调研)小红查询了燃气灶和电磁炉相关数据如下表所示。
若小红家每天做饭、烧水所需热量为8.1×106J。
使用燃气灶，共需要__0.4__m3天然气；若靠电磁炉提供，需用电__2.5__kW·h。
当小红把电磁炉的插头插进插座时，家里的自动空气开关“跳闸”了，原因可能是__电路中发生短路故障或电路中用电器的总功率过大，造成干路电流过大____。
燃气灶电磁炉热效率25% 热效率90%天然气热值8.1×107J/m3额定功率 2 000 W20．(2016唐山路南区一模)小明设计了一个如图所示的电路，闭合开关，观察到金属杆向左运动起来，实验现象说明__通电导体在磁场中要受到力的作用__；断开开关，对调电源正负两极，重新接入电路，再次闭合开关，观察到金属杆向__右__运动起来。
11 / 11。
