酷睿i系列处理器介绍以及如何选择文章编号:432082011-8-12 9:37:38新酷睿处理器从发布到现在也有很长一段时间了，几乎市面上所有的主流笔记本都能见到它。
“32nm”，“超线程技术”，“智能处理器”和“睿频加速”等词语也开始被大家所接受。
我们将在后面为大家详细解剖这些术语，为大家理性选择合适的处理器作参考。
首先还是要介绍下新酷睿家族的身份。
我们以酷睿i5-450M举例说明：“i”是酷睿处理器的标志，“5”是主流级别处理器，相对应的“7”和“3”分别对应高端和入门级别。
数字450代表处理器的详细规格，同型号处理器，数字越大说明越高端。
字母“M”代表移动版CPU，如果前面出现了“Q”、“L”和“U”，则分别代表着“四核处理器”、“低电压处理器”和“超低电压处理器”。
下面我们来为大家详解一下上面提到的一些术语。
1、“32nm技术”：我们都知道在PC业界英特尔大名鼎鼎的“摩尔定律”：其实这得益于英特尔大名鼎鼎的“摩尔定律”：简单地说就是集成电路芯片上所集成的晶体管的数目，每隔18个月就翻一番;微处理器的性能每隔18个月就提高一倍，而价格下降一半。
由此可以推测，到了未来笔记本处理器的制程更加先进：到了2011年底，采用22纳米制造工艺的处理器开始量产。
也许AMD和Intel的竞争会加速摩尔定律的失效新酷睿i犀利处理器家族均采用了业界最强的英特尔32nm Nehalem微架构，新一代32nm高K制造工艺让芯片可以做的更小，新技术的采用在减小芯片体积的同时带来了极低的能量损耗，这使得核心的发热量大为减少。
而这种技术就也同时催生了一个新技术，即“一颗芯片，两颗核心”――集成显示核心单元(GPU)被封装在处理器(CPU)?取Ｊ?据传输速度获得大幅度提升。
i5的“双U同芯”，令人羡慕可惜笔者的电脑没有这种芯2、“睿频加速技术”：我们经常会在各种导购行情中看到某某处理器，可通过睿频加速技术到多少GHz，指的就是支持“睿频加速(Turbo Boost)技术”的处理器。
i3cpu第1代如何区分i3 cpu第1代要怎么样去区分呢?小编这就教你区分的方法!下面由店铺给你做出详细的i3 cpu第1代区分介绍!希望对你有帮助!i3 cpu第1代区分一目前酷睿I3处理器已经到五代了，可以从后面型号上来进行区分：一代I3处理器，型号就三位数字，例如：I3 380，I3 490M等。
二代I3处理器，型号为I3 2XXX这类，例如：I3 2130，I3 2330m等。
三代I3处理器，型号为I3 3XXX这类，例如：I3 3330，I3 3340m等。
四代I3处理器，型号为I3 4XXX这类，例如：I3 4150，I3 4010U 等。
五代I3处理器，型号为I3 5XXX这类，例如：I3 5130等。
i3 cpu第1代区分二(1)看具体用途。
截止2015年7月10日，普通家庭用户用酷睿i 系列比用AMD的cpu更合适，由于单核性能领先很多，所以在大多数小软件，流行网络游戏等热门软件领域，同价位的酷睿i系列cpu都有优势。
(2)要知道i3是几代，首先得查看cpu的完整型号。
“开始”→“控制面板”→“设备管理器”里，展开“处理器”一项，就可以看到cpu的具体型号：比如查询到cpu型号是“i3 4150”，注意看后四位数字的第一个数是“4”，那么这就是第四代i3，同理，“i3 2100”后四个数字的第一个是“2”，它就是二代i3，一代i3比较特殊，后面只有3个数字，比如“i3 540”。
截止目前i3共出了四代。
i3 cpu第1代区分三二代酷睿i3的特点:1、它的CPU和GPU都可以睿频，而且可以一起睿频。
2、它更加智能，第二代睿频不再受TDP热设计功耗限制，而是受内部最高温度控制，可以超过TDP提供更大的睿频幅度，不睿频时却更节能。
简单来说，第二代睿频加速技术更智能、更高效!一代与二代的区别:一代i3就是一“胶水”CPU。
CPU和GPU部分就是两个Die芯片放在同一块PCB板上，一个32nm制程，一个45nm制程，完全就是为了把集成显卡放入CPU中而做的。

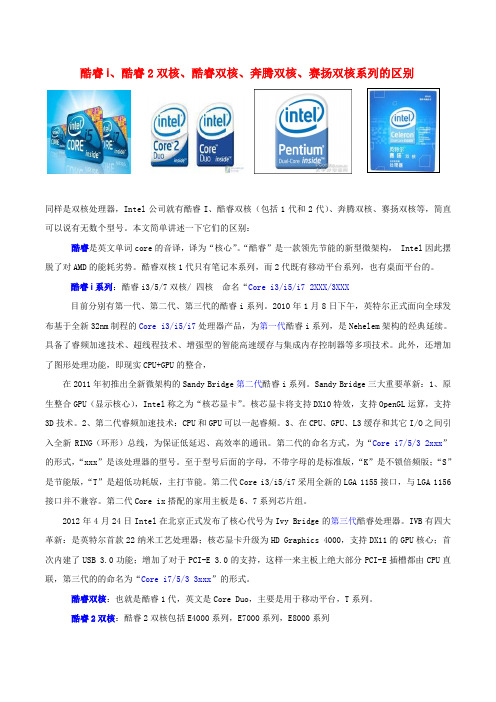

酷睿i、酷睿2双核、酷睿双核、奔腾双核、赛扬双核系列的区别同样是双核处理器，Intel公司就有酷睿I、酷睿双核（包括1代和2代）、奔腾双核、赛扬双核等，简直可以说有无数个型号。
本文简单讲述一下它们的区别：酷睿是英文单词core的音译，译为“核心”。
“酷睿”是一款领先节能的新型微架构， Intel因此摆脱了对AMD的能耗劣势。
酷睿双核1代只有笔记本系列，而2代既有移动平台系列，也有桌面平台的。
酷睿i系列：酷睿i3/5/7双核/ 四核命名“Core i3/i5/i7 2XXX/3XXX目前分别有第一代、第二代、第三代的酷睿i系列。
2010年1月8日下午，英特尔正式面向全球发布基于全新32nm制程的Core i3/i5/i7处理器产品，为第一代酷睿i系列，是Nehelem架构的经典延续。
具备了睿频加速技术、超线程技术、增强型的智能高速缓存与集成内存控制器等多项技术。
此外，还增加了图形处理功能，即现实CPU+GPU的整合，在2011年初推出全新微架构的Sandy Bridge第二代酷睿i系列。
Sandy Bridge三大重要革新：1、原生整合GPU（显示核心），Intel称之为“核芯显卡”。
核芯显卡将支持DX10特效，支持OpenGL运算，支持3D技术。
2、第二代睿频加速技术：CPU和GPU可以一起睿频。
3、在CPU、GPU、L3缓存和其它I/O之间引入全新RING（环形）总线，为保证低延迟、高效率的通讯。
第二代的命名方式，为“Core i7/5/3 2xxx”的形式，“xxx”是该处理器的型号。
至于型号后面的字母，不带字母的是标准版，“K”是不锁倍频版；“S”是节能版，“T”是超低功耗版，主打节能。
第二代Core i3/i5/i7采用全新的LGA 1155接口，与LGA 1156接口并不兼容。
第二代Core ix搭配的家用主板是6、7系列芯片组。
2012年4月24日Intel在北京正式发布了核心代号为Ivy Bridge的第三代酷睿处理器。
英特尔cpu代数划分
英特尔的CPU代数划分主要基于产品发布的时间和采用的架构。
目前英特尔的CPU代数从早到晚包括：
1.第一代智能英特尔酷睿处理器：这是英特尔在2008年推出的首批双核处理器，采用65纳米制程
技术，是当时的主流产品。
2.第二代智能英特尔酷睿处理器：于2010年发布，采用32纳米制程技术，相比第一代处理器在性
能和功耗方面都有所提升。
3.第三代智能英特尔酷睿处理器：于2012年发布，采用22纳米制程技术，是英特尔的第一次三代
处理器迭代，相比第二代处理器在性能和功耗方面又有所提升。
4.第四代智能英特尔酷睿处理器：于2014年发布，采用14纳米制程技术，相比第三代处理器在性
能和功耗方面再次提升。
5.英特尔酷睿i7/i5/i3系列：这些系列基于不同代数进行细分，i7代表高端市场，i5面向中高端市
场，i3则面向中低端市场。
代数越高，性能越强。
6.英特尔奔腾系列：这是英特尔的入门级处理器系列，主要用于低端市场。
随着时间推移，奔腾系
列的代数也在不断升级。
除此之外，近年来英特尔还推出了不同代数的处理器系列，例如Core i9、Core m3/m5/m7等，这些产品主要针对不同市场和用户需求进行定位。
intel酷睿处理器怎么分是几代
以intel core i5 3210m,3210说明：
intel，厂家名。
intel core，是intel酷睿处理器。
i5，双核四线程，有睿频。
3210，其中3代表intel core 第三代处理器。
m（Mobile）是代表移动（笔记本）处理器，笔记本的显卡和cpu后面都带“m”。
酷睿处理器到今年已经是五代产品了：
1、Core第一代的代号是Yonah。
双核心版为Core Duo，单核心版为Core Solo，另外还有Celeron M(赛扬M)。
作为过渡型架构，第一代Core的寿命极短，很多人还尚未了解它就被Core 2取代了。
2、Core第二代是一个跨平台的架构，最初包括桌面版Conroe、移动版Merom和服务器版Woodcrest。
常说的Core2 Duo、Core 2 Quad、Core 2 Extreme都属于此列。
3、Ivy Bridge是第三代酷睿处理器。
Ivy Bridge是英特尔首款22纳米工艺处理器，而当前的Sandy Bridge处理器采用32纳米工艺制造。
此外Ivy Bridge核芯显卡升级为HD Graphics 4000，是Intel首款支持DX11的GPU核心。
4、第四代代号为Haswell，就是现在市面上4开头的，比如4570,4770之类的。
5、第五代代号为Broadwell ，比如市场上出售的Intel Core i5-5200U。
IntelCorei系列年最受欢迎的CPU系列Intel Core i系列年最受欢迎的CPU系列在当今科技快速发展的时代，电脑已经成为人们生活中不可或缺的一部分。
而作为电脑的核心部件，处理器（CPU）的选择对于电脑的性能和使用体验至关重要。
在众多处理器品牌中，英特尔（Intel）的Core i系列无疑是最受欢迎的系列之一。
本文将介绍Intel Core i系列年最受欢迎的CPU系列，并以此为例，探讨其优势和受欢迎的原因。
1. 第一代Core i系列（Nehalem架构）首先我们来介绍第一代Core i系列处理器，采用了Nehalem架构。
从当时的技术水平来看，这一架构突破了传统处理器的设计，引入了Turbo Boost等技术，提高了处理器的性能和效能。
这一系列的处理器在推出之初便受到了广泛的关注和好评，以其出色的性能表现迅速赢得了电脑用户的青睐。
2. 第二代Core i系列（Sandy Bridge架构）随后，英特尔推出了第二代Core i系列处理器，采用了Sandy Bridge架构。
这一架构进一步提升了处理器的性能和能效，具备更好的图像处理和多媒体功能。
与此同时，英特尔还引入了集成显卡，使得该系列的处理器在游戏和图形设计方面表现出色。
这一系列的处理器成为了市场上的明星产品，备受消费者瞩目。
3. 第三代Core i系列（Ivy Bridge架构）第三代Core i系列处理器采用了Ivy Bridge架构，继续改进了处理器的性能和能效。
与上一代相比，Ivy Bridge架构融入了更先进的制程技术和3D晶体管，进一步提高了处理器的集成度和计算能力。
此外，该系列处理器还引入了更多的安全功能，以保护用户的个人数据。
Ivy Bridge架构的处理器因其卓越的表现以及出色的能效而成为市场上的热门选择。
4. 第四代Core i系列（Haswell架构）接着，英特尔推出了第四代Core i系列处理器，采用了Haswell架构。
酷睿i3 i5 i7的区别二代的酷睿是SNB架构，32nm的制程三代的酷睿是LVY架构，22nm的制程更低的功耗，三代能提供更强大的性能区别是价格上相差200左右台式机：i7 四核8线程，少数6核12线程（980X，990X）i5 四核四线程，i3 双核四线程笔记本：i7 四核8线程，少数双核四线程（2620M等，凡QM的是四核，M 的是双核）i5 双核四线程i3 双核四线程Westmere英特尔公司到2010年将推出代号为Westmere的处理器，Westmere将是第二代Nehalem处理器，同样是面向服务器、工作站、高端桌面级PC市场。
Westmere处理器将采用32纳米的制造工艺，除了拥有6个核心外（核心代号Gulftown），还拥有12MB的三级缓存、而且同样支持多线程技术，这样的话Westmere处理器将拥有6核心12线程。
据来自PC Watch的消息称，Westmere处理器还加入了La Grande SX技术（加强可信任执行技术）和新的AES-NI指令集。
与Bloomfield处理器一样，6核的Westmere处理器将采用LGA1366接口，但是英特尔公司并没有透露更多的消息，Westmere处理器是否能向下兼容Bloomfield平台目前还无法确定。
核心代号Gulftown 6核12线程，12M L3 cache，三通道DDR3内存控制器。
Clarkdale 2核心4线程，4MB L3 cache，双通道DDR3内存控制器，集成显示核心。
助编辑百科名片NehalemNehalem中国北京2008年1月8日，英特尔公司发布了首批基于英特尔迅驰处理器技术笔记本上的45纳米（nm）处理器，至此英特尔45纳米技术处理器家族全部产品已经悉数登场。
简单说来，Nehalem还是基本建立在Core微架构（Core Microarchitecture）的骨架上，外加增添了SMT、3层Cache、TLB和分支预测的等级化、IMC、QPI 和支持DDR3等技术。
首先还是要介绍下新酷睿家族的身份。
我们以酷睿i5-450M举例说明：“i”是酷睿处理器的标志，“5”是主流级别处理器，相对应的“7”和“3”分别对应高端和入门级别。
数字450代表处理器的详细规格，同型号处理器，数字越大说明越高端。
字母“M”代表移动版CPU，如果前面出现了“Q”、“L”和“U”，则分别代表着“四核处理器”、“低电压处理器”和“超低电压处理器”。
下面我们来为大家详解一下上面提到的一些术语。
1、“32nm技术”：我们都知道在PC业界英特尔大名鼎鼎的“摩尔定律”：其实这得益于英特尔大名鼎鼎的“摩尔定律”：简单地说就是集成电路芯片上所集成的晶体管的数目，每隔18个月就翻一番;微处理器的性能每隔18个月就提高一倍，而价格下降一半。
由此可以推测，到了未来笔记本处理器的制程更加先进：到了2011年底，采用22纳米制造工艺的处理器开始量产。
也许AMD和Intel的竞争会加速摩尔定律的失效新酷睿i犀利处理器家族均采用了业界最强的英特尔32nm Nehalem微架构，新一代32nm高K制造工艺让芯片可以做的更小，新技术的采用在减小芯片体积的同时带来了极低的能量损耗，这使得核心的发热量大为减少。
而这种技术就也同时催生了一个新技术，即“一颗芯片，两颗核心”――集成显示核心单元(GPU)被封装在处理器(CPU)?取Ｊ?据传输速度获得大幅度提升。
i5的“双U同芯”，令人羡慕可惜笔者的电脑没有这种芯2、“睿频加速技术”：我们经常会在各种导购行情中看到某某处理器，可通过睿频加速技术到多少GHz，指的就是支持“睿频加速(Turbo Boost)技术”的处理器。
它是指在CPU中都加入睿频加速，使得CPU的主频可以在某一范围内根据处理数据需要自动调整主频。
它是基于Nehalem架构的电源管理技术，通过分析当前CPU 的负载情况，智能地完全关闭一些用不上的核心，把能源留给正在使用的核心，并使它们运行在更高的频率，进一步提升性能;相反，需要多个核心时，动态开启相应的核心，智能调整频率。
电脑CPU的i3i5i7这三个系列后面的数字代表什么？
前面酷睿和iX标识和上一代完全相同的，不做更多介绍。
第一位“4”：代表英特尔酷睿第四代处理器；
第二位“5”“6”“7”“8”“9”：代表处理器等级，数字越大性能等级越高；
第三位“3”“5”“0”：这一位基本上就是对应核芯显卡的型号，其中“3”代表高性能处理器配HD 4600；“5”代表核芯显卡采用的是Iris 5000、5100或者Pro5200；而“0”则是HD 4600；
第四位“0”“2”“8”：“0”在标准电压中代表47W，而在低电压中代表15W；“2”则是代表37W，“8”在低电压处理器中代表28W；
第五位“MX”“HQ”“MQ”“U”：“MX”代表旗舰级，“HQ”支持vPro技术，“MQ”版本不支持，“U”代表超低电压以15W和28为主；
以Intel 酷睿i7 4710HQ处理器为例：
1.intel是品牌名称；
2.酷睿i7，是系列名称；
3.4710这个数字表示数字越大档次越高，其中4表示四代I7；
4.后面的字母表示其他信息：HQ表示焊接在主板上的：
M代表标准电压cpu；
U代表低电压节能的；
H是高电压的，是焊接的，不能拆卸；
X代表高性能，可拆卸的；
Q代表至高性能级别；
Y代表超低电压的，除了省电，没别的优点的了，是不能拆卸的；K表示不锁倍频的。
CPU酷睿i、酷睿2双核、奔腾双核与赛扬双核之间的区别同样是双核处理器，Intel公司就有酷睿I、酷睿双核（包括1代和2代）、奔腾双核、赛扬双核等，简直可以说有无数个型号。
一、酷睿I系列酷睿i3/5/7双核/ 四核2010年1月8日，英特尔正式面向全球发布最新的革命性产品，基于全新的32纳米制程的i7、i5、i3处理器产品。
全新酷睿家族中Westmere核心的酷睿i5/i3采用了Clarkdale架构，其是Nehelem架构的经典延续，采用了革命性的微架构，具备了睿频加速技术，超线程技术，增强型的英特尔智能高速缓存与控制器等多项技术。
其中酷睿i7及酷睿i5-700系列而言，它们均采用了原生四核心设计。
通过对超线程技术的支持与否而划分定位。
同时还将三级缓存引入其中。
其L1缓存的设计与酷睿微架构相同，而L2缓存则采用超低延迟的设计，不过容量大大降低，每个内核仅有256KB，新加入的L3缓存采用共享式设计。
LGA1156接口酷睿i7/i5处理器与目前市场中的LGA1366酷睿i7系列相同，均配备了8MB的三级缓存。
而新酷睿家族中的酷睿i5-600系列与酷睿i3系列产品则是采用了原生双核，通过睿频加速技术的支持与否来划分产品的定位。
与之前的芯片相比，这一系列英特尔的32纳米新品增加了图形处理功能，即现实CPU+GPU的整合，历史性地将显示核心和CPU封装到了一起，不但提高了PC的兼容性稳定性，同时令高清电影的播放流畅，画面颜色更栩栩如生。
同时，游戏运行效率也会高于以往的集成显卡。
二、酷睿2双核酷睿2双核包括E4000系列，E7000系列，E8000系列这里我为什么第一个就说酷睿2双核，很明显它是双核中最好的，性能最强的。
酷睿双核总共有两代，分别是1代和2代。
酷睿1处理器只有笔记本的产品，而酷睿2则出现了笔记本和台式机2个版本的处理器，新的酷睿2代处理器主要的改进是将流水线长度增加1级，这么做是为了有利于提高频率，还有部分型号的产品将2级缓存增加了一倍，因此在3D游戏中的表现要超过酷睿1，还具有128位宽位动态执行能力，使多媒体整数运算和浮点运算速度有了革命性的提高，在功耗方面酷睿2代处理器由于增加了流水线长度因此比酷睿1略有提高。
笔记本目前区分一代二代三代的CPU主要是英特尔的酷睿I系列。
酷睿一代采用了C l a r k d a l e核心，制作工艺为32n m，型号为三位数，如i3350、i5430等。
I系列一代为红色标记处08蓝色标记处为双晶体。
酷睿二代采用了S a n d y B r i d g e（简称S B）核心，制作工艺为32n m，型号为四位数，第一个数字是2，如i32100、i52300等。
I系列二代为红色标记处09蓝色标记处为似正方形单晶体。
酷睿三代采用了I v y B r i d g e简称（简称I V B）核心，制作工艺为22n m，型号为四位数，第一个数字是3，如i33220、i53470等。
I系列三代为红色标记处10蓝色标记处为似长方形单晶体。
希望对你有帮助。
在酷睿2大获成功的基础上，I n t e l基于C o r e2系列优秀的运算核心，大刀阔斧的改良了C P U架构，从而诞生了全新的C o r e i 系列处理器。
C o r e i首次整合了内存控制器、抛弃了老迈的F S B 启用高速的Q P I总线、加入大容量共享式三级缓存，在技术和架构方面以后来者居上的姿态全面压制A M D P h e n o m I I系列产品，性能方面更是遥遥领先！B l o o m F i e l d、L y n n f i e l d、C l a r k d a l e三种核心N e h a l e m、W e s t m e r e、S a n d y b r i d g e三种处理器架构全新架构的C o r e i系列的确非常诱人，但也很烦人。
从技术方面来讲，同为C o r e i系列产品线，居然拥有两种不同的C P U和接口、三种截然不同的架构。
在型号命名方面来讲，共有三种型号i7/i5/i3，但这三种型号并没有与三种架构相对应，三种型号又被细分为五大系列，让消费者一头雾水……为了帮助大家深刻认识I n t e l C o r e i产品线，理清I n t e l 处理器及平台的技术和特色，并找到适合自己的产品，笔者特意将I n t e l全线产品的规格型号整理出来，并按照核心架构的不同分类介绍给大家，供选购时参考。
B l o o m f i e l d核心：C o r e i79X X★首批C o r e i7：965X、940、920三款2008年10月，I n t e l正式发布了N e h a l e m架构的C o r e i7 965/940/920三款处理器以及X58芯片组，这是I n t e l第一款整合内存控制器和Q P I总线的产品，因此备受关注。
i7 9X X系列处理器是基于N e h a l e m(呢嘿了目)架构的首款产品，核心研发代号是B l o o m f i e l d（布卢姆菲尔德），采用了45n m工艺制造，是原生四核心设计，集众多先进技术于一身：1.超线程技术回归，四核八线程大幅提升C P U的多任务和多线程计算能力；2.整合三通道D D R3内存控制器，带宽大幅提升、延迟大大下降，从此内存不再是瓶颈；3.Q P I总线取代F S B总线，用以连接北桥芯片，C o r e2架构最大的瓶颈被消除；4.采用大容量共享式三级缓存设计，较少数据等待延迟，多核应用效率提升。
i79X X系列的主要特点：四核心、八线程、三通道、三级缓存★第二批C o r e i7：975X、960、950、930在首批C o r e i7发布三月后，I n t e l改进制程，依然是45n m 工艺但D0比C0体制更好、功耗发热更低、超频能力更强。
由此就诞生了主频达 3.33G H z的i7 975X处理器，主流价位的i7920也跟着沾光，D0制程的新版大受欢迎。
为了进一步细分产品线，不同倍频的型号相继上市，他们是960(3.2G H z,与965X相同但960锁倍频)、950(3.06G H z)、930(2.8G H z)。
而此前的940和920的主频分别为 2.93G H z和 2.66G H z。
B l o o m f i e l d核心的整个i79X X系列C P U除了主频（倍频）不同外，其它方面几乎没有任何区别，默认Q P I总线速度E x t r e m e版要更高一些，但不会影响处理器性能。
★配套芯片组X58+I C H10R，接口类型L G A1366与之搭配的芯片组，只有X58这一款。
X58芯片组为传统的南北桥设计，北桥通过Q P I总线与C P U相连，内部整合了36条P C I-E2.0通道，可以灵活的分配为两条x16或者四条x8插槽，供多显卡使用。
而南桥方面使用的依然是P45芯片组当中的I C H10R，通过D M I总线与北桥相连，基本功能相信大家都比较熟悉，就不再赘述。
★B l o o m f i e l d核心C o r e i79X X系列C P U的特点总结：四核八线程、三通道内存还有可以支持多显卡互联的X58芯片组，这些就是B l o o m f i e l d核心C o r e i79X X系列C P U的主要特点。
三通道内存带来的不仅是很高的内存带宽，更重要的是六条插槽全插满的话，可以支持最大12/24G B的海量内存容量，这对有特殊需求的用户很有吸引力。
X58北桥是目前整合了最多P C I-E 2.0通道的芯片组，对于需要强大游戏性能或者通用计算性能的用户来说，自然是插越多显卡越好，因此X58是这类用户的不二之选。
总的来说，i7 9X X搭配X58，是I n t e l为追求顶级性能玩家提供的终极选择，虽然它无论C P U主板还是内存都价值不菲，而且功耗很大，但除此之外别无它选。
B l o o m f i e l d核心的C o r e i79X X系列虽然性能强大、功能完备，但由于X58主板和三条内存成本太高，难以普及。
于是I n t e l准备推出简化版的L y n n f i e l d核心，这就是C o r e i7 8X X和i5 7X X 系列。
L y n n f i e l d核心示意图L y n n f i e l d相比B l o o m f i e l d，在处理器内核部分几乎没有任何改动，同样是45n m工艺、原生四核心设计、支持超线程(仅限i7)、三级缓存容量也保持8M B，它也整合了内存控制器和Q P I 总线，但删去了一条内存通道，成为主流的双通道设计，Q P I总线也删去了一条，仅保留一条。
L y n n f i e l d与B l o o m f i e l d的L1/L2/L3完全相同事实上，对于大多数普通用户来说，三通道内存的带宽过剩，因此删去一条之后，性能并没有多少损失。
另外B l o o m f i e l d 内置的两条Q P I总线是给多C P U互联之用，而在民用市场基本完全闲置，只有一条Q P I总线用来连接北桥，因此删掉一条没有任何影响。
简化成双通道之后，L y n n f i e l d的针脚数量和封装面积缩小不少B l o o m f i e l d已经整合了传统北桥最重要的功能——内存控制器，所以X58北桥当中就只剩下了PC I-E控制器。
L y n n f i e l d 核心由于定位较低一些，考虑到大多数主流用户并不需要多显卡互联，因此I n t e l索性将北桥当中剩余的模块——P C I-E控制器简化之后（只有16条通道），全都整合在了C P U当中。
正因为整合了P C I-E控制器的关系，L y n n f i e l d的晶体管数以及核心面积都要比B l o o m f i e l d大，所以C o r e i78X X处理器的售价比相近频率的C o r e i79X X还要贵。
好在P55主板要比X58便宜，而且双通道内存显然比三通道便宜，另外不支持超线程技术的i57X X售价还算厚道，因此很受欢迎。
★配套芯片组P55，接口类型L G A1156通过I n t e l官方L y n n f i e l d核心示意图来看，处理器与芯片组之间居然没有使用Q P I、而是通过D M I总线相连。
要知道Q P I 总线带宽高达25G B/s，而D M I仅有2G B/s。
I n t e l官方的这张示意图让很多人产生误解事实上在L y n n f i e l d核心内部，除了整合了内存控制器外，I n t e l连P C I-E控制器也整合了进去（因此上图显卡直接与C P U相连），这就相当于整颗北桥都被C P U吃掉了，连接C P U与北桥的Q P I总线自然也不会幸免。
如此一来，C P U将直接与“南桥”相连，他们之间的总线叫做D M I。
L y n n f i e l d内部整合了Q P I总线，但已被锁定，可以通过超外频提升也就是说，L y n n f i e l d内部还是整合了Q P I总线的，虽然只有一条，这一条Q P I总线用以连接C P U核心部分与P C I-E控制器部分。
B l o o m f i e l d核心的Q P I总线频率可以随便超，而L y n n f i e l d核心的Q P I被锁定，其实没有任何关系，因为Q P I的唯一用途就是连接北桥，内存走的是直连通道已经不经过Q P I总线了，因此超频Q P I不会有什么性能提升。
P55是单芯片设计的芯片组，其本质上就是一颗南桥，功能和I C H10R没有太大区别，既不支持S A T A3.0也不支持U S B3.0，而且南桥中的P C I-E通道是落后的 1.0版本。
要知道L y n n f i e l d 核心内部整合的P C I-E2.0通道只有16条，只能满足单显卡或者双显卡的需要，此时如果用户有需要使用高速的扩展设备（比如U S B3.0扩展卡）的话，P55南桥提供的P C I-E 1.0接口就成为了最大瓶颈。
为了缓解这一瓶颈，一线主板厂商不得不整合第三方P C I-E桥接芯片，将P55当中的多条P C I-E 1.0通道组合起来使用，这种方法让主板成本增加不少。
★L y n n f i e l d核心C o r e i7 8X X和i5 7X X系列C P U的特点总结：在C P U核心部分，L y n n f i e l d与B l o o m f i e l d可以说没有任何区别，它最大的特点就是外围模块：双通道D D R3内存、整合P C I-E控制器，只支持双x8带宽的双卡互联。
i7 8X X和i5 7X X的唯一区别是超线程，i5被人为的屏蔽了H T功能，四核心四线程，并行计算性能损失不少，但单核效能不变，因此非常适合游戏玩家。
