【CN209296059U】一种环境检测用温湿度传感器【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920391645.0(22)申请日 2019.03.26(73)专利权人 深圳市久喜电子有限公司地址 518125 广东省深圳市宝安区新桥街道新桥社区石场路6号A栋一层、二层、三层(72)发明人 朱荣源　梅东海　(74)专利代理机构 佛山市广盈专利商标事务所(普通合伙) 44339代理人 李俊(51)Int.Cl.G01K 7/22(2006.01)(54)实用新型名称一种新型的温度传感器装置(57)摘要本实用新型公开了一种新型的温度传感器装置，包括形成有收容腔的头部，位于收容腔内的热敏电阻，与热敏电阻连接的导线，若干个保护筒体；收容腔内填充有环氧树脂，保护筒体一端内壁连接有沿轴向向外延伸的连接壁，连接壁设有外螺纹，保护筒体另一端内壁设有与所述外螺纹匹配的内螺纹，保护筒体一端粘接有第一防水橡胶圈，保护筒体另一端粘接有第二防水橡胶圈，头部连接在其中一个保护筒体端部。

本实用新型提供的新型的温度传感器装置，可灵活增减保护筒体的个数，从而可将热敏电阻送至不同深度的探测位置，实用性较强，且相邻保护筒体拼接处通过第一防水橡胶圈和第二防水橡胶圈相挤压，密封性较好，有效防止了拼接处渗水或者漏气。

权利要求书1页 说明书2页 附图1页CN 209605968 U 2019.11.08C N 209605968U权　利　要　求　书1/1页CN 209605968 U1.一种新型的温度传感器装置，其特征在于，包括形成有收容腔的头部(1)，位于收容腔内的热敏电阻(2)，与热敏电阻(2)连接的导线(21)，若干个保护筒体(4)；所述收容腔内填充有环氧树脂(3)，所述保护筒体一端(41)内壁连接有沿轴向向外延伸的连接壁(6)，所述连接壁(6)设有外螺纹，所述保护筒体另一端(42)内壁设有与所述外螺纹匹配的内螺纹，所述保护筒体一端(41)粘接有第一防水橡胶圈(51)，所述保护筒体另一端(42)粘接有第二防水橡胶圈(52)，相邻保护筒体(4)通过连接壁(6)连接且第一防水橡胶圈(51)和第二防水橡胶圈(52)相挤压，所述头部(1)连接在其中一个保护筒体(4)端部，所述导线(21)依次穿过头部(1)和保护筒体(4)。

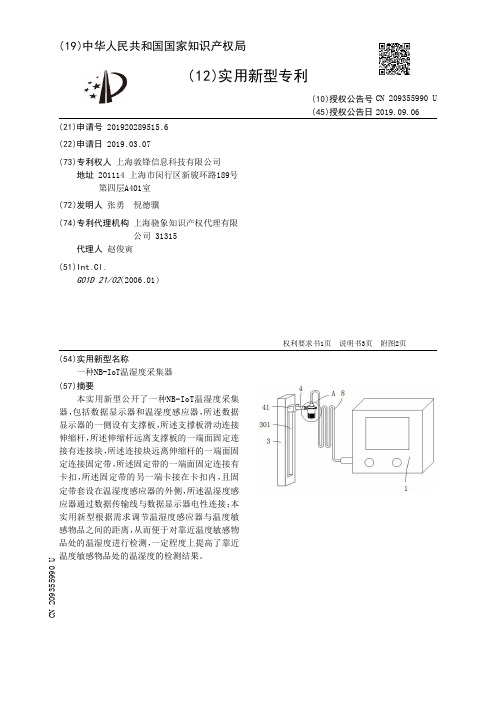

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920289515.6(22)申请日 2019.03.07(73)专利权人 上海敦锋信息科技有限公司地址 201114 上海市闵行区新骏环路189号第四层A401室(72)发明人 张勇　倪德骥　(74)专利代理机构 上海骁象知识产权代理有限公司 31315代理人 赵俊寅(51)Int.Cl.G01D 21/02(2006.01)(54)实用新型名称一种NB-IoT温湿度采集器(57)摘要本实用新型公开了一种NB -IoT温湿度采集器，包括数据显示器和温湿度感应器，所述数据显示器的一侧设有支撑板，所述支撑板滑动连接伸缩杆，所述伸缩杆远离支撑板的一端面固定连接有连接块，所述连接块远离伸缩杆的一端面固定连接固定带，所述固定带的一端面固定连接有卡扣，所述固定带的另一端卡接在卡扣内，且固定带套设在温湿度感应器的外侧，所述温湿度感应器通过数据传输线与数据显示器电性连接；本实用新型根据需求调节温湿度感应器与温度敏感物品之间的距离，从而便于对靠近温度敏感物品处的温湿度进行检测，一定程度上提高了靠近温度敏感物品处的温湿度的检测结果。

权利要求书1页 说明书3页 附图2页CN 209355990 U 2019.09.06C N 209355990U权　利　要　求　书1/1页CN 209355990 U1.一种NB-IoT温湿度采集器，包括数据显示器（1）和温湿度感应器（2），其特征在于：所述数据显示器（1）的一侧设有支撑板（3），所述支撑板（3）滑动连接伸缩杆（4），所述伸缩杆（4）远离支撑板（3）的一端面固定连接有连接块（5），所述连接块（5）远离伸缩杆（4）的一端面固定连接固定带（6），所述固定带（6）的一端面固定连接有卡扣（7），所述固定带（6）的另一端卡接在卡扣（7）内，且固定带（6）套设在温湿度感应器（2）的外侧，所述温湿度感应器（2）通过数据传输线（8）与数据显示器（1）电性连接。

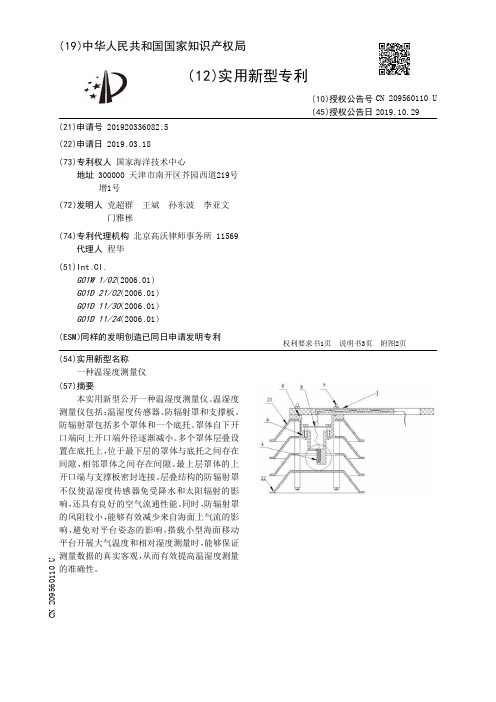

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920336082.5(22)申请日 2019.03.18(73)专利权人 国家海洋技术中心地址 300000 天津市南开区芥园西道219号增1号(72)发明人 党超群　王斌　孙东波　李亚文　门雅彬　(74)专利代理机构 北京高沃律师事务所 11569代理人 程华(51)Int.Cl.G01W 1/02(2006.01)G01D 21/02(2006.01)G01D 11/30(2006.01)G01D 11/24(2006.01)(ESM)同样的发明创造已同日申请发明专利(54)实用新型名称一种温湿度测量仪(57)摘要本实用新型公开一种温湿度测量仪。

温湿度测量仪包括：温湿度传感器、防辐射罩和支撑板。

防辐射罩包括多个罩体和一个底托。

罩体自下开口端向上开口端外径逐渐减小。

多个罩体层叠设置在底托上，位于最下层的罩体与底托之间存在间隙，相邻罩体之间存在间隙。

最上层罩体的上开口端与支撑板密封连接。

层叠结构的防辐射罩不仅使温湿度传感器免受降水和太阳辐射的影响，还具有良好的空气流通性能。

同时，防辐射罩的风阻较小，能够有效减少来自海面上气流的影响，避免对平台姿态的影响，搭载小型海面移动平台开展大气温度和相对湿度测量时，能够保证测量数据的真实客观，从而有效提高温湿度测量的准确性。

权利要求书1页 说明书3页 附图2页CN 209560110 U 2019.10.29C N 209560110U权　利　要　求　书1/1页CN 209560110 U1.一种温湿度测量仪，其特征在于，所述测量仪包括：温湿度传感器、防辐射罩和支撑板，其中，所述防辐射罩包括多个罩体和一个底托，所述罩体开设下开口端和上开口端，所述罩体的外径自所述下开口端向所述上开口端逐渐减小；多个所述罩体层叠设置在所述底托上，位于最下层的所述罩体与所述底托之间存在间隙，相邻所述罩体之间存在间隙；位于最上层的所述罩体的上开口端与所述支撑板密封连接；所述温湿度传感器对应所述底托设置在所述防辐射罩内。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920488038.6(22)申请日 2019.04.11(73)专利权人 河南艾牧智能设备有限公司地址 450000 河南省郑州市高新技术产业开发区翠竹街1号13幢1-7层01号(72)发明人 任振东　徐文浩　李献锋　(74)专利代理机构 郑州龙宇专利代理事务所(特殊普通合伙) 41146代理人 韩松(51)Int.Cl.G01K 7/00(2006.01)G01K 1/08(2006.01)G01K 1/14(2006.01)(54)实用新型名称一种新型温度传感器(57)摘要本实用新型公开了一种新型温度传感器，属于温度检测器件技术领域，包括壳体、电路板和温度检测探头，壳体一端设置接线口，另一端设有安装口，安装口上连接有封堵帽，电路板设置在壳体内，温度检测探头与电路板连接，安装口处设有隔板，隔板上设有用于容纳温度检测探头的通槽，通槽内、以及隔板与封堵帽的内顶面接触的板面上均设有导热件，位于通槽内的导热件与通槽内的温度检测探头接触导热件，封堵帽上的温度经导热件传递到温度检测探头处。

本实用新型结构简单实用，组装拆卸方便，成本低，温度检测探头设置在壳体内，采用导热件将封堵帽上的温度传递到温度检测探头处，在保证测量精度的前提下，可以保护电路板、温度检测探头免受环境影响。

权利要求书1页 说明书4页 附图4页CN 209623889 U 2019.11.12C N 209623889U权　利　要　求　书1/1页CN 209623889 U1.一种新型温度传感器，包括壳体（100）、电路板（200）和温度检测探头（300），所述壳体（100）一端设置接线口（101），另一端设有安装口，安装口上连接有封堵帽（400），所述电路板（200）设置在壳体（100）内，温度检测探头（300）与电路板（200）连接，其特征在于：所述安装口处设有隔板（500），所述隔板（500）上设有用于容纳温度检测探头（300）的通槽（504），所述通槽（504）内、以及隔板（500）与封堵帽（400）的内顶面接触的板面上均设有导热件（600），位于通槽（504）内的导热件（600）与通槽（504）内的温度检测探头（300）接触导热件（600），封堵帽（400）上的温度经导热件（600）传递到温度检测探头（300）处。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920581656.5(22)申请日 2019.04.26(73)专利权人 湖北守护者检测科技有限公司地址 443000 湖北省宜昌市中国（湖北）自贸区宜昌片区发展大道57-6号三峡云计算大厦产业大楼5楼B1号(72)发明人 张晓平　(51)Int.Cl.G01D 21/02(2006.01)(54)实用新型名称一种环境温湿度采集发射传感器(57)摘要本实用新型公开了一种环境温湿度采集发射传感器，包括盒体，所述盒体的内腔从左往右依次固定连接有温湿度感应装置和数据传输装置，所述盒体的背部固定连接有安装板，所述安装板的左侧设有墙体，所述安装板的表面设有固定螺栓，所述安装板的表面开设有与固定螺栓配合使用的安装孔。

本实用新型通过设置存储槽、固定螺栓、温湿度感应装置、固定孔、铁质扩展压片、压迫圆头和安装孔，可使装置达到便于安装的功能，解决了现有市场上的温湿度采集发射传感器不具备便于安装的功能，在使用时受环境空间限制等原因导致安装环境位置不同，现有市场上的传感器安装适用性较差，使用者在安装时受限太多，安装费时费力的问题。

权利要求书1页 说明书3页 附图2页CN 209689675 U 2019.11.26C N 209689675U权　利　要　求　书1/1页CN 209689675 U1.一种环境温湿度采集发射传感器，包括盒体（1），其特征在于：所述盒体（1）的内腔从左往右依次固定连接有温湿度感应装置（8）和数据传输装置（7），所述盒体（1）的背部固定连接有安装板（2），所述安装板（2）的左侧设有墙体（11），所述安装板（2）的表面设有固定螺栓（4），所述安装板（2）的表面开设有与固定螺栓（4）配合使用的安装孔（15），所述固定螺栓（4）的左侧固定连接有压迫圆头（14），所述压迫圆头（14）的表面设有铁质扩展压片（13），所述墙体（11）的表面开设有与铁质扩展压片（13）和压迫圆头（14）配合使用的固定孔（12）。

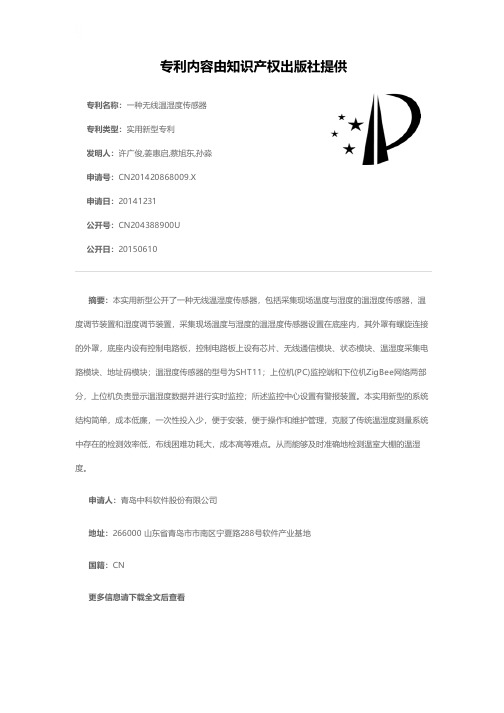

专利名称：一种无线温湿度传感器专利类型：实用新型专利
发明人：许广俊,姜惠启,蔡旭东,孙淼申请号：CN201420868009.X
申请日：20141231
公开号：CN204388900U
公开日：
20150610
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种无线温湿度传感器，包括采集现场温度与湿度的温湿度传感器，温度调节装置和湿度调节装置，采集现场温度与湿度的温湿度传感器设置在底座内，其外罩有螺旋连接的外罩，底座内设有控制电路板，控制电路板上设有芯片、无线通信模块、状态模块、温湿度采集电路模块、地址码模块；温湿度传感器的型号为SHT11；上位机(PC)监控端和下位机ZigBee网络两部分，上位机负责显示温湿度数据并进行实时监控；所述监控中心设置有警报装置。

本实用新型的系统结构简单，成本低廉，一次性投入少，便于安装，便于操作和维护管理，克服了传统温湿度测量系统中存在的检测效率低，布线困难功耗大，成本高等难点。

从而能够及时准确地检测温室大棚的温湿度。

申请人：青岛中科软件股份有限公司
地址：266000 山东省青岛市市南区宁夏路288号软件产业基地
国籍：CN
更多信息请下载全文后查看。

专利名称：一种湿度传感器
专利类型：发明专利
发明人：张宇,刘磊
申请号：CN201711456869.7申请日：20171215
公开号：CN109932487A
公开日：
20190625
专利内容由知识产权出版社提供
摘要：本发明公开了一种湿度传感器，包括外壳，所述外壳的内部设有传感器线路板和存储器，所述传感器线路板的下端固定连接有加固导柱，所述外壳的外部下端设有探针，所述外壳的内部顶端设有电池，所述外壳的内部两侧均固定连接有硅胶干燥条，所述外壳的下端螺纹连接有防护盖，所述防护盖的内侧表面固定连接有变色硅胶层；通过外壳内部的硅胶干燥条对外壳内部进行吸水干燥，防止空气中的水分进入外壳内部对传感器线路板造成短路；通过变色硅胶层对探针周围的空气进行干燥，防止探针使用完静置时表面被氧化失灵；本发明设计合理，适于生产和推广应用。

申请人：上海蒙毅实业有限公司
地址：200509 上海市金山区金山工业区亭卫公路6558号4幢739室
国籍：CN
更多信息请下载全文后查看。

专利名称：温湿度传感器专利类型：实用新型专利发明人：李志新,张健,王连根申请号：CN98202948.9申请日：19980402
公开号：CN2319809Y
公开日：
19990519
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种用于检测气体温湿度的传感器。

它的腔体由主气道和气室两部分组成,主气道上设有出气孔、测量孔和与出气孔相垂直并与气室相通的扩散气流孔及回气孔,传感元件的感应元件和信号变换器由接插件插接置于气室中,信号变换器与传感器输出端的五芯航空插头相接。

本实用新型由于改变了传感元件的安装位置,使得传感器的抗干扰能力和可靠性提高,测量精度提高了一个数量级,可分辨－65℃～－18℃的露点值;又由于本实用新型中感应元件与信号变换器的连接是插接连接,因此,使得维修方便,便于携带。

申请人：北京市电信设备厂
地址：100036 北京市复兴路65号洪滨转
国籍：CN
代理机构：航空航天工业部航空专利事务所
代理人：李建英
更多信息请下载全文后查看。

专利名称：一种温湿度传感器专利类型：实用新型专利
发明人：陈荣杰
申请号：CN202122090743.0申请日：20210831
公开号：CN215726112U
公开日：
20220201
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种温湿度传感器，涉及传感器技术领域。

包括温室传感器本体，所述温室传感器本体的两侧均开设有安装螺孔，所述温室传感器本体的正面分别设置有LCD显示屏和按键，所述温室传感器本体的底部设置有连接头。

通过设置无线电收发器，使其通过2.G模块的作用，使装置具备无线通讯功能，并可以与其他智能产品进行互联互控，进而使得装置可通过无线通讯功能，对装置内部性能状态进行联网升级，有效避免更换装置造成较高的后续使用成本，同时该装置通过温度数码管和湿度数码管的分设，有效便捷对温度与湿度的检测显示，并通过电量显示块的设置，较为明显的显示电量信息，进而提高装置的读取功能与使用功能，减少偏差，增强装置的使用性。

申请人：广东智汇云科技有限公司
地址：515000 广东省汕头市天山路80号东江花园综合楼A、B幢及连体2号楼601
国籍：CN
代理机构：深圳市圳博友邦专利代理事务所(普通合伙)
代理人：王玲玲
更多信息请下载全文后查看。
