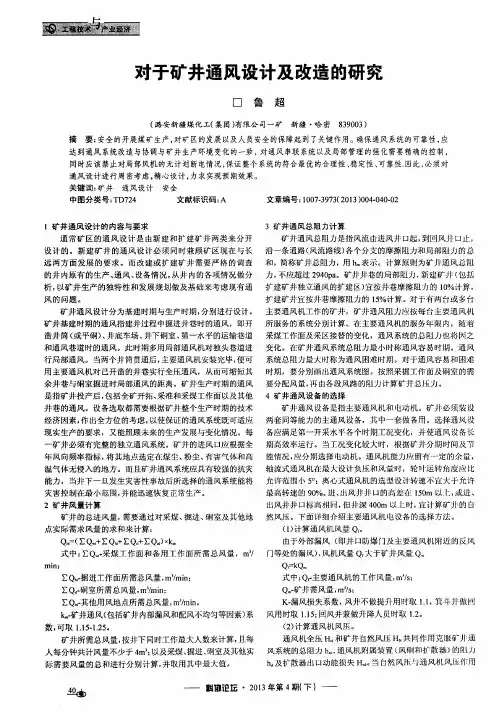

0引言矿井通风系统是矿井生产系统的重要组成部分，它服务于生产系统，同时又制约着生产系统。
矿井通风系统的优劣，直接影响着矿井的安全生产、灾害防治和经济效益。
在实际生产中，往往由于矿井通风系统的不合理，影响了矿井的正常生产和矿井的抗灾能力，导致矿井经济效益的严重滑坡。
为确保矿井安全生产、稳产和高产，提高矿井的抗灾能力，最终提高矿井的经济效益，通风系统必须保持最佳运行状态。
因此，矿井通风系统的分析及优化改造具有重要意义，它是矿井设计过程和通风管理工作中的一项主要任务和内容。
1现有矿井通风系统存在的问题矿井通风网络在矿井开采过程中不断发生变化，新矿井投产初期，生产量尚未达到设计水平，通风阻力较小，通风系统如按设计参数投入运行，将造成风量过大，导致能源浪费。
投产后，矿井通风网络通风阻力的实际值与设计值偏差也较大，当设计值大于实际值时，则风量偏小，导致通风困难；当设计值小于实际值时，则风量偏大，导致能源浪费。
且随着近几年矿山形式好转，改扩建矿井日益增多，矿井通风系统问题日益突出，已严重影响矿井的安全生产，所以对矿井通风系统的分析与优化迫在眉睫。
2通风系统优化矿井通风系统的优化问题归纳起来主要包括如下几类：矿井通风系统阻力影响、矿井通风网络优化研究、矿井通风系统安全可靠性优化、矿井通风系统通风机优化。
2.1矿井通风系统阻力优化降低矿井通风阻力技术措施的研究对于矿井通风系统优化有着至关重要的作用，直接关系到矿井的安全生产和经济效益。
矿井通风阻力的影响因素较多，主要有三个方面：1）风量对阻力的影响；2）分支风阻对通风阻力的影响；3）网络结构对阻力的影响。
降低矿井通风阻力，对保证矿井安全生产和提高经济效益具有重要意义。
主要措施有：2．1．1并联通风根据并联风路阻力比串联网路阻力小得多的原理（风量相同），可以通过计算机通风系统模拟或实际通风阻力测定的方法，找出通风系统网络的高阻力区段，采取新掘巷道或者启封旧巷道的方法，实现并联通风，降低通风系统总阻力。
矿井通风系统的设计与优化矿井是人类开采矿藏的重要场所，其中矿井通风系统的设计与优化对确保安全生产至关重要。
本文将探讨矿井通风系统设计的关键要素以及如何进行优化，以提高矿工和设备的安全性和效率。
一、矿井通风系统的设计要素1. 矿井特征分析在进行通风系统设计之前，需要对矿井的地质条件、开采规模、矿井深度等进行全面的特征分析。
这些特征将决定通风系统的基本参数，如通风量、风速等。
2. 通风需求计算通过计算待设计矿井的通风需求，确定所需的通风量和风速。
通风需求计算需要考虑矿井的开采活动、作业区域的工作状况等因素，以确保室内的空气质量和温度。
3. 通风网络设计通风网络是通风系统的骨架，它由主风井、支风井、回风井等组成。
通过合理设计通风网络，可以实现矿井内空气的流动，将排放的有害气体及时排除。
4. 风机和风门选择风机是矿井通风系统的核心设备，其功率和性能直接影响通风系统的效果。
根据通风需求计算的结果选择合适的风机，并设置适当的风门控制通风量和风速。
二、矿井通风系统的优化方法1. 通风网络调整通过对通风网络进行调整来优化通风系统，可以改善矿井内的空气流动，提高通风效果。
例如，在主要开采区域增设支风井、回风井，以增加气流通道，优化气流分布。
2. 空气流动模拟利用计算流体力学（CFD）等模拟方法，对矿井内的空气流动进行模拟和分析。
通过模拟分析，可以发现通风系统中的瓶颈和不足之处，并提出相应的改进方案。
3. 智能控制系统应用利用智能控制系统对矿井通风系统进行自动化控制，可以实现对通风量、风速等参数的实时监测和调整。
智能控制系统可以根据矿井内的工况变化，自动调整通风系统以提高整体效率。
4. 设备的改进与优化通过对通风设备的改进和优化，如改进风机叶片设计，降低噪音和能耗；优化风门结构，提高调节精度和可靠性等，可以进一步提高通风系统的性能和效率。
三、矿井通风系统优化的效益矿井通风系统的设计与优化不仅可以提高矿工和设备的安全性，还能带来一系列经济和环境效益。
煤矿通风系统调整方案及安全技术措施第一，定期检查和维护通风设备。
通风设备包括风机、通风管道和通风了望等。
定期检查和维护这些设备可以确保其正常运行。
如果有任何故障或老化现象，应及时修理或更换设备，以确保通风系统的稳定和可靠运行。
第二，合理布置通风系统。
通风系统的布置应根据矿井的地质条件、矿井的采矿方法和矿井的载体形状等因素进行合理设计。
通风系统应能覆盖整个矿区，并确保通风风流的均匀分布。
风机的位置和数量应根据矿井的大小和通风需求进行合理布置，以确保矿井内部的空气流动和清新。
第三，采取适当的通风方式。
根据矿井的具体情况，选择合适的正、负压通风或双向通风方式。
正压通风适用于排风需求大的场所，如采煤工作面；负压通风适用于需要排除有害气体和放射性气体的场所，如爆炸作业区；双向通风适用于需要同时进行采煤和通风的场所，如走向连续采煤工作面等。
第四，严格控制通风系统的风量和风速。
通风系统的风量和风速直接影响矿井内的气流分布和矿工的舒适度。
通风系统的风量应根据矿井的规模、采煤强度和工作面的数量进行合理调整，以确保足够的气流量满足矿井的通风需求。
通风系统的风速应根据矿井的地质条件和矿工工作环境的要求进行合理控制，以确保矿工工作时不会因风速过大或过小而造成危险。
第五，加强瓦斯检测和粉尘防治。
在矿井通风系统中加装瓦斯检测装置，可以及时发现和排除矿井内的可燃气体，以防止矿井瓦斯爆炸事故的发生。
在矿井通风系统中加装粉尘防爆装置，可以有效地防止矿井内的粉尘引发火灾或爆炸事故。
同时，矿井通风系统应配备粉尘监测设备，及时掌握矿井内粉尘浓度的变化，以确保矿井内的粉尘不超过安全范围。
总之，煤矿通风系统调整方案和安全技术措施是确保矿井安全运营的重要环节。
通过定期检查和维护通风设备、合理布置通风系统、采取适当的通风方式、严格控制通风系统的风量和风速以及加强瓦斯检测和粉尘防治措施，可以保障矿井的通风系统的稳定运行和矿井工作环境的安全。
煤矿局部通风机智能控制系统设计随着煤矿行业的快速发展，安全生产成为煤矿企业日常工作的重中之重。
煤矿局部通风机在煤矿生产中起着至关重要的作用，对于控制煤矿井下环境，降低事故风险具有重要意义。
随着科技的不断进步，研发智能控制系统可以提高煤矿局部通风机的性能和安全性。
本文将探讨煤矿局部通风机智能控制系统的设计。
一、介绍煤矿作为重要的能源产业，其安全生产一直备受关注。
局部通风机作为煤矿瓦斯抽采的重要装备之一，其稳定性和控制性能对煤矿安全生产至关重要。
传统的局部通风机只能通过人工调节控制，存在安全隐患和效率较低的问题。
因此，智能控制系统的设计能够提高局部通风机的性能，保障煤矿的安全生产。
二、智能控制系统设计原理智能控制系统的设计旨在实现自动化、精确控制。
该系统利用传感器、控制算法和执行器组成，实现对局部通风机的监控和控制。
其设计原理包括以下几个方面：1. 传感器：智能控制系统需要安装多种传感器，如瓦斯浓度传感器、温度传感器等，用于实时监测矿井环境参数。
2. 数据采集与处理：传感器采集到的数据通过数据采集模块传输给控制系统，系统进行数据处理、分析和预测，为后续的控制决策提供依据。
3. 控制算法：智能控制系统需要设计合理的控制算法，根据传感器监测到的数据，自动调节局部通风机的运行状态，实现自动控制。
4. 执行器：智能控制系统通过执行器控制局部通风机的运行，包括调节转速、控制程控风门等。
执行器的性能直接影响到系统的控制精度和稳定性。
三、智能控制系统设计要点在设计煤矿局部通风机智能控制系统时，需要注意以下要点：1. 可靠性：智能控制系统需要经受煤矿环境的考验，具备较高的可靠性。
设计时应充分考虑设备的稳定性和抗干扰能力，确保系统能在恶劣条件下正常运行。
2. 安全性：煤矿作为危险行业，安全性是设计智能控制系统的首要考虑因素。
系统应具备自动报警功能，能够及时检测到瓦斯浓度超标、温度异常等危险情况，确保工人的生命安全。
3. 灵活性：智能控制系统应具备一定的灵活性，能够适应不同矿井环境的需求。
矿山井下通风系统设计与优化摘要矿山井下通风系统是保障矿山井下工作环境安全和提高作业效率的重要设施之一。
本文基于对矿山井下通风系统设计与优化的研究，探讨了通风系统设计的原理和方法，并对现有的通风系统进行了优化提升。
通过优化设计与改进，提高了井下通风系统的效率和安全性。
1. 引言矿山井下通风系统是矿业生产中必不可少的一个环节，它对保护矿工的生命安全、提高矿山生产效率具有重要作用。
井下通风系统能够有效地排除废气、降低井下工作环境温度、调节湿度，保证矿工的健康和生产的顺利进行。
2. 井下通风系统设计原理井下通风系统设计的基本原理是根据矿区井下空气流动特点和需求，通过合理设置通风设施和通风路线，使井下空气保持适宜温度、湿度和含氧量，降低有害气体浓度，确保矿工的健康和生产的平稳进行。
井下通风系统设计需要考虑以下几个方面的因素：2.1 矿井地质条件不同矿区的地质条件存在差异，如矿层结构、岩石性质、厚度等，这些因素会影响通风系统设计的选择和布置。
2.2 矿区单元细分矿区根据井下工作面的划分，需要将矿区划分为不同的单元，通过通风系统为每个单元提供独立的空气供应。
2.3 井下工作面布置井下工作面的布置涉及到通风系统的路径和风流分配问题，需要优化工作面布置以最大化通风效果。
3. 井下通风系统设计方法井下通风系统的设计方法包括计算法、经验法和仿真模拟等几种不同的途径。
3.1 计算法计算法是通过分析井下各个通风终点的通风需求，结合空气流动的物理规律，计算得出通风系统的风量和风压。
计算法需要准确的输入数据，如矿井地质条件、工作面布置、岩石气体含量等。
3.2 经验法经验法是基于以往的通风系统设计经验和实践，根据矿井特点和数据，通过经验公式和统计方法估算通风系统的风量和风压。
经验法建立在大量实验和实际应用的基础上，能够快速给出初步的设计结果。
3.3 仿真模拟仿真模拟是通过计算机软件模拟井下通风系统的流动和分布情况，通过调整参数和变量，达到最佳的通风效果。
矿井通风系统的设计与优化方案矿井通风系统在矿山生产中扮演着至关重要的角色，它不仅关乎矿工的健康和安全，也直接影响到矿山的生产效率和经济效益。
因此，合理设计和优化通风系统对于矿山的可持续发展至关重要。
本文将针对矿井通风系统的设计与优化方案进行探讨。
一、矿井通风系统的设计1. 矿井通风系统的结构矿井通风系统可分为主风机系统、辅助风机系统和通风道路系统。
主风机系统是通风系统的核心，负责为矿井提供主要的通风动力；辅助风机系统则为主风机系统提供支持，保证矿井通风的全面和充分；通风道路系统则是通风气流的传输通道，要求通风道路布局合理，通风阻力小。
2. 矿井通风系统的参数设计在设计矿井通风系统时，需要确定一系列参数，包括通风量、风速、阻力损失、风机数量和位置等。
通风量决定了煤矿内部的空气流通情况，风速影响矿工的舒适度和安全性，阻力损失直接影响通风系统的能效，合理确定这些参数是通风系统设计的核心。
3. 矿井通风系统的控制设计矿井通风系统的控制设计包括采用智能控制系统实现通风系统的自动化控制、通过监测设备实时监测通风系统运行状态以及建立预警机制，确保通风系统的可靠性和稳定性。
同时，合理设置通风系统的运行模式和运行参数，以适应矿山生产的不同需求。
二、矿井通风系统的优化方案1. 优化风机配置根据煤矿的实际情况和通风需求，合理配置风机数量和位置，避免盲目增加风机数量，提高通风系统的能效。
可以采用CFD仿真技术对矿井通风系统进行模拟，找出通风系统中的瓶颈和不足，优化通风系统的布局和结构。
2. 优化风门和风堰设计通过合理设置风门和风堰，控制通风系统中的气流分布，避免气流短路和死角，提高通风系统的通风效率。
在设计风门和风堰时，考虑通风系统的整体结构和气流传输路径，保证通风系统的全面、均匀通风。
3. 优化通风道路设计通风道路是通风系统的重要组成部分，通风道路的设计直接关系到通风系统的通风效果和能效。
在设计通风道路时，应考虑通风道路的长度、截面形状、材料和阻力损失，合理设计通风道路的曲线和分岔，降低通风道路的阻力损失，提高通风系统的通风效率。
安全管理编号：LX-FS-A83061 矿井通风控制系统设计改造
In the daily work environment, plan the important work to be done in the future, and require the personnel to jointly abide by the corresponding procedures and code of conduct, so that the overall behavior or
activity reaches the specified standard
编写：_________________________
审批：_________________________
时间：________年_____月_____日
A4打印/ 新修订/ 完整/ 内容可编辑
矿井通风控制系统设计改造
使用说明：本安全管理资料适用于日常工作环境中对安全相关工作进行具有统筹性，导向性的规划，并要求相关人员共同遵守对应的办事规程与行动准则，使整体行为或活动达到或超越规定的标准。
资料内容可按真实状况进行条款调整，套用时请仔细阅读。

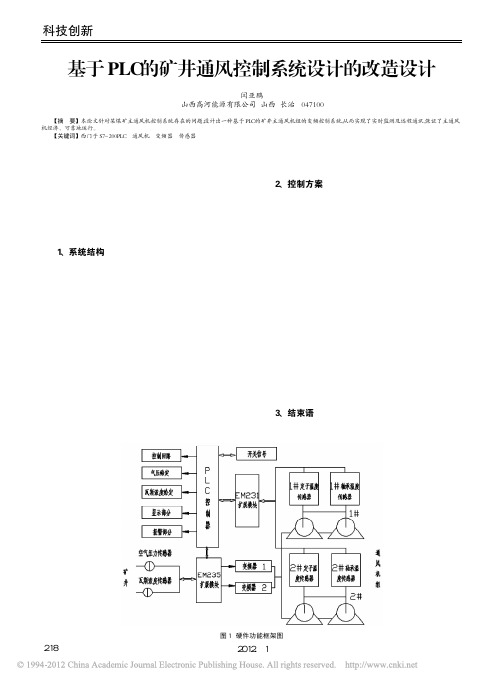

针对矿井旧通风控制系统中存在的体积庞大、接线复杂、机械触点多、排除故障困难、可靠性差、自动化程度低等缺陷,设计了一种基于先进PLC控制技术的矿井通风安全控制系统。
该控制系统投入使用,运行结果表明,系统具有功能完善,运行稳定,节能效果明显等特点,提高了企业的生产效率和经济效益,具有很好的应用前景。
煤矿矿井通风系统是煤矿矿井安全生产的重要组成部分，煤矿矿井通风系统能否正常工作与矿井内工作环境条件、生产效率、安全生产密切相关。
随着我国政府对各行各业安全生产监管力度的不断加强，尤
其对煤矿安全生产的要求越来越高，对煤矿矿井通风系统进行技术改造，提高其运行稳定性、节能降耗等势在必行。
本系统将PLC与变频器有机地结合起来，采用以矿井气压压力为主控参数，实现对电动机工作过程和运转速度的有效控制，使矿井通风机通风高效、安全，达到了明显的节能效果。
系统的设计功能
本控制系统具有通风机组的启动、互锁和过热保护等功能。
与常规继电器实施的通风系统相比，PLC 系统具有故障率低、可靠性高、接线简单、维护方便等诸多优点，PLC的控制功能使通风系统的自动化程度大大提高，减轻了岗位人员的劳动强度。
为满足矿井通风系统自动控制的要求，系统的具体设计要求如下：
2.1.本系统提供手动／自动两种工作模式，具有
状态显示以及故障报警等功能。
2.2.模拟量压力输入经PID运算，输出模拟量控制变频器。
2.3.在自动方式下，当井下压力低于设定压力下限时，两组风机将同时投入工作运行，同时并发出指示和报警信号。
2.4.模拟量瓦斯输入，当矿井瓦斯浓度大于设定报警上限时，发出指示和报警。
当瓦斯浓度大于设定断电上限时，PLC将切断工作面和风机组电源，防止瓦斯爆炸。
2.5.运用温度传感器测定风机组定子温度或轴承温度，当定子温度或轴承温度超过设定报警上线时，发出指示和报警信号。
当定子温度或轴承温度超过设定风机组转换温度界线时，PLC将切断指示和报警信号并自动切断当前运行风机组，在自动方式下并能自
动接入另一台风机组运行，若在手动方式下，工作人员手动切换。
系统硬件构成及各部分功能
本控制系统有可编程控制器（PLC）、A/D转换模块、D/A转换模块、变频器、传感器部分、监控对象和电控回路组成。
3.1.PLC可编程控制器部分可编程控制器部分
PLC概述概述PLC是以微处理器为核心的一种特殊的工业用计算机，其结构与一般的计算机相类似，由中央处理单元（CPU）、存储器（RAM、ROM、EPROM、EEPROM等）、输入接口、输出接口、I/O扩展接口、外部设备接口以及电源等组成。
CPU单元由微处理器、系统程序存储器、用户程序存储器以及工作数据存储器等组成，它是PLC 的核心部件，是由大规模或超大规模的集成电路微处
理芯片构成，主要完成运算和控制任务，可以接收并存储从编程器输入的用户程序和数据。
存储器单元按照物理性能分为两类，随机存储器（RAM）和只读存储器（ROM）。
输入输出单元由输入模块、输出模块和功能模块构成，是PLC与现场输入输出设备或其他外部设备之间的连接部件。
PLC通过输入模块把工业设备或生产过程的状态或信息读入中央处理单元，通过用户程序的运算与操作，把结果通过输出模块输出给执行单元。
输出模块用于把用户程序的逻辑运算结果输出到PLC外部，输出模块具有隔离PLC 内部电路和外部执行单元的作用，还具有功率放大的作用。
3.2.变频器部分
本系统选用的是西门子全新一代标准变频器MicroMaster440功能强大，应用广泛。
它采用高
性能的矢量控制技术，提供低速高转矩输出和良好的动态特性，同时具备超强的过载能力，以满足广泛的应用场合。
变频器的选用：变频器的选用应满足以下规则，变频器的容量应大于负载所需的输出；变频器的容量不低于电机的容量；变频器的电流大于电机的电流。
由于本设计以风机组2×30kW为例，因此可选用37kW，额定电流75A的变频器。
考虑到改进设计方案的可行性，调速系统的稳定性及性价比，我们采用西门子MM440、37kw，额定电流为75A的通用变频器。
该变频器采用高性能矢量控制技术，提供低速高转矩输出和良好的动态特性，同时具备超强的过载能力，可以控制电机从静止到平滑起动期间提供3S，有200％的过载能力。
变频器参数的设置：负载为一大惯性负载，在停车时，为防止因惯性而产生的回馈制动使泵升电压过高的现象，加入制动电
阻，斜坡下降时间设定长一些。
外接制动电阻的阻值和功率可按公式R≥2Ud／1P≥(0.3—0.5)选取。
式中：U为变频器直流侧电压，d为变频器的额定电流。
本次设计采用西门子与37kW电机配套的制动电阻响和对转速调整的要求，系统用模拟量输入作为附加给定，与固定频率设定相叠加以满足不同型号模具特殊要求。
软件设计
本控制系统的软件设计是分四部分实现的，主要包括手动自动控制部分、温度转换控制部分、瓦斯浓度控制部分和压力PID控制部分。
本文中所采用的PLC是西门子公司的产品S7-200系列，CPU的型号是CPU226。
主要包括手动/自动控制部分、温度转换控制部分、瓦斯浓度控制部分、压力PID控制部分、PLC与变频器通信和机械故障处理部分。
其中
手动和自动控制部分是在温度、瓦斯和压力控制中使用的。
所以下面仅对温度、瓦斯、压力进行分析。
温度控制部分本设计的风机组设有轴承温度和定子温度过热保护。
综合所选用的风机组自身特性和国家规定标准，设置了风机组轴承温度和定子温度报警温度和跳闸温度（本系统是风机组切换温度）。
瓦斯浓度传感器将连续变化的瓦斯浓度信号转换为4～20毫安的电流，然后经A/D转换模块EM235，通过其内部的采样、滤波，转换为PLC能识别的二进制信号存储到VD196中。
西门子PLC控制变频器在煤矿矿井通风系统中的应用，不仅简化了系统，提高了设备的可靠性和稳定性，设备的操作和维护方便，节省能耗，同时也大大地提高了煤矿生产的安全系数。
由于变频器直接控
制电机，通过调速来驱动风机工作，从而提高了风机的传动效率。
此系统操作方便，控制精度高，响应速度快，使整个系统工作平稳。
而且节电率在20%～70%之间，具有巨大的节效益。
