工厂供配电1. 引言工厂供配电是指工厂的电力供应与配电系统。
合理的供配电系统是保证工厂正常运转的重要因素之一。
本文将介绍工厂供配电系统的基本原理、组成部分以及常见问题与解决方案。
2. 工厂供配电系统原理工厂供配电系统基于电力传输与分配的原理，实现对工厂的电能供应和各个电力设备的分配和控制。
它通常由以下几个方面组成：2.1 输电系统输电系统是将电力从电网输送到工厂的关键环节。
它包括变压器、配电线路以及配电设备等。
变压器用于将高压电能转换为适用于工厂使用的低压电能，配电线路则用于将电能从变压器输送至工厂各个区域。
2.2 配电系统配电系统是将输送到工厂的电能分配给各个电力设备的系统。
它包括主配电板、分配电板、照明电源和动力电源等。
主配电板将电能分配给不同的分配电板，分配电板进一步将电能分配给各个电力设备。
照明电源用于提供照明设备的电能，动力电源则用于驱动生产设备。
2.3 控制系统控制系统用于对供配电系统进行监控和控制。
它包括电力监测仪表、自动化控制设备以及人工操作控制台等。
电力监测仪表用于监测电能的使用情况和负载情况，自动化控制设备用于实现对供配电系统的自动化控制，人工操作控制台则提供了人工干预和操作的手段。
3. 工厂供配电系统组成部分工厂供配电系统的组成部分通常包括以下几个方面：3.1 变压器变压器是工厂供配电系统的核心设备之一。
它用于将电能从电网高压输电线路转换为适用于工厂使用的低压电能。
变压器一般包括高压侧、低压侧和绕组等部分。
高压侧接收电网的高压电能，低压侧输出供工厂使用的低压电能，绕组则用于实现电能的变压。
3.2 配电线路配电线路用于将电能从变压器输送至工厂各个区域或电力设备。
它通常由电缆或导线组成。
配电线路要考虑电能的传输损耗以及负载的平衡，合理的配电线路布局是保证电能稳定输送的重要因素。
3.3 配电设备配电设备包括主配电板、分配电板和配电箱等。
主配电板接收来自变压器的电能，并对电能进行分配和保护。
第一章1．工厂配电答：工厂配电就是指工厂所需电能的供应和分配，亦称工厂配电。
2.工厂配电工作要很好地为工业生产服务，就必须达到下列基本要求：答：（1）安全（2）可靠（3）优质（4）经济3.一般中型工厂的电源进线是6~10KV。
4.并联电容器都是用来补偿系统的无功功率、提高功率因数的。
5.高压深入负荷中心的直配方式答：有的35KV进线的工厂，只经一次降压，即35KV线路直接引入靠近负荷中心的车间变电所，经车间变电所的配电变压器，将35KV直接降为低压用电设备所需的电压（220V/380V），这种供电方式称为高压深入负荷中心的直配方式。
6.配电所中的母线又称为汇流排，其任务是汇集电能和分配电能。
7.工厂供电系统答：是指从电源进线进厂起到高、低压用电设备进线端止的整个电力系统，包括厂内的变、配电所及所有高、低压配电线路。
8.发电厂答：发电厂又称发电站，是将自然界存在的各种一次能源转换为电能（属二次能源）的工厂。
9.电力系统答：由各级电压的电力线路将一些发电厂、变电所和电力用户联系起来的一个发电、输电、变电、配电和用电的整体，称为电力系统。
10.电力网答：电力系统中各级电压的电力线路及其联系的变电所，称为电力网。
11.地方电网的供电范围较小，最高电压一般不超过110KV，工厂供电系统属于地方电网。
12.电力系统加上发电厂的动力部分及其热能系统和热能用户，通常称为动力系统。
（范围最大）13.建立大型电力系统（联合电网）有下列优越性：（1）可以更经济合理德利用动力资源，例如在有水力资源的地方建造水电站，在有煤炭资源的地方建造坑口火电厂，在有地热资源的地方建造地热发电厂等，这样可大大降低发电成本，减少电能损耗。
（2）可以更好地保证供电的电能质量，，满足用户对电源频率和电压等的质量要求。
（3）可以大大提高供电可靠性，有利于整个国民经济的发展。
14.电气设备的额定频率和额定电压，是电气设备正常工作且能获得最佳经济效果的频率和电压。
工厂供电知识点总结1. 工厂供电概述2. 电力系统组成3. 电力系统的分类4. 电力负荷特点5. 供电系统的选择与设计6. 主要设备介绍7. 供电系统的维护与管理8. 节能与环保1. 工厂供电概述工厂供电是指工厂为生产和办公提供电能的系统，它是工厂正常运行的基础。
工厂供电作为工厂的重要基础设施，其稳定性和安全性对保障生产运营至关重要。
工厂的供电系统包括发电厂、输电系统、配电系统等组成部分，它们一般根据工厂的用电负荷特点而设计。
2. 电力系统组成工厂供电系统主要由发电厂、变电站、高压配电设备、低压配电设备、用电设备等构成。
发电厂是电力系统的起点，它产生电能并通过变电站将电能升压后输入到输电系统中。
输电系统将高压电输送至变电站，通过变电站的升降压设备将电压调整到合适的水平后输入到配电系统。
配电系统包括高压配电系统和低压配电系统，将电能输送至工厂各个用电设备，最终用于生产和办公。
电力系统的运行稳定性和安全性对工厂的生产运营至关重要。
3. 电力系统的分类根据供电系统的不同特点和运行要求，供电系统可以分为独立供电和公共供电两种。
独立供电是指工厂自行建立发电厂和配电系统，通过自有设备为自身提供电能。
公共供电是指工厂接入当地电网，通过当地的输电系统和配电系统获取电能。
在选择供电方式时，通常需要考虑工厂的用电负荷、稳定性要求、成本等因素。
4. 电力负荷特点工厂的用电负荷通常具有不确定性和季节性特点。
在生产周期内，工厂用电负荷会有高峰和低谷，而在不同季节也会有用电负荷的差异。
了解和分析工厂用电负荷特点，有助于合理设计供电系统，提高用电效率，并对节能和设备选型等方面提供参考。
5. 供电系统的选择与设计根据工厂的用电负荷特点和产业特点，合理选择和设计供电系统至关重要。
在设计供电系统时，需考虑工厂用电的多样性、用电负荷的稳定性要求、以及对可靠性和安全性的需求。
同时，还需要考虑电网接入方式、变电站的容量和配置、配电线路的布置等因素。
1.对工厂供电工作有哪些基本要求?基本要求：1、安全：在电能的供应、分配和使用中，不应发生人身事故和设备事故。
2、可靠：应满足电能用户对供电可靠性即连续供电的要求。
3、优质：应满足电能用户对电压和频率等质量的要求.4、经济：供电系统的投资少，运行费用低,并尽可能地减少有色金属消耗量。
1. 什么叫电力系统、电力网和动力系统?建立大型电力系统有哪些好处?电力系统:由各级电压的电力线路将一些发电厂、变电所和电力用户联系起来的一个发电、输电、变电、配电和用电的整体，称为电力系统。
电网：电力系统中各级电压的电力线路及其联系的变电所,称为电力网或电网。
动力系统:电力系统加上发电厂的动力部分及其热能系统和热能用户,就称为动力系统.建立大型电力系统或联合电网，可以更经济合理地利用动力资源，减少燃料运输费用,减少电能消耗，降低发电成本，保证供电质量（即电压和频率合乎规范要求），并大大提高供电可靠性。
1。
三相交流电力系统的电源中性点有哪些运行方式？中性点非直接接地系统与中性点直接接地系统在发生单相接地故障时各有什么特点?中性点运行方式：中性点不接地系统、中性点经阻抗接地系统、中性点直接接地系统。
中性点非直接接地系统单相接地时，另两相对地电压升高为原来的根号3倍。
单相接地电容电流为正常运行时相线对地电容电流的3倍。
中性点经阻抗接地系统单相接地时，另两相对地电压升高为原来的根号3倍，减小了接地电流。
在单相接地电容电流大于一定值的电力系统中,电源中性点必须采取经消弧线圈接地的运行方式。
中性点直接接地系统单相接地时，另两相对地电压不变，变成单相接地短路。
1。
低压配电系统中的中性线（N线)、保护线(PE线)和保护中性线(PEN线)各有哪些功能？ TN-C系统、TN—S系统、TN—C—S系统、TT系统和IT系统各有哪些特点，各适于哪些场合应用?中性线(N线）的功能:一是用来接用额定电压为系统相电压的单相用电设备;二电是用来传导三相系统中的不平衡电流和单相电流；三是减小负荷中性点的电位偏移。

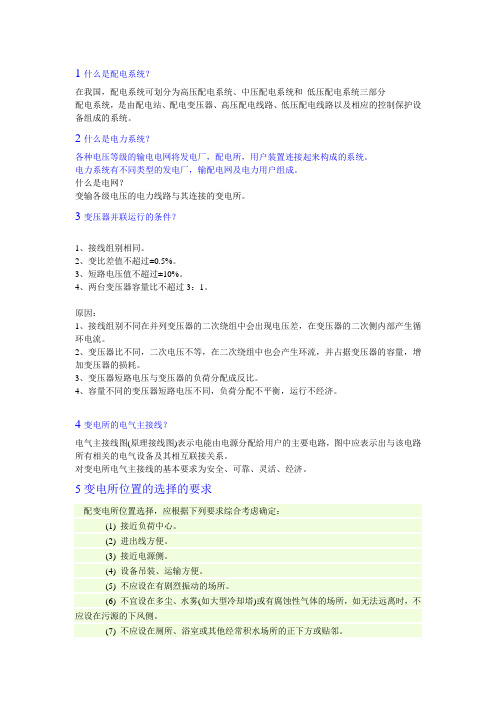

1什么是配电系统？在我国，配电系统可划分为高压配电系统、中压配电系统和低压配电系统三部分配电系统，是由配电站、配电变压器、高压配电线路、低压配电线路以及相应的控制保护设备组成的系统。
2什么是电力系统？各种电压等级的输电电网将发电厂，配电所，用户装置连接起来构成的系统。
电力系统有不同类型的发电厂，输配电网及电力用户组成。
什么是电网？变输各级电压的电力线路与其连接的变电所。
3变压器并联运行的条件？1、接线组别相同。
2、变比差值不超过±0.5%。
3、短路电压值不超过±10%。
4、两台变压器容量比不超过3：1。
原因：1、接线组别不同在并列变压器的二次绕组中会出现电压差，在变压器的二次侧内部产生循环电流。
2、变压器比不同，二次电压不等，在二次绕组中也会产生环流，并占据变压器的容量，增加变压器的损耗。
3、变压器短路电压与变压器的负荷分配成反比。
4、容量不同的变压器短路电压不同，负荷分配不平衡，运行不经济。
4变电所的电气主接线？电气主接线图(原理接线图)表示电能由电源分配给用户的主要电路，图中应表示出与该电路所有相关的电气设备及其相互联接关系。
对变电所电气主接线的基本要求为安全、可靠、灵活、经济。
5变电所位置的选择的要求配变电所位置选择，应根据下列要求综合考虑确定：(1) 接近负荷中心。
(2) 进出线方便。
(3) 接近电源侧。
(4) 设备吊装、运输方便。
(5) 不应设在有剧烈振动的场所。
(6) 不宜设在多尘、水雾(如大型冷却塔)或有腐蚀性气体的场所，如无法远离时，不应设在污源的下风侧。
(7) 不应设在厕所、浴室或其他经常积水场所的正下方或贴邻。
(8) 不应设在爆炸危险场所以内和不宜设在有火灾危险场所的正上方或正下方，如布置在爆炸危险场所范围以内和布置在与火灾危险场所的建筑物毗连时，应符合现行的《爆炸和火灾危险环境电力装置设计规范》的规定。
(9) 配变电所为独立建筑物时，不宜设在地势低洼和可能积水的场所。

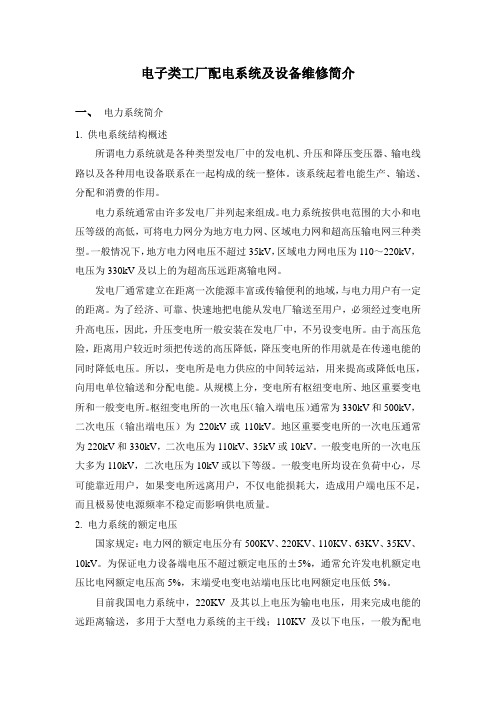

电子类工厂配电系统及设备维修简介一、电力系统简介1. 供电系统结构概述所谓电力系统就是各种类型发电厂中的发电机、升压和降压变压器、输电线路以及各种用电设备联系在一起构成的统一整体。
该系统起着电能生产、输送、分配和消费的作用。
电力系统通常由许多发电厂并列起来组成。
电力系统按供电范围的大小和电压等级的高低，可将电力网分为地方电力网、区域电力网和超高压输电网三种类型。
一般情况下，地方电力网电压不超过35kV，区域电力网电压为110～220kV，电压为330kV及以上的为超高压远距离输电网。
发电厂通常建立在距离一次能源丰富或传输便利的地域，与电力用户有一定的距离。
为了经济、可靠、快速地把电能从发电厂输送至用户，必须经过变电所升高电压，因此，升压变电所一般安装在发电厂中，不另设变电所。
由于高压危险，距离用户较近时须把传送的高压降低，降压变电所的作用就是在传递电能的同时降低电压。
所以，变电所是电力供应的中间转运站，用来提高或降低电压，向用电单位输送和分配电能。
从规模上分，变电所有枢纽变电所、地区重要变电所和一般变电所。
枢纽变电所的一次电压（输入端电压）通常为330kV和500kV，二次电压（输出端电压）为220kV或110kV。
地区重要变电所的一次电压通常为220kV和330kV，二次电压为110kV、35kV或10kV。
一般变电所的一次电压大多为110kV，二次电压为10kV或以下等级。
一般变电所均设在负荷中心，尽可能靠近用户，如果变电所远离用户，不仅电能损耗大，造成用户端电压不足，而且极易使电源频率不稳定而影响供电质量。
2. 电力系统的额定电压国家规定：电力网的额定电压分有500KV、220KV、110KV、63KV、35KV、10kV。
为保证电力设备端电压不超过额定电压的±5%，通常允许发电机额定电压比电网额定电压高5%，末端受电变电站端电压比电网额定电压低5%。
目前我国电力系统中，220KV及其以上电压为输电电压，用来完成电能的远距离输送，多用于大型电力系统的主干线；110KV及以下电压，一般为配电电压，完成对电能进行降压处理并按一定的方式分配至电能用户，多用于中、小型电力系统的主干线，也可用于大型电力系统的二次网络；35～110KV配电网为高压配电网；10～35KV配电网为中压配电网；1KV以下为低压配电网。
工厂供配电工厂配电电源：1.电力系统 2.发电厂的发电机工厂配电：工厂所需电能的供应与分配。
变电所的功能（作用、任务）：接受电能、变换电压和分配电能的中间环节。
配电所的功能（作用、任务）：只用来接受和分配电能。
1KV及其以下的是低电压网，3~330KV的是高电压网，330~10 00KV的是超高电压网。
三峡水电站采用500KV直流输电。
（直流输电的好处？）由发电厂、电力网及电能用户组成的系统，称为电力系统。
常用的备用电源：1.柴油发电机 2.不间断电源 3.蓄电池。
（双回路供电模式的好处及原理）工厂供电系统的高压配电电压的选择，主要取决于当地供电电源电压及工厂高压用电设备的电压、容量和数量等因素。
（大用电量选用高压）。
高压供电的好处工厂低压配电电压的选择主要取决于用电设备的电压。
例：高压时，6KV/10KV，选择10KV，因为能量消耗小，设备密度大，供电半径大，有色金属损耗少。
低压时，380V/660V，选择660V，因为不仅可减少线路的电压消耗，提高负荷端的电压水平，而且能减少线路电能损耗，降低设备成本，增大供电半径，减少变电点，简化供配电系统。
电压质量是对电力系统电压的偏差、波动和波形的一种质量评估。
（我国对电力系统电压的规定，线路和变压器线圈损耗的考虑）我国技术标准规定电力系统的额定频率为50HZ，电力系统正常频率偏差允许值为±0.2HZ，如果电力系统容量在3000MW以下时，偏差值可以放宽到±0.5HZ。
（发电厂对频率的控制——脱网）。
常用的配电变压器联结组别：Y，yn0 D，yn11工厂配电的基本要求：安全性、可靠性、优质、经济。
：工厂常用的用电设备种类繁多，根据其用途和特点，大致可以分成四类：生产加工机械的拖动设备；电焊、电镀设备；电热设备；照明设备。
工厂用电设备的工作制分为三类：1.连续工作制 2.短时工作制3.断续周期工作制，。
（电动机的工作制）Tmax为年最大负荷利用小时数无功功率补偿：1.电力电容器 2.同步电机产生电弧的根本原因是开关触头在分断电流时，触头间电场强度很大，使触头本身的电子和周围的介质中的电子被游离而形成电弧电流。
工厂供电知识点工厂供电是指为工厂提供可靠、经济、安全的电力供应的技术和措施。
现代工厂的生产和管理离不开电力，因此掌握工厂供电知识点对于确保工厂生产的顺利进行非常重要。
一、电压等级工厂供电的电压等级分为高、中、低压三个等级。
其中高压电力主要用于送电，而中、低压电力则用于生产用电和辅助设备供电。
高、中、低压电力的使用场景不同，因此供电设备也有所不同。
工厂用电中主要采用中、低压电力。
中压电力的电压等级为10KV，适用于大型工厂的生产用电和辅助设备供电。
低压电力的电压等级为380V或220V，适用于小型工厂或需求量较小的设备供电。
初步理解工厂所需用电的电压等级，有助于合理规划供电设备的选型以及现场供电的布置。
工厂供电设备包括变压器、配电柜、开关柜等。
变压器是将高压电力变成中、低压电力的装置，发挥着电力传输的重要作用。
配电柜是集中放置保护及计量用设备的箱体，是输配电系统的关键部件。
开关柜是用于保护和控制电网络系统的开断装置。
电力设备的选型和布局需要根据具体情况进行，以确保设备能够正常运转和供应足够的电力。
三、电力负荷电力负荷是指所需供电电功率的大小。
电力负荷大小直接决定了供电设备的选型、设计和布置。
因此，合理估计工厂用电负荷是工厂供电设计的关键。
在进行电力设计前，需要对电力负荷做出精确的预估，包括设备负荷、照明负荷、动力负荷等方面，确保正确选用变压器和开关柜的额定容量。
电力安全是工厂供电中最重要的问题之一。
若电力设备使用不当，会给人员和设备带来安全隐患。
因此，加强电力安全管理和教育非常必要。
首先，要确保安全用电制度的落实。
制定相关安全规范，制定安全操作规程。
其次，要建立健全的安全检查机制，及时发现并解决安全隐患。
此外，还应配备专业的电力安全保障人员，协助运营人员进行安全检修和排查。
五、电力节能电力节能对于工厂供电的质量和成本都有着非常重要的影响。
加强电力节能意识和措施，对于提高企业竞争能力和降低生产成本非常有益。
第一章绪论1.电力系统(就是包括不同类型的发电机，配电装置，输、配电线路，升压及降压变电所和用户，他们组成一个整体，对电能进行不间断的生产和分配)2.提高输电电压的意义（将增大送电送容量和距离，节约有色金属，降低线路造价，减少电压损耗，提高电压质量，降低送电线路功率及能量损耗。
）3.电网的额定电压的规定及相关计算（重点）（1.发电机的额定电压比电网电压高5%便是为了补偿电网上的电压损失。
2.变压器的二次额定电压比电网和用电设备的额定电压高10%。
）4.决定工厂用户供电质量的指标（电压、频率、可靠性）5.根据对供电可靠性的要求，用电负荷的三个级别（1.一级负荷：造成人身伤亡。
将在政治、经济上造成重大损失者、将影响有重大政治。
经济意义的用电单位的正常工作者）二级负荷：将在政治、经济上造成较大损失者。
将影响重要用电单位的正常工作者。
三级负荷：不属于一级和二级负荷者)第二章负荷计算1.计算负荷（计算负荷是根据已知的工厂的用电设备安装容量确定的、预期不变的最大假想负荷）2.用电设备的工作制（1.连续运行工作制2.短时运行工作制3.断续周期工作制）3.需要系数法求计算负荷（重点）4.附加系数法求计算负荷5.变压器的功率损耗6.按经济电流密度选择导线的截面积第三章工厂供电系统1.工厂供电系统组成(总降压变电所、配电所、车间变电所、高压用电设备)2.了解工厂供电系统的技术经济指标（可靠性；电能质量；运行、维护及修理的方便机灵过程度；自动化程度；建筑设施的寿命；占地面积；新型设备的利用）3.工厂厂区供电电压、工厂厂区高压配电电压、1000V以下配电电压的选择p324.变电所、配电所、总降压变电所位置的选择原则（总降压变电所的位置应尽量接近负荷中心。
同时还要考虑电源的进线方向）5.了解变压器具有过负荷潜力的原因(1.变压器在运行时，负荷不可能保持恒定不变，在昼夜24h中，很多时间低于，甚至远远低于变压器的额定容量值。
1.对工厂供电工作有哪些基本要求?基本要求：1、安全：在电能的供应、分配和使用中，不应发生人身事故和设备事故。
2、可靠：应满足电能用户对供电可靠性即连续供电的要求。
3、优质：应满足电能用户对电压和频率等质量的要求。
4、经济：供电系统的投资少，运行费用低，并尽可能地减少有色金属消耗量。
1. 什么叫电力系统、电力网和动力系统?建立大型电力系统有哪些好处?电力系统：由各级电压的电力线路将一些发电厂、变电所和电力用户联系起来的一个发电、输电、变电、配电和用电的整体，称为电力系统。
电网：电力系统中各级电压的电力线路及其联系的变电所，称为电力网或电网。
动力系统：电力系统加上发电厂的动力部分及其热能系统和热能用户，就称为动力系统。
建立大型电力系统或联合电网，可以更经济合理地利用动力资源，减少燃料运输费用，减少电能消耗，降低发电成本，保证供电质量（即电压和频率合乎规范要求），并大大提高供电可靠性。
1. 三相交流电力系统的电源中性点有哪些运行方式?中性点非直接接地系统与中性点直接接地系统在发生单相接地故障时各有什么特点?中性点运行方式：中性点不接地系统、中性点经阻抗接地系统、中性点直接接地系统。
中性点非直接接地系统单相接地时，另两相对地电压升高为原来的根号3倍。
单相接地电容电流为正常运行时相线对地电容电流的3倍。
中性点经阻抗接地系统单相接地时，另两相对地电压升高为原来的根号3倍，减小了接地电流。
在单相接地电容电流大于一定值的电力系统中，电源中性点必须采取经消弧线圈接地的运行方式。
中性点直接接地系统单相接地时，另两相对地电压不变，变成单相接地短路。
1. 低压配电系统中的中性线(N线)、保护线(PE线)和保护中性线(PEN线)各有哪些功能? TN—C系统、TN—S系统、TN-C-S系统、TT系统和IT系统各有哪些特点，各适于哪些场合应用?中性线(N线)的功能：一是用来接用额定电压为系统相电压的单相用电设备；二电是用来传导三相系统中的不平衡电流和单相电流；三是减小负荷中性点的电位偏移。
保护线(PE线)的功能：它是用来保障人身安全、防止发生触电事故用的接地线。
系统中所有设备的外露可导电部分(指正常不带电压但故障情况下可能带电压的易被触及的导电部分，例如设备的金属外壳、金属构架等)通过保护线接地。
保护中性线(PEN线)的功能：它兼有中性线(N线)和保护线(PE线)的功能。
这种保护中性线在我国通称为“零线”，俗称“地线”。
TN—C系统：其中的N线与PE线全部合为一根PEN线。
PEN线中可有电流通过，因此对某接PEN线的设备产生电磁干扰。
主要于我国低压配电系统中应用最为普普遍，但不适于对安全和抗电磁干扰要求高的场所。
TN—S系统：其中的N线与PE线全部分开，设备的外露可导电部分均接PE线。
主要用于对安全较高（如潮湿易触电的浴室和居民住宅等）的场所对抗电磁干扰要求高的数据处理和精密检测等实验场所。
TN-C-S 系统：该系统的前一部分全部为TN-C 系统，而后边有一部分为TN-C 系统，有一部分则为TN-S 系统，其中设备的外露可导电部分接PEN 线或PE 线。
主要用于安全要求和对抗电磁干扰要求高的场所。
TT 系统：中性点直接接地，设备外壳单独接地。
IT 系统：中性点不接地，设备外壳单独接地。
主要用于对连续供电要求较高及有易燃易爆危险的场所。
3. 工厂用电设备按其工作制分哪几类?什么叫负荷持续率?它表征哪类设备的工作特性?工作制分三类：（1）连续工作制，（2）断续周期工作制，（3） 短时工作制 负荷持续率：负荷持续率为一个工作周期内工作时间与工作周期的百分比值，负荷持续率表征断续周期工作制的设备的工作特性。
%100⨯=Ttε3. 什么叫最大负荷利用小时?什么叫年最大负荷和年平均负荷?什么叫负荷系数?最大负荷利用小时：是一个假想时间，在此时间内，电力负荷按年最大负荷Pmax(或P 30)持续运行所消耗的电能,恰好等于该电力负荷全年实际消耗的电能。
年度最大负荷m ax P ：全年中负荷最大工作班内消耗电能最大的半小时的平均功率又叫半小时最大负荷P30年平均负荷Pav 就是电力负荷在一定时间t 内平均消耗的功率，也就是电力负荷在该时间t 内消耗的电能W t 除以时间t 的值。
负荷系数又叫负荷率，它是用电负荷的平均负荷P v 与其最大负荷P max 的比值。
3. 什么叫尖峰电流?尖峰电流的计算有什么用途?尖峰电流pk I 是指持续时间1-2S 的短时最大负荷电流（电动机起动时出现）。
尖峰电流主要用来选择熔断器和低压断路器、整定继电保护装置及检验电动机自起动条件等。
3. 已知某机修车间的金属切削机床组，拥有380V 的三相电动机7.5kw3台，4kw8台，3kw17台，1.5kw10台。
试用需要系数法求其计算负荷。
解：此机床组电动机的总容量为105.11738435.7⨯+⨯+⨯+⨯=kW kW kW kW P e kW 5.120=查附录表1得 K d =0.16~0.2 (取0.2)，73.1tan ,5.0cos ==ϕϕ 有功计算负荷 kW kW P 1.245.1202.030=⨯= 无功计算负荷 var 7.4173.11.2430k kW Q =⨯= 视在计算负荷 A kV kWS ⋅==2.485.01.2430 计算电流 A kVA kV I 2.7338.032.4830=⨯⋅=3. 某机修车间380V 线路上，接有金属切削机床电动机20台共50kW （其中较大容量电动机有7.5kW1台，4Kw3台，2.2Kw7台），通风机2台共3kW ，电阻炉1台2kW 。
试用需要系数法确定此线路上的计算负荷。
解：先求各组的计算负荷 （1） 金属切削机床组查附录表1，取K d =0.2，73.1tan ,5.0cos ==ϕϕ P 30（1）=0.2×50=10kWQ 30（1）=10×1.73=17.3kvar（2） 通风机组K d =0.8，75.0tan ,8.0cos ==ϕϕP 30（2）=0.8×3=2.4 kWQ 30（2）=2.4×0.75=1.8 kvar（3） 电阻炉K d =0.7，0tan ,1cos ==ϕϕP 30（3）=0.7×2=1.4 kWQ 30（3）=0因此总的计算负荷为（取K ∑p =0.95，K ∑q =0.97）P 30=0.95×（10+2.4+1.4）=13.1 kW Q 30=0.97×（17.3+1.8+0）=18.5 kvarS 30=A kV A kV ⋅=⋅+7.225.181.1322 I 30=A kVA kV 5.3438.037.22=⨯⋅3. 某机修车间380V 线路上，接有金属切削机床电动机20台共50kW （其中较大容量电动机有7.5kW1台，4Kw3台，2.2Kw7台），通风机2台共3kW ，电阻炉1台2kW 。
试用二项式法来确定机修车间380V 线路的计算负荷。
解：先求各组的e bP 和x cP （1） 金属切削机床组由附录表1查得b=0.14，c=0.4，x=5，ϕcos =0.5，ϕtan =1.73，)1(e bP =0.14×50kw=7kW)1(x cP =0.4（7.5kw ×1+4kw ×3+2.2kw ×1）=8.68kw（2） 通风机组查附录表1得b=0.65，c=0.25，x=5，ϕcos =0.8，ϕtan =0.75，)2(e bP =0.65×3kw=1.95kw)2(x cP =0.25×3kw=0.75kw（3） 电阻炉查附录表1得b=0.7，c=0，x=0，ϕcos =1，ϕtan =0，故)3(e bP =0.7×2kw=1.4kw)3(x cP =0以上各组设备中，附加负荷以)1(x cP 为最大，因此总计算负荷为 P 30=（7+1.95+1.4）+8.68 =19kwQ 30= （7×17.3+1.95×0.75+0 ）+8.68×1.73 =28.6kvar S 30=A kV A kV ⋅=⋅+3.346.281922 I 30=A kVA kV 1.5238.033.34=⨯⋅从计算结果可以看出，按二项式法计算的结果比按需要系数法计算的结果大得比较多，这也更为合理。
按一般工程设计说明书要求，以上计算可列成下表所示电力负荷计算表。
3. 某厂压变电所装设一台主变压器。
已知变电所低压侧有功计算负荷为650kW ，无功计算负荷为800kvar 。
为了使工厂(变电所高压侧)的功率因数不低于0.9，如在变电所低压侧装设并联电容器进行补偿时，需装设多少补偿容量?并问补偿前后工厂变电所所选主变压器容量有何变化? 解：(1)补偿前的变压器容量和功率因数 变压器低压侧的视在计算负荷为A kV A kV S ⋅=⋅+=103180065022)2(30主变压器容量选择条件为T N S ⋅≥)2(30S ，因此未进行无功补偿时，主变压器容量应选为1250kV·A(参看附录表5)。
这时变电所低压侧的功率因数为：cos ϕ(2)=650／1031＝0.63 (2)无功补偿容量按规定，变电所高压侧的cos ϕ≥0.9，考虑到变压器本身的无功功率损耗△QＴ远大于其有功功率损耗△P Ｔ，一般△Q Ｔ＝(4～5)△P Ｔ，因此在变压器低压侧进行无功补偿时，低压侧补偿后的功率因数应略高于0.90，取cos ϕ′＝0.92。
低压侧需装设的并联电容器容量为：Qc=650×(tanarccos0.63－tanarccosO.92)kvar =525kvar取 Q Ｃ=530kvar(3)补偿后的变压器容量和功率因数 补偿后变电所低压侧的视在计算负荷为22)2(30)530800(650-+='S kV·A=704kV·A 因此主变压器容量可改选为800kV·A，比补偿前容量减少450kV·A。
变压器的功率损耗为△T P ≈0.015)2(30S =0.015 x 704kV·A=10.6kW △T Q ≈0.06)2(30S =0.06×704kV·A=42.2kvar 变电所高压侧的计算负荷为)1(30P '=650kW+10.6KW ＝661kW )1(30Q '=(800—530)kvar+42.2kvar=312kvar 22)1(30312661+='S kV·A＝731kV·A 补偿后工厂的功率因数为cos ϕ'=)1(30P '／)1(30S '=661／731＝0.9044. 什么叫短路?短路故障产生的原因有哪些?短路对电力系统有哪些危害?短路就是指不同的电位的导电部分包括导电部分对地之间的低阻性短接。
