钢筋机械连接接头质量检查记录
- 格式:xls
- 大小:32.00 KB
- 文档页数:1
钢筋连接检验批质量验收记录钢筋连接是建筑工程中非常重要的一环,其质量直接关系到整个结构的安全性和稳定性。
为了保证钢筋连接的质量,需要进行验收和记录,并且严格按照相关规范和标准进行检验,以确保质量合格。
下面是钢筋连接检验批质量验收记录的一份样板,供参考。
项目名称:项目地址:检验单位:编制人:日期:一、基本信息:1.批次号:2.钢筋连接构件号:3.钢筋种类、规格及强度等级:4.检验日期:5.样本编号:二、工作范围:对钢筋连接进行质量验收,包括但不限于以下内容:1.钢筋连接间距的测量;2.钢筋连接是否达到预定的标高,是否有错位;3.钢筋连接的密实性;4.钢筋连接的角度、夹角;5.钢筋连接的质量是否符合设计要求;6.其他必要的检验项目。
三、检验设备:1.量具:卷尺、角尺、直尺等;2.灯光设备;3.相机或摄像设备。
四、检验过程和结果:1.检验前准备:a)检验人员准备好相应的检验设备;b)样本准备:-随机选择一定数量的钢筋连接构件进行检验;-对每个钢筋连接构件进行编号,并记录在验收记录中。
2.检验过程:a)进行钢筋连接间距的测量;-使用卷尺等量具测量钢筋连接的间距;-检查测量结果是否符合设计要求,并记录在验收记录中。
b)检查钢筋连接是否达到预定的标高,是否有错位;-使用直尺等量具测量钢筋连接的标高;-检查是否有错位现象,并记录在验收记录中。
c)检查钢筋连接的密实性;-通过目视、触摸等方法检查钢筋连接的密实程度;-检查是否有裂缝、松动等现象,并记录在验收记录中。
d)检查钢筋连接的角度、夹角;-使用角尺等量具测量钢筋连接的角度、夹角;-检查测量结果是否符合设计要求,并记录在验收记录中。
e)检查钢筋连接的质量是否符合设计要求;-根据设计要求对钢筋连接进行视觉检查、尺寸检查等;-检查钢筋连接的焊缝、锈蚀等情况,并记录在验收记录中。
3.检验结果:对每个样本的检验结果进行记录,包括合格、不合格等。
五、检验结论和建议:根据以上检验结果,对钢筋连接的质量进行结论和建议。
SG-T040-1

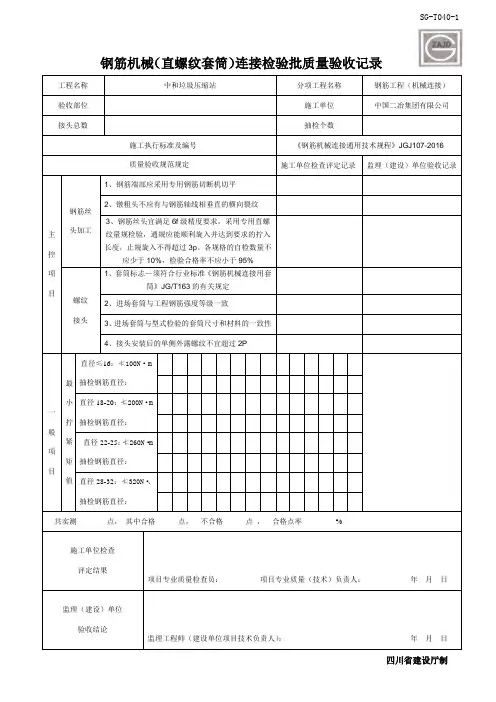

钢筋机械(直螺纹套筒)连接检验批质量验收记录
工程名称中和垃圾压缩站分项工程名称钢筋工程(机械连接)
验收部位施工单位中国二冶集团有限公司
接头总数抽检个数
施工执行标准及编号《钢筋机械连接通用技术规程》JGJ107-2016
质量验收规范规定施工单位检查评定记录监理(建设)单位验收记录
主控项目钢筋丝
头加工
1、钢筋端部应采用专用钢筋切断机切平
2、镦粗头不应有与钢筋轴线相垂直的横向裂纹
3、钢筋丝头宜满足6f级精度要求,采用专用直螺
纹量规检验,通规应能顺利旋入并达到要求的拧入
长度,止规旋入不得超过3p。
各规格的自检数量不
应少于10%,检验合格率不应小于95%
螺纹
接头
1、套筒标志—须符合行业标准《钢筋机械连接用套
筒》JG/T163的有关规定
2、进场套筒与工程钢筋强度等级一致
3、进场套筒与型式检验的套筒尺寸和材料的一致性
4、接头安装后的单侧外露螺纹不宜超过2P
一般项目最
小
拧
紧
矩
值
直径≤16:≮100N·m
抽检钢筋直径:
直径18-20:≮200N·m
抽检钢筋直径:
直径22-25:≮260N·m
抽检钢筋直径:
直径28-32:≮320N·、
抽检钢筋直径:
共实测点,其中合格点,不合格点,合格点率%
施工单位检查
评定结果
项目专业质量检查员:项目专业质量(技术)负责人:年月日监理(建设)单位
验收结论
监理工程师(建设单位项目技术负责人):年月日
四川省建设厅制。
钢筋(连接、安装)工程检验批质量验收记录1.1.9钢筋(连接、安装)工程检验批质量验收记录1.1.9钢筋(连接、安装)工程检验批质量验收记录1.1.9钢筋(连接、安装)工程检验批质量验收记录1.1.9钢筋(连接、安装)工程检验批质量验收记录1.1.9钢筋(连接、安装)工程检验批质量验收记录1.1.9钢筋(连接、安装)工程检验批质量验收记录1.1.9钢筋(连接、安装)工程检验批质量验收记录1.1.9钢筋(连接、安装)工程检验批质量验收记录1.1.9钢筋(连接、安装)工程检验批质量验收记录1.1.9钢筋(连接、安装)工程检验批质量验收记录1.1.9钢筋(连接、安装)工程检验批质量验收记录1.1.9钢筋(连接、安装)工程检验批质量验收记钢筋(连接、安装)工程检验批质量验收记录1.1.9钢筋(连接、安装)工程检验批质量验收记钢筋(连接、安装)工程检验批质量验收记录钢筋(连接、安装)工程检验批质量验收记钢筋(连接、安装)工程检验批质量验收记录钢筋(连接、安装)工程检验批质量验收记钢筋(连接、安装)工程检验批质量验收记录钢筋(连接、安装)工程检验批质量验收记钢筋(连接、安装)工程检验批质量验收记录钢筋(连接、安装)工程检验批质量验收记钢筋(连接、安装)工程检验批质量验收记录钢筋(连接、安装)工程检验批质量验收记钢筋(连接、安装)工程检验批质量验收记录钢筋(连接、安装)工程检验批质量验收记钢筋(连接、安装)工程检验批质量验收记录钢筋(连接、安装)工程检验批质量验收记钢筋(连接、安装)工程检验批质量验收记录钢筋(连接、安装)工程检验批质量验收记钢筋(连接、安装)工程检验批质量验收记录钢筋(连接、安装)工程检验批质量验收记钢筋(连接、安装)工程检验批质量验收记录钢筋(连接、安装)工程检验批质量验收记。

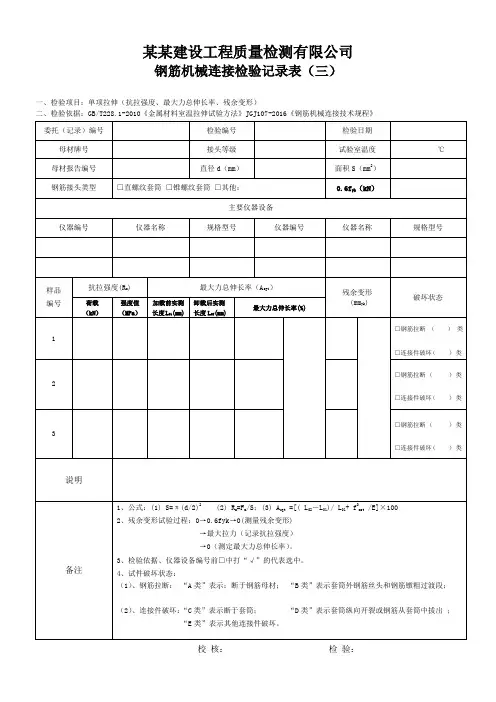

钢筋机械连接接头检测报告报告编号:XXXXX检测日期:XXXX年XX月XX日1.检测目的本次检测旨在对钢筋机械连接接头进行全面的检测和评估,以确保其质量符合相关标准和规范要求,同时提供相应的技术指导和建议。
2.检测对象本次检测对象为钢筋机械连接接头,包括螺纹套筒、螺纹钢筋和连接螺母等。
3.检测方法本次检测采用了多种方法进行,具体包括但不限于目测检查、非破坏性检测和机械性能测试等。
4.目测检查通过目测检查,我们对钢筋机械连接接头进行了外观检查和尺寸测量。
外观检查主要包括检查接头有无裂纹、锈蚀、变形等缺陷,尺寸测量主要测量螺纹套筒的直径、长度和螺纹钢筋的直径等参数。
5.非破坏性检测非破坏性检测主要包括超声波检测和磁粉检测。
超声波检测用于检测接头内部的缺陷,如气孔、夹杂物等;磁粉检测则用于检测接头外部的裂纹、断裂等缺陷。
6.机械性能测试机械性能测试主要包括抗剪强度和承载力测试。
抗剪强度测试通过在接头上施加力,并测量其抗剪破坏的最大承载能力;承载力测试则通过施加垂直拉力,并测量其最大承载能力。
7.检测结果(1)目测检查结果:经过目测检查,钢筋机械连接接头表面光洁无明显的锈蚀、变形和裂纹等缺陷。
螺纹套筒的直径和长度符合相关规范要求,螺纹钢筋直径与设计要求一致。
(2)非破坏性检测结果:经过超声波检测和磁粉检测,未发现接头内部和外部的明显缺陷和裂纹等,接头质量良好。
(3)机械性能测试结果:抗剪强度测试结果为XXMPa,承载力测试结果为XXkN。
与设计要求相比,接头的机械性能良好,具备了较强的抗剪强度和承载能力。
8.结论根据以上的检测结果分析,钢筋机械连接接头经过目测检查、非破坏性检测和机械性能测试等多项检测,其质量良好,符合相关标准和规范要求。
建议继续进行定期的检测和维护工作,以确保接头的长期稳定性和安全性。
9.建议为了进一步提高接头连接的可靠性和强度,建议在使用过程中注意以下几点:(1)定期检查和清洁接头的表面,防止锈蚀和腐蚀的发生;(2)严禁过载使用,避免接头承受超过其设计承载能力的力;(3)遵守使用规范和操作要求,在安装和拆卸接头时严格执行相应的操作规程。
钢筋机械连接接头质量检查记录钢筋机械连接接头质量检查记录,这话听着就有点高大上,咋说呢,听起来像是工程师的专属用语,实际上它可跟我们的生活息息相关。
想象一下,建筑工地上,工人们挥汗如雨,跟钢筋打交道,恨不得能把钢筋都拧出花来。
可这个时候,接头的质量可得仔细检查,像一场“针锋相对”的较量,绝对不能马虎。
这些小细节关乎整栋楼的安全,真是“千里之行,始于足下”,可千万不能掉以轻心。
大家可能会想,检查到底怎么个检查法?先得有个“安检”流程,咱得先看材料是不是合格的,得是好钢筋。
你要是不认真,那最后盖起来的楼,可能就成了“纸上谈兵”的笑话。
得把这些钢筋的接头搞清楚,机器连接、手动连接,各有各的规矩。
每个接头都得好好检查,确保没有遗漏,像是“走马观花”就太不靠谱。
这个过程可得细致入微,真的就像给你的宝贝车检查一样,绝对不能有一丝一毫的马虎。
想象一下,万一接头不合格,那整栋楼可就跟“豆腐渣”一样,真是一场“如梦幻泡影”的悲剧。
每一处焊接,每一根钢筋,都是工人们辛苦的结晶,绝不能让它们“冤屈”了。
咱们这检查的工序,先来个“全方位”的“扫描”。
一看那连接是不是平整,接头的强度是否达标,这可不是随便说说,得用仪器检测,像医生给病人做CT一样,不放过任何细节。
还得看看有没有裂缝、气泡,真是“细节决定成败”啊。
仔细一瞧,还真能发现一些“蛛丝马迹”,这时候可得及时处理,不然后患无穷。
之后,还得做个“强度测试”,就像是给接头“上擂台”,看看谁能撑得住。
说实话,这时候有点小紧张,就像看球赛一样,你根本不知道结果会如何。
假如一切顺利,咱们就可以给接头贴上“合格”的标签,心里那个高兴,真是“如释重负”。
不过,如果有不合格的,那可得赶紧“扭转乾坤”,重做接头,绝对不能给安全留下隐患。
施工现场就是一场“生死时速”的较量,丝毫马虎不得。
咱们还得记录下每一步的检查结果,这就像日记一样,真实又详尽。
没记录可就跟“无头苍蝇”似的,乱糟糟的,啥也搞不清楚。
