经典弱电施工方案

弱电工程施工方案一、消防电气工程（一）桥架、金属线槽安装电缆桥架在电气竖井内、变配电室、设备机房内的桥架用普通槽式桥架，其余均为有防火保护的封闭式金属桥架。

1）金属线槽施工工序开箱点件→吊（支）架制作→金属线槽安装→检查验收。

2）吊（支）架的安装根据金属线槽和吊件组装图，进行划线确定固定点，然后在固定点处进行打孔固定。

其固定方法可使用金属膨胀螺栓固定法，预埋螺栓固定法，预埋铁焊接固定法，直接固定在建筑物的金属结构上采用螺栓抱箍卡接或焊接固定方法，固定间距和固定螺栓的选用规格由工程设计确定。

当设计无具体规定时，可根据线槽重量与承载情况选用固定螺栓。

2m电缆桥架水平吊装时，支架间距不大于1.5m，垂直安装时，支架间距不大于2m；线槽施工时，应注意与其他专业的配合。

3）金属线槽的安装要求①电缆金属线槽内横断面的填充率不大于40%。

②不同电压、不同用途的电缆不宜敷设在同一层线槽上：A、1kV以上和1kV以下电缆；B、应急照明和其它照明的电缆；C、强电和弱电电缆如受条件限制，必须安装在同一层线槽上时，应用隔板隔开。

③金属线槽不宜敷设在腐蚀气体管道上方及腐蚀性液体管道的下方，否则应采取防腐隔离措施。

4）金属线槽安装①根据金属线槽布置安装图，找出预埋件或固定点位置，沿吊顶内敷设吊架或支架。

②金属线槽整体与吊（支）架的垂直度与横档的水平度，应调整到符合规范要求，金属线槽上、下各层都对齐后，然后将吊（支）架固定牢固。

③金属线槽敷设完毕后，在竖井中敷设电力电缆或控制电缆时，应做防坠落卡防止线路下坠。

④金属线槽应可靠接地。

⑤电缆线槽穿过防烟分区、防火分区、楼层时应在安装完毕后，用防火材料封堵。

5）检查和验收①根据金属线槽线路平面布置图，检查金属线槽直线段、穿墙、过楼板、转弯、垂直进箱（柜）等处，各接茬应平整，接口缝隙均匀严密，吊、支架或者托臂和立柱固定间距均匀，固定牢固，吊杆平直，受力点正确。

②金属线槽各接茬处连接处固定牢固，接地干线与金属线槽连接符合现行国家施工验收规范规定。

弱电施工方案弱电施工方案是指在建筑物或其他场所进行弱电系统（如通信、广播、监控等）的布线、设备安装、调试和工程交付的过程。

以下是一个弱电施工方案的示例，字数超过了700字。

一、引言：弱电施工是指在建筑物、场馆等进行弱电系统设备和网络布线的工程。

本方案将针对某大型商业综合体的弱电施工进行详细规划，确保施工过程符合相关标准，实现系统的高效运行。

二、项目概况：该商业综合体总建筑面积为5000平方米，设有25个商铺、2个办公楼和1个停车场。

需要实施的弱电系统包括通信、广播、监控、安防、网络等。

三、施工流程：1. 建立施工组织机构：成立项目施工组织部门，负责整个施工过程的组织、协调和管理。

2. 施工前准备：确定施工区域，制定详细施工计划，购买所需材料和设备。

3. 网络布线与设备安装：首先进行网络布线工作，包括室内电缆敷设、面板安装等；然后安装网络设备，如交换机、路由器等。

4. 通信设备安装：进行电话线路敷设、电话交换机等通信设备的安装。

5. 广播系统安装：安装公共区域的扬声器和音频设备，确保声音的传播效果良好。

6. 监控系统安装：安装监控摄像头、录像机等设备，并进行连线测试和系统调试。

7. 安防系统安装：安装门禁系统、报警器等安防设备，确保建筑安全。

8. 弱电箱安装：安装弱电箱，对电路进行接线和调试。

9. 工程交付：进行系统的整体测试和调试，解决出现的问题，最后交付使用。

四、质量控制：1. 施工过程中对每个环节进行检查，确保施工质量符合相关标准。

2. 系统调试后进行功能性测试，确保各项设备和系统正常工作。

3. 对施工过程中发现的问题和缺陷进行处理和整改，确保交付的设施完全达到预期效果。

4. 严格按照设备和材料的质量要求进行采购，避免使用低质量产品。

五、安全措施：1.施工人员必须佩戴个人防护装备，并接受相关安全培训。

2.施工现场设置合适的警示和安全标识。

3.注意施工过程中的环境保护，合理处理工程废弃物。

六、人员要求：1.一线施工人员应具备相关的施工经验和证书。

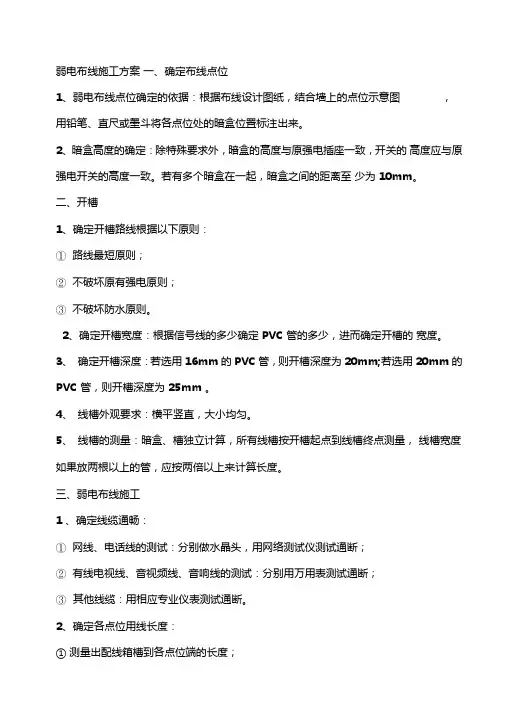

弱电布线施工方案一、确定布线点位1、弱电布线点位确定的依据：根据布线设计图纸，结合墙上的点位示意图，用铅笔、直尺或墨斗将各点位处的暗盒位置标注出来。

2、暗盒高度的确定：除特殊要求外，暗盒的高度与原强电插座一致，开关的高度应与原强电开关的高度一致。

若有多个暗盒在一起，暗盒之间的距离至少为10mm。

二、开槽1、确定开槽路线根据以下原则：①路线最短原则；②不破坏原有强电原则；③不破坏防水原则。

2、确定开槽宽度：根据信号线的多少确定PVC 管的多少，进而确定开槽的宽度。

3、确定开槽深度：若选用16mm的PVC管，则开槽深度为20mm;若选用20mm 的PVC 管，则开槽深度为25mm 。

4、线槽外观要求：横平竖直，大小均匀。

5、线槽的测量：暗盒、槽独立计算，所有线槽按开槽起点到线槽终点测量，线槽宽度如果放两根以上的管，应按两倍以上来计算长度。

三、弱电布线施工1 、确定线缆通畅：①网线、电话线的测试：分别做水晶头，用网络测试仪测试通断；②有线电视线、音视频线、音响线的测试：分别用万用表测试通断；③其他线缆：用相应专业仪表测试通断。

2、确定各点位用线长度：① 测量出配线箱槽到各点位端的长度；② 加上各点位及配线箱槽处的冗余线长度：各点位出口处线的长度为200mm-300mm。

3、确定标签：将各类线缆按一定长度剪断后在线的两端分别贴上标签，并注明：弱电种类-房间-序号。

4、确定管内线数：管内线的横截面积不得超过管横截面积的80%。

四、封槽1、固定暗盒：暗盒与墙面要求齐平。

几个暗盒在一起时要求在同一水平线上。

2 、固定PVC 管：① 地面PVC 管要求每间隔一米必须固定;② 槽PVC 管要求每间隔两米必须固定; ③ 墙槽PVC 管要求每间隔一米必须固定。

3、封槽：封槽后的墙面、地面不得高于所在平面。

4、清扫弱电布线施工现场：封槽结束后，清运垃圾，打扫施工现场。

附：为避免弱电布线施工中各种线路的弯曲回路，保证所有线路均为“活线”，弱电布线施工工艺为地面直接布管方式（无特殊情况不得走踢脚线或者天花板内，否则线路无法做成“活线”）。

弱电施工方案范本弱电施工方案范本一、项目概述本项目为某办公楼的弱电系统施工工程。

施工期间需要完成安装网络系统、电话系统、监控系统、广播系统、门禁系统等多个弱电系统设备。

施工过程中需遵守相关的电气安全规范，并做好交底材料和记录。

二、施工方案1. 施工准备（1）根据系统设计图纸，明确工程范围和设备配置。

（2）准备相关工具和材料，保证施工所需的资源充足。

（3）召集有资质和经验的弱电施工人员组成施工小组。

2. 施工步骤（1）网络系统安装1）按照网络系统设计要求铺设弱电线缆，并保证线缆走向符合网络设备的布局。

2）安装网络交换机、路由器和主机设备，进行设备调试和配线连接。

3）测试网络设备的联通性和性能，保证网络系统正常运行。

（2）电话系统安装1）布置电话线缆，并确保线缆符合电话设备的布线要求。

2）安装电话交换机、分机和传输设备，进行设备调试和配线连接。

3）测试电话设备的通话质量和功能，确保电话系统正常使用。

（3）监控系统安装1）安装摄像头和监控设备，保证监控范围覆盖到所有需要监控的区域。

2）配置和调试监控设备，保证设备联通和图像清晰。

3）设置监控系统的存储和备份功能，确保监控数据的安全和可靠性。

（4）广播系统安装1）安装音频设备和扩音器，保证广播呼叫覆盖到每个角落。

2）设置广播系统的程序和音频源，调试广播设备的音质和音量。

3）测试广播系统的覆盖范围和声音传播效果，确保广播系统正常工作。

（5）门禁系统安装1）安装门禁设备和感应器，保证门禁覆盖到所有需要控制进出的区域。

2）配置和调试门禁设备，设置开关门权限和管理系统。

3）测试门禁设备的开关门功能和安全性，确保门禁系统可靠工作。

3. 工程验收（1）按照弱电系统的施工规范进行全面检查和测试，确保系统符合设计要求。

（2）提供施工交底材料和记录，包括系统配置、设备信息、调试记录等。

（3）对施工过程中存在的问题进行整改和修复，保证系统的正常运行。

四、施工进度安排本施工工程计划共分为3个阶段，预计耗时3个月。

弱电工程施工方案(精选8篇)弱电工程施工方案（一）：一、工程特点、难点和应对措施1、工程特点、难点弱电工程需与其他专业进行交叉作业，相互制约影响因素多；一旦具备施工工作面，工期紧张，时限性强。

2、应对措施提前编制施工方案，正式开工前，完成方案审批、材料报验、机械设备报验等施工准备工作。

优化进行弱电工程施工的各种资源配置，紧紧抓住控制工期的关键因素，工人作业实行三班倒，确保关键部位、关键线路满足奥运测试赛的使用要求，为奥运工程贡献力量。

二、主要施工机械设备计划1、质量管理体系为了确保工程质量目标的实现，现场成立质量管理xx，其组长和成员如下：组长：由项目经理刘海涛担任副组长：由生产副经理李连起和项目总工程师王果森担任成员：由项目技术员、质量员、施工员、材料员组成2、施工工期及进度计划本工程计划7月23日开工，9月10日完工。

2、1施工准备7月18日-7月22日，共7天；2、2会议区会议区西南角至中一路：7月23日-8月5日，共14天；会议区西侧至景观西路：8月6日-8月15日，共10天；会议区西侧至景观路：8月16日-8月31日，共15天。

2、3展览区展览区西侧弱电井：8月21日-8月31日，共6天；展览区北侧弱电井：9月1日-9月10日，共10天。

3、劳动力组织3、1做好职工的入场教育培训，搞好全员的各项交底工作：培训应按职工的工作任务，区分不一样层次和培训资料，使职工有适当的知识基础（包括高效率完成其各项任务的方法和技能），以确保员工对现行法规要求、内部标准、组织方针、目标的认识，上述工作应利用一段时间进行，此外应学习XX市各项规定以及公司的各项规章制度，教育职工学习首都礼貌公约做礼貌市民，激励职工的进取性。

3、2加强职工的职业健康安全教育，树立安全第一、预防为主的意识，由安全员组织培训，职工进场后进行三级安全教育，包括国家法规相关要求、企业职业健康安全管理手册程序文件、内部标准、安全目标等知识，强化职工安全意识，把安全工作当作头等大事来抓。

弱电施工方案弱电施工是指在建筑物内部进行电缆综合布线，包括有线电视、校园广播、火灾报警等设施的安装和调试工作。

本文将详细介绍弱电施工方案。

一、有线电视施工方案1.布线规划：根据建筑物结构、功能划分和用户需求，确定有线电视布线的主干路径和分支路径。

主干路径一般布设在各楼层的走廊或电梯井内，分支路径则根据各楼层的房间和区域进行布设。

2.电缆敷设：采用合适的电缆类型，如同轴电缆或双绞线，根据布线规划进行敷设。

在敷设过程中，要注意保护电缆，避免受到磨损、挤压或拉伸。

3.端子连接：将各个电缆的端子与相应的连接器相匹配，进行连接。

连接器要选择质量好、接触良好的产品，以确保信号传输的稳定性。

4.信号调试：在布线完成后，进行信号调试。

通过连接电视信号源和终端设备，测试信号传输的稳定性和清晰度，确保有线电视的正常使用。

二、校园广播施工方案1.声学环境考察：根据建筑物的声学特点和使用要求，进行声学环境的考察。

确定合适的扩声器和音源的安装位置，以确保音质的清晰和覆盖范围的合理。

2.扩声器安装：根据声学环境考察结果，确定扩声器的安装位置和数量。

扩声器应按照一定的间距布设在房间和走廊中，以达到最佳的声音覆盖效果。

3.控制设备安装：根据校园广播的使用要求，安装相应的控制设备，如主机、音源选择器、音量调节器等。

控制设备应安装在易于操作和维护的位置。

4.调试和测试：在安装完成后，进行系统的调试和测试。

通过播放各个扩声器的测试声音，检查各个扩声器的音质和覆盖范围，确保校园广播系统的正常运行。

三、火灾报警施工方案1.报警区域划分：根据建筑物的布局和功能划分，确定火灾报警的报警区域。

按照国家和地方的相关规定，将建筑物划分为不同的报警区域，确保火灾报警的准确性和及时性。

2.报警控制器安装：根据报警区域的划分，安装相应的报警控制器。

报警控制器应与配电箱或消防设备连接，确保报警信号的准确传输。

3.报警器安装：根据报警区域的划分和需要，安装相应的报警器。

弱电施工组织设计方案三篇篇一：弱电施工组织设计方案编制：审核：工程名称：XXXXXXXXXXX弱电工程施工单位：XXXXXXXXXXXXX公司电子智能化分公司编制日期： 20XX 年 7 月 25 日目录1第一章工程概况及施工组织机构 .................................................................. .......... . (3)1.1 编制依据 .................................................................. .................... 错误！未定义书签。

1.2 工程概况 .................................................................. (3)1.2.1 工程位置及规模 .................................................................. ................................. 3 1.3 施工组织机构 .................................................................. .............................................. 3 第二章施工总体部署及布置 .................................................................. .. (5)2.1 施工总体部署 .................................................................. .............................................. 5 2.2 施工准备工作 .................................................................. . (5)2.2.1 施工前的准备工作 .................................................................. .............................. 5 2.2.2进场的准备工作 .................................................................. .................................. 5 2.3 施工布置及说明 .................................................................. (6)2.3.1 施工布置编制 .................................................................. ...................................... 6 2.3.2 施工用电 .................................................................. .............................................. 6 2.3.3 施工用水 .................................................................. ............ 错误！未定义书签。

弱电施工方案第一篇：弱电系统施工方案弱电系统施工方案（一）施工方案设计的依据《iso/iec 11801》商业建筑物综合布线系统国际标准《eia/tia 568a》商业建筑物综合布线系统美国标准《eia/tia 569》通信布线管线和空间设计施工标准《建筑与建筑群综合布线工程设计规范》《建筑与建筑群综合布线工程施工及验收规范》iso/iec 11801 和eia/tia-568a 是开放式布线系统设计依据的两个重要标准。

它对开放式布线系统的产品性能参数，系统设计方法和端接配件安装都作了明确规定。

eia/tia569 是为了配合以上标准对开放式布线系统施工制定的标准。

《建筑与建筑群综合布线工程设计规范》、《建筑与建筑群综合布线工程施工及验收规范》是我国工程建设标准化委员会于1997年5月颁布的适合我国国情的新标准。

（二）施工设计要求在开放式布线系统施工设计阶段就考虑在工程施工的全过程如何对工程质量做出有效的管理和监控的问题。

为了保证工程质量，开放式布线系统施工设计应解决好以下几方面的问题：1 、施工设计：对建筑物结构做出详细勘测之后，同用户一起规划出管线施工图。

施工设计的合理性对工程质量是至关重要的。

2 、施工过程：施工过程的工艺水平与工程质量有直接的关系，通过细化安装操作的各个环节来保证对施工质量的控制。

一般将整个施工过程分成三个环节，即管道安装，拉线安装和配件端接。

3 、施工管理：为工程实施制定有详尽的流程，以便于对工程施工的管理。

施工流程控制要求达到两个目的：保证工艺质量和及时纠正出现的问题。

4 、质量控制：由用户和我方的项目经理组成质量监督小组，并编制质量控制日志。

（三）管道材料选择和施工要求1 、水平子系统水平子系统的走线管道由两部分构成：一部分是每层楼内放置水平传输介质的总线槽，另一部分是将传输介质引向各房间信息接口的分线管或线槽。

从总线槽到分线槽或线管需要有过渡连接。

总线槽要求宽度与高度的比例为3:1，在线槽中放置的双绞线应不超过三层。

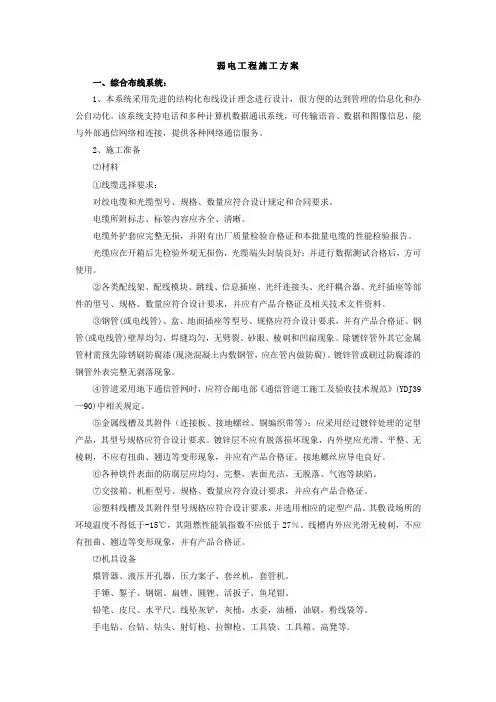

弱电工程施工方案一、综合布线系统：1、本系统采用先进的结构化布线设计理念进行设计，很方便的达到管理的信息化和办公自动化。

该系统支持电话和多种计算机数据通讯系统，可传输语音、数据和图像信息，能与外部通信网络相连接，提供各种网络通信服务。

2、施工准备⑵材料①线缆选择要求：对绞电缆和光缆型号、规格、数量应符合设计规定和合同要求。

电缆所附标志、标签内容应齐全、清晰。

电缆外护套应完整无损，并附有出厂质量检验合格证和本批量电缆的性能检验报告。

光缆应在开箱后先检验外观无损伤，光缆端头封装良好；并进行数据测试合格后，方可使用。

②各类配线架、配线模块、跳线、信息插座、光纤连接头、光纤耦合器、光纤插座等部件的型号、规格、数量应符合设计要求，并应有产品合格证及相关技术文件资料。

③钢管(或电线管)、盒、地面插座等型号、规格应符合设计要求，并有产品合格证。

钢管(或电线管)壁厚均匀，焊缝均匀，无劈裂、砂眼、棱刺和凹扁现象。

除镀锌管外其它金属管材需预先除锈刷防腐漆(现浇混凝土内敷钢管，应在管内做防腐)。

镀锌管或刷过防腐漆的钢管外表完整无剥落现象。

④管道采用地下通信管网时，应符合邮电部《通信管道工施工及验收技术规范》(YDJ39—90)中相关规定。

⑤金属线槽及其附件（连接板、接地螺丝、铜编织带等）：应采用经过镀锌处理的定型产品，其型号规格应符合设计要求。

镀锌层不应有脱落损坏现象，内外壁应光滑、平整、无棱刺，不应有扭曲、翘边等变形现象，并应有产品合格证。

接地螺丝应导电良好。

⑥各种铁件表面的防腐层应均匀、完整，表面光洁，无脱落、气泡等缺陷。

⑦交接箱、机柜型号、规格、数量应符合设计要求，并应有产品合格证。

⑧塑料线槽及其附件型号规格应符合设计要求，并选用相应的定型产品。

其敷设场所的环境温度不得低于-15℃，其阻燃性能氧指数不应低于27％。

线槽内外应光滑无棱刺，不应有扭曲、翘边等变形现象，并有产品合格证。

⑵机具设备煨管器、液压开孔器、压力案子、套丝机，套管机。

弱电工程施工方案弱电工程是指建筑物内部的低电压供电系统，主要包括通信系统、监控系统、安防系统、声光系统等。

在进行弱电工程的施工中，需要制定详细的施工方案，以保证工程质量和施工进度。

以下是一份弱电工程施工方案。

一、施工准备1.1 施工人员准备：安排具备相关技术工人和熟悉工程实施的施工人员，并进行专业培训和安全教育，确保施工操作的安全性和工程质量。

1.2 施工设备准备：准备好需要使用的施工设备和工具，包括电缆、接线盒、电缆托架、设备机柜等，保证施工过程中的设备安全和施工进度。

1.3 施工材料准备：准备好施工所需的各类材料，包括电缆、配线架、配线设备等，确保施工质量和施工进度。

二、施工方案2.1 弱电系统布线：根据建筑物的布线图纸，合理规划各种弱电系统的布线路径，确保布线的合理性和美观性。

在布线过程中，要注意电缆的保护和防护，避免损坏和干扰。

2.2 弱电系统连接：根据布线路径，进行各种弱电设备的连接，包括设备之间的连接和设备与电源之间的连接。

在连接过程中，要保证接线的牢固性和接触的良好性，避免接触不良和接触松动。

2.3 弱电系统测试：在连接完成后，进行弱电系统的测试，包括信号的传输测试和设备的功能测试。

通过测试，可以检测出可能存在的问题，并及时进行处理，确保系统的正常运行。

2.4 弱电系统调试：在测试完成后，进行弱电系统的调试，包括信号的调试和设备的调试。

通过调试，可以进一步优化系统的性能和功能，确保系统的稳定和可靠。

2.5 弱电系统验收：在调试完成后，进行弱电系统的验收，包括对系统的运行情况和效果进行评估和检查。

如果系统符合相关技术规范和设计要求，可以进行最终验收，确保工程的质量和施工的效果。

三、施工安全3.1 施工人员安全：在施工过程中，保证施工人员遵循安全操作规程，佩戴好安全防护用具，防止人员发生意外伤害。

3.2 安全设施设置：在施工现场设置安全警示标志，对施工区域进行封闭，确保施工现场的安全性和防护性。
