PCB用基板材料简介

pcb原材料
PCB原材料，即印制电路板的制作材料，通常包括基板、金
属箔、印刷油墨、焊膏、覆盖膜等。

下面将对这些主要的
PCB原材料进行详细介绍。

1. 基板： PCB基板是电子元器件连接和固定的主要载体，通
常采用玻璃纤维增强材料，如FR-4。

FR-4是一种强度高、绝
缘性能好的材料，具有良好的机械强度和热稳定性。

2. 金属箔： PCB上的导电层通常由铜箔制成。

铜箔在PCB制
作过程中起着导电和连接电路的作用。

一般情况下，厚度为
1oz的铜箔是最常用的选择，在许多情况下，需要使用更厚的
铜箔以增加电流承载能力。

3. 印刷油墨： PCB制作过程中，需要通过印刷方式将电路图
案印在基板上，这就需要使用印刷油墨。

印刷油墨通常由树脂、溶剂和颜料组成，其主要作用是提供很好的附着力，并形成导电膜。

4. 焊膏：焊膏是PCB制作过程中的重要组成部分，其主要作
用是在焊接元器件时提供焊点。

焊膏是一种含有活性助焊剂的胶状材料，一般采用石蜡或合成树脂作为基础材料，并添加一定比例的活性剂和流动剂。

5. 覆盖膜： PCB制作完成后，为了保护电路和焊点，通常需
要在表面覆盖一层保护膜。

覆盖膜通常由聚合物材料制成，包括聚酰亚胺、环氧树脂、聚丙烯等。

覆盖膜可以提供保护层，
防止电路受到外界的损害，同时也可以起到绝缘和防潮的作用。

以上是PCB制作过程中常用的几种原材料，它们有着各自不
同的性能和优势，以满足不同的应用需求。

通过不同材料的组合和加工工艺，可以制作出具有较高性能和可靠性的印制电路板。

PCB线路板原材料材质及参数介绍1.基板材料：基板材料是PCB线路板的主体材料，常用的基板材料有玻璃纤维布（FR-4）、FR-5、高频基板、金属基板等。

其中，FR-4是最常用的基板材料，具有良好的绝缘性能、机械强度和耐热性。

FR-4基板的热稳定性可达到130℃以上，介电常数在4.5-5之间。

2.小分子增强材料：小分子增强材料是为了提高基板材料的性能而添加的物质。

常用的小分子增强材料有光亮剂、抗氧化剂、稳定剂等。

这些材料可以提高基板的表面光洁度、耐热性和耐腐蚀性。

3.铜箔：铜箔是用来制作线路导体的材料，一般采用电解铜箔。

铜箔的厚度常见的有1/3oz、1/2oz、1oz等。

铜箔的厚度越大，导电性能越好，但成本也相应增加。

4.覆铜：覆铜是通过在基板表面镀上一层铜来形成线路导体。

覆铜层的厚度和分布均匀性对线路导通性能有很大影响。

常见的覆铜厚度有1oz、2oz、3oz等。

覆铜层的厚度越大，导通性能越好。

5.阻焊层：阻焊层是防止线路短路和保护基板的涂层。

常见的阻焊材料有聚酰亚胺（PI）、环氧树脂等。

阻焊层的颜色一般为绿色、红色、蓝色等，用来标记不同线路功能。

6.埋孔填充材料：在多层PCB线路板中，为了连接各层之间的线路，需要使用埋孔填充材料。

常见的埋孔填充材料有环氧树脂、聚酰亚胺等。

7.钻孔材料：在制作PCB线路板时，需要进行钻孔操作，常见的钻孔材料有高速钢、硬质合金等。

钻孔材料应具有良好的耐磨性能和切削性能。

8.表面处理材料：表面处理是为了改善焊接性能、提高耐腐蚀性以及提供良好的附着力等。

常见的表面处理材料有化学镀金、化学镀锡、喷锡等。

以上是PCB线路板常用的原材料材料及参数介绍。

不同的应用场景和要求会对这些材料的选择和使用有所区别，但了解这些基本的原材料及其特性对于正确选择和设计PCB线路板具有重要意义。

pcb基板材料PCB基板材料。

PCB（Printed Circuit Board）即印刷电路板，是电子产品中不可或缺的一部分。

它作为电子元器件的支撑体，承载着各种电子元器件，并通过导线和电路连接它们，从而实现电子设备的功能。

而PCB基板材料作为PCB的重要组成部分，对PCB的性能、稳定性和可靠性起着至关重要的作用。

在PCB基板的材料选择方面，常见的有FR-4、铝基板、陶瓷基板等。

首先，FR-4是一种玻璃纤维增强的环氧树脂基板，具有良好的绝缘性能和机械强度，适用于大多数电子产品。

其次，铝基板因其优良的导热性能而被广泛应用于LED照明、汽车电子等领域。

此外，陶瓷基板因其高温耐受性和优异的绝缘性能，被广泛应用于高频、高速电路领域。

在选择PCB基板材料时，需要考虑到电路板的使用环境、工作温度、频率要求等因素。

例如，对于高频高速电路，需要选择具有较低介电常数和介电损耗的材料，以保证信号传输的稳定性和可靠性。

而对于高功率电子设备，需要选择具有良好导热性能的基板材料，以确保电子元器件的散热和工作稳定性。

除了材料的选择外，PCB基板的制造工艺也对其性能产生重要影响。

例如，表面处理工艺可以影响焊接质量和防腐能力，影响PCB的可靠性和稳定性。

而板厚、线宽、线距等参数的设计也直接关系到PCB的性能和稳定性。

总的来说，PCB基板材料的选择和制造工艺的优化是保证PCB性能和可靠性的关键。

只有在选择合适的材料和优化的工艺下，才能制造出性能稳定、可靠性高的PCB，从而保证电子设备的正常运行和长期稳定性。

在未来，随着电子产品对性能和稳定性要求的不断提高，PCB基板材料的研发和创新也将持续推进。

新型材料的应用将进一步提升PCB的性能，满足不断发展的电子产品对PCB的需求，为电子行业的发展注入新的活力。

因此，PCB基板材料的研究和应用具有重要的意义，也是电子行业发展的重要支撑。

综上所述，PCB基板材料作为PCB的重要组成部分，对PCB的性能、稳定性和可靠性起着至关重要的作用。

PCB材料特性及应用PCB即印刷电路板，是一种用于支持和连接电子组件的基板材料。

它具有良好的导电性、绝缘性和耐热性，因此在电子设备中得到广泛应用。

本文将详细介绍PCB材料的特性和应用。

1.导电性：PCB材料具有良好的导电性能，可以实现电子元器件之间的连接。

常见的导电材料有铜和银等金属。

2.绝缘性：PCB材料具有良好的绝缘性能，可以防止电流在电路板上产生短路现象。

常见的绝缘材料有玻璃纤维、环氧树脂和聚酰亚胺等。

3.耐热性：PCB材料需要具有较高的耐热性能，以承受电子设备中的高温环境。

常见的耐热基材有FR4和金属蜂窝板等。

4.机械强度：PCB材料需要具有一定的机械强度，以支撑和保护电子元器件。

常见的机械强度较高的基材有金属基板和陶瓷基板等。

5.尺寸稳定性：PCB材料需要具有良好的尺寸稳定性，以保证电子元器件之间的精确连接。

常见的尺寸稳定性较好的基材有石墨烯和钢板等。

1.通信设备：通信设备中需要大量使用PCB材料，如手机、无线路由器和通信基站等。

PCB材料能够提供稳定的电子连接，并满足高频传输和高速信号处理的需求。

2.计算机和服务器：PCB材料在计算机和服务器中广泛应用，用于支持和连接CPU、内存和其他关键电子组件。

PCB材料能够提供高速信号传输和良好的散热性能。

3.汽车电子：现代汽车中包含大量的电子设备，如发动机控制单元、车载娱乐系统和安全系统等。

PCB材料能够满足汽车电子设备对高温环境和振动环境的要求。

4.医疗设备：医疗设备中需要使用高质量的PCB材料，以保证电子设备的稳定性和可靠性。

PCB材料能够满足医疗设备对高温消毒和电磁兼容性的要求。

5.工业控制设备：工业控制设备中需要使用耐用且高性能的PCB材料，以支持自动化系统的稳定运行。

PCB材料能够满足工业控制设备对高温、高湿度和腐蚀环境的要求。

总结：PCB材料具有导电性、绝缘性、耐热性、机械强度和尺寸稳定性等特性，在电子设备中得到广泛应用。

它是电子元器件之间连接的桥梁，能够提供稳定的电子连接并满足不同领域对PCB材料性能的要求。

pcb基板材料PCB基板材料。

PCB（Printed Circuit Board）即印刷电路板，是电子元器件的支撑体，也是电子元器件的电气连接体，它是电子元器件的载体，是电子元器件的支撑体，是电子元器件的电气连接体。

PCB基板材料的选择对电路板的性能和稳定性有着至关重要的影响。

下面将就PCB基板材料的选择和特性进行介绍。

首先，PCB基板材料的选择要考虑到其机械性能。

不同的应用场景对PCB基板的机械性能要求不同，一般来说，常见的机械性能指标包括弯曲强度、弯曲模量、热膨胀系数等。

在选择PCB基板材料时，需要根据具体的应用场景来确定所需的机械性能指标，以确保PCB基板在使用过程中能够满足机械性能的要求。

其次，PCB基板材料的导热性能也是一个重要的考量因素。

在一些高功率密度的电子设备中，需要使用具有良好导热性能的PCB基板材料，以确保电子元器件在工作时能够有效地散热，避免温度过高对设备性能和寿命造成影响。

常见的导热性能指标包括导热系数、热阻等，选择PCB基板材料时需要根据具体的散热要求来确定导热性能指标。

此外，PCB基板材料的介电性能也是需要考虑的重要因素。

介电常数和介电损耗因数是衡量PCB基板材料介电性能的重要指标，它们直接影响着PCB基板的信号传输性能和电气性能。

在高频应用中，介电性能的选择尤为重要，需要选择具有低介电常数和低介电损耗因数的PCB基板材料，以确保信号传输的稳定性和可靠性。

最后，PCB基板材料的耐环境性能也是需要考虑的重要因素。

不同的应用场景对PCB基板的耐环境性能要求不同，一般来说，常见的环境因素包括温度、湿度、化学物质等。

在选择PCB基板材料时，需要根据具体的环境要求来确定所需的耐环境性能指标，以确保PCB基板在各种恶劣环境下能够正常工作。

综上所述，PCB基板材料的选择需要综合考虑机械性能、导热性能、介电性能和耐环境性能等多个方面的因素，以确保PCB基板能够满足具体应用场景的要求。

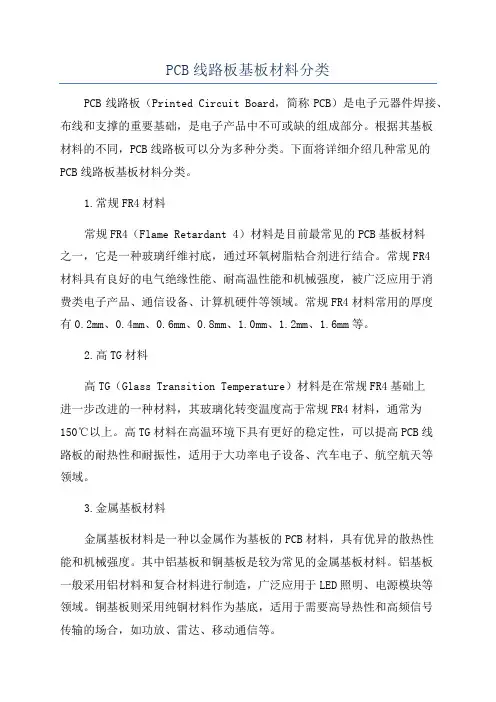

PCB线路板基板材料分类PCB线路板（Printed Circuit Board，简称PCB）是电子元器件焊接、布线和支撑的重要基础，是电子产品中不可或缺的组成部分。

根据其基板材料的不同，PCB线路板可以分为多种分类。

下面将详细介绍几种常见的PCB线路板基板材料分类。

1.常规FR4材料常规FR4（Flame Retardant 4）材料是目前最常见的PCB基板材料之一，它是一种玻璃纤维衬底，通过环氧树脂粘合剂进行结合。

常规FR4材料具有良好的电气绝缘性能、耐高温性能和机械强度，被广泛应用于消费类电子产品、通信设备、计算机硬件等领域。

常规FR4材料常用的厚度有0.2mm、0.4mm、0.6mm、0.8mm、1.0mm、1.2mm、1.6mm等。

2.高TG材料高TG（Glass Transition Temperature）材料是在常规FR4基础上进一步改进的一种材料，其玻璃化转变温度高于常规FR4材料，通常为150℃以上。

高TG材料在高温环境下具有更好的稳定性，可以提高PCB线路板的耐热性和耐振性，适用于大功率电子设备、汽车电子、航空航天等领域。

3.金属基板材料金属基板材料是一种以金属作为基板的PCB材料，具有优异的散热性能和机械强度。

其中铝基板和铜基板是较为常见的金属基板材料。

铝基板一般采用铝材料和复合材料进行制造，广泛应用于LED照明、电源模块等领域。

铜基板则采用纯铜材料作为基底，适用于需要高导热性和高频信号传输的场合，如功放、雷达、移动通信等。

4.载板材料载板材料主要用于高密度插件封装技术，其中最常见的是陶瓷板。

陶瓷板具有优异的耐热性、导热性和电气绝缘性能，常用于电机控制器、功率模块器件等高性能应用中。

5.特殊材料除了上述常见的PCB基板材料，还存在一些特殊的基板材料，如聚酰亚胺（PI）材料、聚四氟乙烯（PTFE）材料等。

这些材料具有极高的绝缘性能、耐高温性能和化学稳定性，常用于航空航天、国防军工等领域的特殊应用。

第一章PCB基板材料覆铜箔层压板(Copper Clad Laminates,简写为CCL)简称覆铜箔板或覆铜板，在整个印制电路板上，主要担负着导电、绝缘和支撑三个方面的功能。

一、覆铜箔板的分类方法1、按板材的刚柔程度分为刚性覆铜箔板和挠性覆铜箔板两大类。

2、按增强材料不同，分为：纸基、玻璃布基、复合基（CEM系列等）和特殊材料基（陶瓷、金属基等）四大类。

3、按板所采用的树脂粘合剂，分为：（1）纸基板酚醛树脂XPC、XXXPC、FR-1、FR-2等板、环氧树脂FR-3板、聚脂树脂等类型。

（2）玻璃布基板环氧树脂（FR-4、FR-5板）、聚酰亚胺树脂PI、聚四氟乙烯树脂（PTFE）类型、双马酰亚胺改性三嗪树脂（BT）、聚苯醚树脂（PPO）、聚二苯醚树脂（PPE）、马来酸酐亚胺一苯乙烯树脂肪（MS）、聚氰酸酯树脂、聚烯烃树脂等类型。

4、按覆铜箔板的阻燃性能分类，可分为阻燃型（UL94-VO、V1级）非阻燃型（UL94-HB 级）两类板。

5、按基板的厚度及覆铜板厚度可分为:H/0,1/0,2/0-------单面板材;H/H,1/1,2/2--------双面板材;1-1-0.5 OZ(安盎) 1-1 OZ (安盎) 2-2 OZ(安盎)6、覆铜箔板产品型号的表示方法（GB/T 4721-92）（1）第一个字母C，表示铜箔；（2）第二、三两个字母，表示基材所用的树脂；①PF表示酚醛②EP表示环氧③UP表示不饱和聚酯④SI表示有机硅⑤TF表示聚四氟乙烯⑥PI表示聚酰亚胺⑦BT表示双马来酰亚胺三嗪（3）第四、五两个字母，表示基材所用的增强材料：①CP表示纤维素纤维纸②GC表示无碱玻璃布③GM表示无碱玻璃纤维毡④AC表示芳香族聚酰胺纤维布⑤AM表示芳香族聚酰胺纤维毡（4）覆铜箔板的基板内芯以纤维素纸为增强材料，两表面贴附无碱玻璃布者，在CP之后加“G”表示；（5）在字母末尾，用一短横线连着两位数字，表示同类型而不同性能的产品编号；（6）具有阻燃性的覆铜箔板，在产品编号后加有“F”字母表示。

pcb基板的材料参数PCB基板是电子产品中的重要组成部分，它的材料参数直接影响着电路板的性能和可靠性。

本文将从材料的导电性、绝缘性、热传导性、机械强度和耐候性等方面介绍PCB基板的材料参数。

导电性是PCB基板的重要指标之一。

良好的导电性能可以保证电路信号的传输质量。

常见的导电性材料有铜和银。

铜是最常用的导电材料，因为它具有良好的导电性能和较低的成本，能够满足大多数电路板的需求。

而银的导电性能更好，但成本较高，通常只在特殊要求的高性能电路板中使用。

绝缘性是保证电路板正常工作的重要条件。

好的绝缘材料可以有效地隔离电路之间的干扰，防止信号泄露。

常见的绝缘材料有FR-4玻璃纤维复合材料和PTFE聚四氟乙烯。

FR-4材料具有良好的绝缘性能和机械强度，广泛应用于普通电路板。

而PTFE材料由于其优异的绝缘性能和高频性能，适用于高频电路板和微波电路板。

第三，热传导性是PCB基板的重要特性之一。

良好的热传导性能可以有效地散热，提高电路板的可靠性和寿命。

常见的热传导材料有铝基材料和陶瓷基材料。

铝基材料具有良好的导热性能和机械强度，适用于大功率电子器件的散热。

陶瓷基材料由于其优异的绝缘性能和高温稳定性，适用于高功率和高频电路板。

第四，机械强度是PCB基板的重要指标之一。

良好的机械强度可以保证电路板在加工和使用过程中的稳定性和可靠性。

常见的机械强度材料有玻璃纤维增强材料和环氧树脂材料。

玻璃纤维增强材料具有较高的强度和刚性，适用于一般的电子产品。

而环氧树脂材料由于其良好的黏合性和耐热性，在高要求的电子产品中得到广泛应用。

耐候性是PCB基板的重要指标之一。

良好的耐候性能可以保证电路板在恶劣环境下的稳定性和可靠性。

常见的耐候性材料有聚酰亚胺和聚氨酯。

聚酰亚胺材料具有良好的耐高温性能和耐化学性能，适用于高温和腐蚀性环境下的电路板。

聚氨酯材料具有良好的耐候性和机械性能，适用于户外环境和特殊应用领域。

PCB基板的材料参数对于电路板的性能和可靠性具有重要影响。

PCB基板材料选型与工艺要求1. 引言PCB（Printed Circuit Board，印刷电路板）是电子产品中不可或缺的一个组成部分，它承载着电子元器件并提供电气连接和机械支持。

PCB的性能与质量直接影响着整个电子产品的可靠性和性能表现。

本文将重点讨论PCB基板材料的选型和相关工艺要求，帮助读者理解如何选择合适的材料，提高PCB的质量。

2. PCB基板材料选型PCB基板材料的选型是PCB设计过程中的关键步骤之一。

合适的基板材料能够满足电路板的性能和可靠性要求。

以下是一些常用的基板材料及其特点：•FR-4基板：FR-4是一种玻璃纤维增强的环氧树脂材料，具有良好的绝缘性能、机械强度和热稳定性。

FR-4基板广泛用于一般电子产品中，价格适中且性能稳定可靠。

•CEM-3基板：CEM-3是一种玻璃纤维增强的环氧树脂材料，与FR-4相比，CEM-3的导热性能更好。

因此，CEM-3基板常用于高温工作环境下的电子产品中。

•铝基板：铝基板是一种以铝合金为基材的PCB材料，具有良好的散热特性。

铝基板广泛应用于LED照明产品和高功率电子设备中。

•陶瓷基板：陶瓷基板具有良好的高频特性和高温稳定性，常用于高频电子产品和微波电路中。

•高频复合材料：高频复合材料是一种特殊的PCB基板材料，具有优异的高频性能和低传输损耗。

高频复合材料广泛应用于通信设备和雷达系统中。

在选择PCB基板材料时，需要根据具体应用的要求综合考虑电气性能、机械强度、耐热性和成本等因素。

3. PCB基板工艺要求除了选择适合的基板材料外，合适的PCB基板工艺也至关重要。

以下是一些常用的PCB基板工艺要求：•线路布局：合理的线路布局是保证电路性能和可靠性的关键。

在布局过程中，需要注意信号和电源之间的隔离，充分考虑信号传输的路径和长度匹配，避免信号串扰和晶体管饱和等问题。

•封装和焊接：PCB的封装和焊接工艺直接影响着电子元器件的可靠性和连接质量。

合适的封装和焊接工艺包括：选择合适的焊膏和焊垫材料、控制焊接温度和时间、避免过渡力度和过度变形等。
