安装工程部分中压锅炉本体设备安装定额说明及工程量计算规则

安装工程定额说明及计算规则分册说明一、C.A《机械设备安装工程》（以下简称本定额）适用于一般工业及民用建设工程中常见的新建、扩建及技术改造项目的机械设备安装工程。

二、本定额若用于旧设备安装时，旧设备的拆除费用，按相应安装子目的50%计算。

三、本定额主要依据的标准、规范有：[HJ42x]1．《机械设备安装工程施工及验收通用规范》（GB50231-98）；2．《金属切削机床安装工程施工及验收规范》（GB50271-98）；3．《锻压设备安装工程施工及验收规范》（GB50277-98）；4．《铸造设备安装工程施工及验收规范》（GB50278-98）；5．《压缩机、风机、泵安装工程施工及验收规范》（GB50275-98）；6．《制冷设备、空气分离设备安装工程施工及验收规范》（GB50274-98）。

7．《起重设备安装工程施工及验收规范》（GB50278-98）；8．《连续输送设备安装工程施工及验收规范》（GB50270-98）；9．《电力建设施工及验收技术规范》DL5011-92(汽轮机组篇）；10．《电力建设施工及验收技术规范》DL/T5047-95（锅炉机组篇）；11．《化工机器安装工程施工及验收规范》HG20203-2000；12．《化工机器安装工程施工及验收规范》HGJ204-92（对置式压缩机）；13．《化工机器安装工程施工及验收规范》HGJ205-92（离心式压缩机）；14．《化工机器安装工程施工及验收规范》HGJ206-92（中小型活塞式压缩机）；15．《化工机器安装工程施工及验收规范》HGJ207-92（化工泵用）；16．《机械产品目录》(1996年)。

四、关于水平运输和垂直运输：1. 设备：包括自安装现场指定堆放地点运至安装地点的水平和垂直搬运。

2. 材料和机具：包括自施工单位现场仓库运至安装地点的水平和垂直搬运。

3. 垂直运输基准面：在室内，以室内地平面为基准面；在室外,以室外安装现场地平面为基准面。

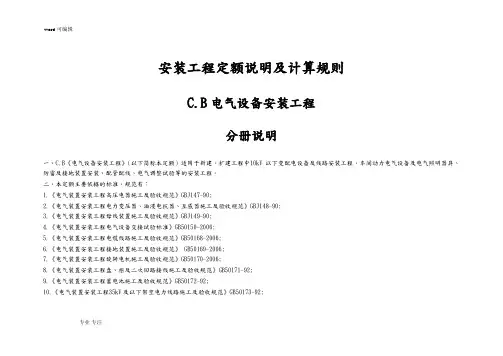

安装工程定额说明及计算规则C.B电气设备安装工程分册说明一、C.B《电气设备安装工程》(以下简称本定额）适用于新建、扩建工程中10kV以下变配电设备及线路安装工程、车间动力电气设备及电气照明器具、防雷及接地装置安装、配管配线、电气调整试验等的安装工程。

二、本定额主要依据的标准、规范有：1.《电气装置安装工程高压电器施工及验收规范》GBJ147-90;2.《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》GBJ148-90;3.《电气装置安装工程母线装置施工及验收规范》GBJ149-90;4.《电气装置安装工程电气设备交接试验标准》GB50150-2006;5.《电气装置安装工程电缆线路施工及验收规范》GB50168-2006;6.《电气装置安装工程接地装置施工及验收规范》 GB50169-2006;7.《电气装置安装工程旋转电机施工及验收规范》GB50170-2006;8.《电气装置安装工程盘、柜及二次回路接线施工及验收规范》GB50171-92;9.《电气装置安装工程蓄电池施工及验收规范》GB50172-92;10.《电气装置安装工程35kV及以下架空电力线路施工及验收规范》GB50173-92;. 专业.专注.11.《电气装置安装工程低压电器施工及验收规范》GB50254-96;12.《电气装置安装工程电力变流设备施工及验收规范》GB50255-96;13.《电气装置安装工程起重机电气装置施工验收规范》GB50256-96;14.《电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范》GB50257-96;15.《建筑电气工程施工质量验收规范》GB50303-2002;16.《电力建设安全工作规程(火力发电厂部分)》GL-5009.1-2002;17.《民用建筑电气设计规范》JCJ/T16-2008;18.《建筑照明设计标准》GB50034-2004;19.《电力建设质量等级评定标准》。

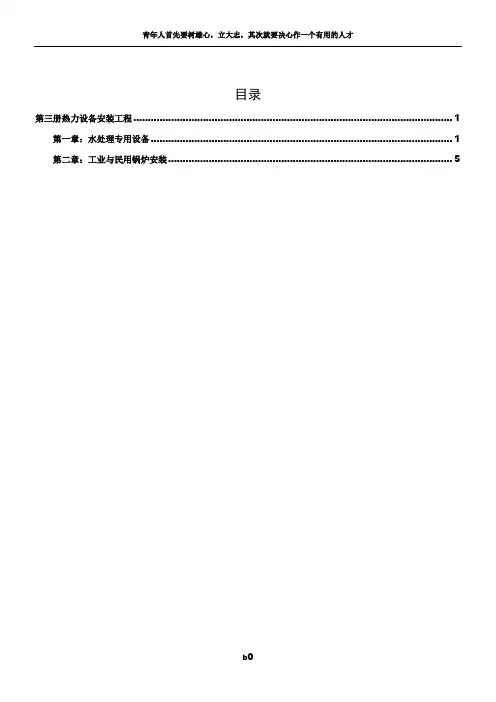

目录第三册热力设备安装工程 (1)第一章：水处理专用设备 (1)第二章：工业与民用锅炉安装 (3)第三册热力设备安装工程册说明一、《深圳市安装工程消耗量标准》第三册《热力设备安装工程》（以下简称本册）适用于水处理设备安装及水处理设备系统试运行、油处理设备安装，20吨/小时以下工业与民用锅炉安装及配套的附属和辅助设备安装工程。

本册共两章，即"水处理专用设备安装"和"工业与民用锅炉安装"。

二、本册消耗量标准是以国家和有关部门发布的现行施工及验收技术规范、技术操作规程、质量评定标准和安全操作规程为依据编制的，主要依据的标准、规范有：1.《蒸汽锅炉安全技术监察规程》（1996年）；2.《热水锅炉安全技术监察规程》（1997年修订版）；3.《压力容器安全技术监察规程》（1999年）；4.《现场设备、工业管道焊接规程施工及验收规范》（GB50236-98）；5.《机械设备安装工程施工及验收通用规范》（GB50231-98）；6.《工业锅炉安装工程施工及验收规范》（GB50273-98）；7.《深圳市施工机械台班》（2003）。

三、相关子目的执行规定：1.烟道、风道、烟囱制作安装执行第五册《静置设备与工艺金属结构制作安装工程》相应子目。

2.脚手架搭拆费及刷油、防腐蚀、绝热工程执行第十一册《刷油、防腐蚀、绝热工程及配套工程》相应子目。

第一章：水处理专用设备说明一、本章适用于水处理设备安装及水处理设备系统试运行、油处理设备等安装。

二、本章子目的工作内容除各节、项已说明外，其共同性如下：（一）工作内容：1.基础检查验收、铲平、垫铁的配制及安装。

2.设备、管子、阀门等的运搬、开箱、清点、检查、安装。

3.随设备供应的一次仪表安装。

4.设备、管子等非保温金属面的油漆。

5.配合防腐施工。

（二）不包括的工作内容：1.不随设备供货的平台、梯子、栏杆的制作及安装。

2.设备接口法兰以外管子安装及管道支吊架配制及安装。

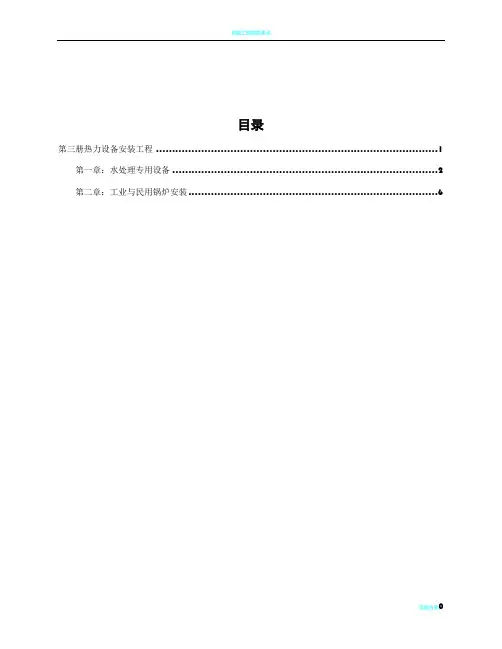

目录第三册热力设备安装工程 (1)第一章：水处理专用设备 (2)第二章：工业与民用锅炉安装 (6)第三册热力设备安装工程册说明一、《深圳市安装工程消耗量标准》第三册《热力设备安装工程》（以下简称本册）适用于水处理设备安装及水处理设备系统试运行、油处理设备安装，20吨/小时以下工业与民用锅炉安装及配套的附属和辅助设备安装工程。

本册共两章，即"水处理专用设备安装"和"工业与民用锅炉安装"。

二、本册消耗量标准是以国家和有关部门发布的现行施工及验收技术规范、技术操作规程、质量评定标准和安全操作规程为依据编制的，主要依据的标准、规范有：1.《蒸汽锅炉安全技术监察规程》（1996年）；2.《热水锅炉安全技术监察规程》（1997年修订版）；3.《压力容器安全技术监察规程》（1999年）；4.《现场设备、工业管道焊接规程施工及验收规范》（GB50236-98）；5.《机械设备安装工程施工及验收通用规范》（GB50231-98）；6.《工业锅炉安装工程施工及验收规范》（GB50273-98）；7.《深圳市施工机械台班》（2003）。

三、相关子目的执行规定：1.烟道、风道、烟囱制作安装执行第五册《静置设备与工艺金属结构制作安装工程》相应子目。

2.脚手架搭拆费及刷油、防腐蚀、绝热工程执行第十一册《刷油、防腐蚀、绝热工程及配套工程》相应子目。

第一章：水处理专用设备说明一、本章适用于水处理设备安装及水处理设备系统试运行、油处理设备等安装。

二、本章子目的工作内容除各节、项已说明外，其共同性如下：（一）工作内容：1.基础检查验收、铲平、垫铁的配制及安装。

2.设备、管子、阀门等的运搬、开箱、清点、检查、安装。

3.随设备供应的一次仪表安装。

4.设备、管子等非保温金属面的油漆。

5.配合防腐施工。

（二）不包括的工作内容：1.不随设备供货的平台、梯子、栏杆的制作及安装。

2.设备接口法兰以外管子安装及管道支吊架配制及安装。

目录第三册热力设备安装工程 (1)第一章：水处理专用设备 (1)第二章：工业与民用锅炉安装 (5)第三册热力设备安装工程册说明一、《深圳市安装工程消耗量标准》第三册《热力设备安装工程》（以下简称本册）适用于水处理设备安装及水处理设备系统试运行、油处理设备安装，20吨/小时以下工业与民用锅炉安装及配套的附属和辅助设备安装工程。

本册共两章，即"水处理专用设备安装"和"工业与民用锅炉安装"。

二、本册消耗量标准是以国家和有关部门发布的现行施工及验收技术规范、技术操作规程、质量评定标准和安全操作规程为依据编制的，主要依据的标准、规范有：1.《蒸汽锅炉安全技术监察规程》（1996年）；2.《热水锅炉安全技术监察规程》（1997年修订版）；3.《压力容器安全技术监察规程》（1999年）；4.《现场设备、工业管道焊接规程施工及验收规范》（GB50236-98）；5.《机械设备安装工程施工及验收通用规范》（GB50231-98）；6.《工业锅炉安装工程施工及验收规范》（GB50273-98）；7.《深圳市施工机械台班》（2003）。

三、相关子目的执行规定：1.烟道、风道、烟囱制作安装执行第五册《静置设备与工艺金属结构制作安装工程》相应子目。

2.脚手架搭拆费及刷油、防腐蚀、绝热工程执行第十一册《刷油、防腐蚀、绝热工程及配套工程》相应子目。

第一章：水处理专用设备说明一、本章适用于水处理设备安装及水处理设备系统试运行、油处理设备等安装。

二、本章子目的工作内容除各节、项已说明外，其共同性如下：（一）工作内容：1.基础检查验收、铲平、垫铁的配制及安装。

2.设备、管子、阀门等的运搬、开箱、清点、检查、安装。

3.随设备供应的一次仪表安装。

4.设备、管子等非保温金属面的油漆。

5.配合防腐施工。

（二）不包括的工作内容：1.不随设备供货的平台、梯子、栏杆的制作及安装。

2.设备接口法兰以外管子安装及管道支吊架配制及安装。

安徽省安装工程定额章节说明及工程量计算规则（第八册工业管道工程）册说明一、第八册《工业管道工程》以下简称“本册定额”，适用于厂区范围内的车间、装置、站、罐区及其相互之间各种生产用介质输送管道，厂区第一个连接点以内的生产用（包括生产与生活共用）给水、排水、蒸汽、燃气等输送管道的安装工程，其中给水以入口水表井为界；排水以厂区围墙外第一个污水井为界；蒸汽和燃气以入口第一个计量表（阀门）为界；锅炉房、水泵房以墙皮为界。

二、本册定额编制的主要技术依据有：1.《通用安装工程工程量计算规范》GB 50856-2013；2.《工业金属管道工程施工规范》GB 50235-2010；3.《工业金属管道工程施工质量验收规范》GB 50184-2011；4.《现场设备、工业管道焊接工程施工规范》GB 50236-2011；5.《现场设备、工业管道焊接工程施工质量验收规范》GB 50683-2011；6.《金属熔化焊焊接接头射线照相》GB/T 3323-2005；7.《承压设备无损检测》JB/T 4730；8.《气焊、焊条电弧焊、气体保护焊和高能束焊的推荐坡口》GB/T 985.1-2008；9.《埋弧焊的推荐坡口》GB/T 985.2-2008；10.《全国统一安装工程预算定额》第六册《工业管道工程》GYD-206-2000；11．《全国统一安装工程基础定额》GJD-201～209-2006；12．《施工机械台班费用编制规则》（2014年）；13. 相关标准图集和技术手册。

三、本册定额管道压力等级的划分：低压：0＜P≤16MPa；中压：16＜P≤10MPa；高压：10MPa＜P≤42MPa，蒸汽管道P≥9MPa、工作温度≥500℃时为高压。

四、本册定额不包括下列内容：1. 单体试运转所需的水、电、蒸汽、气体、油（油脂）、燃气等。

2. 配合联动试车费。

3. 管道安装后的充氮、防冻保护。

五、下列费用可按系数分别计取：1. 厂区外1～10km以内的管道安装项目，其人工、机械乘以系数1.10，柴油发电机台班另计。

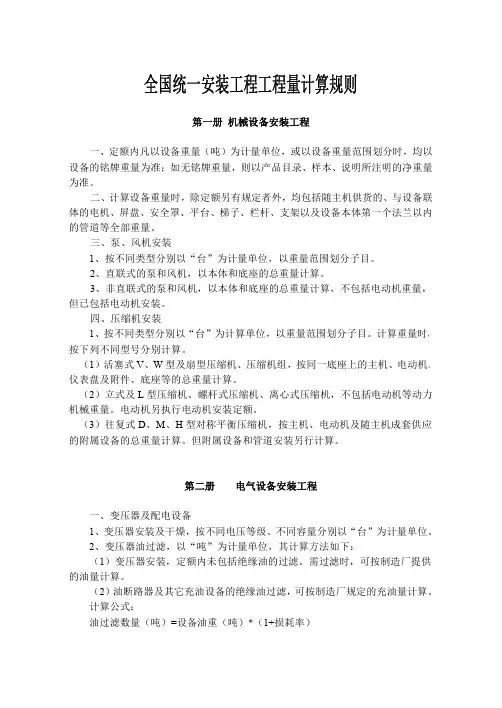

全国统一安装工程工程量计算规则第一册机械设备安装工程一、定额内凡以设备重量（吨）为计量单位，或以设备重量范围划分时,均以设备的铭牌重量为准；如无铭牌重量，则以产品目录、样本、说明所注明的净重量为准。

二、计算设备重量时，除定额另有规定者外,均包括随主机供货的、与设备联体的电机、屏盘、安全罩、平台、梯子、栏杆、支架以及设备本体第一个法兰以内的管道等全部重量。

三、泵、风机安装1、按不同类型分别以“台”为计量单位,以重量范围划分子目。

2、直联式的泵和风机，以本体和底座的总重量计算。

3、非直联式的泵和风机，以本体和底座的总重量计算，不包括电动机重量,但已包括电动机安装.四、压缩机安装1、按不同类型分别以“台”为计算单位，以重量范围划分子目。

计算重量时，按下列不同型号分别计算.(1）活塞式V、W型及扇型压缩机、压缩机组，按同一底座上的主机、电动机、仪表盘及附件、底座等的总重量计算.（2)立式及L型压缩机、螺杆式压缩机、离心式压缩机,不包括电动机等动力机械重量。

电动机另执行电动机安装定额.（3）往复式D、M、H型对称平衡压缩机,按主机、电动机及随主机成套供应的附属设备的总重量计算。

但附属设备和管道安装另行计算。

第二册电气设备安装工程一、变压器及配电设备1、变压器安装及干燥，按不同电压等级、不同容量分别以“台”为计量单位。

2、变压器油过滤，以“吨"为计量单位，其计算方法如下：（1）变压器安装，定额内未包括绝缘油的过滤.需过滤时，可按制造厂提供的油量计算。

(2)油断路器及其它充油设备的绝缘油过滤，可按制造厂规定的充油量计算.计算公式：油过滤数量(吨）=设备油重（吨）*(1+损耗率)3、断路器、负荷开关、电流互感器、耦合电容器、阻波器、电力电容器的安装以“台"为计量单位。

4、隔离开关、熔断器、避雷器、电抗器的安装,以“组"为计量单位，每组按三相计算。

5、结合滤波器的安装，以“套"为计量单位。

全国统一安装工程工程量计算规则第一册机械设备安装工程一、定额内凡以设备重量（吨）为计量单位，或以设备重量范围划分时，均以设备的铭牌重量为准；如无铭牌重量，则以产品目录、样本、说明所注明的净重量为准。

二、计算设备重量时，除定额另有规定者外，均包括随主机供货的、与设备联体的电机、屏盘、安全罩、平台、梯子、栏杆、支架以及设备本体第一个法兰以内的管道等全部重量。

三、泵、风机安装1、按不同类型分别以“台”为计量单位，以重量范围划分子目。

2、直联式的泵和风机，以本体和底座的总重量计算。

3、非直联式的泵和风机，以本体和底座的总重量计算，不包括电动机重量，但已包括电动机安装。

四、压缩机安装1、按不同类型分别以“台”为计算单位，以重量范围划分子目。

计算重量时，按下列不同型号分别计算。

（1）活塞式V、W型及扇型压缩机、压缩机组，按同一底座上的主机、电动机、仪表盘及附件、底座等的总重量计算。

（2）立式及L型压缩机、螺杆式压缩机、离心式压缩机，不包括电动机等动力机械重量。

电动机另执行电动机安装定额。

（3）往复式D、M、H型对称平衡压缩机，按主机、电动机及随主机成套供应的附属设备的总重量计算。

但附属设备和管道安装另行计算。

第二册电气设备安装工程一、变压器及配电设备1、变压器安装及干燥，按不同电压等级、不同容量分别以“台”为计量单位。

2、变压器油过滤，以“吨”为计量单位，其计算方法如下：（1）变压器安装，定额内未包括绝缘油的过滤。

需过滤时，可按制造厂提供的油量计算。

（2）油断路器及其它充油设备的绝缘油过滤，可按制造厂规定的充油量计算。

计算公式：油过滤数量（吨）=设备油重（吨）*（1+损耗率）3、断路器、负荷开关、电流互感器、耦合电容器、阻波器、电力电容器的安装以“台”为计量单位。

4、隔离开关、熔断器、避雷器、电抗器的安装，以“组”为计量单位，每组按三相计算。

5、结合滤波器的安装，以“套”为计量单位。

每套包括结合滤波器和单极刀闸安装；不包括抱箍、钢支架、紫铜母线的安装，另套本册定额相应项目。

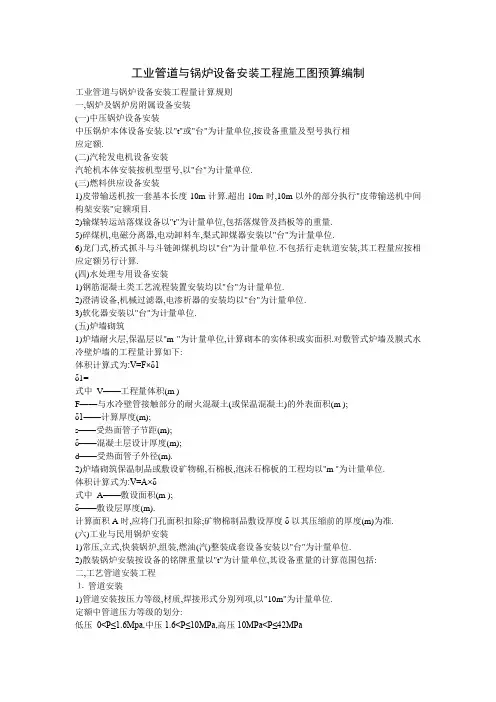

工业管道与锅炉设备安装工程施工图预算编制工业管道与锅炉设备安装工程量计算规则一,锅炉及锅炉房附属设备安装(一)中压锅炉设备安装中压锅炉本体设备安装.以"t"或"台"为计量单位,按设备重量及型号执行相应定额.(二)汽轮发电机设备安装汽轮机本体安装按机型型号,以"台"为计量单位.(三)燃料供应设备安装1)皮带输送机按一套基本长度10m计算.超出10m时,10m以外的部分执行"皮带输送机中间构架安装"定额项目.2)输煤转运站落煤设备以"t"为计量单位,包括落煤管及挡板等的重量.5)碎煤机,电磁分离器,电动卸料车,梨式卸煤器安装以"台"为计量单位.6)龙门式,桥式抓斗与斗链卸煤机均以"台"为计量单位.不包括行走轨道安装,其工程量应按相应定额另行计算.(四)水处理专用设备安装1)钢筋混凝土类工艺流程装置安装均以"台"为计量单位.2)澄清设备,机械过滤器,电渗析器的安装均以"台"为计量单位.3)软化器安装以"台"为计量单位.(五)炉墙砌筑1)炉墙耐火层,保温层以"m "为计量单位,计算砌本的实体积或实面积.对敷管式炉墙及膜式水冷壁炉墙的工程量计算如下:体积计算式为:V=F×δ1δ1=式中V——工程量体积(m )F——与水冷壁管接触部分的耐火混凝土(或保温混凝土)的外表面积(m );δ1——计算厚度(m);s——受热面管子节距(m);δ——混凝土层设计厚度(m);d——受热面管子外径(m).2)炉墙砌筑保温制品或敷设矿物棉,石棉板,泡沫石棉板的工程均以"m "为计量单位.体积计算式为:V=A×δ式中A——敷设面积(m );δ——敷设层厚度(m).计算面积A时,应将门孔面积扣除;矿物棉制品敷设厚度δ以其压缩前的厚度(m)为准.(六)工业与民用锅炉安装1)常压,立式,快装锅炉,组装,燃油(汽)整装成套设备安装以"台"为计量单位.2)散装锅炉安装按设备的铭牌重量以"t"为计量单位,其设备重量的计算范围包括:二,工艺管道安装工程⒈管道安装1)管道安装按压力等级,材质,焊接形式分别列项,以"10m"为计量单位.定额中管道压力等级的划分:低压0<P≤1.6Mpa,中压1.6<P≤10MPa,高压10MPa<P≤42MPa⒉管件连接1)各种管件连接均按压力等级,材质,焊接形式,不分种类,以"10个"为计算单位.2)管件连接中已综合考虑了弯头,三通,异径管,管帽,管接头等管口含量的差异,应按设计图纸用量,执行相应定额.⒊阀门安装1)各种阀门按不同压力,连接形式,不分种类以"个"为计量单位.压力等级按设计图纸规定执行相应定额.2)各种法兰阀门安装,均不包括配用法兰的安装,应按阀门安装与法兰安装分别计算工程量.定额中只包括一个接口的垫片和螺栓连接,另一个接口的垫片和螺栓连接包括在配用法兰安装项目中.3)减压阀直径按高压侧计算.4)电动阀门安装包括电动机安装.检查接线工程量应另行计算.5)阀门安装综合考虑了壳体压力试验(包括强度试验和严密性试验),解体研磨工序内容,执行定额时,不得因现场情况不同而调整.6)阀门壳体液压试验介质是按普通水考虑的,如设计要求用其他介质时,可作调整.7)阀门安装不包括阀体磁粉探伤,密封作气密性试验,阀杆密封添料的更换等特殊要求的工作内容.8)直接安装在管道上的仪表流量计执行阀门安装相应项目乘以系数0.7.9)中压螺纹阀门安装执行低压相应项目,人工乘以系数1.2.10)除污器,套筒补偿器,阻火器,窥视镜,水表等的安装,应按不同压力,规格,连接形式,以"个"为计量单位,执行阀门安装相应定额,本身价值另行计算.⒋法兰安装1)低,中,高压管道,管件,法兰,阀门上的各种法兰安装,应按不同压力,材质,规格和种类,分别以"副"为计量单位.压力等级按设计图纸规定执行相应定额.定额基价中已包括法兰,螺栓安装连接费和垫片工料费(高压不包括垫片价),但不包括法兰和螺栓本身价值,应根据配用法兰片数和螺栓数量(加3%损耗率)计算其价值.如果螺栓规格和数量在设计图中未作规定时,可根据法兰的压力级别和密封面形式,按本册定额附录中的"法兰螺栓重量表"计算.当法兰接口只配用一片法兰,另一片法兰是设备或管道配件的本体法兰时,属于单片法兰安装,可按法兰安装(一副)相应定额基价乘以系数0.61 计算,螺栓数和垫片不变,法兰本身价值按一片计算.5.管道压力试验,吹扫与清洗按不同的压力,规格,不分材质以"100m"为计量单位.6.无损探伤与焊缝热处理1)管材表面磁粉探伤和超声波探伤,不分材质,壁厚以"m"为计量单位.2)焊缝X光射线,r射线探伤,按管壁厚不分规格,材质以"张"为计量单位.3)焊缝超声波,磁粉及渗透探伤,按规格不分材质,壁厚以"口"为计量单位.7.其他1)一般管道制作安装以"t"为计量单位,适用于单件重量在100kg以内的管架制作安装;单件重量大于100kg的管架制作安装应执行相应定额.2)木垫式管架重量中不包括木垫重量,但木垫安装已包括在定额内.3)分气缸,集气罐分制作于安装两个项目,制作以"kg"为计量单位;安装以"个" 为计量单位;不包括附件安装,应按相应定额另行计算.6)套管制作与安装,按不同规格,分一般穿墙套管和柔,刚性套管,以"个"为计量单位,所需的钢管和钢板已包括在制作定额内,执行定额时应按设计及规范要求选用项目.课后总结课程小结本节主要讲授锅炉房工艺管道工程工程量计算规则,注意对以下内容的总结:1.各分项工程工程量计量单位;各分项工程工程量计算规则:2.各分项工程包含工作内容与不包含的工作内容;3.不同定额,定额不同章,节执行界限的划分.复习巩固1.工艺管道与室外管道分界线的划分方法2.管道支架的制作安装,设备支架制作安装工程量统计方法3.计算法兰安装工程量应注意哪些问题哪些部位计算成副法兰哪些部位计算单片法兰污器安装套用什么定额,5.钢板烟道制作安装工程量如何计算6.除锈,刷油与绝热工程工程量分别用什么单位计算经验与体会内容多,要在理解的基础上加强记忆,在理解的基础上注重应用.需改进的地方加强举例,加强现场教学.学生反馈意见内容太多,老师的分类和总结有助于对内容的掌握.听课教师反馈意见1.思路清晰,内容交代清楚,概念准确,分析透彻,重点难点突出;2.充分利用教学课件,有助于理解;3.省,市地方文件的补充,增加了内容的实用性.课时授课计划授课日期日/月星期)日/月星期)日/月(星期)日/月星期)班级供暖,空调课时量计划6 学时实际6 学时教学课题第二节工业管道与锅炉设备安装工程施工图预算编制实例教学目的熟悉本例题所选用定额及有关规定,熟悉施工图纸与施工说明;熟悉掌握工程量计算规则,工程量计算方法,会统计计算工程量;会套定额计算直接工程费;4.能够按照费用标准取费,确定锅炉房工艺管道工程总造价.教学重点1.划分和排列分项工程项目;2.管道安装,管件连接,阀门安装,法兰安装,水箱制作与安装,分,集水器安装工程量计算办法;3.管道支架制作安装工程量计算办法;4.除锈,刷油,绝热工程量的换算.教学难点1.支架数量的计算与支架重量的确定方法.2.单片法兰,成副法兰工程量的计算;课堂类型案例课教学方法启发式,导入式,分解自学,归纳总结,复习提高教学手段《安装工程预算定额》手册教学过程时间安排1,组织教学3 分5,课堂练习65 分2,复习提问7 分6,小结15 分3,新课导出5 分7,布置作业5 分4讲授新知识分第二节工业管道与锅炉设备安装工程施工图预算编制实例一,所用定额及有关规定在编制施工图预算时,本专业涉及到的定额有《全国统一安装工程预算定额》第一,三,四,五,六,八,十,十一册及建筑工程预算定额等.必须严格按各册定额规定执行.二,施工图纸和施工说明(略)三,划分和排列分项工程项目1.本例快装锅炉成套设备(包括锅炉本体,上煤机,除渣机,送风机,引风机,除尘器和锅炉烟气出口至除尘顺之间的烟道)安装,水处理设备安装,执行全国统一安装工程预算定额第三册"热力设备安装工程"预算定额;2.水泵安装和拆装检查,执行第一册"机械设备安装工程"预算定额;3.工艺管道系统安装执行第六册"工业管道工程"预算定额;4.水箱制作,安装,执行第八册"给排水,采暖,燃气工程"预算定额;5.钢板烟道的制作,安装,执行第五册"静置设备与工艺金属结构制作安装工程"预算定额;6.温度计,压力表安装,执行第十册"自动化控制仪表安装工程"预算定额;7.管道,支架,设备的绝热,除锈,刷油工程,执行第十一册"刷油,防腐蚀,绝热工程"预算定额;8.埋地钢管沟槽挖,填土执行"建筑工程"预算定额.分项工程划分如下:(一)水泵安装与拆装检查(二)快装锅炉成套设备安装(三)离子交换器安装(四)地脚螺栓孔和设备基础灌浆(以上属于第一册和第三册定额范围)(五)烟道制作安装(上项属于第五册定额范围)(六)管道系统及构件安装1.管道安装(1)焊接钢管安装(螺纹连接)(2)焊接钢管安装(焊接)(3)无缝钢管安装(焊接)(4)塑料管安装(焊接)2.管件连接(1)螺纹管件连接(2)钢制焊接管件连接(包括温度计,压力表接口)(3)塑料管件连接(4)塑料管煨弯3.阀门安装(1)螺纹阀门安装(2)法兰阀门安装(3)塑料阀门安装4.安全阀安装5.除污器安装(除污器购置成品)6.分,集水缸安装(分,集不缸购置成品)7.法兰安装(1)平焊钢法兰安装(2)塑料法兰安装8.支架制作安装9.管道水压试验10.管道水冲洗11.钢板水箱制作与安装12.温度计,压力表安装.(以上属于第六册,第八册和第十册定额范围)(七)绝热工程1.管道绝热2.管道绝热保护层安装3.分,集水缸绝热4.分,集水缸绝热保护层安装(八)除锈刷油工程1.管道除锈刷油2.设备除锈刷油3.支架除锈刷油4.水箱除锈刷油5.烟道除锈刷油6.绝热保护层刷油(以上属于第十一册定额范围)(九)埋地钢管挖沟槽与回填土四,工程量计算(一)水泵安装与拆装检查水泵安装与拆装检查以"台"为计量单位,按泵的重量"t"选套定额子目.本例水泵:0.5t以内泵7台,其中四台立式泵每台重量(包括电机,以下同)98kg,两台循环泵每台177kg,一台塑料泵45.5kg,水泵总重量791.5kg.(二)快装锅炉成套设备安装快装锅炉成套设备安装以"台"为计量单位,按锅炉供热量"MW"不同选套定额子目.本例每台锅炉供热量为1.4MW,共两台.(三)钠离子交换器安装离子交换器安装(包括本体配管,阀门和附件安装),以"台"为计量单位,并按交换器的软化水量"t/h"选套定额子目.本例有两台离子交换器,每台的软化水产量为2t/h.(四)地脚螺栓孔和设备基础灌浆地脚螺栓孔和设备基础灌浆以"m3"为计量单位.本例水泵地脚螺栓和基础灌浆已包括在其安装定额子目内,只有离子交换器安装需计算灌浆工程量.其地脚螺栓孔灌浆0.018m3,基础灌浆量0.151m3.计算公式如下:1,地脚螺栓孔灌浆量:V=(0.1m×0.1m)(螺纹孔横断面) ×0.3m(孔深度) ×6个(螺栓孔数)=0.018 m32,离子交换器基础灌浆量:V=1.6m×1.6m (基础平面尺寸) ×0.03m(灌浆厚度) ×2个(数量)=0.15 m3(五)烟道制作安装烟道制作安装以"kg"为计量单位.本例烟道规格,尺寸见图7—1 中材料明细表.表中编号18烟道为锅炉配套供应,其安装已包括在快装锅炉成套设备安装定额项目内.编号19,20,21的烟道制作安装工程量347.06kg.其计算式如下:编号19烟道重量:[23.55(kg/m2) ×3.14×0.457m×3.5m (长度)] ×2=236.56 kg;编0.444m+0.253m号20变径管重量:[23.55(kg/m2)×(—————————+0.24m)×2×0.25m]×2=13.86 kg;2编号21烟道重量:[23.55(kg/m2)×(0.444m+0.24m)×2×1.5m] ×2=96.65kg.(六)管道系统及构件安装1. 管道安装锅炉房内管道分为烟焊接钢管,无缝钢管,塑料管等安装.本例中排水铸铁管和卫生间内给水管(属于暖卫工程)安装未计.工程量是按图注比例,以丈量为主计算的.为了便于计算,核查工程量,在图6―2 ,图6―3 上进行了部位编号.举例: 编号1-10,DN50焊接钢管29.39m.其计算式如下:[1.5m+0.37m+0.02m+0.15m(管道中心至内墙抹灰面距离)](室内外管道分界线即编号1至编号2立管中心水平距离)+(3.20m+1.50m(编号1至2的标高差)+(10.45m—0.15m)(编号6至7距离)+(3.20m—2.40m)(编号7至8标高差)+(0.7m+0.7m+0.2m—0.15)m(编号8至9距离)+(2.40m—1.90m)(编号9至10标高差)=29.39 m其中连接件,管架数量:压制弯头DN50,6个;挖眼三通DN50,1个;挖眼三通DN50×25,2个;单管支架DN50,6个注意: 统计管道安装工程量时应一并把管件数量统计出来,避免重复工作.2. 管件连接管件连接以"件"为计量单位.各种成品管件和现场制作的挖眼三通,焊接盲板及摔制变径管等,可直接按施工图盘点来确定其规格,数量.本例所需管件,在进行工程量计算时已统计出来,详见表6―2.工艺管道的管件连接数量如下:(1)螺纹管件连接①DN25管道,2件(黑铁弯头,2个).②DN32管道,12件(黑铁弯头,4个,活接头,8个).(2)钢制焊接管件连接①DN40管道,19件(压制弯头,14个,挖眼三通,5个).②DN50管道,44件(压制弯头,29个,挖眼三通,13个,焊接盲板,2个).③DN65管道,16件(压制弯头,14个,挖眼三通,2个).④DN80管道,4件(压制弯头,2个,挖眼三通,2个).⑤DN125管道,17件(压制弯头17个).⑥DN150管道,14件(压制弯头6个,挖眼三通5个,焊接盲板2个,缩制变径管1个)⑦D133管道,1件(煨制弯头1个).⑧D159管道,8件(煨制弯头3个,挖眼三通3个,焊接盲板1个,缩制变径管1个).⑨管道上压力表接口DN15,8件(水泵出水管6个,循环泵入口管上2个).(3)塑料管件连接,9件(塑料弯头,8个,挖眼三通,1个).(4)塑料管煨弯DN25,8个.3. 阀门安装(1)螺纹阀门安装.①螺纹闸阀Z15T-10,DN25,4个(其中分水缸上2个)②螺纹闸阀Z15T-10,DN32,8个.③螺纹止回阀H12X-10,DN32,4个(2)法兰阀门安装.①法兰闸阀Z41T-10,DN50,6个.②法兰闸阀Z41T-10,DN100,4个.③法兰止回阀H41T-10,DN100,2个.④法兰闸阀Z41T-10,DND125,8个.⑤法兰闸阀Z41T-10,DND150,2个.(3)塑料阀门安装塑料法兰截止阀DN25,1个.4. 安全阀安装安全阀安装以"个"为计算单位.本例需单独计算安全阀安装工程量的,仅在循环泵入口总管上有1个(DN50).5. 除污器安装除污器安装以"个"为计量单位,按公称直径相同的法兰阀计算.本例题采用DN150立式除污器,数量1个.6. 分,集水缸安装分,集水箱安装以"个"为计量单位,并按每个分,集水缸重量不同选套定额子目.本例分,集水缸数量2个,每个分集水缸重量112.13 kg.其计算式如下:筒体重量:62.54(kg/m)×(1.5m-0.106m×2)=80.55 kg封头重量:7.97(kg/个)×2个=15.94kg短管重量:15.04×0.3+17.81×0.15=7.18(kg)法兰重量:2.7×2+3.06×1=8.46(kg)7. 法兰安装法兰安装分为成付法兰和单片法兰安装.本例给水管引入口立管上DN50阀,水箱上进水管DN50阀,水箱下泄水管DN50阀和水箱接口的DN32,DN50,DN80法兰,编号45至46立管上DN50阀,塑料泵进水管上DN25塑料阀所需法兰为成副法兰安装外,其它处法兰均为单片法兰安装.(1)成副法兰安装①平焊钢法兰DN32,4副(M16×50带帽螺栓16套)②平焊钢法兰DN50,8副(M16×55带帽螺栓32套)③平焊钢法兰DN80,2副(M16×60带帽螺栓8套)④塑料焊法兰DN25,1副(M12×45带帽螺栓4套).(2)单片法兰安装①平焊钢法兰DN32,8片(M16×50带帽螺栓32套)②平焊钢法兰DN40,6片(M16×55带帽螺栓24套)③平焊钢法兰DN50,9片(M16×55带帽螺栓36套)④平焊钢法兰DN65,5片(M16×60带帽螺栓20套)⑤平焊钢法兰DN100,4片(M16×65带帽螺栓32套)⑥平焊钢法兰DN125,8片(M16×65带帽螺栓64套)⑦平焊钢法兰DN150,4片(M20×70带帽螺栓32套)⑧塑料法兰DN25,3片(M12×45带帽螺栓12套)8. 支架制作安装(方法同第五章)9. 管道水压试验管道水压试验以"100m"为计量单位.本例管道长度见表6- 1 .10. 管道水冲洗管道水冲洗以"100m"为计量单位.11. 钢板水箱制作与安装(1)钢板水箱制作.钢板水箱制作以"kg"为计量单位,并按每个水箱重量不同选套定额子目.本例为1个矩形隔板式钢板水箱重量2590kg(其中:箱底δ=6mm,箱壁δ=5mm,钢板重量2207 kg,∟60×6角钢重量383 kg.(2)钢板水箱安装.钢板水箱安装以"个"为计量单位,并按水箱总容量选套定额子目.本例水箱总容量23.53m3(4.2m×2.8m×2.0m),数量1个.12. 温度计,压力表安装(1)安装温度计安装.温度计安装以"支"为计量单位.本例共2支.(2)压力表安装.压力表安装以"块"为计量单位.本例共10块(其中电触点式压力表1块).(七)绝热工程1. 管道绝热(方法同第五章)2. 管道绝热保护层安装(方法同第五章)3.分,集水缸绝热分,集水缸采用岩棉毡(δ=40mm)保温.分,集水缸绝热工程量0.157 m3,其计算式如下:筒体绝热体积:V=0.459(m3/10m,查附录Ⅰ)×[0.15(10m)-0.011(10m)×2m] (筒体D+1.033δ长度)×2=0.118 m3;封头绝热体积:V=(—————)2×π×1.6×1.033δ×n(封头个数)=20.325m+1.033×0.04m(———————————)2×3.14×1.6×1.033×0.004m×4=0.028 m3;DN125短管绝热体2积:V=0.235(m3/10m)×0.015(10m)×2=0.007 m3;DN150短管绝热体积:V=0.268(m3/10m)×0.015(10m)×1=0.004 m3.4.分,集水缸绝热保护层安装绝热保护层安装以"m2"为计量单位.本例分,集水缸保护层工程量4.56m2,其计算式如下:筒体保护层表面积:A=13.1(m2/10m )(查附录Ⅰ)×0.1288(10m)=1.687m2×2=3.375 m2;封头保护层表面积:D+2.1δ 0.325m+2.1×0.04mA=(————)3×π×1.6×n=(———————————)2×3.14×1.6×4= 0.841 m2;2 2DN125短管保护层表面积:A=6.095(m2/10m ) (查附录Ⅰ)×0.015 (10m)×2=0.219 m2;DN150短管保护层表面积:A=8.08(m2/10m )×0.015(10m)×1=0.12 m2.(八)除锈刷油工程1.管道除锈与刷油(方法同第五章)2.设备除锈刷油本例分,集水缸,除污器均为成品已刷防锈漆,只有除污器刷面漆.除污器表面刷调合漆工程1.063m2,其计算式如下:筒体表面积:A=πLD=3.14×0.16m×0.414m=0.793 m2;顶,底表面积:A=π×(D/2)2×n=3.14×(0.414/2)2×2=0.27 m2.3.支架除锈刷油支架除锈与刷油以"kg"为计量单位.见支架制作安装项目.4.水箱除锈刷油水箱除锈刷油以"m2"为计量单位.本例水箱除锈后内外表面均刷两道防锈漆,外表面在刷两道灰色调合漆.水箱内外表面除锈和刷防锈工程量97.41 m2,外表面刷调合漆37.52 m2.其计算式如下:水箱内表面面积:[(4.2m+2.8m)×2+(2.8m×2×2)(隔板双面)+4.2m×2.8m×2](钢板表面积)+[5.8(m2/100kg)×3.85(100kg)×0.5(减半)](角钢表面积)=59.89 m2;水箱表面积:(4.2m+2.8m) ×2+(4.2m×2.8m)×2=37.52 m2.5.烟道除锈刷油烟道除锈刷油以"m2"为计量单位.本例烟道除锈后刷黑色酚醛烟囱漆两道,烟道除锈,刷烟囱漆工程14.74m2.其计算式如下:编号19烟道表面积:3.14×0.475m×3.5m×2=10.05 m2;编号20变径管表面积:0.444m+0.253m[(———————+0.24m)×2]×0.25m×2=0.588 m2;编号21烟道面积:[(0.444m+0.24m)×2]2×1.5m×2=4.104 m2.6.绝热保护层刷油以"m2"为计量单位,本例玻璃布外刷调合漆两道.管道保护层刷调合漆工程量67.96 m2,分,集水缸保护层刷调合漆工程量4.56 m2.其计算式见绝热保护层安装项目.(九)埋地钢管挖沟槽与回填土管沟挖土与回填土以"m3"为计量单位.本例挖沟槽宽度0.6m,室内管沟深度0.5m,室外管沟深度1.5m,不需放坡.人工挖沟槽和回填土工程量11.69 m3.(1)室内沟槽挖土,回填土工程量6.83 m3.其计算式如下:管沟长度:(2.7m+2.4m+0.6m)×2+10.65m+0.7m=22.75 m.管沟体积:V=0.6m×0.5m×22.75m=6.83 m3.(2) 室外沟槽挖土,回填土工程量4.86m3其计算式如下:管沟体积:V=0.6m×1.5m×5.4m(管沟长度)=4.86 m3.其它步骤同第五章(略)课后总结课程小结本节内容同学们不很熟悉,计划安排2学时参观,2学时统计计算工程量,2学时计算确定安装工程费用.1.各分项工程项目名称及各分项工程工程量计量单位;2.各分项工程工程量数量的确定方法;3.不同定额,定额不同章,节执行界限的划分.复习巩固锅炉房工艺安装工程应划分那些分项工程项目如何计算管件连接工程量如何计算成副法兰安装工程量如何计算单片法兰安装工程量未计价主材预算价格是如何处理的本工程中借套定额的项目有哪些本工程中特殊部位与特殊项目的采用了什么处理办法,是否合理。

安装工程定额说明与计算规则安装工程定额是指对于各类安装工程项目，根据工程量、工作内容、单位工程面积等因素进行科学合理计算，确定工程费用的一个标准。

它是对安装工程项目进行计量、计价和定额管理的依据。

安装工程定额说明和计算规则是编制安装工程定额的基本原则和方法，是指导安装工程定额编制工作的规程和规范。

1.确定安装工程的计量单位：根据安装工程的不同性质和特点，确定适宜的计量单位。

常见的计量单位有数量、面积、长度、容积等。

在确定计量单位时，要考虑到安装工程的实际情况，避免计量单位过大或过小，不便于计量和计价。

2.制定安装工程定额的基本原则：包括勤俭节约、科学合理、公平公正、高效便捷等原则。

这些原则是编制安装工程定额必须遵循的基本准则，有利于控制工程成本，提高工程质量，保证工程安全。

3.确定安装工程的划分方法：根据安装工程的性质和工程量的大小，确定适宜的划分方法。

可以按照工程部位划分，也可以按照工作内容划分，还可以按照单位工程面积划分。

划分好单位工程有利于计算和比较工程造价，有利于编制和使用安装工程定额。

4.确定安装工程的工作内容和工程量：根据安装工程的设计文件和施工方案，确定工程的具体工作内容和工程量。

工作内容包括材料、设备和施工工艺等方面的内容，工程量包括数量、长度、面积、容积等指标。

5.编制安装工程定额表：根据上述确定的安装工程的工作内容和工程量，按照一定的格式和要求，编制安装工程定额表。

安装工程定额表一般包括项目编号、项目名称、计量单位、工程量、定额单价、定额费用等内容。

6.修订和更新安装工程定额表：随着技术的发展和市场的变化，安装工程的工作内容和工程量也会发生变化。

因此，要定期对安装工程定额表进行修订和更新，确保定额表的科学合理。

总之，安装工程定额说明和计算规则是编制安装工程定额的基本原则和方法，对于科学计算安装工程的成本，提高工程质量和控制工程风险具有重要的意义。

通过合理编制和使用安装工程定额，可以为安装工程项目的管理和经济决策提供参考依据。
