温州世贸中心大厦工程通风与空调施工组织设计

办公楼大楼通风空调工程施工组织设计方案项目背景本文档旨在提供一份完整的办公楼大楼通风空调工程施工组织设计方案。

该方案将确保在施工过程中高效、安全地完成通风空调工程，以提供舒适的工作环境。

施工组织设计人员组织1. 设立工程项目经理，负责整个通风空调工程项目的统筹管理。

2. 成立施工组，包括施工管理员、技术员、安全员和质检员等，负责具体的施工任务和监督。

施工阶段1. 建立详细的工程施工计划，包括时间安排、工作内容和资源分配等。

2. 检查并确保施工现场符合安全标准和法规要求。

3. 进行通风空调设备的安装和调试，确保其正常运行。

4. 安装通风管道和空调设备，包括空调机组、风机盘管以及相应的管道和电气连接等。

5. 进行系统的调试和试运行，确保其稳定和有效。

6. 对施工过程进行定期检查和质量控制，及时解决施工中的问题。

安全管理1. 制定详细的安全管理计划，包括施工现场的安全设施和应急措施等。

2. 培训施工人员，确保他们了解安全规范和操作程序。

3. 定期进行安全检查，及时消除施工现场的安全隐患。

4. 确保施工过程中使用的设备和材料符合安全要求。

质量控制1. 制定质量检查计划，对施工过程中的关键节点和关键工作进行检查和验收。

2. 严格按照设计规范和标准施工，确保施工质量。

3. 监督并确保施工过程中的材料选用符合质量要求。

4. 定期进行质量检测，确保施工质量的可控性和可追溯性。

风险控制1. 识别施工过程可能存在的风险，并制定相应的风险控制措施。

2. 保持良好的施工记录，方便事后追溯和处理问题。

3. 定期召开施工进展会议，及时沟通和解决问题。

通过以上的施工组织设计方案，我们将能够高效、安全地完成办公楼大楼通风空调工程。

这将为员工提供一个舒适、健康的工作环境，提高工作效率和员工满意度。

注意：本文档所述内容仅供参考，请在实际施工前与相关专业人士进行确认。

完整版办公楼大楼通风空调工程施工组织设计方案结束。

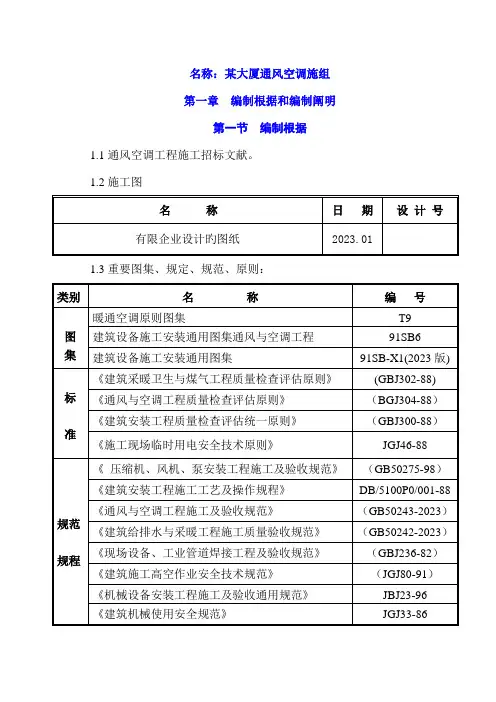

名称：某大厦通风空调施组第一章编制根据和编制阐明第一节编制根据1.1通风空调工程施工招标文献。

1.2施工图1.3重要图集、规定、规范、原则：第二节编制阐明大厦是集办公、商业、宾馆为一体旳综合性智能大厦，建筑地点位于。

本工程占地面积5652.8M2，总建筑面积73897.5M2。

本工程量大、质量规定高，工期紧，必须具有较高旳组织协调、施工管理、技术性能、充足旳机械设备和施工物资储备能力才能圆满地完毕本工程旳施工。

本《施工组织设计》是工程施工旳技术性文献，编制时对工期、质量目旳、项目管理组织机构设置与劳动力组织、施工进度计划控制、机械设备及周转材料配置、重要技术措施、安全、文明施工等诸多原因尽量做了充足考虑，突出其科学性、使用性及针对性。

在分项工程实行前还要编制详细旳施工方案、措施及作业指导书，指导工程施工，控制工序质量，保证本工程在确定旳工期内完毕通风空调工程旳所有施工内容，质量达市优质样板工程等级。

第三节本工程确定旳施工目旳充足发挥集团优势和成熟旳民用工程施工经验、严格管理、科学组织，保证完毕如下目旳:1、工程质量目旳：到达国家工程质量检查评估原则旳优良等级，争创鲁班奖。

2、施工工期目旳：在协议工期内完毕空调、通风安装工程旳所有施工任务。

3、安全施工目旳：消灭责任死亡事故，多人伤亡事故和重大财产损失事故，年重伤率控制在0.5‰。

4、文明施工目旳：到达市级示范文明施工工地原则，努力做好现场管理，场容场貌创一流水平。

第二章工程概况第一节总述厦是集办公、商业、宾馆为一体旳综合性智能大厦，建筑地点位于。

本工程占地面积5652.8M2，总建筑面积73897.5M2。

空调系统分两部分设计，即七层如下裙房办公室、酒店客房等按集中供冷设计，设计冷量为3321KW（945RT）；八层以上办公区为满足空调计费、使用灵活旳规定设置水源热泵空调系统（水冷集中空调系统），设计冷量为5175KW（1472RT）；空调工程总设计冷量为2417RT。

目录附录：一、机械设备配备计划……………………………….……………二、劳动力调配计划……………………………….………………三、周转材料调配计划……………………………….……………第一章工程综合说明一、工程概况国际商贸城二期工程位于国际商贸城园区区块内，总建筑面积约万平方米。

由、(含连接体)两个市场交易区组成，主体建筑层数为六层，其中地下一层，地上五层，层高为—米，结构类型为全框架，全现浇。

土建工程于年月日开工，年月日竣工。

本次招标范围的暖通安装工程由、区(含连接体)两个标段组成，区建筑面积约万平米，区(含连接体)建筑面积约万平米。

每个标段暖通安装工程共分为三大系统，空调系统、通风系统、消防防烟、排烟系统(由消防施工单位施工)。

地下层为汽车库、设备用房等，战时为六级人防人员掩蔽工事。

设置机械强制通风系统，排风量按次换气数计算，送风量按次换气量计算。

排风系统兼作火灾时机械排烟系统，送风系统兼作火灾时补风系统。

排烟风机、送风机均设于地下层顶部夹层内，夹层底距地面净高米，夹层内楼板采用无梁设计，底部开检修孔，系统结合，改善车库空气品质。

一至三层展示交易区为中央空调系统，在地下层设置集中冷冻机房，机组采用水冷离心式冷水机组。

展示交易区的大空间空气调节由组装式变风量空气处理机组，采用一次回风方式实现。

组装式变风量空气处理机组由新风回风混合过滤消声段(袋式过滤器)、表冷段(含挡水板)、送风机段(配多速电机)、送风消声段组成，分别置于地下层与五层空气处理机房内，风管通过独立防火竖井穿越楼层，分别在吊顶内敷设保温风管，顶部散流器送风，每个商位设一个带风量调节阀的散流器，公共走道下部集中回风至空调机房。

四至五层商务洽谈区为分户小型中央空调系统，采用风冷热泵型管道式空调机组。

室内机采用软管连接送风静压箱，散流器的方式进行送风。

以上机组仍采用风管送风形式，以免风量失衡。

室外机组要求均为上吹形式，以适应屋顶散热状况。

本工程中，室外机位置高于室内机，要求室外机与室内机允许高差不小于米，室内外机连接管允许等效长度不小于米。

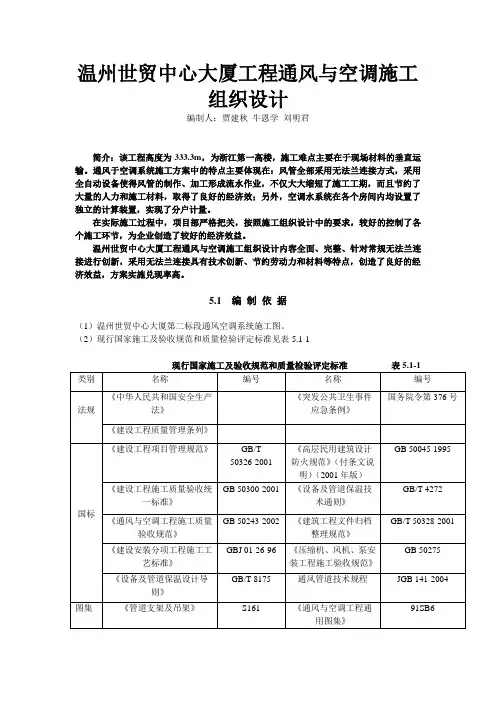

温州世贸中心大厦工程通风与空调施工组织设计编制人：贾建秋牛恩学刘明君简介：该工程高度为333.3m，为浙江第一高楼，施工难点主要在于现场材料的垂直运输。

通风于空调系统施工方案中的特点主要体现在：风管全部采用无法兰连接方式，采用全自动设备使得风管的制作、加工形成流水作业，不仅大大缩短了施工工期，而且节约了大量的人力和施工材料，取得了良好的经济效；另外，空调水系统在各个房间内均设置了独立的计算装置，实现了分户计量。

在实际施工过程中，项目部严格把关，按照施工组织设计中的要求，较好的控制了各个施工环节，为企业创造了较好的经济效益。

温州世贸中心大厦工程通风与空调施工组织设计内容全面、完整、针对常规无法兰连接进行创新，采用无法兰连接具有技术创新、节约劳动力和材料等特点，创造了良好的经济效益，方案实施兑现率高。

5.1 编制依据（1）温州世贸中心大厦第二标段通风空调系统施工图。

（2）现行国家施工及验收规范和质量检验评定标准见表5.1-15.2 工程概况5.2.1 整体概况本工程为温州世贸中心第二标段，位于温州市解放南路改建区8号地块，建筑面积：地上177637m2；建筑高度：323.3m；层数：地上68层。

本工程为温州世贸中心大厦地上1层至地上68层部分。

其中1~5层为商场；6、7层为娱乐、健身、饮食等，属宾馆部分；8~51层为办公部分；52层以上为宾馆客房、休闲、观光等部分。

总建筑高度约为266.1m。

本项目空调通风设计内容：冬夏两季提供舒适空调环境（保证足够新鲜空气量），过度季节提供良好通风条件，对建筑各区域进行全面防、排烟设计。

5.2.2 系统简介能源中心设在地下3层，冷、热水系统根据使用功能、使用时间的不同特点分商场和主楼两区域，由各管井分送至各区域。

其中8号地块1~5层商场、地下室、9号地块属商场系统。

8号地块6层以上属主楼系统。

商场系统冷冻水供、回水温度为6~12℃，热水供、回水温度为62~50℃。

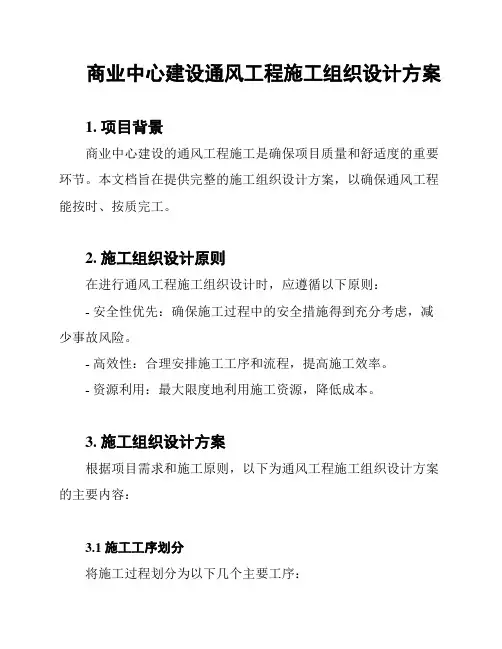

商业中心建设通风工程施工组织设计方案1. 项目背景商业中心建设的通风工程施工是确保项目质量和舒适度的重要环节。

本文档旨在提供完整的施工组织设计方案，以确保通风工程能按时、按质完工。

2. 施工组织设计原则在进行通风工程施工组织设计时，应遵循以下原则：- 安全性优先：确保施工过程中的安全措施得到充分考虑，减少事故风险。

- 高效性：合理安排施工工序和流程，提高施工效率。

- 资源利用：最大限度地利用施工资源，降低成本。

3. 施工组织设计方案根据项目需求和施工原则，以下为通风工程施工组织设计方案的主要内容：3.1 施工工序划分将施工过程划分为以下几个主要工序：1. 前期准备工作：包括材料准备、设备调试等。

2. 预制工作：制造通风设备和组件，并进行质量检验。

3. 安装施工：根据设计图纸进行通风设备的安装和连接。

4. 调试验收：对完成的通风系统进行调试和质量验收。

5. 收尾工作：清理施工现场、整理文件等。

3.2 施工流程安排在施工期间，按照以下流程进行：1. 前期准备：确定施工队伍、购买所需材料、安排设备调试等。

2. 预制工作：组织制造通风设备和组件，并进行质量检验。

3. 安装施工：按照设计图纸和施工要求，进行通风设备的安装和连接。

4. 调试验收：对完成的通风系统进行调试，确保正常运行，并进行质量验收。

5. 收尾工作：清理施工现场、整理文件，并进行最终验收。

3.3 安全措施为确保施工过程的安全，需要采取以下措施：1. 确保工人佩戴安全防护装备，例如安全帽、手套等。

2. 建立安全警示标识，提示施工区域的安全注意事项。

3. 定期进行施工现场安全检查，以排除隐患。

4. 提供紧急救援设备和培训，以应对突发情况。

4. 总结本文档提供了完整的商业中心建设通风工程施工组织设计方案，包括工序划分、施工流程安排和安全措施。

遵循这些方案，能够确保通风工程在安全、高效的条件下完成。

温州世贸中心大厦结构分析温州世贸中心大厦位于温州市区解放南路街区八、九号地块，东临解放南路、南至马鞍池路、西北面临商贸广场，地上68层、地下4层，共72层。

地上高333米，占地3.1万平方米，地上建筑面积超过18万平方米，地下7万多平方米，总建筑面积超过25万平方米，建筑规模相当于十五条五马街，是一座集商业、办公、观光、娱乐、餐饮、会议等功能为一体的综合性商贸办公大厦。

工程特点与难点：1.超高层建筑的垂直运输此工程建筑总高度323m，为超高层建筑。

解决主体塔楼的垂直运输问题是此工程的重点与难点。

2.混凝土结构施工模板的选型。

模板的选择将直接影响施工速度和工程的质量，对于模板的选择本工程有如下特点：（1）此工程建筑物最大高度323m；（2）平面面积较大，增加了施工组织的难度和模板等周转材料的投入量；（3）建筑构件多样，造成模板类型的多样化，增加了模板配置难度；特别是核心筒外部10～15层的斜框架柱，给模板的施工带来较大困难；3.高层测量工程此工程为超高层建筑，况且幕墙施工钢结构的吊装量比较大，因此对测量工程精度要求的比较高，测量的施工难度相当大，因此测量工程为此工程的重点与难点。

4.高性能混凝土施工此工程应用C60混凝土，其主要特点是，既能满足特殊结构对混凝土高强度等级的要求（一般要达到65Mpa以上），又能满足现代先进施工工艺，既可泵性能好的要求。

5.台风季节施工措施温州市每年7月至9月均有不同程度的台风，台风形成前一般为强热点风暴。

每次台风来临近中心最大风力在12级以上，同时会带来强降雨，将严重影响现场施工。

结构分析1.地下结构地下室因建筑层高限制,采用无梁楼盖体系,其他楼层为梁板结构。

2.地上结构温州世贸中心大厦主体结构的基本体系采用由钢筋混凝土外框筒和核心筒组成的筒中筒结构。

对于筒中筒的结构形式,由于使用功能的要求,不可避免地存在结构的过渡问题。

根据建筑设计和业主的要求,结构过渡层自10层开始。

空调通风工程施工组织设计一、工程概况本项目位于某大型商业综合体内，是一个大型商业办公楼的空调通风工程施工项目。

项目总建筑面积约为50000平方米，共有30层，包括商业、写字楼、酒店和会议等功能。

本工程设计为中央空调系统，采用新风机组及排风系统，属于大型空调通风系统。

二、工程施工方案1. 施工技术要点本项目的空调通风系统设计较为复杂，需要高效地进行施工，确保系统的稳定性和高效性。

因此，在施工前应对系统进行充分的设计和计划，并保证施工过程中的质量和安全。

2. 施工过程控制及管理在施工过程中，需对施工进度、质量、安全等进行全面的控制和管理。

为实现施工目标，需建立完善的施工组织设计方案，并按计划进行实施和检查。

3. 施工人员配备本工程需要专业的空调通风施工人员进行施工，施工人员需具备丰富的施工经验和技术水平，能够熟练操作各类施工设备和工具，并按照相关规定进行施工。

4. 安全措施施工中应严格遵守相关的安全规定，按照《建筑施工安全生产管理规定》，对施工现场进行全面的安全检查和防护措施，确保施工过程的安全性。

三、施工组织设计1. 施工队伍组织本项目需要组建一支专业的空调通风施工队伍，队伍人员需包括工程师、技术员、施工人员和监理人员，并确保每个人员的分工明确和履职到位，保证施工工作的高效性和质量。

2. 施工流程及进度计划根据项目需求和施工要求，制订详细的施工流程和进度计划，并设定每个阶段的施工节点和完成时间。

同时，根据实际情况对计划进行及时调整和修订，确保施工按计划进行。

3. 资源供应保障为保证施工的顺利进行，需保障施工所需的各类材料、设备和人力资源的供应。

同时，对这些资源进行有效的管理和调配，确保施工的高效进行。

4. 质量管理施工过程中需严格按照相关规定进行施工，对施工质量进行全面把控和检查。

设立质量检查组织进行定期检查和评估，确保施工的质量合格。

四、安全保障措施1. 安全教育培训对全体施工人员进行施工安全教育和培训，传达相关的安全生产知识和操作规程，使其充分了解施工过程中的安全风险和应急处理方法。

大厦空调施工组织设计一、项目背景随着经济的快速发展和城市人口的增加，大型商业综合体和高层建筑越来越多。

而这些大厦空调系统的设计和施工对于建筑的舒适度和能耗水平有着重要的影响。

因此，本文将对大厦空调施工组织设计进行探讨。

二、施工组织设计的目标1.提高施工效率。

通过合理安排工序和资源，尽可能缩短施工周期。

2.保证施工质量。

依据规范和要求，确保施工过程中的质量控制。

3.降低施工成本。

通过合理物资采购、工时安排和设备使用，降低施工成本。

4.提供良好的施工环境。

确保施工现场的安全、卫生和人员管理。

三、施工组织设计的内容1.项目计划在施工组织设计阶段，需要编制详细的项目计划。

项目计划包括施工工期、工序安排、关键路径、资源需求等内容。

通过项目计划，可以合理安排施工顺序，避免资源浪费和工期延误。

2.资源管理资源管理是施工组织设计的核心部分。

包括工程人员的配备、设备的选择和采购、物资的采购和供应等。

在施工过程中，需要根据工程进度和施工需求，及时调配人员和物资，确保施工的顺利进行。

3.施工工艺针对空调系统施工的具体工艺和步骤，进行详细的设计和安排。

包括空调设备的安装、管道布置、电气接线等。

通过合理的施工工艺，可以保证施工质量和效率。

4.安全管理安全管理是施工组织设计的重要内容。

需要对施工现场进行安全防护和管理，确保施工人员的安全。

包括编制安全管理计划、设置安全警示标识、定期进行安全教育培训等。

5.质量控制质量控制是施工组织设计的另一个重要内容。

需要制定质量管理措施和质量检查标准，并配备专业的技术人员进行质量检查和验收。

确保施工过程中的质量控制和质量监督。

6.环境保护在施工组织设计中要重视环境保护工作，减少施工对环境的影响。

采取合理的施工措施，减少噪音、污染物的排放，保护周围环境的安全和卫生。

四、施工组织设计的实施步骤1.项目调研和计划。

对项目进行详细的调研和分析，制定项目计划。

2.人员组织和资源配置。

根据项目计划，确定所需人员和资源，并按照规定进行组织和配置。

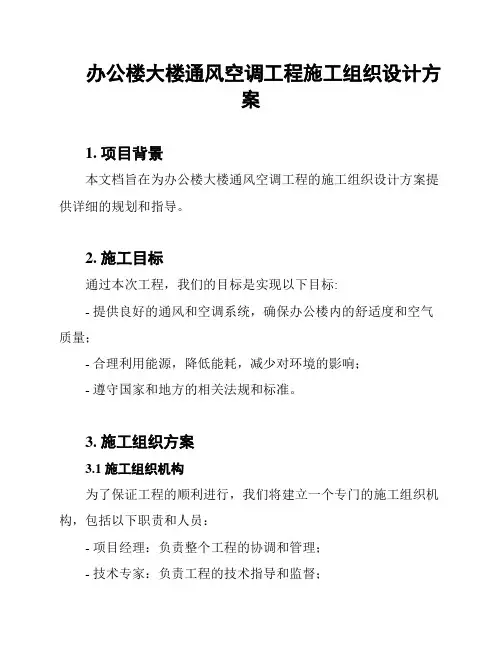

办公楼大楼通风空调工程施工组织设计方案1. 项目背景本文档旨在为办公楼大楼通风空调工程的施工组织设计方案提供详细的规划和指导。

2. 施工目标通过本次工程，我们的目标是实现以下目标:- 提供良好的通风和空调系统，确保办公楼内的舒适度和空气质量；- 合理利用能源，降低能耗，减少对环境的影响；- 遵守国家和地方的相关法规和标准。

3. 施工组织方案3.1 施工组织机构为了保证工程的顺利进行，我们将建立一个专门的施工组织机构，包括以下职责和人员：- 项目经理：负责整个工程的协调和管理；- 技术专家：负责工程的技术指导和监督；- 施工队伍：包括各种施工人员，如电气工程师、管道安装工等。

3.2 施工流程本工程的施工流程将按照以下步骤进行：1. 前期准备：包括施工材料的采购和准备工作；2. 基础建设：进行通风和空调系统的基础设施建设，包括风道和管道的敷设；3. 设备安装：安装通风和空调设备，如空调机组和风机等；4. 联调测试：对安装完成的设备进行联调，确保其正常运行；5. 完工验收：经过测试和调试后，对工程进行验收，确保其符合设计要求。

3.3 施工安全措施为确保施工期间的安全，我们将采取以下措施：- 建立安全管理制度，制订详细的安全操作规程；- 提供必要的安全防护设施和个人防护用具；- 对施工人员进行安全培训，加强安全意识。

4. 资源需求和进度计划4.1 资源需求为顺利完成该工程，我们需要以下资源：- 施工材料：根据设计要求和施工计划，准备必要的材料；- 人力资源：招募合适的施工人员，并提供必要的培训；- 设备：采购和租赁所需的施工设备。

4.2 进度计划具体的工程进度计划将根据实际情况编制，包括各个工作阶段的开始和完成时间，并考虑供货周期和工人调度等因素。

5. 施工质量控制为确保工程质量，我们将采取以下措施：- 严格按照设计图纸和规范要求进行施工；- 配备专业技术人员进行质量检查和监督；- 结合现场实际情况，及时调整施工方案。

通风空调施工组织设计1.1自动控制系统1.1.1自控范围：本建筑设BAS系统一套，纳入该系统的项目有：冷水机组，冷水及冷却水泵，冷却塔，空调机组，新风机组，进排风机，蒸汽锅炉，补给水泵及换热器。

1.3.2水系统：本工程水系统采用变频控制变水流量系统，冷水泵、冷却水泵各配一台变频控制柜，启动时逐一变频启动，频率正常后切入正规供电。

当冷负荷低于一台冷水机组制冷能力时，将降频运行冷水及冷却水泵，保证水温稳定，当冷负荷大于一台冷机制冷能力而小于三台冷机制冷能力时，可满负荷运行一台或两台机组，一台冷水及冷却水泵变频运行。

也可同时均为变频运行。

各设备启动顺序：冷水冷却水泵冷却塔至冷水机组，停机时相反。

1.3.3空调及新风机组：全空气系统以室温控制送风量，以CO2浓度控制新风量，冬夏季水阀均与风机联锁，但冬季水阀当风机停止运行时，应保持5％开度。

双风机系统回风阀新风阀排风阀的不同开度控制新回风比，过度季全新风运行。

电动调节水阀受回水温度控制，以保持冬夏季均达到定水温差。

写字楼新风系统以送风温度控制电动水阀开度，以CO2浓度控制新风量，冬夏季水阀均与风机联锁，但冬季水阀当风机停止运行时，应保持5％开度。

每套公寓新风入口均设有一个电动风阀与入户节能钥匙联锁。

1.3.4风机盘管控制采用YH－衡温控制器控制室温，停机时联动电磁水阀关断。

1.4防排烟系统控制要求1.4.1防烟楼梯间正压送风系统控制防烟楼梯间排烟口为常开百叶风口，火灾发生后由消防控制中心控制开启加压风机加压送风，灭火后由消防控制中心控制关闭风机。

1.4.2前室及合用前室正压送风系统控制消防电梯前室防烟楼梯间前室及合用前室排烟口为常闭板式风口，火灾发生后由消防控制中心控制开启加压风机并打开火灾发生层及其上下两层加压送风口加压送风，灭火后由消防控制中心控制关闭风机。

1.4.3排风兼排烟系统控制平时排风由BAS控制，火灾时切入消防中心控制，火灾发生时风机启动排烟，烟温达280度排烟防火阀自动关闭，并联锁空调机排烟风机停机，返回信号至消防中心。
