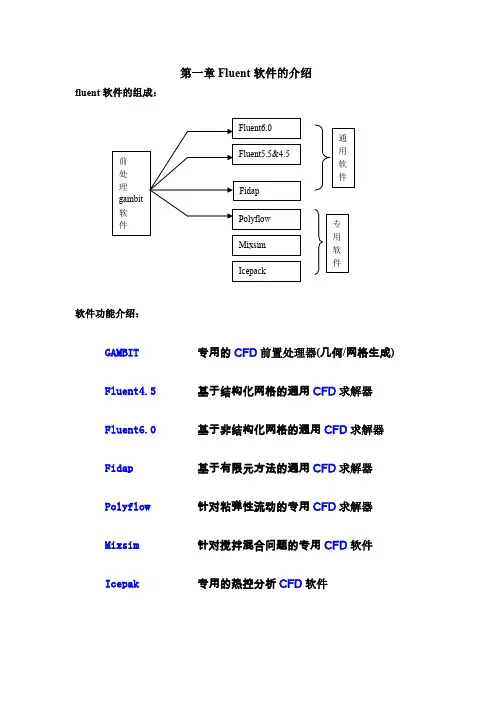

Gambit及Fluent操作步骤图解

附录1：GAMBIT 建模操作方法利用GAMBIT 建立计算几何模型1. 启动GAMBIT ：点击GAMBIT 图标后出现图附1-1文件操作窗口，需要在Working Directory 内填入文件夹地址，在Session ID 内填入文件名，然后点击Run ，进入GAMBIT 的主控制窗体如图附1-2所示。

比如，文件夹名称（需预先将名称设置好）为D:\heatexamp\chant2-1，文件名称为examp1，点击Run 按钮完成。

出现GAMBIT 主控制画面如图附1-2。

（注意GAMBIT 的文件操作中无法采用中文子目录） 主控制窗体有工作区、文件操作菜单区、操作命令图标区、全局控制区、命令反馈区和操作图标功能说明区等组成。

工作区提供操作后的图象显示，有坐标指示。

文件操作菜单提供文件的存取、打印、求解方法等功能。

操作命令图标区提供建模过程中的各种操作图标，共有4种主工具单选选择按钮，见图附1-2中右上方的Operation 区域。

2．求解工具：如果是新项目，在文件菜单区点击Solver ，确定求解工具为FLUENT5/6。

3. 建模坐标系统：选择工具命令按钮（Tools Command Buttoen ），确定所建模型的坐标系统，有5个可选项目，见图附1-3。

其中第一个按钮为坐标系选择按钮，选取该钮后，出现图附1-4所示坐标系统按钮组，其默认按钮为第一个，在该按钮下出现图附1-5的坐标系创建窗户。

在Type 栏中有三种选择，分别是直角坐标、柱坐标和球坐标系统。

对于创建二维直角坐标，直接点击按钮，其二维坐标创建窗户见图附1-6。

在默认条件下可以逐步输入XY 平面上几何坐标系统X 和Y 的最大值、最小值及相临两条网格线之间的间隔值，用Update 钮确定。

注意在Options 栏目中的Snap 选项取选中。

为几何建模确定坐标位置的基准图。

例：创建一个x 方向为8，y 方向为1的区域，其操作过程如下： 在图附1-6中按顺序选定Visibility 项（为红色），Plane 项中XY 单选按钮（为红色）。

2.4插装阀Gambit操作步骤
1、打开Gambit软件
2、点击Browse，出现下面情况，选择所绘制的图形所要保存的路径。

3、点击Run，软件打开。

4、在Gambit中绘制仿真图形（或者在CAD或Solidworks中绘制仿真图形，其保存的格式为igs、step）。

选择图标：
5、对所画的仿真图形进行网格化。

选择图标：
6、设置网格化好的图形的边界条件，选择图标：
7、保存设置好的图形文件，其格式为msh。

出现如下所示，(如是二维选中export2-D(X-Y)Mesh) 选择Accept。

8、选择EXIT退出Gambit。

选择YES
1、打开FLUENT软件
2、导入前处理器Gambit中网格化的仿真图形。

3、检查有没有最小体积有没有负体积。

（如出现负体积在迭代计算中会出错）
4、在FLUENT中默认状态下的单位是m(米)，单位的转换。

5、流动液体的密度、动力粘度及边进出口压力或流动液体的速度的设置等。

、
6、对置的参数进行初始化，进行迭代计算。

7、迭代计算后的插装阀内部流场的压力云图、速度云图、速度矢量图。

喷管流动分析
一、分析目的
通过流体力学模拟软件，对喷管内的气体流动进行分析，得到其中的流场及激波情况
二、分析过程
（一）、模型建立及网格划分
1、首先在gambit中通过各关键点坐标画出模型
2、对各条线进行划分。

其中对左右两侧的线段采用一定的网格大小改变比例，以使近壁面网格加密；对上下表面分三段进行划分，以使网格均匀垂直
3、对整个面进行划分，如下图所示
4、网格质量分析如下图。

所有网格质量都在0.64以下（0为质量最好，1，为最差，一般要求网格质量都在0.75以下）
（二）fluent模拟
1、将上一步得到的网格文件导入，并设置显示方式
2、使用基于压力的求解器
3、设置使用的模型，包括能量模型与粘流模型。

下图为粘流模型的设置，使用k-omega双方程模型，以更好地模拟近壁面情况。

4、根据文献中的资料设置气体参数
5、设置边界条件，入口为30个大气压，3200K，出口设置为从0.5至1.5个大气压不等
6、设置计算方法
7、设置计算参数
8、设置监视器，以观察计算过程中的收敛情况
9、初始化并计算
10、从Graphics and Animations和Plots中得出结果图像
三、分析结果
1、压力云图
2、速度云图
3、马赫数
（1）出口0.9atm
（2）出口1.1atm
（3）出口2atm。

附录1：GAMBIT 建模操作方法利用GAMBIT 建立计算几何模型1. 启动GAMBIT ：点击GAMBIT 图标后出现图附1-1文件操作窗口，需要在Working Directory 内填入文件夹地址，在Session ID 内填入文件名，然后点击Run ，进入GAMBIT 的主控制窗体如图附1-2所示。

比如，文件夹名称（需预先将名称设置好）为D:\heatexamp\chant2-1，文件名称为examp1，点击Run 按钮完成。

出现GAMBIT 主控制画面如图附1-2。

（注意GAMBIT 的文件操作中无法采用中文子目录） 主控制窗体有工作区、文件操作菜单区、操作命令图标区、全局控制区、命令反馈区和操作图标功能说明区等组成。

工作区提供操作后的图象显示，有坐标指示。

文件操作菜单提供文件的存取、打印、求解方法等功能。

操作命令图标区提供建模过程中的各种操作图标，共有4种主工具单选选择按钮，见图附1-2中右上方的Operation 区域。

2．求解工具：如果是新项目，在文件菜单区点击Solver ，确定求解工具为FLUENT5/6。

3. 建模坐标系统：选择工具命令按钮（Tools Command Buttoen ），确定所建模型的坐标系统，有5个可选项目，见图附1-3。

其中第一个按钮为坐标系选择按钮，选取该钮后，出现图附1-4所示坐标系统按钮组，其默认按钮为第一个，在该按钮下出现图附1-5的坐标系创建窗户。

在Type 栏中有三种选择，分别是直角坐标、柱坐标和球坐标系统。

对于创建二维直角坐标，直接点击按钮，其二维坐标创建窗户见图附1-6。

在默认条件下可以逐步输入XY 平面上几何坐标系统X 和Y 的最大值、最小值及相临两条网格线之间的间隔值，用Update 钮确定。

注意在Options 栏目中的Snap 选项取选中。

为几何建模确定坐标位置的基准图。

例：创建一个x 方向为8，y 方向为1的区域，其操作过程如下： 在图附1-6中按顺序选定Visibility 项（为红色），Plane 项中XY 单选按钮（为红色）。

CAE联盟论坛精品讲座系列
GAMBIT,FLUENT周期性边界条件处理及其后处理方法
主讲人：chongdaql CAE联盟论
坛版主
在旋转机械中，周期性边界条件用的比较多，但是有很多人不能很好地掌握，作为初学者，和大家交流一下周期性边界条件应用的一些处理方法。

方法一：GAMBIT中设置周期性边界条件。

1.创建单流道模型。

两条周期性边界。

如果要对周期边界先进行网格的划分，最好是先划分然后进行LINK。

3.网格的划分（这里是很粗糙的划分了一下）。

4.对周期性边界进行边界条件设置。

5.导出即可。

这种方法就不用在FLUENT中进行设定了。

方法二：
步骤1-3同法一1-3.
4.把周期性边界的边界条件分别设置成wall。

5.在FLUENT中的文本输入（TUI）中输入下图所示内容。

即：grid/modify-zones/make-periodic...这样就完成了设定。

周期性边界模型的后处理。

1.计算结束之后。

2.fluent中Display>Views
3.处理结果。

（完整版）Gambit及Fluent操作步骤图解现在PRO/E软件中建立燃烧室和气缸工作容积的三维图，并且以*.stp格式输出，在磁盘建立一个文件夹（比如在D盘建立一个名称为step的文件夹），将刚才的*.stp文件放在此文件夹下面。

桌面上打开Gambit图标，见图1。

图1在菜单File下，点击Import > STEP，见图2。

打开Import STEP File窗口，见图3。

图2图3 找到并打开刚才的*.stp文件，如图4所示。

图4 使用2条边建立一个面，见图5。

图5可以将本模型划分为两部分，打开Split V olume窗口，使用刚才建立的面将模型划分为2个部分，见图6。

图6进行网格划分，先对上面的体积进行网格划分，由于其形状比较规则，所以可以使用6面体网格单元，见图7。

然后对下面的体积进行网格划分，由于其形状不规则，所以选用4面体网格单元，见图8。

全部网格划分完后，见图9。

图7图8图9点击右下方的SPECIFY MODEL DISPLAY ATTRIBUTES，在其面板上的Mesh选项后点击off，即可关闭网格显示，但是此时模型网格已经划分了。

图10边界条件的设置，分别选中需要设置的面，如本例中选中face4，将其名称设为movwall，类型设为wall，见图11. 选中face12，将其名称设为middle，类型设为INTERIOR，见图12. 选择face2和face3，将其名称设为cylinder，类型设为wall。

图11图12图13指定体，分别设置模型的上部和下部为V2和V1，如图14和15.图14图15以上模型网格设置好之后，将模型以*.msh格式输出，本例子以cylinder.msh输出，见图16。

图16打开FLUENT图标，在FLUENT Versions窗口中选择3d，见图17。

图17分别选择File>Read>Case，找到前面输出的cylinder.msh文件，选择并打开，见图18。

3.GAMBIT图形用户界面（GUI）通过GAMBIT的绘图用户界面（GUI）你可以建立模型并对它进行网格化。

GAMBIT GUI （图3-1）是鼠标操作而又用户友好的。

图3-1 GAMBIT图形用户界面（GUI）这一章的以下几节主要描述了GUI基本组成部分的外貌和用途、控制元素、鼠标运用的指导和Global Control工具条。

3.1 GUI组成部分GAMBIT GUI包括八部分，每一部分都为生成或网格化模型的一个单独目的服务。

GUI 组成部分如下：●绘图窗●主菜单条●Operation工具条●格式区●Global Control 工具条●Description窗口●Transcript窗口●Command文本框以下几节描述了上面所列的组成部分的特征以及GUI的其他特征。

3.1.1绘图窗绘图窗（如图3－2）是展示模型的GUI区域。

它在GUI的左上部并其缺省的布局轮廓占用了屏幕的大部分。

图3－2：图形窗口绘图窗又包括了下面的几个亚成分：●四分体●窗框●窗框锚定器以下几节对上面所列的亚成分进行了描述。

绘图窗四分体绘图窗包括四个独立的四分体，其中的任一个、任两个、或四个可以同时被展示。

你可以定制其中的一个四分体以生成当前模型的更清晰图象－相对于视图角度和在四分体中的模型分布。

例如，在一个四分体中展示模型一部分在－x方向的wireframe视图的同时在另一个四分体中展示模型的其他部分的阴影等轴视图是可以实现的。

缺省的视图窗轮廓只展现了左上方四分体中的模型-z向wireframe视图。

绘图窗窗框视图窗中的四个四分体通过视图窗框相互分开－一个是水平方向，一个是垂直方向。

水平方向分开绘图窗中上边的和下边的四分体，竖直方向分开左边和右边的四分体。

绘图窗窗框在GUI中表现为灰色的细线。

缺省的，水平窗框和竖直窗框分别位于绘图窗的底边和右边。

要改变四方体的竖直尺寸，鼠标左键点击水平视图窗窗框并把它拖动到绘图框中的一个新位置。

GAMBIT使用说明GAMBIT是使用FLUENT进行计算的第一个步骤。

在GAMBIT 中我们将完成对计算模型的基本定义和初始化，并输出初始化结果供FLUENT的计算需要。

以下是使用GAMBIT的基本步骤。

1．1定义模型的基本几何形状如左图所示的按钮就是用于构造模型的基本几何形状的。

当按下这个按钮时，将出现如下5个按钮，它们分别是用以定义点、线、面、体的几何形状的。

值得注意的是我们定义这些基本的几何元素的一般是依照以下的顺序：点——线（两点确定一线）——面（3线以上确定一面）——体（3面以上确定体）对各种几何元素的操作基本方式是：首先选中所要进行的操作，再定义完成操作所要的其他元素，作后点“APPLY”按钮完成操作。

以下不一一重复。

下面我们分别介绍各个几何元素的确定方法：1．1．1点的操作对点的操作在按下点操作按钮后进行（其他几何元素的操作也是这样）。

点有以下几种主要操作定义点的位置按钮，按下后出现下面对话框Coordinate Sys.：用以选择已有坐标系中进行当前操作的坐标系T ype：可以选择3种相对坐标系为当前坐标系：笛卡儿坐标、柱坐标、球坐标。

以下通过在Global 中直接输入点的x、y、z值定义点，注意这里的坐标值是绝对坐标值，而Local中输入的是相对坐标值，一般我们使用绝对坐标值。

Label:为所定义的点命名。

在完成以上定义后就可以通过进行这个点的定义，同时屏幕左半部的绘图区中将出现被定义的点。

用关闭此对话框。

查看所有点的几何参数按钮（在以后的操作中也可以查看其他元素的几何参数）在Vertices栏中选择被查询的点，有两种选择方式（其他几何元素的选择与此类似）：①按住shift键的同时用鼠标左键取点②点按钮，选择查询点选择后进行“APPLY”完成操作，可在屏幕左下角Transcript框中看查询结果。

1．1．2线的操作线操作按钮下面介绍主要的几种线操作定义直线按钮定义直线的前提是有两个点，两点确定一条直线。

Gambit及Fluent操作步骤图解现在PRO/E软件中建立燃烧室和气缸工作容积的三维图，并且以*.stp格式输出，在磁盘建立一个文件夹(比如在D盘建立一个名称为step的文件夹)，将刚才的*.stp文件放在此文件夹下面。

桌面上打开Gambit图标，见图1。

图1在菜单File下，点击Import > STEP，见图2。

打开Import STEP File窗口，见图3。

图2图3 找到并打开刚才的*.stp文件，如图4所示。

图4 使用2条边建立一个面，见图5。

图5可以将本模型划分为两部分，打开Split Volume窗口，使用刚才建立的面将模型划分为2个部分，见图6。

图6, 进行网格划分，先对上面的体积进行网格划分，由于其形状比较规则，所以可以使用6面体网格单元，见图7。

然后对下面的体积进行网格划分，由于其形状不规则，所以选用4面体网格单元，见图8。

全部网格划分完后，见图9。

图7图8图9点击右下方的SPECIFY MODEL DISPLAY ATTRIBUTES，在其面板上的Mesh选项后点击off，即可关闭网格显示，但是此时模型网格已经划分了。

图10边界条件的设置，分别选中需要设置的面，如本例中选中face4，将其名称设为movwall，类型设为wall，见图11. 选中face12，将其名称设为middle，类型设为INTERIOR，见图12. 选择face2和face3，将其名称设为cylinder，类型设为wall。

图11图12图13指定体，分别设置模型的上部和下部为V2和V1，如图14和15.图14图15以上模型网格设置好之后，将模型以*.msh格式输出，本例子以cylinder.msh 输出，见图16。

图16打开FLUENT图标，在FLUENT Versions窗口中选择3d，见图17。

图17分别选择File>Read>Case，找到前面输出的cylinder.msh文件，选择并打开，见图18。

SolidWorks建模1、进入SolidWorks界面，选择新建—零件图—草图2、进行梳齿的草图绘制在中选择直线绘制，绘制一条直线，长度任意，左键单击直线，出现直线属性对话框我们绘制如下图形单击智能尺寸，我们可以进行直线间角度的修改将直线间角度改为 15绘制另一条直线，并在直线中点绘制一小线段选择线性草图阵列，将此小线段阵列为左右各三段，中间间隔为3mm在移动实体选项中选择复制实体图在选择绘制圆角，圆角半径0.5得到如下图形将与最左端圆弧连接的直线长度改为10mm，最又断的也改为10mm，删除多余的辅助线得到如下图形绘制梳齿的平面图形，如下图在特性选项中选择拉伸凸台/基体将图形拉伸为如下所示回到草图界面，在视图定向上选择上视在上视状态下，绘制一辅助中心线，如下图在中心线中间绘制一六面形（通过绘图菜单选项中的多边形绘制）删除多余辅助线得到将此六边形进行阵列，左右分别进行，阵列距离是1.7mm，数目是7分别进行后得到如下图形绘制如下图形黑线所示）通过智能尺寸，修改线段见几何关系，得到如下图形同样，将上面的六边形进行阵列，距离为1.7，数目12，得到如下图形通过镜像得到如下图形在特征选项中选择拉伸高度选择3.2，得到如下图形回到草图，在视图选项中选择上视选项，如图构建辅助线，如图在特征选项中选择拉伸切除将给定深度更改为两侧对称，深度10得到如下图形注意：保存时将文件格式改为Parasolid（*.x_t）格式Gambit划分网格1、进入Gambit程序，在File中选择Import—Parasolid在如下对话框中选择（文件路径选择为E：\225.x_t，因为建模图形在以Parasolid格式存储的时候就是存到此路径下，故在此路径下打开）打开之后得到如下图形在Global Control第二排的第三个选项，选择modify hide在梳齿和蜂窝分界处建立一平面，然后沿着此平面将此示例体分为两部分，操作如下：建立平面：先将四个点依次连成线，再将线连成面，平面如下分离示例体：操作步骤如下在Operation—Geometry—V olume—Split V olume中选择体与面在Operation选项中选择Mesh，然后选择Face选项中Link Face Meshes此步骤主要是为了后面的循环边条做准备，可以看到，在Link Face Meshes中有两个Face和两个Vertices选项（即两个面和两个点），目的是将相应的循环面和循环面中相应的点连接起来，以达到相应面上的各点对应相等。
