网络基础架构(精选)

IMS基础概念和网络架构解析IMS的基本概念包括用户终端（UE）、服务平台（SP）、用户业务平面（CIP）和控制平面（CP）。

用户终端是用户与IMS系统交互的终端设备，可以是手机、电脑或其他网络接入设备。

服务平台是IMS的核心，它提供了多媒体业务和服务，如语音通信、视频通话、多媒体消息等。

用户业务平面负责业务逻辑的实现，包括用户身份验证、订阅管理、计费等。

控制平面负责控制和管理各个业务平面之间的关系，以及与用户终端的交互。

IMS的网络架构由多个子系统组成，包括应用层（AS）、控制层（CS）和传输层（TP）等。

应用层提供了各种多媒体业务和服务功能，如呼叫控制、多媒体消息、会议等。

控制层负责控制和管理多媒体会话的建立、修改和终止，同时负责用户身份认证和订阅管理。

传输层负责将多媒体数据流从源用户终端发送到目标用户终端，包括信令传输和媒体传输。

IMS的标准化架构采用了依赖于IP网络的媒体流、呼叫控制和用户业务逻辑分离的原则。

这种架构使IMS系统更加灵活和可扩展，增加了多媒体业务的互操作性和可用性。

它还提供了一种基于开放标准的接口，使不同厂商之间能够实现互操作性和互联互通。

IMS的网络架构还引入了SIP（Session Initiation Protocol）作为呼叫控制协议。

SIP是一种基于文本的通信协议，用于建立、修改和终止多媒体会话。

它提供了一种灵活和可扩展的方式来管理和控制多媒体通信。

IMS还支持一种分布式的中央数据库，称为Home Subscriber Server （HSS）。

HSS存储了用户的认证、订阅信息和用户群组等。

HSS还提供了网络中的用户和服务提供商之间的身份验证和授权功能。

通过HSS，用户可以在不同的终端设备上访问他们的个人配置和服务。

总之，IMS是一种基于IP网络的多媒体子系统，提供了可互操作的多媒体业务服务。

它采用了分离呼叫控制、媒体流和用户业务逻辑的网络架构，使多媒体业务更加灵活和可扩展。

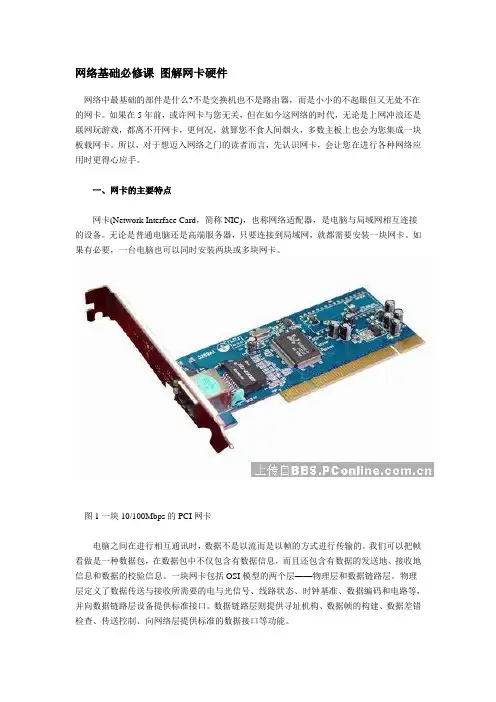

网络基础必修课图解网卡硬件网络中最基础的部件是什么?不是交换机也不是路由器，而是小小的不起眼但又无处不在的网卡。

如果在5年前，或许网卡与您无关，但在如今这网络的时代，无论是上网冲浪还是联网玩游戏，都离不开网卡，更何况，就算您不食人间烟火，多数主板上也会为您集成一块板载网卡。

所以，对于想迈入网络之门的读者而言，先认识网卡，会让您在进行各种网络应用时更得心应手。

一、网卡的主要特点网卡(Network Interface Card，简称NIC)，也称网络适配器，是电脑与局域网相互连接的设备。

无论是普通电脑还是高端服务器，只要连接到局域网，就都需要安装一块网卡。

如果有必要，一台电脑也可以同时安装两块或多块网卡。

图1 一块10/100Mbps的PCI网卡电脑之间在进行相互通讯时，数据不是以流而是以帧的方式进行传输的。

我们可以把帧看做是一种数据包，在数据包中不仅包含有数据信息，而且还包含有数据的发送地、接收地信息和数据的校验信息。

一块网卡包括OSI模型的两个层——物理层和数据链路层。

物理层定义了数据传送与接收所需要的电与光信号、线路状态、时钟基准、数据编码和电路等，并向数据链路层设备提供标准接口。

数据链路层则提供寻址机构、数据帧的构建、数据差错检查、传送控制、向网络层提供标准的数据接口等功能。

网卡的功能主要有两个:一是将电脑的数据封装为帧，并通过网线(对无线网络来说就是电磁波)将数据发送到网络上去;二是接收网络上其它设备传过来的帧，并将帧重新组合成数据，发送到所在的电脑中。

网卡能接收所有在网络上传输的信号，但正常情况下只接受发送到该电脑的帧和广播帧，将其余的帧丢弃。

然后，传送到系统CPU做进一步处理。

当电脑发送数据时，网卡等待合适的时间将分组插入到数据流中。

接收系统通知电脑消息是否完整地到达，如果出现问题，将要求对方重新发送。

二、图解网卡图2 图解PCI网卡以最常见的PCI接口的网卡为例，一块网卡主要由PCB线路板、主芯片、数据汞、金手指(总线插槽接口)、BOOTROM、EEPROM、晶振、RJ45接口、指示灯、固定片等等，以及一些二极管、电阻电容等组成。

计算机网络架构与拓扑分析引言：计算机网络架构是指网络中各个组件之间的关系和交互方式，而拓扑分析则是对网络布局和连接方式的研究。

在本文中，我们将详细探讨计算机网络架构和拓扑分析的相关内容。

一、计算机网络架构1. 分层架构- OSI七层模型：将计算机网络分为物理层、数据链路层、网络层、传输层、会话层、表示层和应用层，每一层负责特定的功能和协议。

- TCP/IP四层模型：将计算机网络分为网络接口层、网络层、传输层和应用层，是实际应用最为广泛的网络架构。

2. 客户端-服务器架构- 客户端：负责向服务器发送请求并接收服务器响应的计算机或设备。

- 服务器：负责接收客户端请求并返回响应的计算机或设备。

- 优点：灵活性高，易于扩展和维护。

- 缺点：对服务器的依赖性较高，服务器故障会导致服务不可用。

3. 对等网络架构- 所有计算机都处于平等地位，可以相互通信和共享资源。

- 优点：具有较强的鲁棒性，某些节点故障不会影响整个网络。

- 缺点：对网络资源的管理和访问控制较为困难。

二、拓扑分析1. 总线拓扑- 所有计算机共享同一根传输线，通过总线传输数据。

- 优点：简单易用，适用于小型网络。

- 缺点：总线故障会导致整个网络不可用，传输速率受限。

2. 星型拓扑- 所有计算机连接到一个中央集线器或交换机。

- 优点：易于安装和维护，故障隔离性好。

- 缺点：中央设备故障将导致整个网络不可用。

3. 环状拓扑- 每个计算机都与相邻计算机直接连接，形成一个环状结构。

- 优点：传输速率高，具有较好的容错性。

- 缺点：增加或删除节点较为困难。

4. 树状拓扑- 每个计算机通过交换机连接到根节点，形成一个层次结构。

- 优点：易于扩展和管理，具有较好的故障隔离性。

- 缺点：根节点故障将导致整个网络不可用。

5. 多层混合拓扑- 将多种拓扑结构组合在一起，形成一个复杂的网络。

- 优点：可以根据需求进行自由组合，最大程度满足网络需求。

- 缺点：增加了网络的复杂性，难以管理和维护。

互联网公司基础组织架构一.互联网公司职位序列通常一家互联网公司的职位序列如下:1. 管理序列:CEO, COO, CFO,CTO,CMO等。

2. 产品线:产品经理、产品助理、设计师等。

3. 运营线:产品运营、活动策划、会员运营、数据运营、(新)媒体运营、内容策划、编辑等。

4. 技术线:架构师、前端工程师、开发工程师、测试工程师、运维工程师等。

5. 市场线:渠道、推广、商务合作，销售等。

6. 行政线:HR、行政等。

二. 互联网公司基础组织架构1. 运营中心产品运营，用户运营，活动策划，数据分析等。

2.财务部财务管理，会计与管理等。

3.人力资源部人力资源6大板块。

4. 行政部公司后勤保障。

5.客服部客户和会员服务，投诉处理等。

6.产品技术中心产品架构，路线图，规划与执行，产品优化和迭代。

技术选型，架构，开发，测试，运维等。

7.市场部市场营销，新媒体运营，媒介管理，商务拓展，品牌与宣传，活动策划，数据分析等。

8.销售部业务与产品销售，渠道与地推，销售管理等。

三.各部门简要职责(一)运营中心1.网站运营管理、战略决策及运营计划监控。

2.负责以搜索引擎优化为主的网络营销研究、分析与服务工作;3.负责所有网站内容针对搜索引擎的优化工作4.网页关键词热度分析、关键词类型选择及评估;5.负责MEAT标签优化、描述、URL内嵌关键字的优化工作;6.负责网站各大搜索引擎上的排名情况，总结汇报并提出修改方案;7.组织分析网站流量的统计工作，分析不同时间同一时段的相同数据的变化情况;8.负责通过各种网络媒体，多种方式相互配合进行推广宣传;9.负责搜集各种素材，确定网络媒体的主题定位，各类基础性软文写作;10.每周对网络媒体流量数据进行汇总、分析，并提出整改意见;11.参与适配互联网媒介推广公司产品，并迅速提高网站曝光度，提高网站传播效果;12.分月汇总各种推广技能的有效程度预期投入、产出预测，供上级分析;13.完成推广软文的发布平台选择及效果分析工作;14.发贴模板的优化和设计，发贴所需的图片、音乐、视频资料的准备工作;15.粘性广告:邮箱短信营销;16.口碑营销病毒营销等;17.软文广告:针对每次活动，特约报道，发布到各大平台;18.论坛发布;19.分类网站推广;20.视频推广;21.友情链接(二)财务部职责:1、财务管理规划和人员配置1) 负责编制公司财务管理规划与年度财务管理工作计划并组织实施;2)负责岗位设计、组织工作分析，编写和修订岗位说明书;3)负责根据公司发展及时调整组织结构及人员配置;4)负责根据公司发展及时建立和修订财务管理制度体系;2、会计核算1)负责建立“利润中心”和“费用中心”两大会计核算体系，并根据公司发展模式的调整而适时规范;2)负责日常的会计核算工作，包括费用核算、成本核算、采购核算、销售核算、资金核算、资产核算、利润核算等;3)负责工资(包括奖金)审核、发放和税收交纳;4)负责按时提交财务会计报表和统计报表，全面反映公司经营业绩;5)负责按时提交财务分析报告，全面分析各项数据的前因后果;6)负责审阅每张原始单据，确保单据规范、数据准确和财务审核审批手续完整;7)按照“账表审核”内容，对财务会计报表涉及的相关数据进行审核，确保账账相符、账表相符、账实相符和账据相符;8)负责建立往来对账机制，落实内外往来定期对账，确保应收应付往来准确;9)负责进出口单证、报关、货代管理。

网络应用层架构一般分为两层架构、三层架构、N层架构。

其中B/S架构、C/S架构是两层架构的代表。

一、C/S架构C/S架构是Client/Server的缩写，翻译过来就是“客户端/服务器”。

C/S架构的业务逻辑主要集中在客户端，而这里的“服务器”，其实可以认为是数据库服务器，因为除了提供基础的数据库服务外，服务器并没有其他的功能。

常用于开发应用软件(application software)，也就是QQ、网易云音乐之类的。

优点：充分发挥客户端计算机处理能力，客户端能将用户请求处理后再提交给服务器，将用户请求处理之后再提交给服务器;将服务器提供的数据处理后再以某种方式显示给客户，所以客户端的响应速度较快、网络通信量低。

其次，开发人员在开发单片机应用程序的过程中积累了大量可借鉴的经验，加之有高效的开发工具支持，所以开发效率很高。

缺点：因为业务逻辑处理主要集中在客户端，所以应用需求只要发生变化，即业务逻辑发生改变，就必须对客户端和服务器端的应用程序都进行修改。

服务器端应用程序修改比较容易，主要是服务器数量少，而且涉及数据储存，改动量较小。

但是，新的客户端应用程序需要重新分发给所有的用户，工作量大。

而且，开发客户端往往是针对某一操作系统编写的。

如适用于Windows操作系统的软件，通常不适用于Linux，而且就算都是Windows系统，Windows xp下能运行，但在Windows10下就未必了。

基于以上原因，在C/S架构的基础上又产生了B/S架构。

二、B/S架构B/S架构是Browser/Server的缩写，翻译过来就是“浏览器/服务器”。

B/S架构的业务逻辑和数据操作都集中在服务器端，而这里的“服务器”，其实可以认为是既包含应用服务器，也包含数据服务器，对客户端进行统一，用户只需要安装一个浏览器(Browser)。

优点：B/S架构解决了C/S架构存在部分问题，首先没有客户端的差异，用户只需要安装浏览器，无须另外安装客户端。

IT基础架构知识有哪些_IT基础知识信息技术(IT)基础架构是指运行和管理企业 IT 环境所需的组件。

IT 基础架构可以部署在云计算系统中，也可以部署在企业自己的设施中。

下面是小编为大家整理的IT基础架构知识，希望对你们有帮助。

IT基础架构的组件硬件硬件包括服务器、数据中心、个人电脑、路由器、交换机及其他设备。

基础架构也包括存放数据中心以及为其提供冷却和供电服务的设施。

软件软件是指企业使用的各种应用，例如 Web 服务器、内容管理系统和操作系统(如Linux®)。

操作系统负责管理系统资源和硬件，并在所有软件与相关的物理资源之间建立连接。

网络相互连接的网络组件可实现内部和外部系统之间的网络操作、管理和通信。

网络由互联网连接、网络支持、防火墙与安全防护，以及路由器、交换机和电缆等硬件组成。

IT基础架构管理IT管理是对各种 IT 资源、系统、平台、人员和环境进行协调统筹。

以下是一些最常见的技术基础架构管理类型：操作系统管理：通过提供内容、补丁、置备和订阅的管理，监督运行相同操作系统的环境。

云管理：通过管理资源部署、使用情况、集成和灾难恢复，使云管理员可以控制云中运行的所有内容(最终用户、数据、应用和服务)。

虚拟化管理：与虚拟环境和底层物理硬件对接，以简化资源管理、增强数据分析并简化运维。

IT 运维管理：也称为业务流程管理，是指对经常重复、正在进行或可预测的业务流程进行建模、分析和优化的实践。

IT 自动化：创建可重复的指令和流程，以取代或减少人与 IT 系统之间的交互。

也称为基础架构自动化。

容器编排：自动化容器的部署、管理、扩展和联网。

配置管理：让计算机系统、服务器和软件保持所需的一致状态。

API 管理：分配、控制和分析跨企业和云连接应用与数据的应用编程接口(API)。

风险管理：识别和评估风险并制定相关计划，从而最大程度降低或控制这些风险及其潜在影响。

IT基础知识1、什么是互联网+“互联网+”是两化融合(信息化和工业化的融合)的升级版，将互联网作为当前信息化发展的核心特征，提取出来，并与工业、商业、金融业等服务业的全面融合。

6lowpan的基本架构-回复【6lowpan的基本架构】6lowpan（IPv6 over Low power Wireless Personal Area Network）是一种将IPv6协议栈扩展到低功耗无线个人局域网的网络通信技术。

它的出现针对了物联网设备连接数量的急剧增加的需求，旨在提供低能耗、低延迟、低带宽的网络通信方案。

本文将从以下几个方面详细介绍6lowpan的基本架构。

一、物理层与链路层6lowpan的物理层和链路层是构成其基本架构的重要部分。

物理层即无线通信的媒介，而链路层则负责在物理层上传输数据。

在6lowpan中，常用的无线通信媒介包括IEEE 802.15.4、Bluetooth Low Energy （BLE）等。

这些媒介提供了低功耗、低数据速率的无线通信能力。

二、网络层网络层是6lowpan协议栈的核心部分，负责将数据包进行路由和转发。

在6lowpan中，采用了IPv6作为网络层的协议。

IPv6的地址空间相比IPv4更加广阔，可以满足物联网大规模设备的连接需求。

此外，6lowpan还引入了一种新的地址格式，即IPv6-over-IEEE 802.15.4地址压缩格式，以减小地址的长度和通信时的开销。

三、传输层传输层负责在网络层上提供端到端的可靠传输。

在6lowpan中，常用的传输层协议是UDP（User Datagram Protocol）。

UDP是一种无连接的传输协议，适用于物联网中需要低延迟和简化头部开销的应用场景。

由于无连接的特性，UDP在传输过程中不提供可靠性，但可以通过上层协议进行补充。

四、应用层应用层是6lowpan协议栈的最上层，提供了与物联网应用相关的协议和接口。

在6lowpan中，可以使用各种应用层协议，如CoAP （Constrained Application Protocol）、MQTT（Message Queuing Telemetry Transport）等。

网络基础建设准则阿牧所谓网络基础建设，即建设一个新的网络，学习网络工程者，务必知道网络是如何建立起来的，对网络项目的学习只有掌握了基建项目涵盖的内容，才能将所学知识进一步深化，建立系统化架构，这也是ITAA的学习体系里面将会逐步加强相关的学习。

设计一个基建网络，首先得有一个骨架，骨架起来了，其它的技术、应用才能展开，因为这些均依赖于整体结构的完整和稳固。

这个“骨架（基础架构）”即为以下5个方面的内容：一、通“通”是第一步，一个网络，如果连通都实现不了，后面就不用干下去了。

在基础架构里面，落实到具体的技术上，“通”绝大部分指物理层和链路层。

举例说明最直接，比如某企业，在全省有很多办事机构、营业厅、分公司，加起来有5000台终端需要联网，那么要考虑的，就是设置一个中心联网到各个分中心，各个分中心如何联到分节点。

这是最基本的通的层面的考虑，物理上怎么实现、链路上怎么实现，这个层面要想清楚了，再根据需要选择对应个接口、模块，进而选择出产品。

初学者容易受厂家宣传所引导，认为某种产品便是实现某种互联需求而设计的，其实产品是为满足我们的设计所服务的，如果现在决定省中心采用ATM链路，建立15条PVC到各个地市，首先要考虑的是哪个服务商/运营商能够给我们拉这15条链路，如果有了，并且各地均有端口可提供，那么我们才进一步考虑选用具体产品，哪种产品能够支持我们所需要的ATM 模块，对应模块的距离能够支持到达本地局端，再综合一下性能和扩展性的考虑选型。

总的来说，这一步要先能通，物理层、链路层起来了，后面的就是软件配置的问题了。

二、快网络实际用起来很重要的一个指标就是速度，这里的“快”还不仅仅指吞吐量，更多的是指“可扩展”、“冗余”、“可靠、热切换”、“成本”。

在商业生产网络里面，未必是一味地追求快，这几点都是不可缺少的，甚至比单纯速度快更重要，比如说银行的营业网点，每存取一笔交易，高速公路的自动刷卡缴费、政府行政的查询终端等，传输的内容大都是文本形式，产生的数据量其实不过几百字节，但如果网络持续中断，损失就大了；网络联通层面实现之后，网络的吞吐要满足应用的需求，根据情况而定，虽然网络建设后期可以实现诸如QoS的策略，但是在物理上，便要预留一定的扩展空间，比如在园区网里，现在使用100Mb的端口，以后升级成千兆，也能支持；或者现在是128Kbps的专线，以后扩展成2Mbps也不需要购买新的端口模块。

网络系统设计培训大同市华立可就有限责任公司谢小东2009年2月目录1、网络的分类 (3)1.1网络按照覆盖范围分类 (3)1.2局域网拓扑结构 (3)2、网络基本架构模型 (8)2.1网络基本架构图 (8)2.2网络基本架构模型 (8)3、网络系统设计原则 (9)3.1交换机二层、三层的概念 (9)3.1.1二层交换机特性 (9)3.1.2三层交换机特性 (9)3.1.3如何选择设备选择依据 (10)3.1.4选择网络设备的依据 (11)3.1.5网络的流量模型80/20原则：网络数据的主要流向 (11)4、网络架构实例 (11)4.1 大同三中校园网需求分析 (12)4.2大同三中网络拓扑图 (12)4.2大同金地豪生酒店网络、监控系统 (14)4.2.1大同金地豪生需求 (14)4.2.2金地豪生酒店网络、监控拓扑图 (14)1、网络的分类1.1网络按照覆盖范围分类1、局域网2、广域网3、城域网局域网：高速传输，覆盖相对较小的区域广域网：速度相对较低，覆盖的区域比较大可以分布在一个省内、一个国家或几个国家城域网：在一个城市内部组建的计算机信息网络注：随着宽带网的建设，现在已经很难根据地域的范围来区分网络类型了1.2局域网拓扑结构网络中的计算机等设备要实现互联，就需要以一定的结构方式进行连接，这种连接方式就叫做“拓扑结构”，通俗地讲就是说如何让这些设备连接在一起，从而是网络达到最佳性能不至于形成网络瓶颈。

随着企业的发展，企业拥有的计算机还是相互独立的设备，这显然不是一种高效的或是节约成本的商业运作方式。

企业需要针对以下几个问题的解决方案：1、软件、硬件资源重复投资建设，造成浪费2、不能够高效地通信3、难以进行有效地管理4、企业逐渐认识到使用网络技术所能带来的好处：成本的大量节约和生产力的大幅度提高。

因此，随着新的网络技术和产品的不断出现，企业几乎同步地添加新的网络和对现有网络进行扩展。

在20世纪80年代初，网络出现了惊人的扩张；然而早期的网络建设在很多方面是很混乱的。

客户网络架构方案背景在当前的信息化时代，网络已经成为企业生产力和管理的重要组成部分，企业内部各部门之间以及与外部客户和供应商之间进行信息交流的方式越来越依赖于网络。

因此，设计一个完善的企业网络架构方案，对于企业的日常管理和业务发展具有非常重要的意义。

需求考虑到客户的特定需求，本次客户网络架构需要满足以下要求：•网络可靠性高，保证企业业务的正常运转；•网络安全性高，保护企业内部数据的安全；•网络性能优异，保障企业内部业务的流畅进行；•网络部署灵活，适应企业内部系统和业务的多样性；•网络需要支持云服务等新兴业务。

设计基于以上需求，本次客户网络架构方案设计如下：基础架构客户网络基础架构采用三层架构模式，包括核心层、汇聚层和接入层。

核心层承担着网络中转和路径选择的作用，汇聚层与接入层则主要负责着分流和流量调度的功能。

网络安全•统一身份认证系统：客户网络采用统一身份认证系统，对用户进行身份认证，提高网络的安全性；•防火墙：在核心层、汇聚层、接入层均采用防火墙，过滤非法访问；•安全隔离：客户网络内部实现安全隔离，保护核心业务安全；•VPN：打通企业内外网，保证业务的正常进行。

网络性能•网络负载均衡：在汇聚层和接入层，采取网络负载均衡，实现网络各部分资源的完美分配；•QoS技术：全网实现QoS技术，确保网络高速流畅的运转；•层次化组网：实现层次化组网，提高网络的可靠性和稳定性。

灵活性•VPC：客户网络采用VPC技术，实现网络的部署灵活性；•IaaS和PaaS：整合云服务，提高了企业内部网络的统一性和一体化性；•SDN：采用SDN技术，提高网络的灵活性和管理的便利性。

总结通过以上网络架构方案设计，客户网络中可靠性高、性能优越、安全稳定、部署灵活、管理便捷等特点都得到很好的保障。

为客户公司业务的发展提供了坚实的网络基础。
