整流二极管IN4007

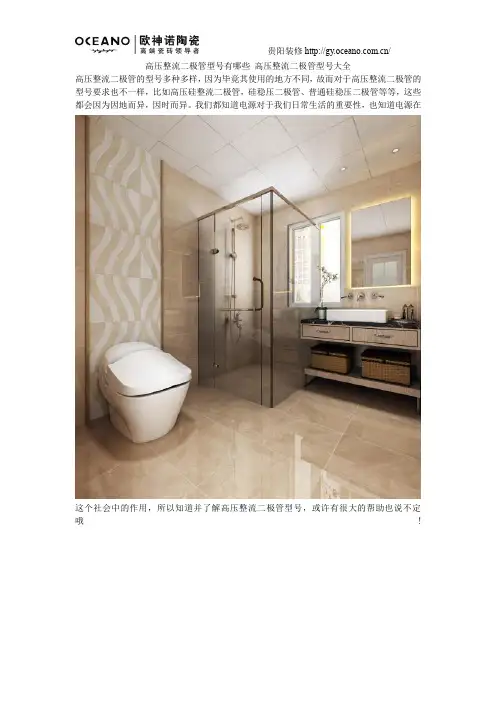

高压整流二极管型号有哪些高压整流二极管型号大全高压整流二极管的型号多种多样，因为毕竟其使用的地方不同，故而对于高压整流二极管的型号要求也不一样，比如高压硅整流二极管，硅稳压二极管、普通硅稳压二极管等等，这些都会因为因地而异，因时而异。

我们都知道电源对于我们日常生活的重要性，也知道电源在这个社会中的作用，所以知道并了解高压整流二极管型号，或许有很大的帮助也说不定哦!接下来，就让咱们进一步去了解高压整流二极管型号吧高压整流二极管型号因为高压整流二极管的使用方式不同，故而在安装方式上也有所不一样。

所以高压整流二极管型号多种多样，比如采用直插方式的高压整流二极管，其型号有SA5.0A/CA-SA170A/CA。

这些个型号，所表示的则是经过最大的电流值以及功率等等。

高压整流二极管，在我们的日常生活中，或许很多人都没有怎么见过，也不知道其主要作用，不过这个高压整流二极管型号，对于我们来说，还是很有用处的。

高压整流二极管一般型号型号有很多，故而不相同的产品也有很多。

比如高压整流二极管一般型号3KV-30A，经过的电流范围大概是在50mA-100mA;经过的电压范围大概是在3KV-450KV;其频率范围在50HZ-100KHZ。

其性能优势，电流电压性能稳定可靠，更多的不同外形样式，也可以供大家选择，而且其制作的工艺技术可靠，结构、设计等等，都非常让人信赖，这个高压整流二极管一般型号，也是现如今比较常用的型号。

高压整流二极管常用型号这种二极管，具有很强的单向导电性，是一种大面积功率的半导体器件，结电容较大，而且做工的频率比较低，反向电压从25V-3000V左右，一般都是在几千赫兹。

高压整流二极管常用型号有很多。

比如IN4007/IN4001，采用直插方式，70HF80、MRA4003T3G等等，这些高压整流二极管型号都有些不一样，或许是因为高压整流二极管生产厂家不一所导致的吧!现在标准的高压整流二极管型号，还没有统一。

二极管1．二极管分类和使用场合● 硅整流二极管：硅整流二极管的主要型号有IN4001~IN4007、IN5391~IN5399、IN5100~IN5406，它主要用途有在电源电路上做整流元件，还可以灵活的构成限幅、钳位、抑制反向电动势、双电源实现数据保护等电路。

典型应用如图1.6.8。

● 硅整流桥：硅整流桥的主要型号有3N246~3N245,分为单相半桥、单相全桥和三相全桥，其中单相全桥主要用在小功率整流电路中，三相全桥在电力整流和逆变器等大功率设备中使用。

硅整流桥也可以用硅整流二极管搭接而成。

● 检波二极管：它电流小，结电容小，主要用在在小信号、高频率的电路中。

● 肖特基二极管：它的反响恢复时间极短可达几个纳秒，压降可达0.4V ，主要在开关稳压电源和逆变器中作续流二极管用，主要型号有IN5817~IN5825等。

● 快恢复二极管：它的正向压降较低，反应时间较快（0.2～0.75μs ），比肖特基二极管耐压高得多，在逆变电源中作整流元件。

主要型号有IN4933~IN4937。

● 变容二极管：它是一种电容随外加偏压改变有较大非线性变化的二极管，通常工作于反向偏置状态，在调频电路中有较大应用。

● 发光二极管：它是一种主动发光器件，简称LED ，和普通二极管类似，也具有单向导电性，发光响应速度可快到几十纳秒，颜色和外形种类很多。

现在还有一种复合发光二极管，一只二极管在不同的控制条件下发出不同颜色的光。

发光二极管多用于电子电路中作信号和状态的显示，也可作为光传感器的光源。

● 红外发光二极管：和发光二极管类似，只不过它发出是我们肉眼不能直接看到的红外光，在电子产品中常用作红外光源，还经常用于光通讯等领域。

● 稳压二极管：属于硅管，在反向击穿区具有极陡的击穿曲线，在很大的电流变化范围内，只有极小的电压变化。

一般用于电路中的基准电压。

2．二极管的参数识别和使用注意钳位抑制反向电动势D 1~D 4构成整流桥 限幅数据保护图1.6.8 硅整流二极管典型应用二极管的型号直接标注在它的上面，选用二极管时要考虑二极管的功率和反向耐压值，使用时注意二极管的正、负极，有环状标志的一端为正极，加正电压，另一端为负极，加负电压。

M7 整流二极管整流二极管是一种能够将交流电能转化成为直流电能的半导体器件，整流二极管具有明显的单向导电性，是一种大面积的功率器件，结电容大，工作频率较低，一般在几十千赫兹，反向电压从25V到3000V.硅整流二极管的击穿电压高，反向漏电流小，高温性能良好，通常高压大功率整流二极管都用高纯单晶硅制造，这种器件结面积大，能通过较大电流（通常可以达到数千安），但工作频率不高，一般在几十千赫兹以下，整流二极管主要用于各种低频整流电路。

整流二极管的选用整流二极管一般为平面型硅二极管，用于各种电源整流电路中。

选用整流二极管时，主要应考虑其最大整流电流、最大反向工作电流、截止频率及反向恢复时间等参数。

普通串联稳压电源电路中使用的整流二极管，对截止频率的反向恢复时间要求不高，只要根据电路的要求选择最大整流电流和最大反向工作电流符合要求的整流二极管即可。

例如，1N 系列、2CZ系列、RLR系列等。

开关稳压电源的整流电路及脉冲整流电路中使用的整流二极管，应选用工作频率较高、反向恢复时间较短的整流二极管（例如RU系列、EU系列、V系列、1SR系列等）或选择快恢复二极管。

整流二极管的常用参数（1）最大平均整流电流IF：指二极管长期工作时允许通过的最大正向平均电流。

该电流由PN结的结面积和散热条件决定。

使用时应注意通过二极管的平均电流不能大于此值，并要满足散热条件。

例如1N4000系列二极管的IF为1A。

（2）最高反向工作电压VR：指二极管两端允许施加的最大反向电压。

若大于此值，则反向电流(IR)剧增，二极管的单向导电性被破坏，从而引起反向击穿。

通常取反向击穿电压(VB)的一半作为(VR)。

例如1N4001的VR为50V，1N4007的VR为1OOOV（3）最大反向电流IR：它是二极管在最高反向工作电压下允许流过的反向电流，此参数反映了二极管单向导电性能的好坏。

因此这个电流值越小，表明二极管质量越好。

（4）击穿电压VR：指二极管反向伏安特性曲线急剧弯曲点的电压值。

二极管的主要参数用来表示二极管的性能好坏和适用范围的技术指标，称为二极管的参数。

不同类型的二极管有不同的特性参数。

对初学者而言，必须了解以下几个主要参数：1、最大整流电流(IF)是指二极管长期连续工作时允许通过的最大正向电流值，其值与PN结面积及外部散热条件等有关。

因为电流通过管子时会使管芯发热，温度上升，温度超过容许限度（硅管为140℃左右，锗管为90℃左右）时，就会使管芯过热而损坏。

所以在规定散热条件下，二极管使用中不要超过二极管最大整流电流值。

例如，常用的IN4001－4007型锗二极管的额定正向工作电流为1A。

2、最高反向工作电压(URM)加在二极管两端的反向电压高到一定值时，会将管子击穿，失去单向导电能力。

为了保证使用安全，规定了最高反向工作电压值。

例如，IN4001二极管反向耐压为50V，IN4007反向耐压为1000V。

3、反向电流(IR)反向电流是指二极管在规定的温度和最高反向电压作用下，流过二极管的反向电流。

反向电流越小，管子的单方向导电性能越好。

值得注意的是反向电流与温度有着密切的关系，大约温度每升高10℃，反向电流增大一倍。

例如2AP1型锗二极管，在25℃时反向电流若为250uA，温度升高到35℃，反向电流将上升到500uA，依此类推，在75℃时，它的反向电流已达8mA，不仅失去了单方向导电特性，还会使管子过热而损坏。

又如，2CP10型硅二极管，25℃时反向电流仅为5uA，温度升高到75℃时，反向电流也不过160uA。

故硅二极管比锗二极管在高温下具有较好的稳定性。

4、最高工作频率二极管工作的上限频率。

超过此值是，由于结电容的作用，二极管将不能很好地体现单向导电性。

in4007二极管参数In4007二极管参数引言：二极管是一种常用的电子元件，具有正向导通和反向截止的特性。

在电路设计和电子设备制造中广泛应用。

In4007二极管是一种常见的整流二极管，本文将介绍In4007二极管的主要参数和特性。

一、In4007二极管简介In4007二极管是一种硅制整流二极管，它是在低成本和可靠性之间取得平衡的一种型号。

它被广泛应用于电源电路、电能仪表、自动化设备、电子设备以及照明产品等。

In4007二极管的主要特点是具有较高的承受电压和大电流，能够有效地进行整流。

二、In4007二极管的参数1.反向峰值电压（反向电压）（VRM）：它是指在反向工作时，二极管可以承受的最高反向电压。

对于In4007二极管来说，其反向峰值电压一般为1000伏。

2.正向电流（IF(AV)）：正向电流是指在导通状态下，二极管能够连续承受的最大电流。

In4007二极管的正向电流典型值为1安培。

3.正向峰值耐受电流（IFSM）：它是指二极管在短时间内能够承受的最大电流。

对于In4007二极管，其正向峰值耐受电流一般为30安培。

4.正向电压降（VF）：正向电压降是指在导通状态下，二极管两端的电压差。

对于In4007二极管，其正向电压降一般为1伏。

5.反向电流（IR）：反向电流是指在截止状态下，二极管两端通过的微弱电流。

对于In4007二极管，其典型反向电流值为5微安。

6.最大工作温度（Tj Max）：它是指二极管能够正常运行的最高温度。

对于In4007二极管，其最大工作温度一般为150摄氏度。

7.整流效率：也称为二极管的效率，它是指二极管在整流过程中的能量转换效率。

通常情况下，In4007二极管的整流效率高达50%以上。

三、In4007二极管的特性1.快速恢复时间：In4007二极管具有快速恢复特性，可以迅速恢复到正常工作状态。

这使得它在高频电路中得到广泛应用。

2.高可靠性和长寿命：In4007二极管采用高质量材料制造，具有较高的可靠性和长寿命。

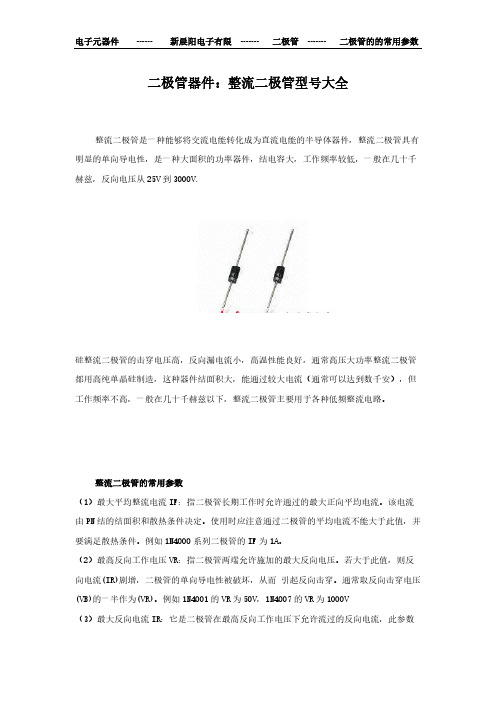

二极管器件：整流二极管型号大全整流二极管是一种能够将交流电能转化成为直流电能的半导体器件，整流二极管具有明显的单向导电性，是一种大面积的功率器件，结电容大，工作频率较低，一般在几十千赫兹，反向电压从25V到3000V.硅整流二极管的击穿电压高，反向漏电流小，高温性能良好，通常高压大功率整流二极管都用高纯单晶硅制造，这种器件结面积大，能通过较大电流（通常可以达到数千安），但工作频率不高，一般在几十千赫兹以下，整流二极管主要用于各种低频整流电路。

整流二极管的常用参数（1）最大平均整流电流IF：指二极管长期工作时允许通过的最大正向平均电流。

该电流由PN结的结面积和散热条件决定。

使用时应注意通过二极管的平均电流不能大于此值，并要满足散热条件。

例如1N4000系列二极管的IF为1A。

（2）最高反向工作电压VR：指二极管两端允许施加的最大反向电压。

若大于此值，则反向电流(IR)剧增，二极管的单向导电性被破坏，从而引起反向击穿。

通常取反向击穿电压(VB)的一半作为(VR)。

例如1N4001的VR为50V，1N4007的VR为1OOOV（3）最大反向电流IR：它是二极管在最高反向工作电压下允许流过的反向电流，此参数反映了二极管单向导电性能的好坏。

因此这个电流值越小，表明二极管质量越好。

（4）击穿电压VR：指二极管反向伏安特性曲线急剧弯曲点的电压值。

反向为软特性时，则指给定反向漏电流条件下的电压值。

（5）最高工作频率fm：它是二极管在正常情况下的最高工作频率。

主要由PN结的结电容及扩散电容决定，若工作频率超过fm，则二极管的单向导电性能将不能很好地体现。

例如1N4000系列二极管的fm为3kHz。

（6）反向恢复时间tre：指在规定的负载、正向电流及最大反向瞬态电压下的反向恢复时间。

（7）零偏压电容CO：指二极管两端电压为零时，扩散电容及结电容的容量之和。

值得注意的是，由于制造工艺的限制，即使同一型号的二极管其参数的离散性也很大。

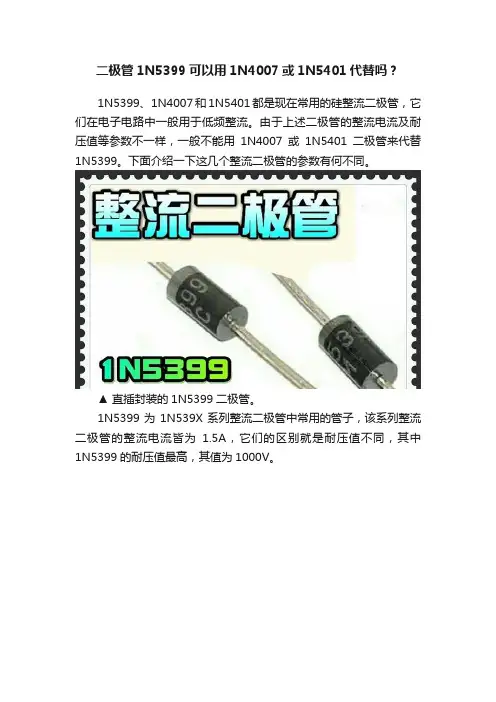

二极管1N5399可以用1N4007或1N5401代替吗？
1N5399、1N4007和1N5401都是现在常用的硅整流二极管，它们在电子电路中一般用于低频整流。

由于上述二极管的整流电流及耐压值等参数不一样，一般不能用1N4007或1N5401二极管来代替1N5399。

下面介绍一下这几个整流二极管的参数有何不同。

▲ 直插封装的1N5399二极管。

1N5399为1N539X系列整流二极管中常用的管子，该系列整流二极管的整流电流皆为1.5A，它们的区别就是耐压值不同，其中1N5399的耐压值最高，其值为1000V。

▲ 直插封装的1N4007二极管。

1N400X系列二极管是现在最常用的整流二极管之一，该系列二极管的整流电流皆为1A，其中1N4007的耐压值为1000V。

1N4007的耐压值虽然和1N5399一样，皆为1000V，但是其整流电流仅有1A，一般不能用来代替1N5399。

▲直插封装的1N5401二极管。

1N540X系列二极管是常用的大电流整流二极管，该系列二极管的整流电流皆为3A，其中1N5401的耐压值仅有50V，其整流电流虽
然较大，但是耐压值没有1N5399高，故不能用来代替1N5399。

▲ 直插封装的1N5408二极管。

若想代替1N5399二极管，建议选用1N540X系列二极管中的1N5408，该管的耐压值也是1000V，并且整流电流也大于1N5399。

若想了解更多电子电路知识，请关注本头条号，谢谢。

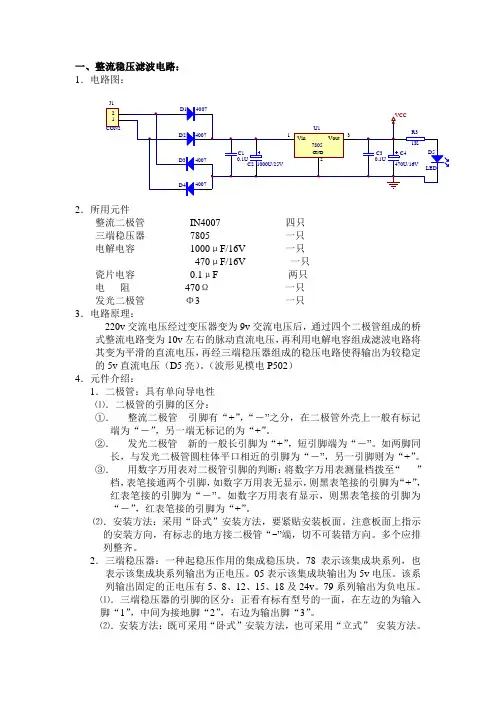

一、整流稳压滤波电路：1．电路图：2．所用元件整流二极管IN4007 四只三端稳压器7805 一只电解电容1000μF/16V 一只470μF/16V 一只瓷片电容0.1μF 两只电阻470Ω一只发光二极管Φ3 一只3．电路原理：220v交流电压经过变压器变为9v交流电压后，通过四个二极管组成的桥式整流电路变为10v左右的脉动直流电压，再利用电解电容组成滤波电路将其变为平滑的直流电压，再经三端稳压器组成的稳压电路使得输出为较稳定的5v直流电压（D5亮）。

（波形见模电P502）4．元件介绍：1．二极管：具有单向导电性⑴．二极管的引脚的区分：①．整流二极管引脚有“+”，“―”之分，在二极管外壳上一般有标记端为“―”，另一端无标记的为“+”。

②．发光二极管新的一般长引脚为“+”，短引脚端为“―”。

如两脚同长，与发光二极管圆柱体平口相近的引脚为“―”，另一引脚则为“+”。

③．用数字万用表对二极管引脚的判断：将数字万用表测量档拨至“”档，表笔接通两个引脚，如数字万用表无显示，则黑表笔接的引脚为“+”，红表笔接的引脚为“―”。

如数字万用表有显示，则黑表笔接的引脚为“―”，红表笔接的引脚为“+”。

⑵．安装方法：采用“卧式”安装方法，要紧贴安装板面。

注意板面上指示的安装方向，有标志的地方接二极管“-”端，切不可装错方向。

多个应排列整齐。

2．三端稳压器：一种起稳压作用的集成稳压块。

78表示该集成块系列，也表示该集成块系列输出为正电压。

05表示该集成块输出为5v电压。

该系列输出固定的正电压有5、8、12、15、18及24v。

79系列输出为负电压。

⑴．三端稳压器的引脚的区分：正看有标有型号的一面，在左边的为输入脚“1”，中间为接地脚“2”，右边为输出脚“3”。

⑵．安装方法：既可采用“卧式”安装方法，也可采用“立式”安装方法。

注意采用“卧式”安装方法时，小心折断引脚。

注意板面上指示的安装方向，切不可引脚装错方向。

3．电容：一种储能元件。

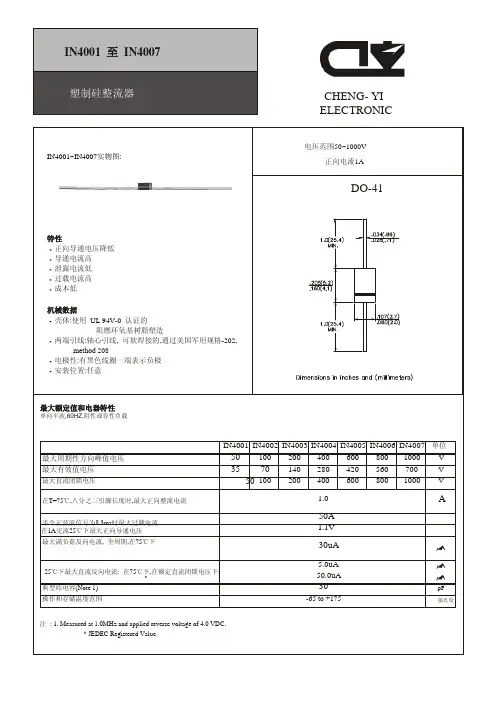

ᄰ፿ᑳഗ਌! General Purpose RectifiersGeneral Purpose Rectifiers ᄰ፿ᑳഗ਌FH1N4001~40071DESCRIPTION & FEATURES 概述及特點Low forward voltage drop. 低正向壓降High surge current capability. 高浪湧電流 PIN ASSIGNMENT 引腳說明PIN NUMBER 引腳序號PIN NAME 管腳符號 DO-214AC(SMA)/DO41 FUNCTION功能 A 1 AnodeC 2 Cathode DO-214AC(SMA)DO-41Maximum Ratings &Thermal Characteristics * (T a =25℃) 最大額定值及熱特性Value 數值 CHARACTERISTIC 特性參數 Symbol 符號 40014002400340044005 4006 4007Unit 單位 Peak Repetitive Reverse Voltage反向峰值電壓V RRM 50 100200400600 800 1000V Average Forward Rectified Current正向電流I F(AV) 1.0 A Peak Forward Surge Current正向浪湧電流(8.3 ms single half-sine-wave)I FM(surge)30 A Typical Thermal resistance 熱阻R θJA 50 ℃/W Junction and Storage Temperature結溫和儲存溫度 T J ,T STG -65~150 ℃ *Thermal resistance from junction to ambient,P .C.B.mountedELECTRICAL CHARACTERISTICS電特性(T A =25℃ unless otherwise noted 如無特殊說明，溫度為25℃)Characteristic 特性參數 Symbol 符號 Test Condition 測試條件 Value 數值 Unit 單位Maximum Instantaneous ForwardVoltage 最大正向瞬間電壓V FI F =1.0A 1.1 V T A =25℃ 5.0 Maximum DC Reverse Current 最大反向電流 I R V DC =50V T A =100℃ 50μA Typical Junction capacitance 電容 C J V R =4.0,f=1.0MHz 15 pF风华直接授权代理／片式无源器件整合供应商　【南京南山】。

1n4007
整流二极管型号
1根本信息
21N4007主要特性
根本信息编辑
整流二极管
较强的正向浪涌承受能力：30A
极限参数为VRM≥50V
最高反向耐压：1000V
低的反向漏电流：5uA〔最大值〕
最大反向峰值电流：30uA
典型热阻：65℃/W
典型结电容：15pF[1]
工作温度：－50℃～+150℃
封装：DO-41
还有二极管1N5822这个是3A的肖特基二极管,反压40VRL207是普通的2A整流二极管，反压1000V
1N4007主要特性编辑
特征
·低的反向漏电流
普通塑封整流二极管
·较强的正向浪涌承受能力
·高温焊接保证
250℃/10 秒, 0.375" (9.5mm)引线长度。

250℃/10 seconds, 0.375" (9.5mm)
引线可承受5 磅(2.3kg) 拉力。

机械数据
·端子: 镀锡轴向引线
·极性: 色环端为负极
·安装位置: 任意。

1N 40011N 40021N 40031N 40041N 40051N 40061N 400710005010020040060080050100200400600800100035701402804205607006530301.01.11N40011N 40021N 40031N40041N 40051N 40061N 40075.010015普通塑封整流二极管反向电压 50 ---1000 V正向电流 1.0 AV µApFI RCj最大正向电压 I F = 1.0A最大反向电流 TA= 25℃典型结电容 V R = 4.0V, f = 1MHz 电特性 TA = 25℃ 除非另有规定。

Electrical Characteristics Ratings at 25℃ ambient temperature unless otherwise specified.单位Unit符号Symbols TA=100℃Maximum forward voltageMaximum reverse current Type junction capacitanceV F-50 --- +150V V V A A µA ℃/W℃V RRM V RMS V DC I F(AV)I FSM I R(AV)特征 Features·低的反向漏电流 Low reverse leakage·较强的正向浪涌承受能力 High forward surge capability ·高温焊接保证 High temperature soldering guaranteed:250℃/10 秒, 0.375" (9.5mm)引线长度。

250℃/10 seconds, 0.375" (9.5mm) lead length,·引线可承受5 磅 (2.3kg) 拉力。

二极管的主要参数用来表示二极管的性能好坏和适用范围的技术指标，称为二极管的参数。

不同类型的二极管有不同的特性参数。

对初学者而言，必须了解以下几个主要参数：1、最大整流电流(I F)是指二极管长期连续工作时允许通过的最大正向电流值，其值与PN 结面积及外部散热条件等有关。

因为电流通过管子时会使管芯发热，温度上升，温度超过容许限度（硅管为140℃左右，锗管为90℃左右）时，就会使管芯过热而损坏。

所以在规定散热条件下，二极管使用中不要超过二极管最大整流电流值。

例如，常用的IN4001－4007型锗二极管的额定正向工作电流为1A。

2、最高反向工作电压(U RM)加在二极管两端的反向电压高到一定值时，会将管子击穿，失去单向导电能力。

为了保证使用安全，规定了最高反向工作电压值。

例如，IN4001二极管反向耐压为50V，IN4007反向耐压为1000V。

3、反向电流(I R)反向电流是指二极管在规定的温度和最高反向电压作用下，流过二极管的反向电流。

反向电流越小，管子的单方向导电性能越好。

值得注意的是反向电流与温度有着密切的关系，大约温度每升高10℃，反向电流增大一倍。

例如2AP1型锗二极管，在25℃时反向电流若为250uA，温度升高到35℃，反向电流将上升到500uA，依此类推，在75℃时，它的反向电流已达8mA，不仅失去了单方向导电特性，还会使管子过热而损坏。

又如，2CP10型硅二极管，25℃时反向电流仅为5uA，温度升高到75℃时，反向电流也不过160uA。

故硅二极管比锗二极管在高温下具有较好的稳定性。

4、最高工作频率二极管工作的上限频率。

超过此值是，由于结电容的作用，二极管将不能很好地体现单向导电性。

用来表示二极管的性能好坏和适用范围的技术指标，称为二极管的参数。

不同类型的二极管有不同的特性参数。

对初学者而言，必须了解以下几个主要参数：1、最大整流电流是指二极管长期连续工作时允许通过的最大正向电流值，其值与PN结面积及外部散热条件等有关。

因为电流通过管子时会使管芯发热，温度上升，温度超过容许限度（硅管为141左右，锗管为90左右）时，就会使管芯过热而损坏。

所以在规定散热条件下，二极管使用中不要超过二极管最大整流电流值。

例如，常用的IN4001－4007型锗二极管的额定正向工作电流为1A。

2、最高反向工作电压加在二极管两端的反向电压高到一定值时，会将管子击穿，失去单向导电能力。

为了保证使用安全，规定了最高反向工作电压值。

例如，IN4001二极管反向耐压为50V，IN4007反向耐压为1000V。

3、反向电流反向电流是指二极管在规定的温度和最高反向电压作用下，流过二极管的反向电流。

反向电流越小，管子的单方向导电性能越好。

值得注意的是反向电流与温度有着密切的关系，大约温度每升高10℃，反向电流增大一倍。

例如2AP1型锗二极管，在25℃时反向电流若为250uA，温度升高到35℃，反向电流将上升到500uA，依此类推，在75℃时，它的反向电流已达8mA，不仅失去了单方向导电特性，还会使管子过热而损坏。

又如，2CP10型硅二极管，25℃时反向电流仅为5uA，温度升高到75℃时，反向电流也不过160uA。

故硅二极管比锗二极管在高温下具有较好的稳定性。

4.动态电阻Rd二极管特性曲线静态工作点Q附近电压的变化与相应电流的变化量之比。

编辑本段半导体二极管参数符号及其意义CT---势垒电容Cj---结（极间）电容，表示在二极管两端加规定偏压下，锗检波二极管的总电容Cjv---偏压结电容Co---零偏压电容Cjo---零偏压结电容Cjo/Cjn---结电容变化Cs---管壳电容或封装电容Ct---总电容CTV---电压温度系数。
