闭式循环水系统排气管布置

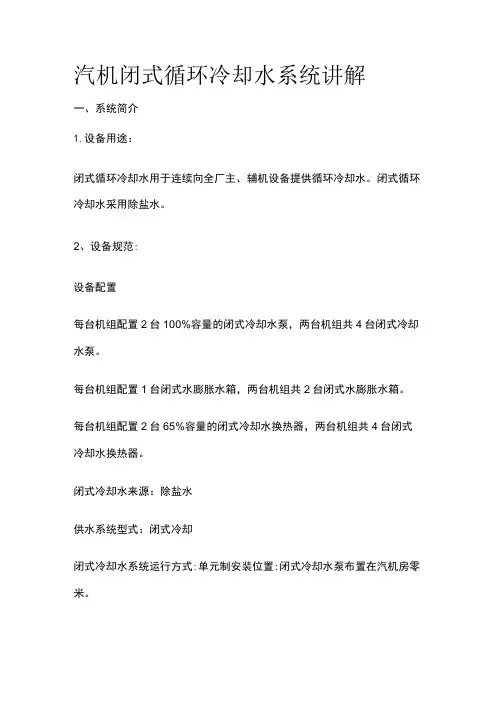

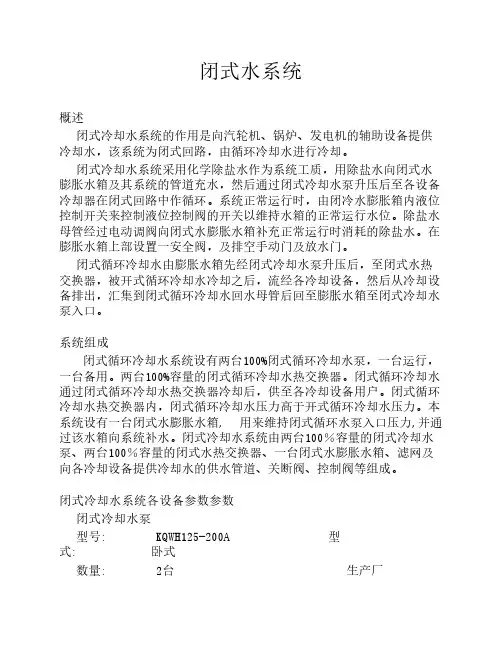

汽机闭式循环冷却水系统讲解一、系统简介1.设备用途：闭式循环冷却水用于连续向全厂主、辅机设备提供循环冷却水。

闭式循环冷却水采用除盐水。

2、设备规范:设备配置每台机组配置2台100%容量的闭式冷却水泵，两台机组共4台闭式冷却水泵。

每台机组配置1台闭式水膨胀水箱，两台机组共2台闭式水膨胀水箱。

每台机组配置2台65%容量的闭式冷却水换热器，两台机组共4台闭式冷却水换热器。

闭式冷却水来源：除盐水供水系统型式：闭式冷却闭式冷却水系统运行方式:单元制安装位置:闭式冷却水泵布置在汽机房零米。

闭式水膨胀水箱：安装在汽机房内14.7m层。

闭式冷却水换热器布置在汽机房零米。

泵及电机技术参数序号结构/K置名称单位参数1泵型号XHXS300-435A2泵体尺寸（长X宽X高）m1196×1200×13373泵轴长m11964叶轮吸入型式双吸5叶轮直径mm4356轴承形式/数量滚动/27联轴器传递功率kW2808密封形式机械密封电动机技术数据项目单位参数型号YKK450-4额定功率kW280额定电压VlOOOO同步转速r∕minl487频率Hz50绝缘等级F防护等级IP54重量kg3470冷却方式空冷旋转方向为：（从向看）顺时针（从电机向泵看）8.22.2闭式冷却水系统起动前检查8.22.2.1 启动前闭式水系统试验完成且合格，确认闭式水系统联锁保护试验合格，投入正常。

8.22.2.2 检查所有仪表齐全，各压力表入口阀开启，确认所有表计投入正常。

8.22.2.3 闭式水膨胀水箱补水:1）关闭闭式水膨胀水箱放水阀。

2）开启膨胀水箱补水阀。

3）检查启动凝结水输送泵，向膨胀水箱补水至mm o4）将膨胀水箱补水阀投自动。

8.22.2.4检查关闭闭式水系统放水阀。

8・22.2.5开启闭式冷却水泵人口电动阀、泵体排气门连续流水后关闭，出口门关闭。

8.22.2.6测闭式泵电机绝缘合格后，送电。

8.22.2.7检查闭式水各管道排空阀开启。

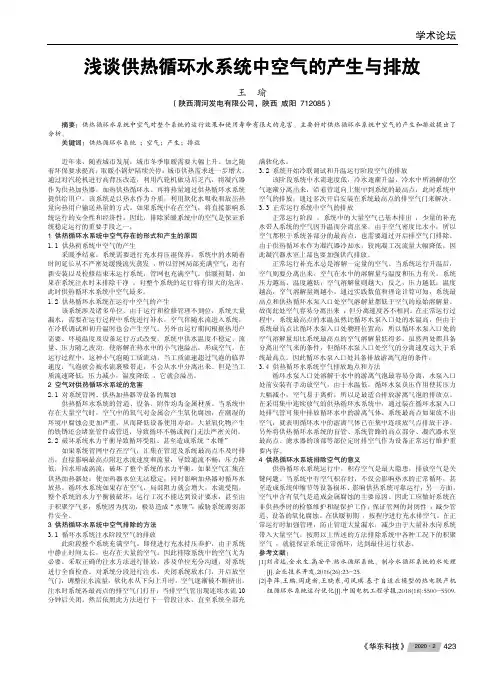

学术论坛423浅谈供热循环水系统中空气的产生与排放王 瑜（陕西渭河发电有限公司，陕西 咸阳 712085）摘要：供热循环水系统中空气对整个系统的运行效果和使用寿命有很大的危害。

主要针对供热循环水系统中空气的产生和排放提出了分析。

关键词：供热循环水系统 ；空气；产生；排放近年来，随着城市发展，城市冬季取暖需要大幅上升。

加之随着环保要求提高，取暖小锅炉陆续关停，城市供热需求进一步增大。

通过对汽轮机进行高背压改造，利用汽轮机做功后乏汽，将凝汽器作为供热加热器，加热供热循环水。

再将热量通过供热循环水系统提供给用户。

该系统是以热水作为介质，利用软化水吸收和放出热量向热用户输送热量的方式。

如果系统中存在空气，将直接影响系统运行的安全性和经济性。

因此，排除采暖系统中的空气是保证系统稳定运行的重要手段之一。

1 供热循环水系统中空气存在的形式和产生的原因 1.1 供热初系统中空气的产生 采暖季结束，系统需要进行充水持压湿保养，系统中的水随着时间延长从不严密处缓慢流失蒸发 ，所以管网局部充满空气；还有新安装以及检修结束未运行系统，管网也充满空气。

供暖初期，如果在系统注水时未排除干净 ，对整个系统的运行将有很大的危害，此时供热循环水系统中空气最多。

1.2 供热循环水系统在运行中空气的产生 该系统涉及诸多单位，由于运行和检修管理不到位，系统大量漏水，需要在运行过程中系统进行补水，空气伴随水流进入系统，在冷联调试和初升温时也会产生空气。

另外由运行期间根据热用户需要、环境温度及设备运行方式改变，系统中供水温度不稳定，流量、压力随之波动。

使溶解在热水中的小气泡溢出，形成空气。

在运行过程中，这种小气泡随工质流动，当工质流速超过气泡的临界速度，气泡就会被水流裹吸带走，不会从水中分离出来。

但是当工质流速降低，压力减小，温度降低 ，它就会溢出。

2 空气对供热循环水系统的危害 2.1 对系统管网、供热加热器等设备的腐蚀 供热循环水系统的管道、设备、附件均为金属材质。

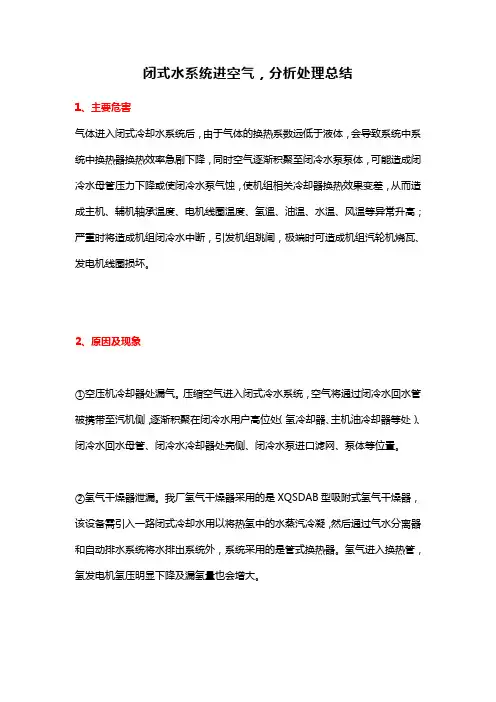

闭式水系统进空气，分析处理总结1、主要危害气体进入闭式冷却水系统后，由于气体的换热系数远低于液体，会导致系统中系统中换热器换热效率急剧下降，同时空气逐渐积聚至闭冷水泵泵体，可能造成闭冷水母管压力下降或使闭冷水泵气蚀，使机组相关冷却器换热效果变差，从而造成主机、辅机轴承温度、电机线圈温度、氢溫、油温、水温、风温等异常升高；严重时将造成机组闭冷水中断，引发机组跳闸，极端时可造成机组汽轮机烧瓦、发电机线圈损坏。

2、原因及现象①空压机冷却器处漏气。

压缩空气进入闭式冷水系统，空气将通过闭冷水回水管被携带至汽机侧，逐渐积聚在闭冷水用户高位处（氢冷却器、主机油冷却器等处）、闭冷水回水母管、闭冷水冷却器处壳侧、闭冷水泵进口滤网、泵体等位置。

②氢气干燥器泄漏。

我厂氢气干燥器采用的是XQSDAB型吸附式氢气干燥器，该设备需引入一路闭式冷却水用以将热氢中的水蒸汽冷凝，然后通过气水分离器和自动排水系统将水排出系统外，系统采用的是管式换热器。

氢气进入换热管，氢发电机氢压明显下降及漏氢量也会增大。

图1 吸附式氢气干燥器冷却系统③闭式冷却水系统膨胀水箱液位过低。

膨胀水箱是系统的缓冲水箱，用以补偿闭式循环系统中水量的正常损耗及温度变化导致的冷却水体积变化。

如补水系统异常，出现液位过低的现象，将会导致系统内进入空气。

④气体在系统内集聚，打开闭式冷却器水系统放水、排气阀，水流会因为存在大量的气泡而呈现出乳白状，静置一段时间后会慢慢恢复清澈透明，电导率会明显升高，接近20us/cm。

图2 水样变化情况⑤如气体（空气或氢气）积聚量不断增大，闭冷水温上升，严重时闭冷水泵电流晃动、闭冷水压力晃动并下降，运行闭冷水泵逐渐气蚀，发出强烈气蚀噪声。

⑥如闭冷水压力不断下降，备用闭冷水泵联启，闭冷水母管压力仍然无法稳定甚至闭冷水中断，伴随有大屏主机、辅机轴承温度、电机线圈温度、氢溫、油温、水温、风温等报警、超限现象。

闭冷水中断，对应机组的轴承溫度高、发电机线圈温度达保护值，机组跳闸。

#1机组吹管运行操作措施编写：审核：审定：批准：山西鲁晋王曲发电有限责任公司生产部#1机组吹管运行操作措施一. 工程概况王曲锅炉由英国Mitsui Babcock公司设计制造。

锅炉为超临界直流炉，单炉膛、一次中间再热、旋流燃烧器前后墙对冲燃烧方式、平衡通风、露天布置、固态排渣、全悬吊钢构架的 型。

锅炉采用0号轻柴油点火和助燃，油枪为蒸汽雾化。

运转层以下封闭。

锅炉BMCR工况下蒸发量1944t/h，主汽压力24.7MPa。

二. 编制依据2.1.英巴供《蒸汽吹扫程序》说明书2.2.电建一公司提供的《锅炉蒸汽吹管》分部试运措施2.3.山东电力研究院提供的《锅炉吹管措施》。

2.4.王曲电厂编制的《主机运行规程》2.5.王曲电厂编制的《辅机运行规程》2.6.王曲电厂编制的《热机系统图侧》2.7.《电力生产安全工作规定》三. 锅炉吹管前应具备的条件3.1.汽机专业下列系统安装、调试、试运行合格，签证完毕，系统相应表计、保护能够投入运行：1.启动锅炉及辅助蒸汽系统2.压缩空气系统3.汽机主、再热蒸汽系统4.循环水系统（循环水加药）5.开、闭式冷却水系统6.凝结水系统和凝补水系统7.除氧器及电动给水泵组8.汽轮机汽缸测温装置应能投入9.各抽汽逆止门应处于关闭状态10.两个吹管临时控吹门试验完毕并合格11.主机润滑油、顶轴油系统、汽轮机和小机能够投入盘车运行12.汽机侧蒸汽管道疏水系统13.化学除盐水系统14.汽机本体在高中压调节门前疏水管道上阀门全开15.疏水扩容器与吹管无关的疏水门全部关闭，并挂“禁止操作”警示牌16.所有疏水均用临时疏水管道排至厂房外安全位置17.化学加药系统18.化学取样系统19.工业水、生活水、消防水系统20.全厂给排水系统3.2.锅炉专业下列系统安装、调试、试运行合格，签证完毕，系统相应表计、保护能够投入运行：1.锅炉本体及其附属设备安装、保温工作结束，支吊架符合要求2.锅炉临时膨胀指示器安装结束，影响锅炉膨胀的临时设施拆除3.冷态通风试验结束，风量标定试验完成，炉膛及烟风道系统内部脚手架拆除，内部杂物清理干净4.锅炉化学清洗完，酸洗用的临时设施拆除，设备系统恢复正常5.锅炉排空疏水系统6.锅炉启动循环系统7.锅炉汽水取样系统8.锅炉风烟系统9.锅炉制粉系统10.炉膛出口烟温探针可以投用11.炉底水封、除渣石子煤系统12.锅炉供油系统及炉前燃油系统且燃油充足13.锅炉火检及冷却风系统14.锅炉火焰电视监视系统15.电除尘系统16.空气预热器吹灰系统17.锅炉疏放水系统3.3.电气、仪控专业下列系统安装、调试、试运行合格，签证完毕，系统相应表计、保护能够投入运行：1.厂用电系统可靠投入，保安电源能投入。

雨水管以及屋面排气管、落水口、披水做法1、雨水管安装：雨水管卡应设置牢固、距离均匀一致、距墙面20mm。

明排水口距地面不大于20 0mm。

在排水口弯头拐弯处设一道管卡，卡子间距不大于2m,最下面一道设置双卡子。

雨水管卡与墙面连接处应打胶封闭。

（见图）高跨屋面向低屋面排水时，在低屋面排水口处设置收水簸箕（见图）2、屋面排气孔做法：2.1对需要铺设排气管道的屋面，排气管道设置在保温层中，在穿过保温层的管道上打排气孔，排气孔呈梅花状分布。

2.2排气管道外壁包裹一层玻璃布，防止保温层中颗粒将管道上的排气孔堵死。

2.3根据屋面的情况布置排气管道，排气管道要纵横贯通，在保温层内形成有效的排气网。

2.4在排气管道上设置排气出口，排气出口与大气相通，在屋面面积每36m2的范围内设置1个出气口，在排气管出口处要做防水处理，防水层高度不低于300mm。

排气孔根部进行装饰。

（参见效果图）2.5排气出口效果图：3、屋面面层做法：3.1面层砖镶贴时应双向留缝，缝宽10mm，采用1：1水泥砂浆勾缝。

当屋顶面积较大时，要求不大于6×6m设置变形缝，留置20mm宽缝，用柔性防水材料填缝。

3.2面层排砖应考虑整体效果美观，应尽量采用整砖排布，若出现非整砖，其宽度不宜小于整砖宽度的2/3或变色做装饰带。

4、屋面落水口做法：5、屋面披水做法：5.1女儿墙与屋面交接处做成圆弧型，卷材顺女儿墙铺贴至女儿墙顶端檐下，卷材收头的端部裁齐，收头用金属压条钉压牢固，用密封膏封闭压条上口及固定点处。

5.2女儿墙防水卷材铺贴完毕后，在其表面抹灰，采用纤维混合水泥砂浆抹灰，设置分格缝，分格缝间距不大于6m一道，缝宽20mm，分格缝用密封膏封闭。

5.3在镶贴屋面圆弧转角处镶贴地砖时，屋面地砖铺贴到圆弧的结束处，在地砖与圆弧的交界处设置凹槽，槽内填塞密封胶。

5.2面层效果图：。
