第七章滚动轴承资料

§7-5 滚动轴承滚动轴承是支承轴的一种标准组件。

由于其结构紧凑，摩擦力小，拆装方便等优点，所以在各种机器、仪表等产品中得到广泛应用。

滚动轴承由内圈、外圈、滚动体和保持架等零件组成，如图7-46。

一、滚动轴承的结构和分类常用的滚动轴承有以下三种，它们通常是按受力方向分类：1．向心轴承主要承受径向载荷，如图7-46（a）。

2．向心推力轴承能同时承受径向和轴向载荷，如图7-46（b）。

3．推力轴承只承受轴向载荷，如图7-46（c）。

（a）（b）（c）图7-46 常用的三种滚动轴承二、滚动轴承代号（GB/T272-1993）滚动轴承的代号是由前置代号、基本代号和后置代号三部分组成，各部分的排列如下：前置代号和后置代号是轴承在结构形式、尺寸、公差和技术要求等有改变时，在其基本代号前后添加的补充代号。

表7- 11 滚动轴承类型代号和尺寸代号承代号的基础。

滚动轴承基本代号由轴承类型代号、尺寸系列代号、内径代号三部分构成。

类型代号由数字或字母表示，见表7-11；尺寸系列代号由轴承宽(高)度系列代号和直径系列代号组合而成，用两位数字表示，其中左边一位数字为宽(高)度系列代号(凡括号中的数值，在注写时省略)，右边一位数字为直径系列代号，见表7-11；内径代号的意义及注写见表7-12。

表7-12 轴承内径代号例如：滚动轴承 6204该轴承的基本代号为：轴承61204 GB/T276-1993三、滚动轴承的画法滚动轴承是标准组件，一般不单独绘出零件图，国标规定在装配图中采用简化画法和规定画法来表示。

若不必确切地表示滚动轴承的外形轮廓、载荷特征和结构特征，可采用通用画法来表示。

即在轴的两侧用粗实线矩形线框及位于线框中央正立的十字形符号表示，十字形符号不应与线框接触（图7－47）。

在装配图中，若要较形象地表示滚动轴承的结构特征，可采用特征画法来表示。

规定画法和特征画法如表7-13。

图7-47轴承在装配图中的画法在装配图中，若要较详细地表达滚动轴承的主要结构形状，可采用规定画法来表示。

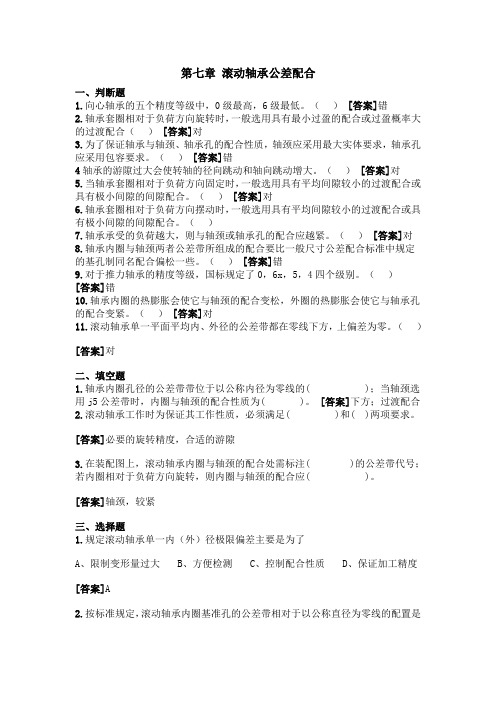

第七章滚动轴承公差配合一、判断题1.向心轴承的五个精度等级中，0级最高，6级最低。

（）[答案]错2.轴承套圈相对于负荷方向旋转时，一般选用具有最小过盈的配合或过盈概率大的过渡配合（）[答案]对3.为了保证轴承与轴颈、轴承孔的配合性质，轴颈应采用最大实体要求，轴承孔应采用包容要求。

（）[答案]错4轴承的游隙过大会使转轴的径向跳动和轴向跳动增大。

（）[答案]对5.当轴承套圈相对于负荷方向固定时，一般选用具有平均间隙较小的过渡配合或具有极小间隙的间隙配合。

（）[答案]对6.轴承套圈相对于负荷方向摆动时，一般选用具有平均间隙较小的过渡配合或具有极小间隙的间隙配合。

（）7.轴承承受的负荷越大，则与轴颈或轴承孔的配合应越紧。

（）[答案]对8.轴承内圈与轴颈两者公差带所组成的配合要比一般尺寸公差配合标准中规定的基孔制同名配合偏松一些。

（）[答案]错9.对于推力轴承的精度等级，国标规定了0，6x，5，4四个级别。

（）[答案]错10.轴承内圈的热膨胀会使它与轴颈的配合变松，外圈的热膨胀会使它与轴承孔的配合变紧。

（）[答案]对11.滚动轴承单一平面平均内、外径的公差带都在零线下方，上偏差为零。

（）[答案]对二、填空题1.轴承内圈孔径的公差带带位于以公称内径为零线的( )；当轴颈选用j5公差带时，内圈与轴颈的配合性质为( )。

[答案]下方；过渡配合2.滚动轴承工作时为保证其工作性质，必须满足( )和( )两项要求。

[答案]必要的旋转精度，合适的游隙3.在装配图上，滚动轴承内圈与轴颈的配合处需标注( )的公差带代号；若内圈相对于负荷方向旋转，则内圈与轴颈的配合应( )。

[答案]轴颈，较紧三、选择题1.规定滚动轴承单一内（外）径极限偏差主要是为了A、限制变形量过大B、方便检测C、控制配合性质D、保证加工精度[答案]A2.按标准规定，滚动轴承内圈基准孔的公差带相对于以公称直径为零线的配置是A、位于零线之下，基本偏差为负值B、相对于零线对称分布C、位于零线之下，基本偏差为零D、位于零线之上，基本偏差为零[答案]C3.按GB/T 307.3－1996规定，向心轴承的公差等级分为A、2、3、4、5、6、7、8、9八级B、4、5、6、7、8、9六级C、2、4、5、6、0五级D、0、2、3、4、5五级[答案]C4.规定滚动轴承单一平面平均内（外）径极限偏差主要是为了A、限制变形量过大B、方便检测C、控制配合性质D、保证加工精度[答案]C5.按GB/T 4604－1993规定，轴承的径向游隙共分为A、2、0、3、4、5五组B、4、5、6、7、8五组C、0、4、5、6、7五组D、3、4、5、6、7、8六组[答案]A。

第7章滚动轴承与互换性一．判断题（正确的打√，错误的打×）1、滚动轴承内圈与轴的配合，采用基孔制。

T2、滚动轴承内圈与轴的配合，采用间隙配合。

F3、滚动轴承配合，在图样上只须标注轴颈和外壳孔的公差带代号。

T4、0级轴承应用于转速较高和旋转精度也要求较高的机械中。

F5、滚动轴承国家标准将内圈内径的公差带规定在零线的下方。

T6、滚动轴承内圈与基本偏差为g的轴形成间隙配合。

F二、选择题1．下列配合零件应选用基轴制的有ABD ．A．滚动轴承外圈与外壳孔。

B．同一轴与多孔相配，且有不同的配合性质。

C．滚动轴承内圈与轴。

D．轴为冷拉圆钢，不需再加工。

2．滚动轴承外圈与基本偏差为H的外壳孔形成 A 配合A．间隙；B．过盈；C．过渡。

6．滚动轴承内圈与基本偏差为h的轴颈形成 C 配合A．间隙；B．过盈；C．过渡。

7．某滚动轴承配合，如图样上标注为Ф60R6，则省略的是 BA．Ф60H7；B．轴承公差带代号；C．轴承型号。

8．承受局部负荷的套圈应选 AB 配合A．较松的过渡配合；B．较紧的间隙配合；C．过盈配合；D．较紧的过渡配合。

三、简答与计算1滚动轴承的精度有哪几个等级？哪个等级应用最广泛？答：滚动轴承的精度有0、 6 、5 、4和2共五级，0级在机械中应用最广。

2滚动轴承与轴、外壳孔配合，采用何种基准制？答：滚动轴承内圈与轴采用基孔制配合，滚动轴承外圈与孔采用基轴制配合。

3选择轴承与轴、外壳孔配合时主要考虑哪些因素？答： 1)负荷的类型；2）负荷的大小；3）工作温度；4）其它因素：如旋转精度，旋转速度，轴颈和外壳孔的结构和材料等。

4滚动轴承内圈与轴颈的配合同国家标准《公差与配合》中基孔制同名配合相比，在配合性质上有何变化?为什么？答：由于轴承内圈单一平面平均内径dmp公差带偏差在零线下侧，与基准孔H有所不同，所以轴承内圈与轴颈组成的基孔制配合比国家标准《公差与配合中》基孔制配合紧以些。

5滚动轴承配合标准有何特点？答：由于滚动轴承是标准件，在装配图上标准滚动轴承与轴颈和外壳孔配合时，只需标准轴颈和外壳孔的公差带代号。
