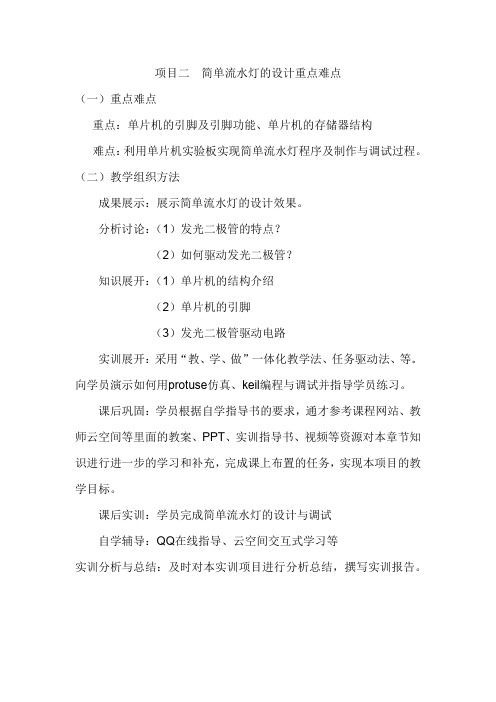

项目二 简单流水灯的设计重点难点
项目二简单流水灯的设计重点难点
（一）重点难点
重点：单片机的引脚及引脚功能、单片机的存储器结构
难点：利用单片机实验板实现简单流水灯程序及制作与调试过程。
（二）教学组织方法
成果展示：展示简单流水灯的设计效果。
分析讨论：（1）发光二极管的特点？
（2）如何驱动发光二极管？
知识展开：（1）单片机的结构介绍
（2）单片机的引脚
（3）发光二极管驱动电路
实训展开：采用“教、学、做”一体化教学法、任务驱动法、等。
向学员演示如何用protuse仿真、keil编程与调试并指导学员练习。
课后巩固：学员根据自学指导书的要求，通才参考课程网站、教师云空间等里面的教案、PPT、实训指导书、视频等资源对本章节知识进行进一步的学习和补充，完成课上布置的任务，实现本项目的教学目标。
课后实训：学员完成简单流水灯的设计与调试
自学辅导：QQ在线指导、云空间交互式学习等
实训分析与总结：及时对本实训项目进行分析总结，撰写实训报告。
项目2流水灯设计
流水灯的原理
流水灯是一种通过控制LED的亮 灭顺序和时间间隔来模拟流水效
果的灯具。
通过控制每个LED的点亮和熄灭 时间，以及每个LED之间的亮灭 时间间隔，可以模拟出流水效果。
流水灯通常由多个LED组成，每 个LED按照一定的顺序逐个点亮 或熄灭，形成连续的视觉效果。
延时函数的原理
延时函数是一种用于控制程序执行流程的函数，它可以使程序在执行某段 代码后暂停一段时间再继续执行下一段代码。
用于编写、上传程序 到Arduino板
支持多种编程语言， 如C/C
包含代码编辑器、编 译器和调试器
编程语言
01
C/CArduino IDE主要使用的编程 语言，简单易学，适合初学者
02
Python：可选的编程语言，适用 于更高级的应用
示例代码
• 以下是一个简单的流水灯程序示例
示例代码
01
```cpp
示例代码实现
delay(500);
//
延迟500毫秒
digitalWrite(LED_PIN1, LOW); // 熄灭第一个LED
digitalWrite(LED_PIN2, HIGH); // 点亮第二个LED
示例代码实现
delay(500); 毫秒
// 延迟500
digitalWrite(LED_PIN2, LOW); // 熄灭第 二个LED
按照特定的顺序（如从左到右 或从右到左），依次点亮每个 LED。
动态效果
通过调整延迟时间，实现LED的 动态效果，如闪烁、渐变等。
示例代码实现
01
```c
02
void setup() {
wiringPiSetup();
流水灯的设计与制作
软件方案????????????????????????????941程序流程图?????????????????????????942元件清单??????????????????????????943参考程序??????????????????????????944proteus仿真软件??????????????????????105
TXD
P3.2
INT0
P3.3INT1P3.4T0P3.5T1
P3.6
WR
P3.7
RD
P3口还接收一些用于闪烁存储器编程和程序校验的控制信号。
RST：
复位输入。当震荡器工作时，RET引脚出现两个机器周期以上的高电平将使单片机复位。
ALE/ ：
当访问外部程序存储器或数据存储器时，ALE输出脉冲用于锁存地址的低8位字节。即使不访问外部存储器，ALE以时钟震荡频率的1/16输出固定的正脉冲信号，因此它可对输出时钟或用于定时目的。要注意的是：每当访问外部数据存储器时将跳过一个ALE脉冲时，闪烁存储器编程时，这个引脚还用于输入编程脉冲。如果必要，可对特殊寄存器区中的8EH单元的D0位置禁止ALE操作。这个位置后只有一条MOVX和MOVC指令ALE才会被应用。此外，这个引脚会微弱拉高，单片机执行外部程序时，应设置ALE无效。
PSEN：
程序储存允许输出是外部程序存储器的读选通信号，当AT89C51由外部程序存储器读取指令时，每个机器周期两次PSEN 有效，即输出两个脉冲。在此期间，当访问外部数据存储器时，这两次有效的PSEN 信号不出现。
EA/VPP：
外部访问允许。欲使中央处理器仅访问外部程序存储器，EA端必须保持低电平。需要注意的是：如果加密位LBI被编程，复位时内部会锁存EA端状态。如EA端为高电平，CPU则执行内部程序存储器中的指令。闪烁存储器编程时，该引脚加上+12V的编程允许电压VPP，当然这必须是该器件是使用12V编程电压VPP。
TXD
P3.2
INT0
P3.3INT1P3.4T0P3.5T1
P3.6
WR
P3.7
RD
P3口还接收一些用于闪烁存储器编程和程序校验的控制信号。
RST：
复位输入。当震荡器工作时，RET引脚出现两个机器周期以上的高电平将使单片机复位。
ALE/ ：
当访问外部程序存储器或数据存储器时，ALE输出脉冲用于锁存地址的低8位字节。即使不访问外部存储器，ALE以时钟震荡频率的1/16输出固定的正脉冲信号，因此它可对输出时钟或用于定时目的。要注意的是：每当访问外部数据存储器时将跳过一个ALE脉冲时，闪烁存储器编程时，这个引脚还用于输入编程脉冲。如果必要，可对特殊寄存器区中的8EH单元的D0位置禁止ALE操作。这个位置后只有一条MOVX和MOVC指令ALE才会被应用。此外，这个引脚会微弱拉高，单片机执行外部程序时，应设置ALE无效。
PSEN：
程序储存允许输出是外部程序存储器的读选通信号，当AT89C51由外部程序存储器读取指令时，每个机器周期两次PSEN 有效，即输出两个脉冲。在此期间，当访问外部数据存储器时，这两次有效的PSEN 信号不出现。
EA/VPP：
外部访问允许。欲使中央处理器仅访问外部程序存储器，EA端必须保持低电平。需要注意的是：如果加密位LBI被编程，复位时内部会锁存EA端状态。如EA端为高电平，CPU则执行内部程序存储器中的指令。闪烁存储器编程时，该引脚加上+12V的编程允许电压VPP，当然这必须是该器件是使用12V编程电压VPP。
流水灯控制实验PLC综合实训报告
摘要PLC的功能强大，在生产生活中的应用广泛，其中西门子S7—200PLC在实际生产中最为常见。
本次专业综合实训主要是针对西门子S7—200PLC挂屏集成模块进行的。
本次专业综合实训主要内容有：PLC挂屏集成模块的插线，电气原理图的绘制，流水灯、交通信号灯、运动小车的多段速控制、A/D数模转换的程序编写与调试、相应的触摸屏程序的编写以及变频器参数的设置等。
实训一流水灯控制实验一、实训目的：设计流水灯控制系统。
二、实训要求：要求实现流水灯的依此循环亮，时间间隔为1s。
能够实现随时启动随时停止。
三、实训内容：利用外部按钮和编辑触摸屏界面，分别实现流水灯的启动和停止。
四、实现方法：根据实训课题要求，编程思路如下：1、首先用触点M1.3和M1.4分别控制中间继电器M0.2的得电和失电，按动M1.3，M0.2和Q0.6得电，触点M0.2和Q0.6动作，第一个灯亮，并将输出Q0.6自锁，同时启动定时器T33；2、1S后触点T33闭合，点亮第二个灯并启动定时器T34，触点Q0.7动作，将输出Q0.7自锁并使Q0.6失电，第一个灯灭，触点Q0.6和T33断开；3、1S后触点T34闭合，点亮第三个灯并启动定时器T35，触点Q1.0动作，将输出Q1.0自锁并使Q0.7失电，第二个灯灭，触点Q0.7和T34断开；4、1S后触点T35闭合，重新点亮第一个灯并启动定时器T33，触点Q0.6动作，将输出Q0.6自锁并使Q1.0失电，第三个灯灭，触点Q1.0和T35断开，如此循环下去；5、当按动M1.4，输出M0.2失电，M0.2断开，输出全部失电，灯熄灭，定时器清零。
I/O表如下：五、实训结果：1）流水灯控制界面：按动启动按钮，三个灯依次循环点亮；按动停止按钮，流水灯熄灭。
2）流水灯控制程序：实训二交通灯控制实验一、实训目的：设计交通灯控制系统。
二、实训要求：1.能够实现总停止和总启动；2.红灯亮灯时间为25s，绿的为20s，黄灯闪烁5s；3.在触摸屏上显示各个灯的倒计时间。
流水灯课程设计
流水灯课程设计一、课程目标知识目标：1. 学生能理解流水灯的工作原理，掌握基础电路知识；2. 学生能描述流水灯程序设计的基本步骤，了解编程思维；3. 学生能运用所学的知识，设计并制作出简单的流水灯作品。
技能目标：1. 学生能运用电路元件，进行基础的电路搭建；2. 学生能通过编程软件，编写并调试流水灯程序；3. 学生能在团队协作中，共同解决问题，提高动手实践能力。
情感态度价值观目标：1. 学生能对流水灯的制作产生兴趣，培养对电子技术的热爱；2. 学生在实践过程中，养成动手动脑的好习惯，提高自主学习能力；3. 学生在团队协作中，学会相互尊重、沟通与协作，培养团队精神。
课程性质：本课程为实践性课程，结合电子技术与编程知识，培养学生的动手实践能力和创新思维。
学生特点：五年级学生具有一定的电子技术基础和编程基础，对新鲜事物充满好奇，喜欢动手实践。
教学要求：教师需引导学生掌握流水灯相关知识，关注学生的动手实践过程，鼓励学生创新思维，提高团队协作能力。
通过课程学习，将目标分解为具体的学习成果，以便后续的教学设计和评估。
二、教学内容本课程教学内容主要包括以下三个方面：1. 电路基础知识：- 电路元件的认识与使用，如电阻、电容、二极管等；- 简单电路的搭建与测试，了解电路的基本连接方式；- 流水灯电路原理，学习如何用电子元件实现流水灯效果。
2. 编程知识：- 学习编程软件的使用，如Arduino等；- 流水灯程序设计，掌握编程思维和编程技巧；- 程序调试与优化，学会查找并解决程序中的问题。
3. 实践操作与团队协作：- 设计并搭建流水灯电路，运用所学知识进行实际操作；- 编写并调试流水灯程序，将编程知识应用于实际项目中；- 团队协作，共同完成流水灯作品的制作，培养团队精神和沟通协作能力。
教学内容安排与进度：第一课时：电路基础知识学习，认识电路元件，了解电路基本连接方式；第二课时：流水灯电路原理学习，搭建简单的流水灯电路；第三课时：编程软件学习，编写并调试流水灯程序；第四课时：实践操作，团队协作完成流水灯作品的设计、搭建与调试。
【LED】流水灯的设计与制作
摘要本设计是一种基于89C52单片机的彩灯控制方案，实现对彩灯的控制。
本方案以89C52单片机作为主控核心，由编程实现亮灯循环模式。
由在显示模块上有8个彩灯,根据用户需要可以编写若干种亮灯模式.本系统具有体积小、硬件少、电路结构简单及容易操作和阅读等优点。
该彩灯控制器实际应用效果较好，亮灯模式多。
与其他彩灯相比，具有体积小、价格低、低能耗等优点。
在能源比较匮乏的今天，彩灯的循环控制在显示方面更表现出一种节约能源的魅力.这将使彩灯具有更广阔的发展天地。
关键字：89C51 循环彩灯a a 89c52 89c52 8 8 a 。
, a .: 89C51目录绪论 31流水灯方案设计与选择 31、1 设计要求 31、2 系统功能 31、3 方案选择 32 流水灯设计过程 42、1 元件选取 42、2 硬件设计 42、2、1 单片机介绍 42、2、2 流水灯总图 52、3 软件设计 62、3、1 编程介绍 62、3、2 编程选择 10参考文献 11绪论当今时代足一个新技术层出不穷的时代，在电子领域尤其足自动化智能控制领域，传统的分立元件或数字逻辑电路构成的控制系统，正以前所未见的速度被单片机智能控制系统所取代。
单片机具有体积小、功能强、成本低、应用面广等优点，可以说，智能控制与自动控制的核心就是单片机。
1流水灯方案设计与选择1、1设计要求本次毕业设计要求设计一个流水灯，其设计要求如下：（1）、用8个发光二极管作为显示电路。
（2）、实现动态显示。
（3）、能连续循环显示。
1、2 系统功能流水灯可直接与220 V交流市电相连接，经过开关电源变换，输出直流工作电压，一方面为管内模块提供12 V工作电源，另一方面为主控模块单片机系统提供5 V工作电源。
整个系统工作由软件程序控制运行。
上电后，流水灯按程序设计好的模式进行显示，由全灭→按程序显示→全都熄灭为一个周期。
然后循环继续工作。
1、3 方案选择可只采用89C51作为主控芯片，将P1分别接8个实现显示，可用C语言或者汇编语言编程实现。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
流水灯的制作与调试
随着电子技术的快速发展尤其是数字技术的突飞猛进，多功能流水灯凭着简易，高效，稳定等特点得到普遍的应用。
在各种娱乐场所、店铺门面装饰、家居装潢、城市墙壁更是随处可见，与此同时，还有一些城市采用不同的流水灯打造属于自己的城市文明，塑造自己的城市魅力。
目前，多功能流水灯的种类已有数十种，如家居装饰灯、店铺招牌灯等等。
所以，多功能流水灯的设计具有相当的代表性。
任务1 认识电路 1.电路工作原理
图1所示为555+ 4017构成的自动脉冲分配器电路原理图。
图1 叮咚门铃电路原理图
十进制计数／分频器CD4017，其内部由计数器及译码器两部分组成，由译码输出实现对脉冲信号的分配，整个输出时序就是O0、O1、O2、…、O9依次出现与时钟同步的高电平，宽度等于时钟周期。
CD4017有10个输出端（Y0～Y9）和1个进位输出端CO 。
每输入10个计数脉冲，CO 就可得到1个进位正脉冲，该进位输出信号可作为下一级的时钟信号。
CD4017有3个控制（MR 、CP0和~CP1），MR 为清零端，当在MR 端上加高电平或正脉冲时其输出O0为高电平，其余输出端（O1～O9）均为低电平。
CP0和～CPl 是2个时钟输入端，若要用上升沿来计数，则信号由CP0端输入；若要用下降沿来计数，则信号由～CPl 端输入。
设置2个时钟输入端，级联时比较方便，可驱动更多二极管发光。
由此可见，当CD4017有连续脉冲输入时，其对应的输出端依次变为高电平状态，故可直接
项目二
轻触按钮
用作顺序脉冲发生器。
CLK或CP端:轻触开关作为信号触发,上升沿.
CR端: 清零端,高电平清零.
INH端: 接低电平时,CLK端上升沿计数,输出高电平. 接高电平时,保持.
CO端:进位输出端,没有进位时输出高电平(Q0~Q4),有进位时输出低电平(Q5~Q9).
实物图
图2所示为流水灯电路实物图。
图2 流水灯电路实物图
任务2 元器件的识别与检测
1.电路元器件的识别
在电路的制作过程中，元器件的识别与检测是不可缺少的一个环节，读者在制作前可先对照表1逐一进行识别。
表1 叮咚门铃电路元器件识别与检测
代号名称实物图规格检测结果
R1
色环电阻器33KΩ实测值：
R275KΩ
实测值：R31KΩ实测值：
C1
电解电容器1000 uF 标称容量的识读：
质量：
C210uF 标称容量的识读：质量：
C3470uF 标称容量的识读：质量：
CD4017 十进制计数/分
配器
SB 按钮轻触开关
质量：LED*12 发光二极管
IC 集成电路NE555 引脚排序：引脚识别：
集成电路插座
8脚双列直插
V cc直流电源6V
2.电路元器件的检测
读者可对应表2逐一进行检测，同时把检测结果填入表2。
（1）色环电阻器、磁片电容器、电解电容器、二极管、按钮开关、扬声器的检测可参考前面相关章节内容。
色环电阻器：主要识读其标其阻值，并用万用表检测其实际阻值。
电解电容器：识别判断其正负极性，并用万用表检测其质量的好坏。
磁片电容器：识别其容量并用万用表检测其质量。
二极管：识别判断其正负极性，并用万用表测其正反向电阻和质量。
按钮开关：识别动合与动断端并检测其质量。
扬声器：识别正负极性并检测质量好坏。
（2）NE555集成电路引脚的识别。
NE555集成电路表面缺口朝左，逆时针方向依次为1～8脚，如图3所示。
图3 NE555集成电路引脚排列图
任务3 电路制作与调试 1.电路制作步骤
（1）按电路原理图的结构在图4单孔电路图中，绘制电路元器件排列的面局图。
图4 单孔电路板图
（2）按工艺要求对元器件的引脚进行成形加工。
表面缺口朝左
1脚
4脚
8脚
（3）按布局图在实验电路板上依次进行元器件的排列、插装。
（4）按焊接工艺要求对元器件进行焊接，直到所有元器件连接并焊完为止。
（5）烛接电源输入线或输入端子。
具体可参考图5所示为叮咚门铃电路元器件装接图。
其中，电阻器、二极管采用卧式安装，电阻器的色环方向一致，电解电容器、磁片电容器采用立式安装。
按钮开关紧贴电路板安装，NE555集成电路采用集成电路插座安装。
图5流水灯电路装接图
安装与焊接按电子工艺要求进行，但在插装与焊接过程中，应注意电解电容器、二极管及扬声器的正负极性，同时要会正确识别NE555集成电路的8个引脚的排列。
2.电路调试
1．通电、检查电路的工作情况，功能是否正常。
2．如果发现电路有故障，尝试排除。
3．完成相关的测试与调试任务。
（1）用万用表判断各管脚电位，画出波形。
（2）将R2改为7。
5K电阻，R1改为3..3K电阻，观察灯的流动速率。
任务4 电路测试与分析
项目评价
叮咚门铃电路项目实训评价表如表3所示。
表3 叮咚门铃电路项目评价表
电路调试1.按要求对电路进行调试
2.按下和松开轻触按钮，扬声
器发出悦耳的“叮咚”声
20
1.调试不当，扣1~5分
2.按下和松开按钮，扬声器不发
声，扣10~15分
电路测试正确使用万用表测集成电路
555各引脚电压值
20
不会使用万用表测集成电路555各
引脚电压值扣10~20分
安全文明
操作1.工作台上工具排放整齐
2.严格遵守安全操作规程
10
违反安全操作规程，酌情扣3~10分
合计100
教师签名：
CD4017的引脚图和逻辑功能描述
十进制计数／分频器CD4017，其内部由计数器及译码器两部分组成，由译码输出实现对脉冲信号的分配，整个输出时序就是O0、O1、O2、…、O9依次出现与时钟同步的高电平，宽度等于时钟周期。
CD4017有10个输出端（Y0～Y9）和1个进位输出端CO。
每输入10个计数脉冲，CO就可得到1个进位正脉冲，该进位输出信号可作为下一级的时钟信号。
CD4017有3个控制（MR、CP0和~CP1），MR为清零端，当在MR端上加高电平或正脉冲时其输出O0为高电平，其余输出端（O1～O9）均为低电平。
CP0和～CPl是2个时钟输入端，若要用上升沿来计数，则信号由CP0端输入；若要用下降沿来计数，则信号由～CPl 端输入。
设置2个时钟输入端，级联时比较方便，可驱动更多二极管发光。
由此可见，当CD4017有连续脉冲输入时，其对应的输出端依次变为高电平状态，故可直接用作顺序脉冲发生器。
CLK或CP端:轻触开关作为信号触发,上升沿.
CR端: 清零端,高电平清零.
INH端: 接低电平时,CLK端上升沿计数,输出高电平. 接高电平时,保持.
CO端:进位输出端,没有进位时输出高电平(Q0~Q4),有进位时输出低电平(Q5~Q9).
知识链接一CD4017逻辑方框和引脚排列
附录2 4017构成的手动脉冲分配器
复习与思考题
1.4017集成电路16个引脚是如何排列的？每个引脚的名称和功能是什么？
2.流水灯电路中555各引脚输出信号的振荡频率跟哪些参数有关？。
