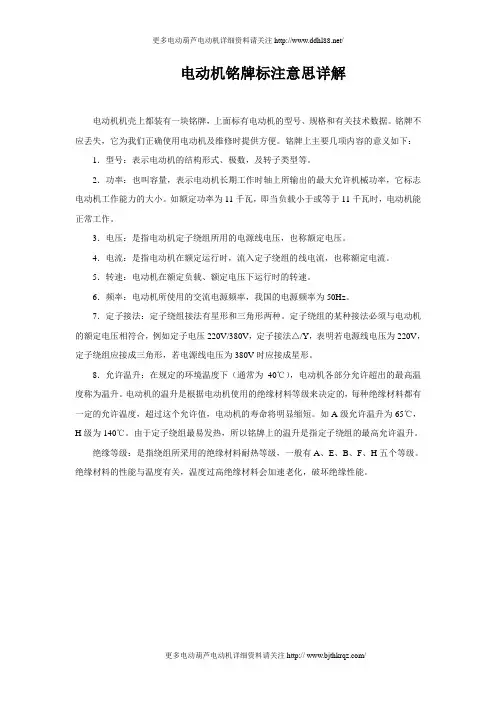

电机铭牌的标注

更多电动葫芦电动机详细资料请关注/电动机铭牌标注意思详解电动机机壳上都装有一块铭牌，上面标有电动机的型号、规格和有关技术数据。

铭牌不应丢失，它为我们正确使用电动机及维修时提供方便。

铭牌上主要几项内容的意义如下：1．型号：表示电动机的结构形式、极数，及转子类型等。

2．功率：也叫容量，表示电动机长期工作时轴上所输出的最大允许机械功率，它标志电动机工作能力的大小。

如额定功率为11千瓦，即当负载小于或等于11千瓦时，电动机能正常工作。

3．电压：是指电动机定子绕组所用的电源线电压，也称额定电压。

4．电流：是指电动机在额定运行时，流入定子绕组的线电流，也称额定电流。

5．转速：电动机在额定负载、额定电压下运行时的转速。

6．频率：电动机所使用的交流电源频率，我国的电源频率为50Hz。

7．定子接法：定子绕组接法有星形和三角形两种。

定子绕组的某种接法必须与电动机的额定电压相符合，例如定子电压220V/380V，定子接法△/Y，表明若电源线电压为220V，定子绕组应接成三角形，若电源线电压为380V时应接成星形。

8．允许温升：在规定的环境温度下（通常为40℃），电动机各部分允许超出的最高温度称为温升。

电动机的温升是根据电动机使用的绝缘材料等级来决定的，每种绝缘材料都有一定的允许温度，超过这个允许值，电动机的寿命将明显缩短。

如A级允许温升为65℃，H级为140℃。

由于定子绕组最易发热，所以铭牌上的温升是指定子绕组的最高允许温升。

绝缘等级：是指绕组所采用的绝缘材料耐热等级，一般有A、E、B、F、H五个等级。

绝缘材料的性能与温度有关，温度过高绝缘材料会加速老化，破坏绝缘性能。

更多电动葫芦电动机详细资料请关注http:// /。

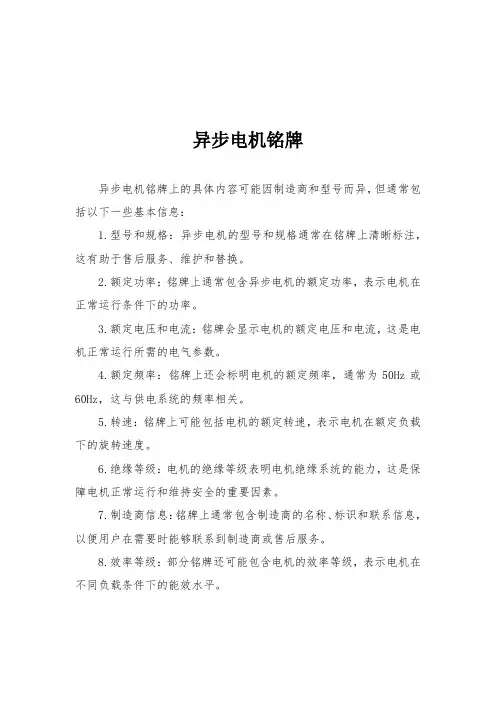

异步电机铭牌
异步电机铭牌上的具体内容可能因制造商和型号而异，但通常包括以下一些基本信息：
1.型号和规格：异步电机的型号和规格通常在铭牌上清晰标注，这有助于售后服务、维护和替换。

2.额定功率：铭牌上通常包含异步电机的额定功率，表示电机在正常运行条件下的功率。

3.额定电压和电流：铭牌会显示电机的额定电压和电流，这是电机正常运行所需的电气参数。

4.额定频率：铭牌上还会标明电机的额定频率，通常为50Hz或60Hz，这与供电系统的频率相关。

5.转速：铭牌上可能包括电机的额定转速，表示电机在额定负载下的旋转速度。

6.绝缘等级：电机的绝缘等级表明电机绝缘系统的能力，这是保障电机正常运行和维持安全的重要因素。

7.制造商信息：铭牌上通常包含制造商的名称、标识和联系信息，以便用户在需要时能够联系到制造商或售后服务。

8.效率等级：部分铭牌还可能包含电机的效率等级，表示电机在不同负载条件下的能效水平。

电机参数的定义一．防护等级举例来说，ip23的电机指电机能够防止大于12mm的固体物体侵入，防止人的手指接触到内部的零件防止中等尺寸（直径大12mm）的外物侵入。

能够防止喷洒的水侵入，或防止与垂直的夹角小于60度的方向所喷洒的水进入造成损害。

IP防护等级IP（INTERNATIONAL PROTECTION）防护等级系统是由IEC（INTERNATIONAL ELECTROTECHNICAL COMMISSION）所起草。

将电机依其防尘防湿气之特性加以分级。

这里所指的外物含工具，人的手指等均不可接触到电机内之带电部分，以免触电。

IP防护等级是由两个数字所组成，第1个数字表示电机离尘、防止外物侵入的等级，第2个数字表示电机防湿气、防水侵入的密闭程度，娄字越大表示其防护等级越高，两个标示数字所表示的防护等级如表一及表二。

表一：第一个标示特性号码（数字）所指的防护程度第一个标示数字防护等级定义0 没有防护对外界的人或物无特殊防护1 防止大于50mm的固体物体侵入防止人体（如手掌）因意外而接触到电机内部的零件。

防止较大尺寸（直径大于50mm）的外物侵入。

2 防止大于12mm的固体物体侵入防止人的手指接触到电机内部的零件防止中等尺寸（直径大12mm）的外物侵入。

3 防止大于2.5mm的固体物体侵入防止直径或厚度大于2.5mm的工具、电线或类似的细节小外物侵入而接触到电机内部的零件。

4 防止大于1.0mm的固体物体侵入防止直径或厚度大于1.0mm的工具、电线或类似的细节小外物侵入而接触到电机内部的零件。

5 防尘完全防止外物侵入，虽不能完全防止灰尘进入，但侵入的灰尘量并不会影响电机的正常工作。

6 防尘完全防止外物侵入，且可完全防止灰尘进入。

表二：第二个标示特性号码（数字）所指的防护程度第二个标示数字防护等级定义0 没有防护没有防护1 防止滴水侵入垂直滴下的水滴（如凝结水）对电机不会造成有害影响。

2 倾斜15度时仍可防止滴水侵入当电机由垂直倾斜至15度时，滴水对电机不会造成有害影响3 防止喷洒的水侵入防雨，或防止与垂直的夹角小于60度的方向所喷洒的水进入电机造成损害。

电机参数的定义一．防护等级举例来说，ip23的电机指电机能够防止大于12mm的固体物体侵入，防止人的手指接触到内部的零件防止中等尺寸（直径大12mm）的外物侵入。

能够防止喷洒的水侵入，或防止与垂直的夹角小于60度的方向所喷洒的水进入造成损害。

IP防护等级IP（INTERNATIONAL PROTECTION）防护等级系统是由IEC（INTERNATIONAL ELECTROTECHNICAL COMMISSION）所起草。

将电机依其防尘防湿气之特性加以分级。

这里所指的外物含工具，人的手指等均不可接触到电机内之带电部分，以免触电。

IP防护等级是由两个数字所组成，第1个数字表示电机离尘、防止外物侵入的等级，第2个数字表示电机防湿气、防水侵入的密闭程度，娄字越大表示其防护等级越高，两个标示数字所表示的防护等级如表一及表二。

表一：第一个标示特性号码（数字）所指的防护程度第一个标示数字防护等级定义0 没有防护对外界的人或物无特殊防护1 防止大于50mm的固体物体侵入防止人体（如手掌）因意外而接触到电机内部的零件。

防止较大尺寸（直径大于50mm）的外物侵入。

2 防止大于12mm的固体物体侵入防止人的手指接触到电机内部的零件防止中等尺寸（直径大12mm）的外物侵入。

3 防止大于2.5mm的固体物体侵入防止直径或厚度大于2.5mm的工具、电线或类似的细节小外物侵入而接触到电机内部的零件。

4 防止大于1.0mm的固体物体侵入防止直径或厚度大于1.0mm的工具、电线或类似的细节小外物侵入而接触到电机内部的零件。

5 防尘完全防止外物侵入，虽不能完全防止灰尘进入，但侵入的灰尘量并不会影响电机的正常工作。

6 防尘完全防止外物侵入，且可完全防止灰尘进入。

表二：第二个标示特性号码（数字）所指的防护程度第二个标示数字防护等级定义0 没有防护没有防护1 防止滴水侵入垂直滴下的水滴（如凝结水）对电机不会造成有害影响。

2 倾斜15度时仍可防止滴水侵入当电机由垂直倾斜至15度时，滴水对电机不会造成有害影响3 防止喷洒的水侵入防雨，或防止与垂直的夹角小于60度的方向所喷洒的水进入电机造成损害。

电动机的铭牌数据1）型号产品型号是为了便于设计、制造、使用部门进行业务联系和简化技术文件中产品名称、规格、型式等叙述而引用的一种代号。

主要由产品代号和规格代号构成。

（1）产品代号由电机类型代号、电机特点代号和设计序号组成。

电机类型代号用：Y——表示异步电动机；T——表示同步电动机。

电机特点代号是表示电机的性能、结构或用途而采用的汉语拼音字母。

如YB：B表示隔爆型。

设计序号是指电机产品设计的顺序，用阿拉伯数字表示。

如J2、JO2：2表示第二次设计。

（2）规格代号是用机座号、中心高、铁心外径、机座长度、铁心长度、功率、转速或极数等表示。

机座长度的代号采用国际通用字母符号表示：S表示短机座、M表示中机座、L表示长机座。

铁心长度的代号用数字1、2、3……依次表示。

（3）特殊环境代号各种特殊环境条件所用代号按有关标准选用，如TH表示湿带环境条件。

产品型号举例小型异步电动机Y112S—6规格代号：表示中心高112mm、短机座、6极产品代号：表示异步电动机中型异步电动机Y355M2—4规格代号：表示中心高355mm、中机座、2号铁心长、4极产品代号：表示异步电动机大型异步电动机Y630-10/1180规格代号：表示功率630kW、10极、定子铁心外径1180mm产品代号：表示异步电动机户外化工防腐用小型隔爆异步电动机YB160M4WF特殊环境代号：W表示户外用、F表示化工防腐用规格代号：表示中心高160mm、中机座、4极产品代号：Y表示异步电动机、B表示隔爆型2）额定功率指电动机在额定运行时的输出机械功率，就是轴端的输出功率，表明该电机的出力大小——即电机容量（用kW表示）。

3）额定电压指电动机在额定运行时的线端电压（用V或kV表示）。

国家标准规定的电压等级为220、380、1000、3000、6000、10000、13800、20000V等。

电压等级的选择，主要是根据用户所在地的电源情况而定。

电机容量越大，选择电压应该越高。

表二：第二个标示特性号码（数字）所指的防护程度附加字母：防止接近危险部件A 手背B 手指C 工具D 金属线补充字母：专门补充的信息H 高压设备M 做防水试验时试样运行S 做防水试验时试样静止W 气候条件防水试验1、范围防水试验包括第二位特征数字为1至8,即防护等级代码为IPX1至IPX8。

2、各种等级的防水试验内容（1）IPX1方法名称：垂直滴水试验试验设备：滴水试验装置及其试验方法见2.11试样放置：按试样正常工作位置摆放在以1r/min的旋转样品台上，样品顶部至滴水口的距离不大于200mm试验条件：滴水量为10.5 mm/min；试验持续时间：10 min；（2）IPX2方法名称：倾斜15°滴水试验试验设备：滴水试验装置及其试验方法见2.11试样放置：使试样的一个面与垂线成15°角，样品顶部至滴水口的距离不大于200mm。

每试完一个面后，换另一个．．．．．面，共四次。

试验条件：滴水量为3 0.5 mm/min；试验持续时间：4×2.5 min（共10 min）；（3）IPX3方法名称：淋水试验试验方法：a.摆管式淋水试验试验设备：摆管式淋水溅水试验装置(装置图形及其试验方法见本书2.14)试样放置：选择适当半径的摆管，使样品台面高度处于摆管直径位置上，将试样放在样台上，使其顶部到样品喷水口的距离不大于200mm，样品台不旋转。

试验条件：水流量按摆管的喷水孔数计算,每孔为 0.07 L/min。

淋水时，摆管中点两边各60°弧段内的喷水孔的喷水喷向样品。

被试样品放在摆管半圆中心。

摆管沿垂线两边各摆动60°，共120°。

每次摆动(2×120°约4s 。

试验时间：连续淋水10 min 。

b.喷头式淋水试验试验设备：手持式淋水溅水试验装置，装置图形及其试验方法见本书2.14试样放置：使试验顶部到手持喷头喷水口的平行距离在300mm至500mm 之间试验条件：试验时应安装带平衡重物的挡板，水流量为10 L/min 试验时间：按被检样品外壳表面积计算，每平方米为1 min (不包括安装面积)，最少5 min 。

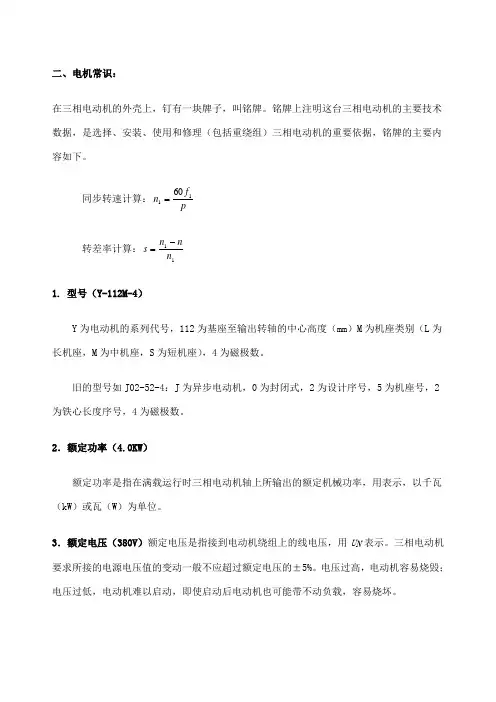

二、电机常识：在三相电动机的外壳上，钉有一块牌子，叫铭牌。

铭牌上注明这台三相电动机的主要技术数据，是选择、安装、使用和修理（包括重绕组）三相电动机的重要依据，铭牌的主要内容如下。

同步转速计算：pf n 1160= 转差率计算：11n n n s -= 1. 型号（Y-112M-4）Y 为电动机的系列代号，112为基座至输出转轴的中心高度（mm ）M 为机座类别（L 为长机座，M 为中机座，S 为短机座），4为磁极数。

旧的型号如J02-52-4：J 为异步电动机，0为封闭式，2为设计序号，5为机座号，2为铁心长度序号，4为磁极数。

2．额定功率（4.0KW ）额定功率是指在满载运行时三相电动机轴上所输出的额定机械功率，用表示，以千瓦（kW ）或瓦（W ）为单位。

3．额定电压（380V ）额定电压是指接到电动机绕组上的线电压，用U N 表示。

三相电动机要求所接的电源电压值的变动一般不应超过额定电压的±5%。

电压过高，电动机容易烧毁；电压过低，电动机难以启动，即使启动后电动机也可能带不动负载，容易烧坏。

4．额定电流（8.8A ）额定电流是指三相电动机在额定电源电压下，输出额定功率时，流入定子绕组的线电流，用I N 表示，以安（A ）为单位。

若超过额定电流过载运行，三相电动机就会过热乃至烧毁。

三相异步电动机的额定功率与其他额定数据之间有如下关系式 式中 N ϕcos ——额定功率因数N η ——额定效率5．额定频率(50Hz)额定频率是指电动机所接的交流电源每秒钟内周期变化的次数，用N f 表示。

我国规定标准电源频率为50Hz 。

6．额定转速（1440r/min ）额定转速表示三相电动机在额定工作情况下运行时每分钟的转速，用N n 表示，一般是略小于对应的同步转速1n 。

如1n =1500r/min ，则N n =1 440r/min 。

7．绝缘等级绝缘等级是指三相电动机所采用的绝缘材料的耐热能力，它表明三相电动机允许的最高工作温度。

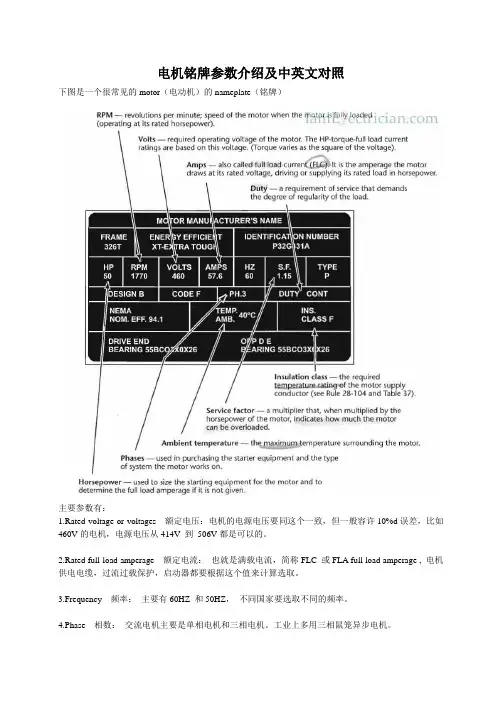

电机铭牌参数介绍及中英文对照下图是一个很常见的motor（电动机）的nameplate（铭牌）主要参数有：1.Rated voltage or voltages 额定电压：电机的电源电压要同这个一致，但一般容许10%d误差，比如460V的电机，电源电压从414V 到506V都是可以的。

2.Rated full-load amperage 额定电流：也就是满载电流，简称FLC 或FLA full load amperage , 电机供电电缆，过流过载保护，启动器都要根据这个值来计算选取。

3.Frequency 频率：主要有60HZ 和50HZ，不同国家要选取不同的频率。

4.Phase 相数：交流电机主要是单相电机和三相电机。

工业上多用三相鼠笼异步电机。

5.Rated full-load speed 额定转速：在额定电压和频率下，电机满载时的转速。

一般三相感应电机额定转速是空载时转速的96% to 99%。

6.Insulation class and rated ambient temperature 绝缘等级和额定环境温度：一般常见的小型电机绝缘等级有CLASSB F和H，它们代表不同的电机绕组能承受的最高温度，分别是：130° C，155° C，180°C. 环境温度一般要求40° C以内。

如果环境温度过高，电机的绝缘等级也要提高。

7.Rated horsepower 额定功率：电机能做多大功取决于它，它的计算公式：Horsepower (hp)=[Motor Speed×Torque (lb-ft)]÷5,250 ，1hp=746w, 利用它我们可以计算额定电流以及选取供电系统的大小。

8.Duty 工作制：一般motor这个参数是：CONT （continuous duty），电机在额定环境温度下，额定负载运行24/7, 即可以连续运转。

当生产电机的时候，都会安装一个铭牌，铭牌上会很具体的提供了相关的参数，在铭牌上的数据就是该电机的参数，参照参数可以运用电机，以免导致电压过高等原因造成电机的烧坏，铭牌上面主要有电机的额定值，性能指标，和其他的相关的数据，下面就是南京高崎电机有限公司的工程师对于电机的相关参数的介绍：
一．额定值
（1）额定值，单位为(kw)。

它指电机的输出功率，对电动机，指轴上输出的机械功率；
（2）额定电压，单位为(U)。

它指电输出端的电压，对三相电机，则为线电压；
（3）额定电流，单位为（A)。

它指电机输出额定功率时的电流，对三相电机，则为线电流；
（4）额定转速，单位为（r/min)。

它指电机转子的转速，正常电机分为2级、4级、6级及8级；
（5）额定频率，它是指额定运行时电机的频率，我国标准工频规定为50HZ。

二、性能指标
（1）额定效率
（2）额定转矩更多阅读：变频电机与普通电机的区别
（3）额定温升
（4）额定功率因数
（5）起动转矩
（6）起动电流相关阅读：单相铸铁外壳马达系列
三、其它的运行数据
其它运行的数据包括型号、工作制、服务系数、认证标志、定额、绝缘等级、运行方式（长期或短期）、使用条件、制造厂家、相数、生产日期和重量、外形尺寸等。

对于绕线机还常标出转子的额定电压和额定电流等数据。

运行电机的时候，请看清楚铭牌上的相关信息，这样可以参照电机的相关数据进行作业，也会避免相关的问题的出现，所以了解清楚铭牌，认识到铭牌的参数将起到重要的作用，方便了企业开展生产。

更多文章阅读：调速马达。

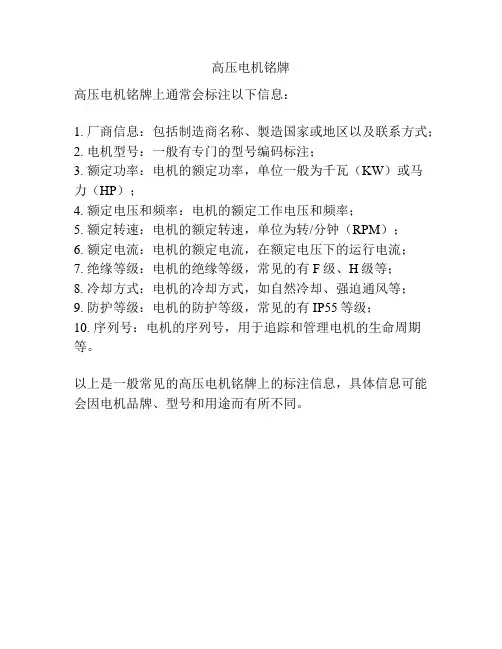

高压电机铭牌
高压电机铭牌上通常会标注以下信息：
1. 厂商信息：包括制造商名称、製造国家或地区以及联系方式；
2. 电机型号：一般有专门的型号编码标注；
3. 额定功率：电机的额定功率，单位一般为千瓦（KW）或马
力（HP）；
4. 额定电压和频率：电机的额定工作电压和频率；
5. 额定转速：电机的额定转速，单位为转/分钟（RPM）；
6. 额定电流：电机的额定电流，在额定电压下的运行电流；
7. 绝缘等级：电机的绝缘等级，常见的有F级、H级等；
8. 冷却方式：电机的冷却方式，如自然冷却、强迫通风等；
9. 防护等级：电机的防护等级，常见的有IP55等级；
10. 序列号：电机的序列号，用于追踪和管理电机的生命周期等。

以上是一般常见的高压电机铭牌上的标注信息，具体信息可能会因电机品牌、型号和用途而有所不同。

三相异步电动机的铭牌1、型号Y—112M—4Y——异步电动机112——中心高度（毫米）M——机座类别（L长机座、M 中机座、S短机座）4——磁极数2、额定功率PN 指电动机在额定运行状态下运行时电动机轴上输出的机械功率，瓦或千瓦。

UN1、IN1、hN、cosjN分别为电动机额定的线电压、线电流、效率、功率因数。

3、额定电压UN1 指电动机在额定运行状态下运行时定子绕组所加的线电压，单位为V或KV。

4、额定电流IN1 指电动机加额定电压、输出额定功率时，流入定子绕组中的线电流，单位为A。

5、额定转速nN 指电动机在额定运行状态下运行时转子的转速，单位为r/min.6、额定频率fN 规定工频为50HZ。

7、额定功率因数cosjN 指电动机在额定运行状态下运行时定子边的功率因数。

8、接法指电动机定子三相绕组与交流电源的联接方法。

9、防护等级指电动机外壳防护的型式。

1）型号产品型号是为了便于设计、制造、使用部门进行业务联系和简化技术文件中产品名称、规格、型式等叙述而引用的一种代号。

主要由产品代号和规格代号构成。

（1）产品代号由电机类型代号、电机特点代号和设计序号组成。

电机类型代号用：Y——表示异步电动机；T——表示同步电动机。

电机特点代号是表示电机的性能、结构或用途而采用的汉语拼音字母。

如YB：B表示隔爆型。

设计序号是指电机产品设计的顺序，用阿拉伯数字表示。

如J2、JO2：2表示第二次设计。

（2）规格代号是用机座号、中心高、铁心外径、机座长度、铁心长度、功率、转速或极数等表示。

机座长度的代号采用国际通用字母符号表示：S表示短机座、M表示中机座、L 表示长机座。

铁心长度的代号用数字1、2、3……依次表示。

（3）特殊[wiki]环境[/wiki]代号各种特殊环境条件所用代号按有关标准选用，如TH表示湿带环境条件。

产品型号举例小型异步电动机Y 112S—6规格代号：表示中心高112mm、短机座、6极产品代号：表示异步电动机中型异步电动机Y 355M2—4规格代号：表示中心高355mm、中机座、2号铁心长、4极产品代号：表示异步电动机大型异步电动机Y 630-10/1180规格代号：表示功率630kW、10极、定子铁心外径1180mm产品代号：表示异步电动机户外化工防腐用小型隔爆异步电动机YB 160M4 WF特殊环境代号：W表示户外用、F表示化工防腐用规格代号：表示中心高160mm、中机座、4极产品代号：Y表示异步电动机、B表示隔爆型2）额定功率指电动机在额定运行时的输出机械功率，就是轴端的输出功率，表明该电机的出力大小——即电机容量（用kW表示）。

三相异步电动机的电机铭牌的技术参数和含义三相异步电动机的电机铭牌上通常包含一系列技术参数和其含义，这些参数提供了关于电机性能和规格的重要信息。

以下是一些常见的电机铭牌技术参数及其含义：1.额定功率（Rated Power）：表示电机的额定输出功率，通常以千瓦（kW）为单位。

这是电机在额定运行条件下能够提供的功率。

2.额定电压（Rated Voltage）：表示电机的额定工作电压，通常以伏特（V）为单位。

电机必须在额定电压下运行，以获得额定功率。

3.额定电流（Rated Current）：表示电机在额定负载下的额定电流，通常以安培（A）为单位。

这是电机在额定电压下的额定工作电流。

4.额定频率（Rated Frequency）：表示电机的额定工作频率，通常以赫兹（Hz）为单位。

大多数国家的电力系统使用50赫兹或60赫兹的标准频率。

5.转速（Speed）：表示电机的额定转速，通常以每分钟转数（RPM）为单位。

不同类型的电机具有不同的额定转速。

6.极数（Number of Poles）：表示电机的极数，它决定了电机的工作速度和性能。

极数与电机的转速之间有关系。

7.内部接线（Connection Type）：表示电机的内部电缆连接方式，通常有星形连接（Y）和三角形连接（Δ）两种。

不同的连接方式影响电机的性能和工作条件。

8.绝缘等级（Insulation Class）：表示电机的绝缘等级，通常以字母表示，如F、H、或B。

不同的绝缘等级代表了不同的最高工作温度。

9.保护等级（Protection Class）：表示电机的外部保护等级，通常使用IP代码表示，如IP54。

这是指电机的外壳对尘埃和水的保护程度。

10.生产厂家和型号（Manufacturer and Model）：提供了电机的制造商信息以及电机的型号。

这些参数的含义和数值通常取决于具体的电机型号和应用。

电机铭牌上的信息对于选择、安装和维护电机非常重要，因此在使用电机时应仔细阅读和理解铭牌上的信息。

二、电机常识：在三相电动机的外壳上,钉有一块牌子,叫铭牌;铭牌上注明这台三相电动机的主要技术数据,是选择、安装、使用和修理包括重绕组三相电动机的重要依据,铭牌的主要内容如下; 同步转速计算：pf n 1160= 转差率计算：11n n n s -= 1. 型号Y-112M-4Y 为电动机的系列代号,112为基座至输出转轴的中心高度mmM 为机座类别L 为长机座,M 为中机座,S 为短机座,4为磁极数;旧的型号如J02-52-4：J 为异步电动机,0为封闭式,2为设计序号,5为机座号,2为铁心长度序号,4为磁极数;2．额定功率额定功率是指在满载运行时三相电动机轴上所输出的额定机械功率,用表示,以千瓦kW 或瓦W 为单位;3．额定电压380V 额定电压是指接到电动机绕组上的线电压,用U N 表示;三相电动机要求所接的电源电压值的变动一般不应超过额定电压的±5%;电压过高,电动机容易烧毁；电压过低,电动机难以启动,即使启动后电动机也可能带不动负载,容易烧坏;4．额定电流8.8A 额定电流是指三相电动机在额定电源电压下,输出额定功率时,流入定子绕组的线电流,用I N 表示,以安A 为单位;若超过额定电流过载运行,三相电动机就会过热乃至烧毁;三相异步电动机的额定功率与其他额定数据之间有如下关系式式中 N ϕcos ——额定功率因数N η ——额定效率5．额定频率50Hz 额定频率是指电动机所接的交流电源每秒钟内周期变化的次数,用N f 表示;我国规定标准电源频率为50Hz;6．额定转速1440r/min 额定转速表示三相电动机在额定工作情况下运行时每分钟的转速,用N n 表示,一般是略小于对应的同步转速1n ;如1n =1500r/min,则N n =1 440r/min;7．绝缘等级绝缘等级是指三相电动机所采用的绝缘材料的耐热能力,它表明三相电动机允许的最高工作温度;它与电动机绝缘材料所能承受的温度有关;A 级绝缘为1050C,E 级绝缘为1200C,B 级绝缘为1300C,F 级绝缘为1550C,C 级绝缘为1800C;8．接法∆三相电动机定子绕组的连接方法有星形Y 和三角形△两种;定子绕组的连接只能按规定方法连接,不能任意改变接法,否则会损坏三相电动机;9．防护等级IP44防护等级表示三相电动机外壳的防护等级,其中IP 是防护等级标志符号,其后面的两位数字分别表示电机防固体和防水能力;数字越大,防护能力越强,如IP44中第一位数字“4”表示电机能防止直径或厚度大于1毫米的固体进入电机内壳;第二位数字“4”表示能承受任何方向的溅水;11．定额定额是指三相电动机的运转状态,即允许连续使用的时间,分为连续、短时、周期断续三种;1连续连续工作状态是指电动机带额定负载运行时,运行时间很长,电动机的温升可以达到稳态温升的工作方式;2短时短时工作状态是指电动机带额定负载运行时,运行时间很短,使电动机的温升达不到稳态温升；停机时间很长,使电动机的温升可以降到零的工作方式;3周期断续周期断续工作状态是指电动机带额定负载运行时,运行时间很短,使电动机的温升达不到稳态温升；停止时间也很短,使电动机的温升降不到零,工作周期小于10min的工作方式;1.测量前,应将保持水平位置,左手按住表身,右手摇动兆欧表摇柄,转速约120r/min,指针应指向无穷大∞,否则说明兆欧表有故障;2.测量前,应切断被测电器及回路的电源,并对相件进行临时接地放电,以保证人身与兆欧表的安全和测量结果准确;3.测量时必须正确接线;兆欧表共有3个接线端L、E、G;测量回路对地电阻时,L端与回路的裸露导体连接,E端连接或金属外壳；测量回路的绝缘电阻时,回路的首端与尾端分别与L、E连接；测量电缆的绝缘电阻时,为防止电缆表面对测量精度产生影响,应将电缆的屏蔽层接至G端;4.兆欧表接线柱引出的测量软线绝缘应良好,两根导线之间和导线与地之间应保持适当距离,以免影响测量精度;<BR>5.摇动兆欧表时,不能用手接触兆欧表的接线柱和被测回路,以防触电;<BR>6.摇动兆欧表后,各接线柱之间不能短接,以免损坏同步电机就是靠励磁电流运行的,如果没有励磁,电机就是异步的;励磁是加在转子上的直流系统,它的旋转速度和极性与定子是一致的,如果励磁出现问题,电动机就会失步,调整不过来,触发保护“励磁故障”电动机跳闸说的白一点,励磁电流就是同步电机转子中流过的电流有了这个电流,使转子相当于一个电磁铁,有N极和S极,在正常运行时,这个电流是由外部加在转子上的直流电压产生的;以前这个直流电压是由直流电动机供给,现在大多是由可控硅整流后供给;我们通常把可控硅整流系统称为励磁装置;异步机就是电机的转子转动的速度与定子所产生的旋转磁场的旋转速度不一致,有一个差值不同步;我们叫转差;这个转差与定子所产生的旋转磁场的转速的比率叫转差率;同步机与异步机的区别在于：从供电方面说,异步机只是在定子侧加上电压也有转子上加电压的,而同步机要在定子和转子上都加上电压;也就是说异步机是单边励磁,同步机是双边励磁; 从转速方面说,异步机的转速只与负荷大小有关当然有一定的范围,而同步机的转速只与电网的频率有关; 从结构上说,同步电机与异步机转子的构造也不一样;异步机的转子是有夕钢片和铝条或夕钢片和线圈组成,而同步机一般由数块磁钢和线圈组成也有隐极式的不太一样; 当然还有许多差别,如工艺要求、设计问题等等,我也说不全,请共同探讨;步进电机和交流伺服电机性能比较步进电机和交流伺服电机性能比较步进电机是一种离散运动的装置,它和现代数字控制技术有着本质的联系;在目前国内的数字控制系统中,步进电机的应用十分广泛;随着全数字式交流伺服系统的出现,交流伺服电机也越来越多地应用于数字控制系统中;为了适应数字控制的发展趋势,运动控制系统中大多采用步进电机或全数字式交流伺服电机作为执行电动机;虽然两者在控制方式上相似脉冲串和方向信号,但在使用性能和应用场合上存在着较大的差异;现就二者的使用性能作一比较;一、控制精度不同两相混合式步进电机步距角一般为°、°,五相混合式步进电机步距角一般为°、°;也有一些高性能的步进电机步距角更小;如四通公司生产的一种用于慢走丝机床的步进电机,其步距角为°；德国百格拉公司BERGER LAHR生产的三相混合式步进电机其步距角可通过拨码开关设置为°、°、°、°、°、°、°、°,兼容了两相和五相混合式步进电机的步距角;交流伺服电机的控制精度由电机轴后端的旋转编码器保证;以松下全数字式交流伺服电机为例,对于带标准2500线编码器的电机而言,由于驱动器内部采用了四倍频技术,其脉冲当量为360°/10000=°;对于带17位编码器的电机而言,驱动器每接收217=131072个脉冲电机转一圈,即其脉冲当量为360°/131072=秒;是步距角为°的步进电机的脉冲当量的1/655;二、低频特性不同步进电机在低速时易出现低频振动现象;振动频率与负载情况和驱动器性能有关,一般认为振动频率为电机空载起跳频率的一半;这种由步进电机的工作原理所决定的低频振动现象对于机器的正常运转非常不利;当步进电机工作在低速时,一般应采用阻尼技术来克服低频振动现象,比如在电机上加阻尼器,或驱动器上采用细分技术等;交流伺服电机运转非常平稳,即使在低速时也不会出现振动现象;交流伺服系统具有共振抑制功能,可涵盖机械的刚性不足,并且系统内部具有频率解析机能FFT,可检测出机械的共振点,便于系统调整;三、矩频特性不同步进电机的输出力矩随转速升高而下降,且在较高转速时会急剧下降,所以其最高工作转速一般在300～600RPM;交流伺服电机为恒力矩输出,即在其额定转速一般为2000RPM或3000RPM以内,都能输出额定转矩,在额定转速以上为恒功率输出;四、过载能力不同步进电机一般不具有过载能力;交流伺服电机具有较强的过载能力;以松下交流伺服系统为例,它具有速度过载和转矩过载能力;其最大转矩为额定转矩的三倍,可用于克服惯性负载在启动瞬间的惯性力矩;步进电机因为没有这种过载能力,在选型时为了克服这种惯性力矩,往往需要选取较大转矩的电机,而机器在正常工作期间又不需要那么大的转矩,便出现了力矩浪费的现象;五、运行性能不同步进电机的控制为开环控制,启动频率过高或负载过大易出现丢步或堵转的现象,停止时转速过高易出现过冲的现象,所以为保证其控制精度,应处理好升、降速问题;交流伺服驱动系统为闭环控制,驱动器可直接对电机编码器反馈信号进行采样,内部构成位置环和速度环,一般不会出现步进电机的丢步或过冲的现象,控制性能更为可靠;六、速度响应性能不同步进电机从静止加速到工作转速一般为每分钟几百转需要200～400毫秒;交流伺服系统的加速性能较好,以松下MSMA 400W交流伺服电机为例,从静止加速到其额定转速3000RPM 仅需几毫秒,可用于要求快速启停的控制场合;综上所述,交流伺服系统在许多性能方面都优于步进电机;但在一些要求不高的场合也经常用步进电机来做执行电动机;所以,在控制系统的设计过程中要综合考虑控制要求、成本等多方面的因素,选用适当的控制电机直线异步电动机的结构主要包括定子、动子和直线运动的支撑轮三部分;为了保证在行程范围内定子和动子之间具有良好的电磁场耦合,定子和动子的铁心长度不等;定子可制成短定子和长定子两种形式;由于长定子结构成本高、运行费用高,所以很少采用;直线电动机与旋转磁场一样,定子铁心也是由硅钢片叠成,表面开有齿槽；槽中嵌有三相、两相或单相绕组；单相直线异步电动机可制成罩极式,也可通过电容移相;直线异步电动机的动子有三种形式：1磁性动子动子是由导磁材料制成钢板,既起磁路作用,又作为笼型动子起导电作用;2非磁性动子 ,动子是由非磁性材料铜制成,主要起导电作用,这种形式电动机的气隙较大,励磁电流及损耗大;3动子导磁材料表面覆盖一层导电材料,导磁材料只作为磁路导磁作用；覆盖导电材料作笼型绕组;因磁性动子的直线异步电动机结构简单,动子不仅作为导磁、导电体,甚至可以作为结构部件,其应用前景广阔;直线异步电动机的工作原理和旋转式异步电动机一样,定子绕组与交流电源相连接,通以多相交流电流后,则在气隙中产生一个平稳的行波磁场当旋转磁场半径很大时,就成了直线运动的行波磁场;该磁场沿气隙作直线运动,同时,在动子导体中感应出电动势,并产生电流,这个电流与行波磁场相互作用产生异步推动力,使动子沿行波方向作直线运动;若把直线异步电动机定子绕组中电源相序改变一下,则行波磁场移动方向也会反过来,根据这一原理,可使直线异步电动机作往复直线运动;直线异步电动机主要用于功率较大场合的直线运动机构,如门自动开闭装置,起吊、传递和升降的机械设备,驱动车辆,尤其是用于高速和超速运输等;由于牵引力或推动力可直接产生,不需要中间连动部分,没有摩擦,无噪声,无转子发热,不受离心力影响等问题;因此,其应用将越来越广;直线同步电动机由于性能优越,应用场合与直线异步电动机相同,有取代趋势;直线步进电动机应用于数控绘图仪、记录仪、数控制图机、数控裁剪机、磁盘存储器、精密定位机构等设备中;同步式次级为永久磁钢由于效率高、推力密度大、可控性好等优点,尽管其对隔磁防尘要求较高和装配较困难,现在也已成为机床用直线电机的主流。

当生产电机的时候，都会安装一个铭牌，铭牌上会很具体的提供了相关的参数，在铭牌上的数据就是该电机的参数，参照参数可以运用电机，以免导致电压过高等原因造成电机的烧坏，铭牌上面主要有电机的额定值，性能指标，和其他的相关的数据，下面就是南京高崎电机有限公司的工程师对于电机的相关参数的介绍：
一．额定值
（1）额定值，单位为(kw)。

它指电机的输出功率，对电动机，指轴上输出的机械功率；
（2）额定电压，单位为(U)。

它指电输出端的电压，对三相电机，则为线电压；
（3）额定电流，单位为（A)。

它指电机输出额定功率时的电流，对三相电机，则为线电流；
（4）额定转速，单位为（r/min)。

它指电机转子的转速，正常电机分为2级、4级、6级及8级；
（5）额定频率，它是指额定运行时电机的频率，我国标准工频规定为50HZ。

二、性能指标
（1）额定效率
（2）额定转矩更多阅读：变频电机与普通电机的区别
（3）额定温升
（4）额定功率因数
（5）起动转矩
（6）起动电流相关阅读：单相铸铁外壳马达系列
三、其它的运行数据
其它运行的数据包括型号、工作制、服务系数、认证标志、定额、绝缘等级、运行方式（长期或短期）、使用条件、制造厂家、相数、生产日期和重量、外形尺寸等。

对于绕线机还常标出转子的额定电压和额定电流等数据。

运行电机的时候，请看清楚铭牌上的相关信息，这样可以参照电机的相关数据进行作业，也会避免相关的问题的出现，所以了解清楚铭牌，认识到铭牌的参数将起到重要的作用，方便了企业开展生产。

更多文章阅读：调速马达。

关于永磁同步电机的铭牌，每个厂家都有自己的模板，但是无外乎几个重要的参数，下面对立新的永磁同步电机铭牌做一个说明：
铭牌参数写着：In=3.5A,Ip=10.3A,Tn=10.8Nm,Tp=3.5Nm,如果Ip和Tp是峰值的话，Tp怎么会小于Tn呢
1、In——电机额定电流
2、Ip——电机峰值电流
3、Tn——电机额定转矩
4、Tp——电机峰值转矩
型号：代表是什么类型的电机 T：同步电机 Y：永磁 B：变频。

有时候会以电机的基座号来进行表示，有时候会以电机功率来进行说明
编号：电机的生产编号
KW：额定功率，一般以KW为单位。

立新电机的规格从0.55kw~250kw
V：额定电压，常规为380V，也可按客户要求生产
接法：永磁同步电机多为Y接法。

HZ：额定频率，可根据要求定制
A：额定电流
IP：电机防护等级，常规为IP54，也可做其他等级。

r/min:代表电机转速，立新永磁电机转速范围为750-3000转，其他需定制
绝缘等级：常规为F级绝缘
很多客户有时候无法提供电机的详细参数，其实只要有铭牌上的参数基本可以定制出符合客户要求的电机。

三相异步电动机铭牌上标注数据含义
三相异步电动机铭牌上标注的主要额定数据及其意义说明如下：(1)额定功率PN。

在额定负载下，电动机转轴输出的机械功率，单位为kW。

(2)额定电压UN。

在额定负载下，定子绕组端应加的线电压值。

通常在铭牌上标有两种电压值，例如：220V/380V，这就是定子绕组采纳三角形或星形联结的线电压值。

(3)额定电流IN。

在额定负载的状况下，电动机定子的线电流值。

通常在铭牌上对应于定子绕组的不同接法，也标出两种线电流值。

(4)额定转速nN。

额定转速指的是：额定负载时的电动机转速，其单位为r／min。

(5)额定功率因数cosφ。

额定功率因数是指：电动机在额定负载时，定子相电压和相电流之间的相位角。

(6)对于绕线式电动机来说，其铭牌上还标明有转子绕组的开路电压和转子额定电流，定子绕组的连接方法等。

(7)其他方面。

此外，电动机的铭牌上还标明白连接方式（三角形联结还是星形联结）、防护等级、电动机工作频率、电动机的本身质量、电动机的型号、标准编号（出厂编号）、工作制、制造厂的厂名，出厂时的年月，以及其他数字及字母等。

要正确使用电动机，必需要看懂铭牌，正确识别电动机铭牌上的数据，会给安装和修理电动机带来很大的便利。

1。

伺服电机铭牌解读
伺服电机铭牌是用于标识伺服电机的重要信息的标签，通常包括以下内容：
1.型号：表示电机的规格和性能参数，如电机的大小、输出功率、转矩等。

2.电压：表示电机的工作电压，即电机绕组上施加的电压。

3.电流：表示电机的工作电流，即电机运行时流过绕组的电流。

4.频率：表示电机输入电源的频率，通常是交流电的频率。

5.转速：表示电机在额定负载下的转速，通常以每分钟的转数（rpm）表示。

6.功率：表示电机的输出功率，即电机能够输出的机械功率。

7.编码器类型：表示电机所配的编码器类型，如光电编码器、磁编码器等。

8.其他信息：如生产厂家、生产日期、序列号等其他标识信息。

以上信息可以帮助用户了解电机的性能参数和使用要
求，从而正确地选择和使用伺服电机。
