三相异步电动机铭牌相关参数介绍

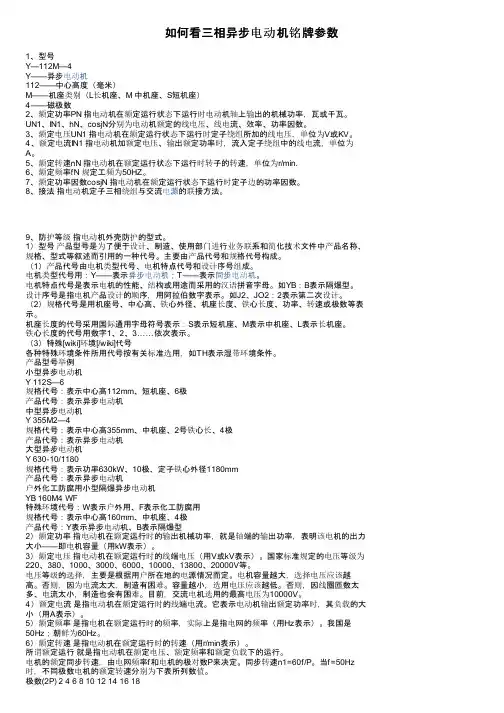

如何看三相异步电动机铭牌参数1、型号Y—112M—4Y——异步电动机112——中心高度（毫米）M——机座类别（L长机座、M 中机座、S短机座）4——磁极数2、额定功率PN 指电动机在额定运行状态下运行时电动机轴上输出的机械功率，瓦或千瓦。

UN1、IN1、hN、cosjN分别为电动机额定的线电压、线电流、效率、功率因数。

3、额定电压UN1 指电动机在额定运行状态下运行时定子绕组所加的线电压，单位为V或KV。

4、额定电流IN1 指电动机加额定电压、输出额定功率时，流入定子绕组中的线电流，单位为A。

5、额定转速nN 指电动机在额定运行状态下运行时转子的转速，单位为r/min.6、额定频率fN 规定工频为50HZ。

7、额定功率因数cosjN 指电动机在额定运行状态下运行时定子边的功率因数。

8、接法指电动机定子三相绕组与交流电源的联接方法。

9、防护等级指电动机外壳防护的型式。

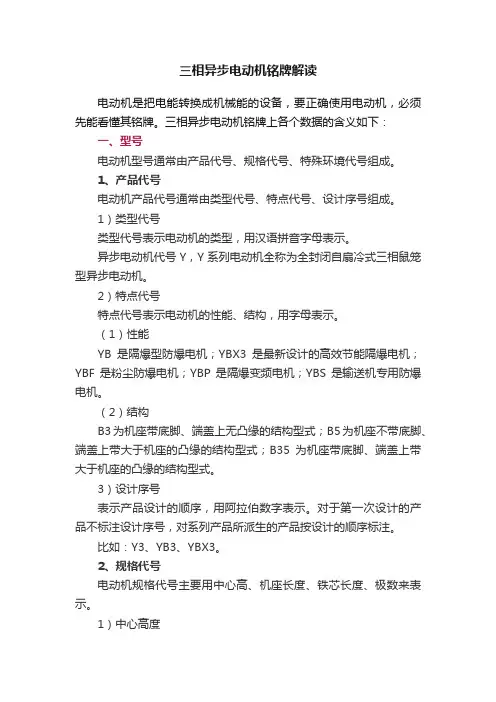

1）型号产品型号是为了便于设计、制造、使用部门进行业务联系和简化技术文件中产品名称、规格、型式等叙述而引用的一种代号。

主要由产品代号和规格代号构成。

（1）产品代号由电机类型代号、电机特点代号和设计序号组成。

电机类型代号用：Y——表示异步电动机；T——表示同步电动机。

电机特点代号是表示电机的性能、结构或用途而采用的汉语拼音字母。

如YB：B表示隔爆型。

设计序号是指电机产品设计的顺序，用阿拉伯数字表示。

如J2、JO2：2表示第二次设计。

（2）规格代号是用机座号、中心高、铁心外径、机座长度、铁心长度、功率、转速或极数等表示。

机座长度的代号采用国际通用字母符号表示：S表示短机座、M表示中机座、L表示长机座。

铁心长度的代号用数字1、2、3……依次表示。

（3）特殊[wiki]环境[/wiki]代号各种特殊环境条件所用代号按有关标准选用，如TH表示湿带环境条件。

产品型号举例小型异步电动机Y 112S—6规格代号：表示中心高112mm、短机座、6极产品代号：表示异步电动机中型异步电动机Y 355M2—4规格代号：表示中心高355mm、中机座、2号铁心长、4极产品代号：表示异步电动机大型异步电动机Y 630-10/1180规格代号：表示功率630kW、10极、定子铁心外径1180mm产品代号：表示异步电动机户外化工防腐用小型隔爆异步电动机YB 160M4 WF特殊环境代号：W表示户外用、F表示化工防腐用规格代号：表示中心高160mm、中机座、4极产品代号：Y表示异步电动机、B表示隔爆型2）额定功率指电动机在额定运行时的输出机械功率，就是轴端的输出功率，表明该电机的出力大小——即电机容量（用kW表示）。

三相异步电动机铭牌相关参数介绍解读1.型号与规格：电动机的型号和规格是电动机的唯一标识，用于区分不同型号和不同规格的电动机。

型号一般由字母和数字组成，表示电动机的特性、功率、转速等方面的信息。

2. 额定功率（Rated Power）：电动机的额定功率是指在额定工况下，电动机能够持续正常工作的输出功率。

一般以千瓦（kW）为单位表示。

3. 额定电压（Rated Voltage）：电动机的额定电压是指电动机正常工作的电压。

三相异步电动机通常有多种额定电压可供选择，如220V、380V、660V等。

4. 额定电流（Rated Current）：电动机的额定电流是指在额定工况下，电动机正常工作时所需的电流。

一般以安培（A）为单位表示。

5. 额定转速（Rated Speed）：电动机的额定转速是指在额定工况下，电动机的输出轴转速。

一般以转/分钟（rpm）为单位表示。

6. 额定频率（Rated Frequency）：电动机的额定频率是指电动机正常工作时的电源频率。

在大部分国家和地区，电动机的额定频率为50Hz或60Hz。

7. 绝缘等级（Insulation Class）：电动机绝缘等级用于表示电动机的绝缘材料的质量和绝缘能力。

绝缘等级一般采用字母标识，如F、H 等，等级越高，电动机的绝缘能力越好。

8. 运转方式（Operating Mode）：电动机的运转方式主要分为半定向、全定向和可调速等。

不同的运转方式适用于不同的工作环境和工艺要求。

9. 冷却方式（Cooling Method）：电动机的冷却方式用于描述电动机散热的方式，常见的冷却方式有自然冷却（IC01）、强制风冷（IC611）等。

不同的冷却方式适用于不同的工作环境和功率要求。

10. 保护等级（Protection Class）：电动机的保护等级用于表示电动机的外壳和内部结构的防护等级。

一般采用IP标准（国际防护等级标准）来表示，如IP55、保护等级越高，电动机的防护能力越好。

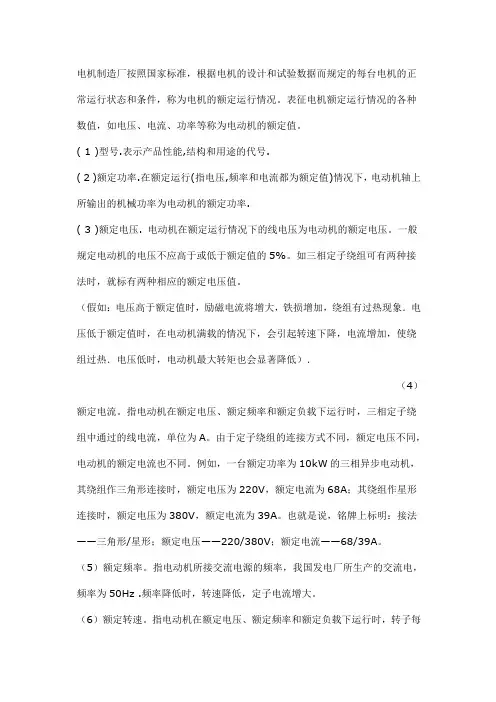

电机制造厂按照国家标准，根据电机的设计和试验数据而规定的每台电机的正常运行状态和条件，称为电机的额定运行情况。

表征电机额定运行情况的各种数值，如电压、电流、功率等称为电动机的额定值。

( 1 )型号.表示产品性能,结构和用途的代号.( 2 )额定功率.在额定运行(指电压,频率和电流都为额定值)情况下，电动机轴上所输出的机械功率为电动机的额定功率.( 3 )额定电压. 电动机在额定运行情况下的线电压为电动机的额定电压。

一般规定电动机的电压不应高于或低于额定值的5%。

如三相定子绕组可有两种接法时，就标有两种相应的额定电压值。

（假如：电压高于额定值时，励磁电流将增大，铁损增加，绕组有过热现象．电压低于额定值时，在电动机满载的情况下，会引起转速下降，电流增加，使绕组过热．电压低时，电动机最大转矩也会显著降低）．（4）额定电流。

指电动机在额定电压、额定频率和额定负载下运行时，三相定子绕组中通过的线电流，单位为A。

由于定子绕组的连接方式不同，额定电压不同，电动机的额定电流也不同。

例如，一台额定功率为10kW的三相异步电动机，其绕组作三角形连接时，额定电压为220V，额定电流为68A；其绕组作星形连接时，额定电压为380V，额定电流为39A。

也就是说，铭牌上标明：接法——三角形/星形；额定电压——220/380V；额定电流——68/39A。

（5）额定频率。

指电动机所接交流电源的频率，我国发电厂所生产的交流电，频率为50Hz .频率降低时，转速降低，定子电流增大。

（6）额定转速。

指电动机在额定电压、额定频率和额定负载下运行时，转子每分钟的转数，单位为r/min。

其值略低于同步转速。

（7）接法。

指电动机在额定电压下定子绕组的接线方式。

一般有星形和三角形两种接法.星形接线时，绕组所能承受的电压是三角形接线时的1/√3，因此必须按铭牌规定的接线方式接线。

否则，电动机将烧毁。

（8）绝缘等级。

根据绕组所用的绝缘材料，按照它的允许耐热程度规定的等级。

三相异步电动机18.5kw铭牌参数及解读三相异步电动机的铭牌参数是了解和使用电动机的关键信息，它提供了电动机的主要技术数据和使用条件。

以下是一些常见的铭牌参数及其含义：型号：型号代表了电动机的系列和规格，不同的型号适用于不同的用途和工作环境。

额定功率：额定功率是指电动机在额定工作条件下所能输出的最大功率，通常以千瓦（kW）为单位表示。

这个参数决定了电动机的工作能力和使用范围。

频率：频率指的是电动机所接交流电源的频率，中国的标准电源频率为50Hz。

额定转速：额定转速是电动机在额定电压、额定频率和额定功率下的每分钟转速，通常以转/分钟（r/min）表示。

不同的极数会有不同的额定转速，例如2极电机约为2930r/min，4极电机约为1440r/min。

额定电压：额定电压是电动机正常工作时应加在其接线端的电压值，通常以伏特（V）为单位表示。

额定电流：额定电流是在额定电压和额定功率下，电动机正常运行时的电流值，以安培（A）为单位。

功率因数：功率因数是电动机在额定负载时的功率因数，它是衡量电动机效率的一个指标。

绝缘等级：绝缘等级表示电动机绕组所用的绝缘材料的耐热等级，如B 级、F级等。

防护等级：防护等级说明电动机的外壳对防止固体异物和水进入的保护能力，如IP44、IP55等。

工作制：工作制表明电动机可以连续运行的时间长度和顺序，如S1表示连续工作制，S2表示短时工作制等。

冷却方式：冷却方式说明电动机采用的冷却方法，如自然风冷（IC）、强制风冷（AF）等。

出厂日期：指出该电动机的生产日期。

制造厂名：生产该电动机的制造商名称。

其他信息：可能还包括其他一些技术参数或使用说明，如重量、尺寸、安装方式、轴承类型等。

了解这些参数对于正确选择、使用和维护电动机至关重要。

在选择电动机时，应根据实际工作负载和工作环境来确定所需的额定功率和其他相关参数。

同时，铭牌上的参数也是维修电动机时的重要参考依据。

三相异步电动机铭牌数据和参数1.介绍铭牌中的数据和参数①型号（Y<?xml:namespace prefix = st1 />112M-4）Y—异步电动机 112—机座中心高（mm）M—机座类别代号 S：短机座，M：中机座，L：长机座4—磁极数②额定功率PN（4.0千瓦）:表示电动机在额定工作状态下运行时允许输出的机械功率，瓦或千瓦。

③额定电流IN（8.8安）:表示电动机在额定工作状况下运行时定子电路输入的线电流，安。

④额定电压UN（380伏）:表示电动机在额定工作状况下运行时的线电压，伏。

⑤额定转速nN（1440转/分）:表示电动机在额定工作状况运行时的转速，转/分。

⑥接法:表示电动机定子三相绕组与交流电源的联接方法，对J02系列及Y系列电动机而言，国家规定凡3千瓦及以下者大多采用星形接法，4千瓦及以上者采用三角形接法。

⑦防护等级（IP44）:表示电动机外壳防护的型式。

⑧频率fN（50赫）:表示电动机使用的交流电源的频率。

⑨功率因数cosΦ⑩工作制S1：电动机可以在铭牌标出的额定状态下连续运行。

S2为短时运行；S3为短时重复运行。

此外，铭牌上还标注了绝缘等级（B级绝缘）和噪声等级（LW 82 dB）。

在产品目录或电工手册中还有其它一些数据，如：效率、温升等。

2.例题讲解：求解其它数据[例1] 若U N=380v，cosφ=0.82,Ist/I N=7.0,效率η=0.84，求额定电流、起动电流。

解：[补充例题] 已知Y100Ll—4型异步电动机的某些额定技术数据如下：2.2kW 380 V 丫接法 1420 r／min cosφ=0.82 η=81％，电源频率为50Hz。

试计算：(1)额定电流及额定负载时的转矩；(2)额定转差率。

解 (1) 额定电流额定转矩(2) 额定转差率磁极对数p＝2，故n1＝1500 r／min，于是有sN=(1500-1420)/1500≈0.0533.三相异步机的选择合理选择电动机关系到生产机械的安全运行和投资效益。

三相异步电动机铭牌参数详解一．三相异步电动机技术数据每台电动机的机座上都装有一块铭牌。

铭牌上标注有该电动机的主要性能和技术数据。

1、型号为不同用途和不同工作环境的需要，电机制造厂把电动机制成各种系列，每个系列的不同电动机用不同的型号表示。

如2、接法接法指电动机三相定子绕组的联接方式。

一般鼠笼式电动机的接线盒中有六根引出线，标有U1、V1、W1、U2、V2、W2，其中：U1、V1、 W1是每一相绕组的始端U2、V2、 W2是每一相绕组的末端三相异步电动机的联接方法有两种：星形（Y）联接和三角形（△）联接。

通常三相异步电动机功率在4kW以下者接成星形；在4kW（不含）以上者，接成三角形。

3、电压铭牌上所标的电压值是指电动机在额定运行时定子绕组上应加的线电压值。

一般规定电动机的电压不应高于或低于额定值的5%。

必须注意：在低于额定电压下运行时，最大转矩T max和启动转矩T st会显著地降低，这对电动机的运行是不利的。

三相异步电动机的额定电压有380V、3000V及6000V等多种。

4、电流铭牌上所标的电流值是指电动机在额定运行时定子绕组的最大线电流允许值。

当电动机空载时，转子转速接近于旋转磁场的转速，两者之间相对转速很小，所以转子电流近似为零，这时定子电流几乎全为建立旋转磁场的励磁电流。

当输出功率增大时，转子电流和定子电流都随着相应增大。

5、功率与效率铭牌上所标的功率值是指电动机在规定的环境温度下，在额定运行时电极轴上输出的机械功率值。

输出功率与输入功率不等，其差值等于电动机本身的损耗功率，包括铜损、铁损及机械损耗等。

所谓效率η就是输出功率与输入功率的比值。

一般鼠笼式电动机在额定运行时的效率约为72%—93%。

6、功率因数因为电动机是电感性负载，定子相电流比相电压滞后一个φ角，cosφ就是电动机的功率因数。

三相异步电动机的功率因数较低，在额定负载时约为0.7~0.9，而在轻载和空载时更低，空载时只有0.2~0.3。

三相异步电动机铭牌参数解读摘要：1.三相异步电动机铭牌的参数分类2.电气参数值详细解读3.电机特性详细解读4.铭牌参数的实际应用正文：三相异步电动机铭牌参数解读三相异步电动机是一种常见的电动机类型，被广泛应用于各种工业生产场景。

为了更好地了解和掌握这种电动机的性能和使用条件，我们需要对其铭牌上的参数进行详细解读。

首先，三相异步电动机铭牌上的参数可以分为两类：电气参数值和电机特性。

电气参数值主要包括电机的额定电压、额定电流、额定功率等。

这些参数是电动机正常运行时所需的电压、电流和输出功率。

其中，额定电压是指电动机在正常运行时所需的线电压，一般以伏特（V）或千伏（KV）表示；额定电流是指电动机在正常运行时所需的电流，单位为安培（A）；额定功率是指电动机在正常运行时输出的机械功率，单位为千瓦（KW）。

电机特性主要包括电机的型号、磁极数、工作制、功率因数、防护等级、频率、噪声等级等。

这些参数描述了电动机的性能、使用环境和工作条件。

其中，型号是电动机的产品名称代号，用于区分不同系列和类型的电动机；磁极数是指电动机的磁极数量，会影响电动机的转速和输出扭矩；工作制是指电动机的工作方式，包括连续运行、间歇运行和短时运行等；功率因数是指电动机的功率因数，影响电动机的能效和电网稳定性；防护等级是指电动机的防护能力，包括防尘、防水、防爆等；频率是指电动机的供电频率，一般为50Hz 或60Hz；噪声等级是指电动机运行时产生的噪声大小，单位为分贝（dB）。

在实际应用中，我们需要根据电动机的铭牌参数选择合适的电源、保护设备和控制装置，以确保电动机能够安全、稳定地运行。

同时，我们也需要定期检查电动机的运行状态，及时发现和处理异常情况，以保证电动机的正常运行和使用寿命。

总之，三相异步电动机铭牌参数是我们了解和掌握电动机性能和使用条件的重要依据。
