1、目的确保菲林管制标准化，使生产使用的菲林品质得到保证，提升产量。
2、适用范围本规定适用于公司菲林制作、检验、使用和管理部门。
3、职责3.1工程部负责Gerber资料的制作、光绘资料的提供。
3.2品质部负责对制作好的菲林进行检查验收。
3.3生产部负责菲林领取，使用过程中的清洁保管及菲林使用次数的统计。
4、使用工具菲林底片、重氮片、曝光机、40X体视镜、手术刀、大剪刀、氨水、除尘胶滚、酒精、菲林水、菲林笔、无尘纸、菲林专用袋、温湿度计、100X目镜。
5、作业流程和作业内容5.1作业流程见附页5.2作业内容5.2.1工程部制作人员将处理好的菲林文件准确无误地发至外协厂商，需保证所发出的菲林必须在：白天6小时，夜班12小时内催收回厂，所有回厂的菲林均由工程部人员签收登记在《菲林外发登记表》。
5.2.2签收好的菲林需到物测室做二次元测量，根据实测底片数据与设计值做对比，判定底片涨缩比例是否在要求范围内(标准：±0.02mm),线宽线距是否符合要求，细手指大于128pin 时，必须测手指总宽度（工程提供标准），并记录于《菲林测量记录》。
5.2.3 PQC检验员对回厂黑片进行检查,再依据工程图逐项对底片进行检查,检查结果填写于《黑菲林检验记录表》上，有不符合项及时回馈至工程部；如有因光绘、显影或复片造成的不良,如线细、间距不足、线路模糊、大面积沙孔、黑线、刮花开路、图形移位等异常现象时,应及时反馈至工程人员,不合格的底片需通知工程设计部重新外发菲林,并记录于《菲林检验记录表》，重新外发菲林回厂合格后方可进入下一步骤。
5.2.4 由菲林管理员将黑菲林翻制成重氮片5.2.4.1将重氮片裁剪成与黑菲林相应大小的片。
5.2.4.2将曝光机电源打开并打开光源起动器，检查灯的能量，并设置曝光能量值。
5.2.4.3用无尘纸蘸少许菲林水将曝光机工作台面清洁干净。
5.2.4.4将剪好的重氮片药面与黑菲林药面相接触，打开抽真空开关，确认真空抽净后再进行曝光。
生效日期：年月日1.目的为了加强菲林使用的管理，确保菲林有效使用，并按序生产，提高效率，进而满足顾客交货期要求。
2．适用范围公司菲林的交接、收发与存放管理。
3．职责3．1设计部负责对客户文件确认后菲林的制作，传送外协单位出片，并负责对菲林进行核对。
3．2版房负责对菲林的核查。
3．3.技术部负责对菲林的收、存、放与保管。
4．管理流程：A..新产品制作时；B.原有产品变更涉及菲林变更；C.损坏遗失时；5.工作程序5．1设计部`根据客户提供的图稿进行文件制作，传送客户确认文件，保留确认依据。
确认后通知业务，若无疑义及时发给外协单位出片，同时与菲林供应商保持沟通与跟进，规定在12小时内拿到菲林。
则技术部须对回来的菲林核对无误后装入菲林袋，送交到版房。
5．2版房拿到菲林后对菲林进行核查，检查菲林与样稿的一致性，并核对生产工艺单号及工艺单上的内容，确认无误后晒版，晒版后回收入袋。
5．3编目卡由技术部保管员必须按规定格式填写，确保字迹工整，内容准确，填好后统一贴于口袋右边，粘贴编目卡后放于指定位置，并登记于《菲林台帐》。
5．4菲林在使用过程中若有损坏、遗失、报废时及时与生产部商量解决办法。
如报废的经生产部确认后，由版房人员及时填写〈〈菲林报废申请单〉〉交于工艺部领导审批后出片。
5．5当客户产品变更时，需对原菲林变更，对原菲林变更时(对于3A客户自行变更的除外) ，销售跟单人员应填写《菲林变更通知单》，工艺主管在变更通知单内进行确认，设计部在接到会签后的菲林变更通知单后，及时对原文件进行生效日期：年月日变更；同时进行电子文件保存。
变更后流程按5.1执行。
5. 6技术部保管员应定期（一般是半年）与业务部核对库存菲林的报废情况，由技术部填写《报废申请单》，经生产、工艺等部门确认后，由申请人执行报废，将报废的菲林清理，通知采购部负责外卖。
6.0菲林的使用归还6.1使用人员在使用菲林时应小心拿放，避免用手直接接触药膜或划伤表面；6.2制版结束后，使用人员应及时用酒精进行局部清洁以去除污渍；6.3技术部保管员对归还的菲林应做外观检查，确保无药膜磨损、破裂、变形；6.4对外发外加工的产品所有菲林须由技术部保管员进行领用登记，并做好后续归还日期的追踪跟进。
丝印网版控制程序受控菲林图纸批准后，绘图员立即发出电子档菲林图纸给网版部。
网版部依据菲林图纸制作菲林。
网版来料检查组依据产品图纸、菲林图纸，检查菲林的尺寸及图案。
菲林图纸的最终审核员对检查合格后的菲林签字确认。
复印签字后的菲林，并将菲林复印件交由文控与菲林图纸一起存档，菲林返还给网版部。
网版部依据签名确认后的菲林晒出网版。
丝印网版来料检查组依据产品图纸、菲林图纸对丝印网版进行来料检验，检验的项目包括网版尺寸、外观、张力、网目等，按照《菲林、网版检查与存放指引》执行。
来料检查OK后，盖Pass章，丝印对盖Pass章的网版方可投入使用。
来料检查NG的网版，在网框上注明不良项目，隔离退仓。
丝印部生产使用过程中报废的网版，由当班师傅或师傅级别以上人员确认并签名后划破网纱，将网框退仓处理。
5.相关文件《菲林、网版检查与存放指引》《文件及资料控制程序》《工程变更控制程序》6.相关记录《网版来料外观检查记录表》7.流程图菲林图纸、丝印网版控制流程图责任部门/人营业部发出ECR生产提出菲林图纸更改客户提出菲林图纸更改客户打样需求提供图纸品质工程师 丝印主管绘图员指定审核员厂长/厂助、文控 绘图员 网版部网版来料检查组、指定审核员 网版部网版来料检查组 丝印部发出ECN评审ECR 并制OK NG撤销ECR 制订菲林图纸参数绘制菲林图纸审核菲批准受控 发出电子档 制作菲林制作网版检验菲林 OK NG检验网版生产使用OK OK 退回网版部NGNG。

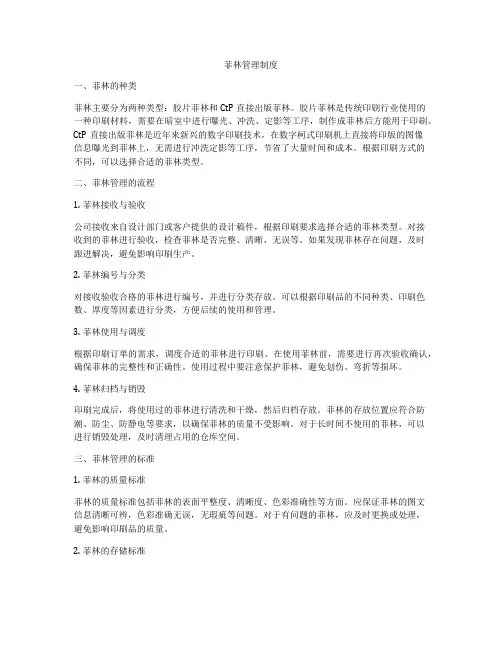

菲林管理制度一、菲林的种类菲林主要分为两种类型：胶片菲林和CtP直接出版菲林。
胶片菲林是传统印刷行业使用的一种印刷材料，需要在暗室中进行曝光、冲洗、定影等工序，制作成菲林后方能用于印刷。
CtP直接出版菲林是近年来新兴的数字印刷技术，在数字柯式印刷机上直接将印版的图像信息曝光到菲林上，无需进行冲洗定影等工序，节省了大量时间和成本。
根据印刷方式的不同，可以选择合适的菲林类型。
二、菲林管理的流程1. 菲林接收与验收公司接收来自设计部门或客户提供的设计稿件，根据印刷要求选择合适的菲林类型。
对接收到的菲林进行验收，检查菲林是否完整、清晰、无误等。
如果发现菲林存在问题，及时跟进解决，避免影响印刷生产。
2. 菲林编号与分类对接收验收合格的菲林进行编号，并进行分类存放。
可以根据印刷品的不同种类、印刷色数、厚度等因素进行分类，方便后续的使用和管理。
3. 菲林使用与调度根据印刷订单的需求，调度合适的菲林进行印刷。
在使用菲林前，需要进行再次验收确认，确保菲林的完整性和正确性。
使用过程中要注意保护菲林，避免划伤、弯折等损坏。
4. 菲林归档与销毁印刷完成后，将使用过的菲林进行清洗和干燥，然后归档存放。
菲林的存放位置应符合防潮、防尘、防静电等要求，以确保菲林的质量不受影响。
对于长时间不使用的菲林，可以进行销毁处理，及时清理占用的仓库空间。
三、菲林管理的标准1. 菲林的质量标准菲林的质量标准包括菲林的表面平整度、清晰度、色彩准确性等方面。
应保证菲林的图文信息清晰可辨，色彩准确无误，无瑕疵等问题。
对于有问题的菲林，应及时更换或处理，避免影响印刷品的质量。
2. 菲林的存储标准菲林的存储标准包括存储环境、存储温度、存储湿度等因素。
应将菲林存放在通风、干燥、无光照的地方，避免暴晒、高温、潮湿等情况。
在存储过程中要注意防潮、防尘、防静电等处理，确保菲林的质量。
3. 菲林的清洁和维护标准在使用菲林前后，应将菲林进行清洁和维护，确保菲林的表面清洁无尘，以免影响印刷品的质量。

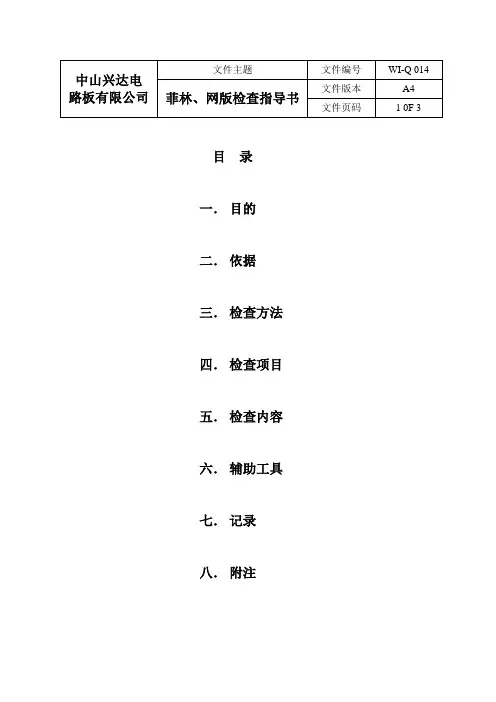

目录一．目的二．依据三．检查方法四．检查项目五．检查内容六．辅助工具七．记录八．附注一．目的：控制生产前工具资料的产品质量，避免问题发生二．依据：参考生产指示MI，本厂生产能力，客户资料三．检查方法：1、检查菲林按工程部提供图纸或原装单只及双片之正片菲林去拍对生产菲林负片，每单元或双片。
2、检查菲林按图纸或原装单只及双片之负片菲林去拍对生产菲林负片，每单元或双片。
3、检查网版用生产菲林（或原装菲林）去拍对网版。
4、检查确认合格菲林和网版，在菲林边网版边位上签名，不合格菲林及网版退回工程部并作记录。
四．检查项目：线路碳线菲林、绿油菲林、字符菲林、网版五．检查内容：1、检查线路、碳油线路菲林，检查是否多PAD或少PAD。
开路、短路、狗牙、沙孔、幼线、粗线、崩缺等问题。
主要检查“IC”位，邦定位，金手指是否有线头缺、长短，弯曲不齐以上问题等，再用光板（实板）对拍线路负片，线路对拍碳油线路是否吻合。
2、检查S/M菲林用S/M负片对拍线路正片菲林，检查是否多PAD或少PAD，露线、渗油、偏移等问题，再用光板（实板）对S/M正片和负片菲林再次检查以上问题。
3、检查绿油桥、碳油桥，用线路、碳线菲林对拍检查是否有多PAD或少PAD露铜，渗油孔点等问题，主要检查其宽、窄问题，检查绿油桥是否覆盖完整，碳桥是否接触适当是否有露线。
4、检查字符菲林是否有多字或少字、字符崩缺、模糊不清等问题。
用字符菲林对拍线路正片或S/M菲林，检查以上问题。
5、检查网版用生产菲林（原装菲林）对拍网版，检查是否吻合或变形，检查网版T数是否符合以上要求。
显形不良或过度，脱膜不净，鬼影等问题。
六．辅助工具：10倍放大镜菲林尺手术刀双面胶光板（实板）七．记录：检查日报表八．附注：A．测量网版：用张力计测试所拉网的张力是否达到要求的张力，（测五个点：网心和四个角；每个点之间的张力相差不能超过1N/CM）。
参数要求如下：（拉网封胶前参数）18T：34-38N/CM 51-68T：28-32N/CM60-80T：26-30N/CM 90-120T：25-28N/CM140T：24-27N/CMB．参考网版T数黑油线路：120T-140T （UV）绿油：100T-120T（焗油）绿油：51T-68T 碳桥：51T-68T绿油桥：90T-100T 白字：100T-120T湿膜：68T-80T 兰胶：18T碳油灌孔：51T 碳点：51TC．水菲林号数参考：黑油线路：18# 碳桥、碳线：35#碳点：18# 碳油灌孔：50#。

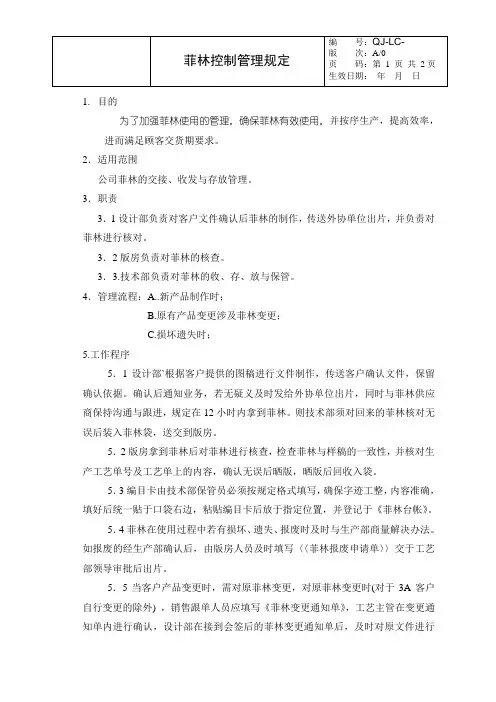

1.目的为了加强菲林使用的管理，确保菲林有效使用，并按序生产，提高效率，进而满足顾客交货期要求。
2．适用范围公司菲林的交接、收发与存放管理。
3．职责3．1设计部负责对客户文件确认后菲林的制作，传送外协单位出片，并负责对菲林进行核对。
3．2版房负责对菲林的核查。
3．3.技术部负责对菲林的收、存、放与保管。
4．管理流程：A..新产品制作时；B.原有产品变更涉及菲林变更；C.损坏遗失时；5.工作程序5．1设计部`根据客户提供的图稿进行文件制作，传送客户确认文件，保留确认依据。
确认后通知业务，若无疑义及时发给外协单位出片，同时与菲林供应商保持沟通与跟进，规定在12小时内拿到菲林。
则技术部须对回来的菲林核对无误后装入菲林袋，送交到版房。
5．2版房拿到菲林后对菲林进行核查，检查菲林与样稿的一致性，并核对生产工艺单号及工艺单上的内容，确认无误后晒版，晒版后回收入袋。
5．3编目卡由技术部保管员必须按规定格式填写，确保字迹工整，内容准确，填好后统一贴于口袋右边，粘贴编目卡后放于指定位置，并登记于《菲林台帐》。
5．4菲林在使用过程中若有损坏、遗失、报废时及时与生产部商量解决办法。
如报废的经生产部确认后，由版房人员及时填写〈〈菲林报废申请单〉〉交于工艺部领导审批后出片。
5．5当客户产品变更时，需对原菲林变更，对原菲林变更时(对于3A客户自行变更的除外) ，销售跟单人员应填写《菲林变更通知单》，工艺主管在变更通知单内进行确认，设计部在接到会签后的菲林变更通知单后，及时对原文件进行变更；同时进行电子文件保存。
变更后流程按5.1执行。
5. 6技术部保管员应定期（一般是半年）与业务部核对库存菲林的报废情况，由技术部填写《报废申请单》，经生产、工艺等部门确认后，由申请人执行报废，将报废的菲林清理，通知采购部负责外卖。
6.0菲林的使用归还6.1使用人员在使用菲林时应小心拿放，避免用手直接接触药膜或划伤表面；6.2制版结束后，使用人员应及时用酒精进行局部清洁以去除污渍；6.3技术部保管员对归还的菲林应做外观检查，确保无药膜磨损、破裂、变形；6.4对外发外加工的产品所有菲林须由技术部保管员进行领用登记，并做好后续归还日期的追踪跟进。
网板管理制度第一章总则第一条为规范网吧管理，维护公共秩序，根据国家法律法规及有关规定，制定本管理制度。
第二条本管理制度适用于所有在网吧从事经营活动的单位和个人。
第三条网吧应当遵守法律法规，按照相关规定保障用户合法权益，加强管理，维护网络安全与秩序。
第四条网吧应当落实安全防范措施，严格遵守不得向未成年用户出售或提供涉及暴力、色情、赌博类内容的网络游戏和其他不良信息。
第五条网吧需要符合相关标准的，应当取得相应的行政许可。
第六条网吧应当按照规定为用户提供相应的服务，并在显著位置公示相关管理制度规定。
第七条网吧应当为用户提供健康、安全的就餐环境和条件，不得在经营区域内拆卖食品饮料。
第八条网吧禁止向未成年人出售或提供含有酒精、尼古丁、咖啡因类饮品。
第二章个人信息保护第九条网吧不得收集、存储、传输、利用用户的个人信息，不得泄露用户的个人隐私信息。
第十条网吧应当建立用户信息保护和安全管理制度，对用户信息进行保密，并加强用户信息保护技术措施。
第十一条网吧不得借购物、充值、参加活动或使用服务等为名义而收集用户信息。
第十二条用户个人信息保护应当符合国家法律法规及有关规定的要求。
第三章网络安全保护第十三条网吧应当建立网络安全保护制度，保障用户的网络信息安全。
第十四条网吧应当落实网络安全防范措施，防范网络病毒和黑客攻击，确保网络信息安全和用户隐私不被侵犯。
第十五条网吧应当定期对电脑设备进行安全维护和更新，确保设备及软件的安全性和合法性。
第十六条网吧应当对用户的上网行为进行监控，杜绝非法上网行为及传播淫秽、色情、暴力、恐怖等有害信息的行为。
第四章消防安全第十七条网吧应当严格按照国家消防法律法规和有关规定来做好消防安全工作。
第十八条网吧应当每周定期进行消防设备和安全通道的检查、整改和演练。
第十九条网吧应当建立灭火器材购置、更新、维护的档案管理制度，并定期进行消防设备检测。
第二十条网吧应当全面做好消防设备的日常管理，确保设备的正常使用和维修保养。
壹星光电科技（深圳）有限公司网版管理规范编制：叶瑞冰日期： 2016-5 -10 审核：日期：批准：日期：文件变更履历:版本制订日期制作变更内容概要(或原因) A0 2016-5-10 叶瑞冰首次发行1.0目的使公司网版管理及使用规范化。
2.0适用范围本公司内部3.0职责与权限研发部：负责网版设计；网版首次外购申请。
生产部：严格按照作业指导书作业工程部：根据实际生产需求对生产部进行操作指导品质部：对操作要求及效果进行抽检4.0名词定义无5.0工具、设备、环境要求5.1工具：菲林底片、检验灯台、张力计、涂层厚度测试仪5.2网版储存环境要求：温度22±3℃,相对湿度：40±10%RH6.0内容6.1网版外购、变更管理6.1.1网版首次外购：新项目、新型号、网版变更升级首次购买由研发部提出申请需求6.1.2量产型号备网：工程部根据订单情况申请购买备用网版产品尺寸订单数量备网数量备注5.5"－以上20K以上2套含打样网版4.5"－5.4" 25K以上2套含打样网版4.4"－以下30K以上2套含打样网版6.1.3网版报废增补：生产过程中网版破损、报废后，由工程部提出网版增补购买需求6.1.4网版内容变更升级后由研发部书面或邮件形式知会网版使用、管理部门，并说明变更的内容以及旧版本的处理方式。
6.1.5变更后的新网版首次投入使用必须做样品或小批量验证，由工程部跟进并以书面或邮件形式通报验证结果；严禁直接大批量投入生产。
6.2 新网版来料检验6.2.1网版来料先由生产部网版管理员检验合格，再由品质部IPQC 确认合格贴上合格标签，检验内容如下表：检查项目检查内容检查工具1、核对网版的名称、编号、图案是否与菲林底片一致目视2、目视网纱或图案是否有针孔、穿孔，目视3、目视网版有效区域感光胶是否有针孔、穿孔，不均匀目视张力检查测量网版的五点张力是否在合格范围内张力计膜厚检查测量网版的五点涂层厚度（感光胶）是否在合格范围内膜厚仪1、目视网版图案是否按要求居中晒版目视2、用菲林底片比对图案是否为1：1，图案是否有偏差菲林底片外观检查图案检查6.2.2经检验合格的网版由管理员进行内部编号（编号规则见6.3.3），并建立网版履历表、网版台账完成入库。
